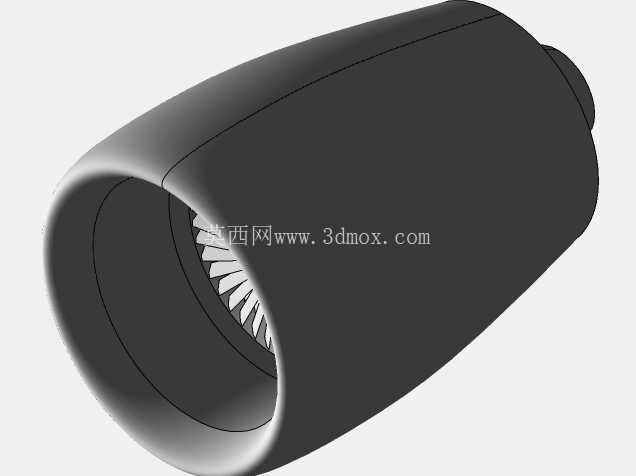

概念喷气式航空发动机结构三维设计

　　在航空动力装备的研发验证环节，这类概念喷气发动机的三维结构模型，是前期方案推演、结构可行性验证的核心载体，不同于量产定型的成熟发动机产品，概念阶段的结构设计更侧重核心气动逻辑与部件布局的匹配验证，不需要直接对接量产工艺的公差约束，但必须把核心工作段的气流路径、部件干涉边界、装配逻辑梳理清楚，为后续的仿真计算、样件试制提供可落地的结构基准。从实际应用场景来看，这类概念动力结构既可以作为小型通航飞行器的动力方案验证载体，也能作为航空教学环节的结构演示教具，还能为新型混动航空动力的核心机研发提供基础结构参考，覆盖从院校教学、科研预研到民用航空产品前期开发的多个场景。

　　从功能特性上看，该结构完整覆盖了喷气发动机的核心工作段：进气段采用收敛式流道设计，能够在不同来流速度下稳定梳理进气气流，降低进气紊流对压气机段的工作干扰；压气机段采用多级轴流叶片布局，每级叶片的安装角、叶型曲率都匹配对应压比下的气流偏转需求，保证气流在逐级压缩过程中压力稳定提升，同时减少叶尖漏气损失；燃烧室段采用环形腔室布局，预留了燃油喷嘴安装位与点火结构的装配空间，腔室内的气流导流结构能够保证压缩空气与燃油充分混合，形成稳定的燃烧区域，避免局部过热或者燃烧不稳定的问题；涡轮段与压气机段采用同轴连接结构，涡轮叶片的叶型匹配燃烧室出口的高温燃气流向，能够最大化提取燃气的动能驱动压气机持续工作，尾喷段采用可调收敛结构的预留设计，可根据不同工作状态下的排气需求调整喷口截面，匹配不同推力输出下的排气膨胀比。

　　设计思路上，整个结构采用模块化分区设计，将进气机匣、压气机转子、压气机静子、燃烧室组件、涡轮转子、涡轮静子、尾喷管、支撑轴承座拆分为独立的装配单元，每个单元都预留了标准的装配定位面与连接孔位，既方便单独对某一部件进行结构优化迭代，也能在仿真验证时单独提取单一部件进行网格划分与载荷计算，不需要反复调整整个总成的装配关系；转子系统的支撑点采用两点简支布局，前支撑位于压气机段前端，后支撑位于涡轮段后端，能够平衡转子高速旋转时的轴向与径向载荷，减少工作状态下的转子挠曲变形，同时预留了润滑油路的布置通道，可匹配后续润滑系统的结构设计。

　　外形尺寸与安装边界方面，整个动力单元的最大径向尺寸集中在燃烧室段，进气段与尾喷段的径向尺寸沿轴向逐步收敛，整体轴向长度与最大径向直径的比值控制在4.2:1，能够适配多数轻型飞行器的机身动力舱安装空间；安装节的设计位置分布在进气机匣与涡轮后机匣的水平对称面上，四个安装点的承力面处于同一水平基准，安装时可通过调整安装节处的垫片厚度补偿机身制造公差，不需要对发动机主体结构进行修配；所有外接管路的接口都布置在机匣的上部区域，避开下方的起落架收放空间与地面维护操作空间，日常检查维护时不需要拆除周边的机身蒙皮就能完成管路接头的检查与紧固；转子系统的转动件与静子件之间的最小间隙预留量，充分考虑了高温工作状态下的部件热膨胀量，冷态装配时的间隙值能够保证热态工作状态下转动件与静子件不会发生碰磨，同时不会因为间隙过大导致漏气损失超出设计阈值。在结构细节处理上，所有叶片的根部都采用燕尾型榫头连接结构，与轮盘上的榫槽精准匹配，既能够承受高速旋转时的离心载荷，也方便单独更换损伤的叶片，不需要整体更换轮盘组件；机匣的分段连接位置都采用止口定位加螺栓连接的结构，止口的配合精度能够保证各段机匣的同轴度满足转子转动的间隙要求，连接螺栓的排布密度匹配不同机匣段的工作压力，燃烧室段的连接螺栓数量更多，能够承受腔室内的燃烧压力，不会出现连接面漏气的问题。
