小型风冷单缸发动机壳体结构设计

　　在小型通用动力、航模动力、园林机械动力这类对整机重量、散热效率要求严苛的应用场景里，发动机壳体作为整台动力单元的核心承载基体，其结构设计直接决定了动力单元的运行稳定性、装配兼容性与使用寿命。不同于大排量多缸动力的水冷缸体结构，这类小排量单缸动力的壳体采用一体化集成式设计思路，将气缸散热段、曲轴安装腔、化油器连接座、排气接口、安装固定脚位全部整合在单一铸件基体上，大幅减少了分体装配带来的密封失效风险，同时也能有效控制整机的整体重量，适配手持类、机载类动力设备的轻量化需求。

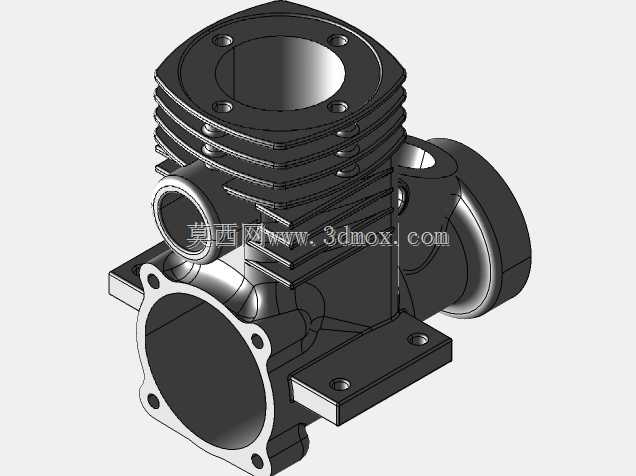

　　从结构功能分区来看，壳体上部的圆形法兰面为气缸头安装基准，法兰面上均匀分布的四个螺栓过孔，严格按照同轴度公差要求布置，保证气缸头与缸筒的装配同轴度，避免活塞运行过程中出现偏磨问题；法兰面下方的缸体外壁，设计了多层等间距排布的环形散热鳍片，鳍片的厚度、间距与延伸长度经过热负荷校核，在动力全负荷运行时，能通过自然风冷或者强制风冷的气流带走缸内燃烧产生的热量，将缸壁温度控制在润滑油耐受区间内，避免出现热变形、拉缸等故障。壳体侧部突出的圆筒形接口为化油器安装座，接口端面的法兰孔位用于固定进气转接座，内部的通道直接连通缸体进气口，通道的走向与截面尺寸经过气道流量校核，能保证油气混合气顺畅进入缸内，减少进气阻力带来的动力损失。

　　壳体另一侧的大尺寸圆形腔室为曲轴安装腔，腔室的内径尺寸与曲轴轴承的外径采用过盈配合公差设计，腔室端面的止口结构用于安装曲轴侧盖，保证曲轴的旋转中心与缸筒中心的垂直度符合设计要求，避免曲轴运转时出现轴向窜动。壳体下部延伸出的两个带孔安装支脚，是整台动力单元与设备机架的连接边界，支脚的安装孔位间距、孔的直径尺寸按照通用小型动力的安装规范设计，能直接适配多数园林机械、小型航模、便携发电机组的机架安装位，不需要额外制作转接支架；支脚与缸体主体的连接位置做了加厚过渡处理，能承受动力运行时产生的振动载荷，避免长期运行后支脚出现疲劳断裂问题。

　　在建模设计过程中，首先要确定缸筒的内径参数与行程参数，以此为基准推导曲轴腔的中心位置与尺寸边界，再依次布置散热鳍片、各个外接接口的位置，所有壁厚的设计都要兼顾铸件的成型工艺性，避免出现壁厚突变导致的铸件缩孔、砂眼缺陷，同时各个安装面的加工余量要预留合理，保证后续机加工时能获得足够的基准面精度。对于散热鳍片的设计，不能单纯追求散热面积盲目加大鳍片尺寸，还要考虑铸件脱模的可行性，鳍片的拔模斜度控制在合理区间，避免模具生产时出现卡模问题。另外，各个接口的位置要充分考虑后续外围部件的装配空间，比如化油器安装座的周边要预留化油器、油管的安装操作空间，排气接口的位置要避开安装支脚的固定螺栓操作位，避免装配时工具无法到达拧紧位置。

　　这类壳体的材质通常选用压铸铝合金，在保证结构强度的同时具备优秀的导热性能，配合外壁的散热鳍片结构，能满足小排量动力高转速运行的散热需求。在实际装配场景中，壳体的各个密封端面都需要加工到合适的平面粗糙度，装配时配合密封垫实现静密封，避免出现漏气、漏油问题；曲轴腔内部的润滑油道（如果采用飞溅润滑结构）要在建模时提前预留位置，保证曲轴运转时润滑油能被甩到缸壁、轴承等需要润滑的摩擦副位置。从安装边界来看，整台壳体的最大外轮廓尺寸要适配目标设备的动力舱空间，散热鳍片的外边缘不能与动力舱内壁发生干涉，同时要预留足够的气流流通间隙，保证冷却气流能顺畅流过鳍片表面带走热量，避免出现散热不畅导致的动力过热衰减。
