概念款F1赛车2019赛季前翼设计

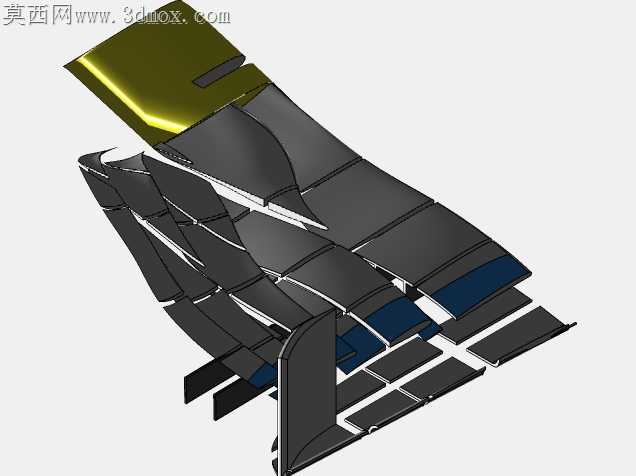

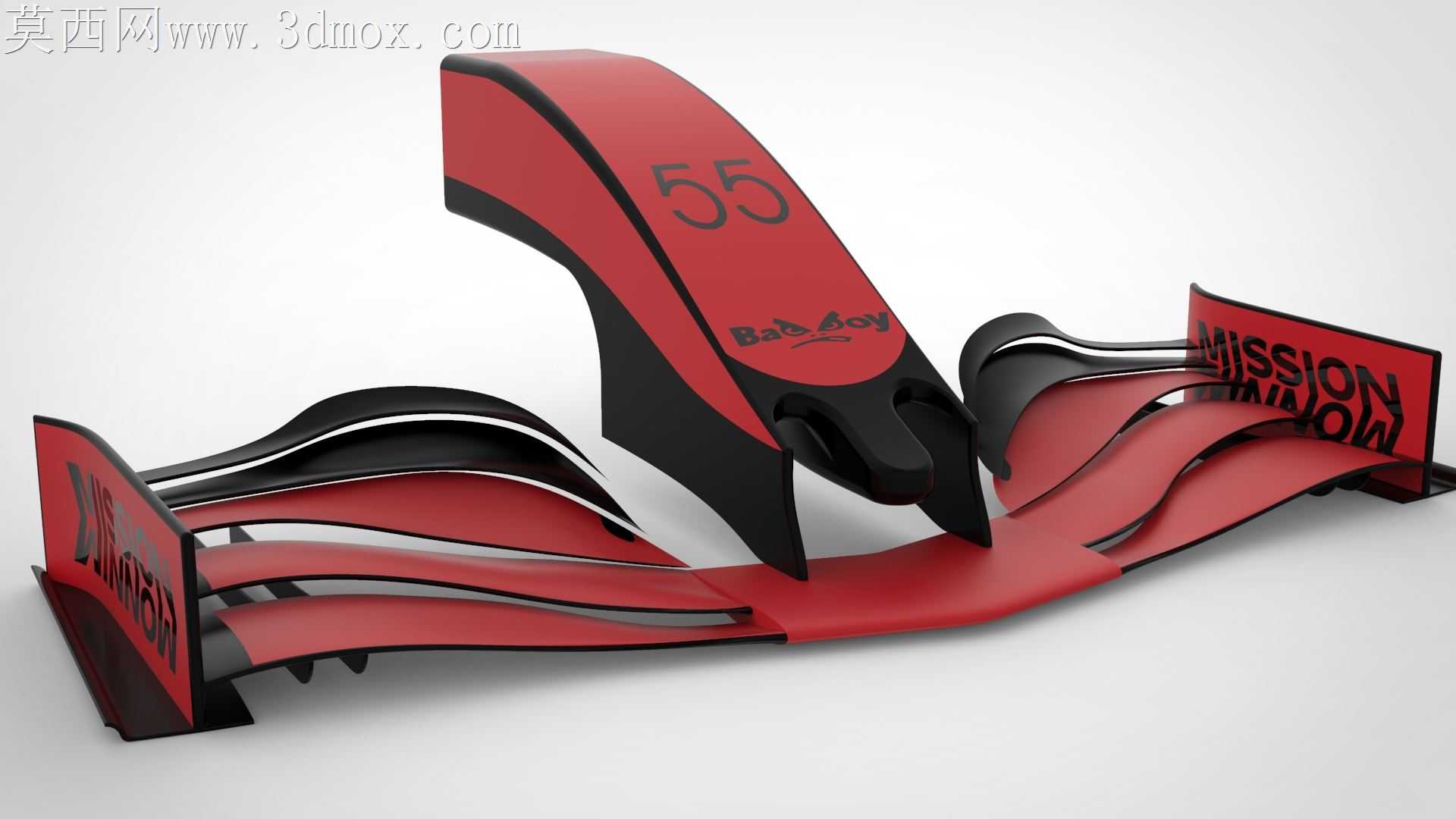

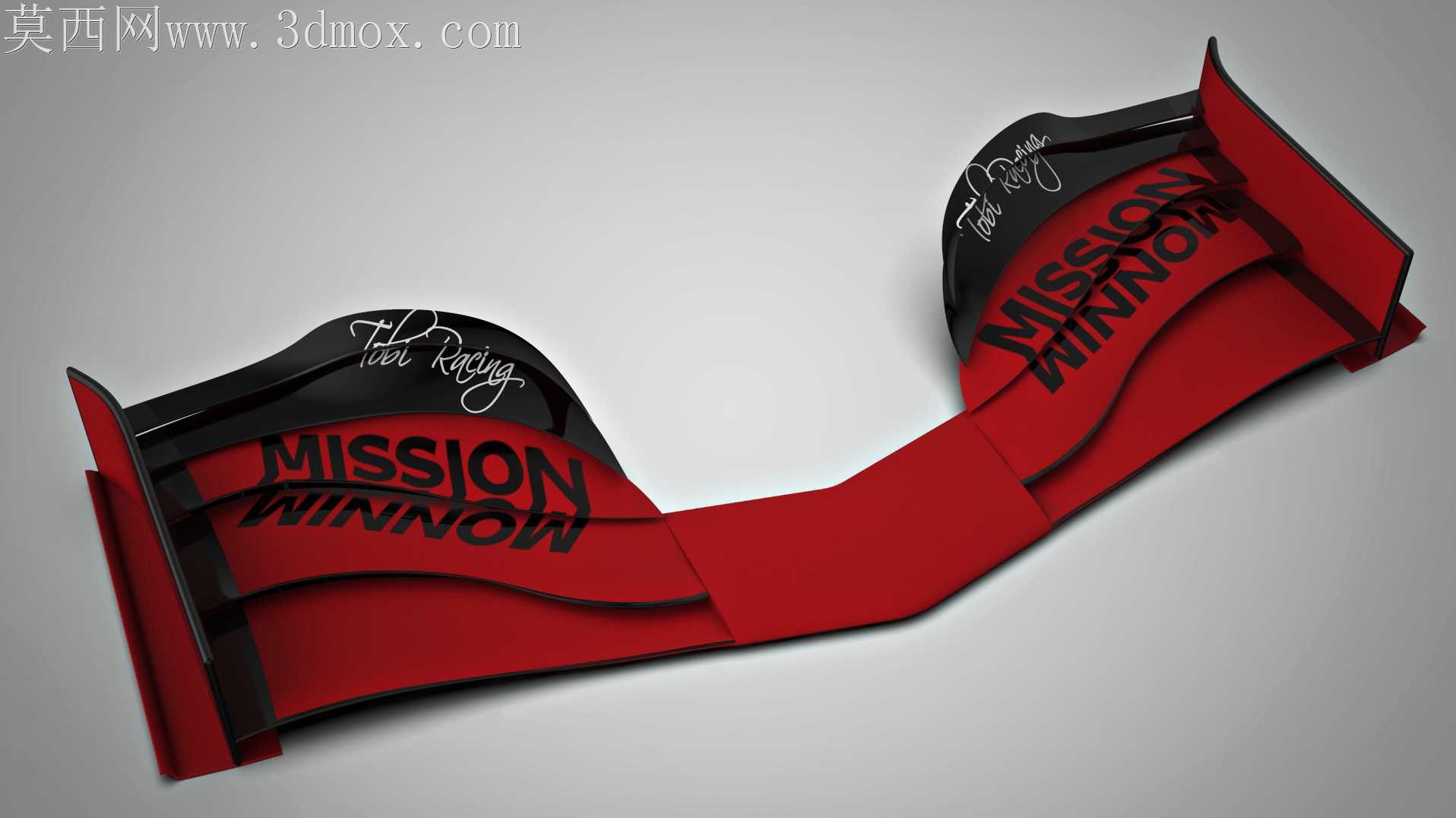

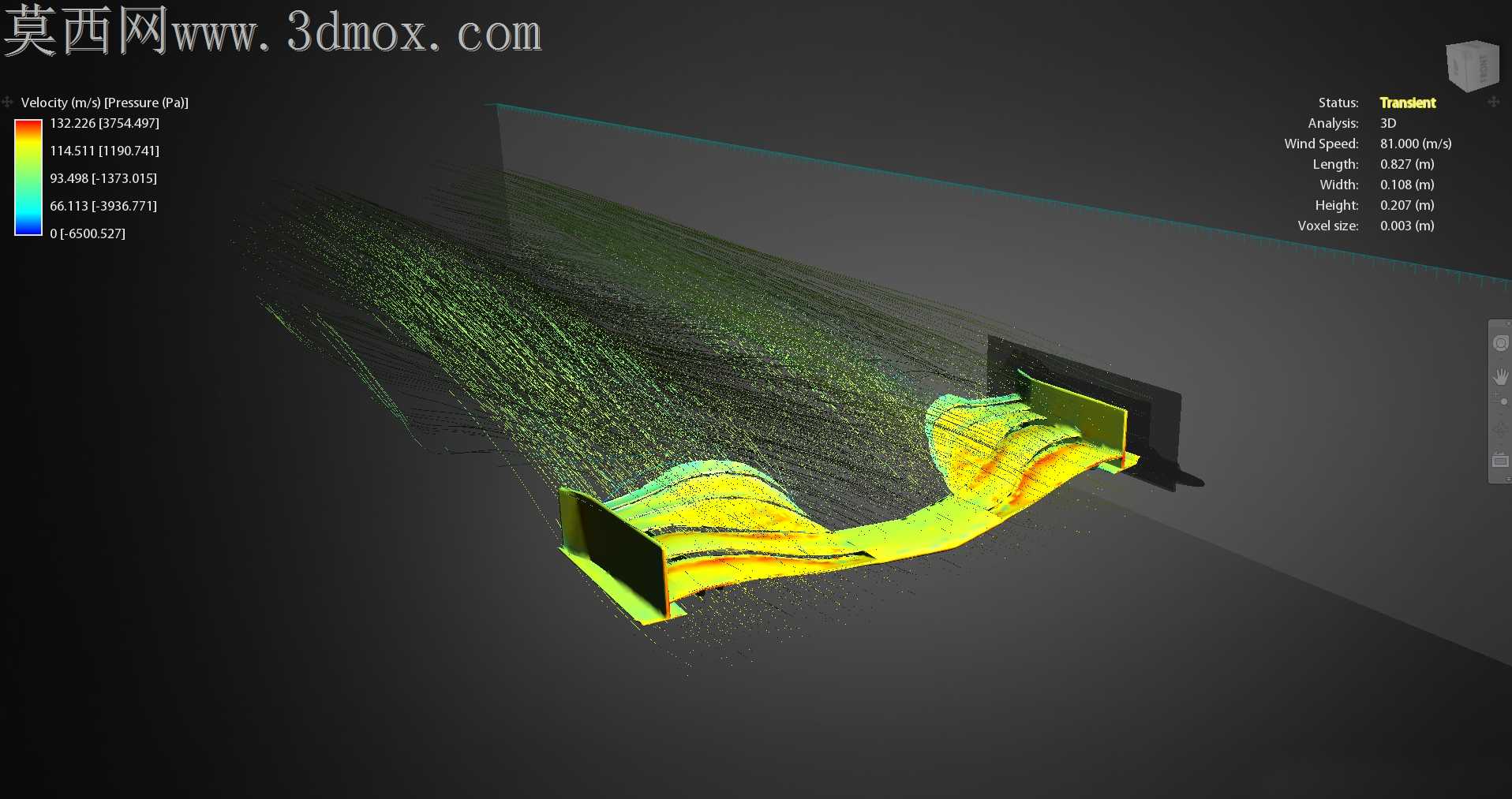

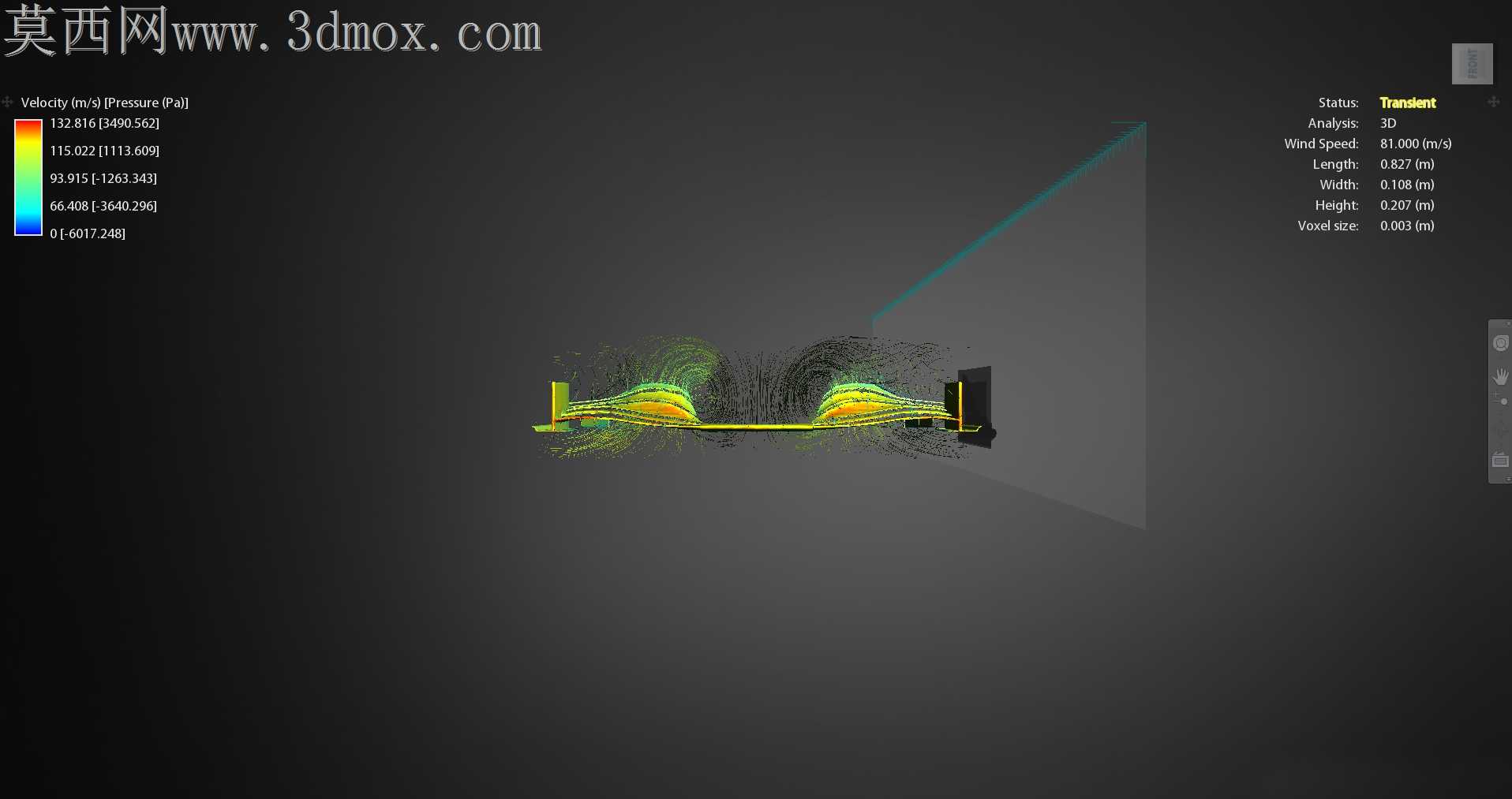

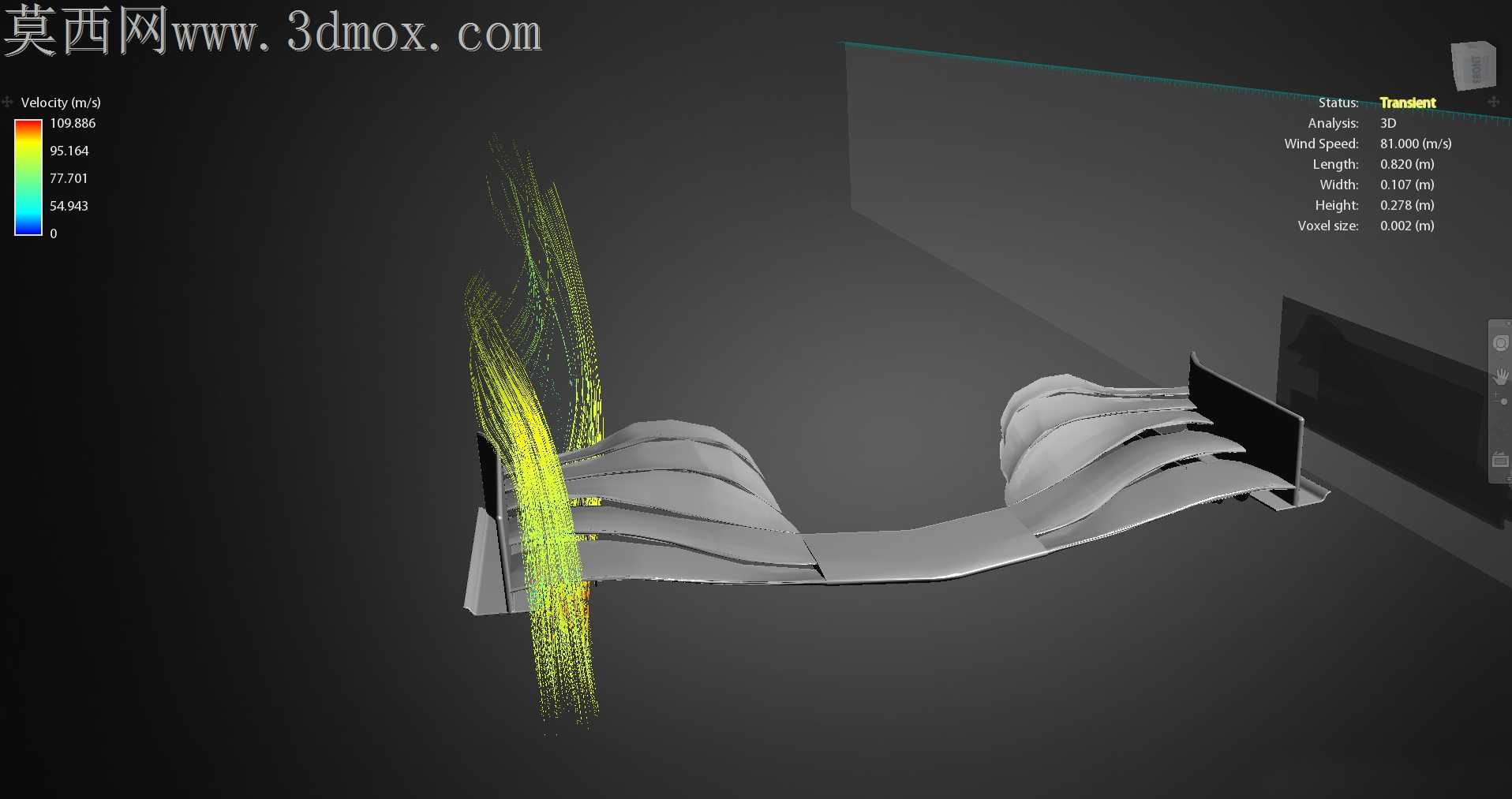

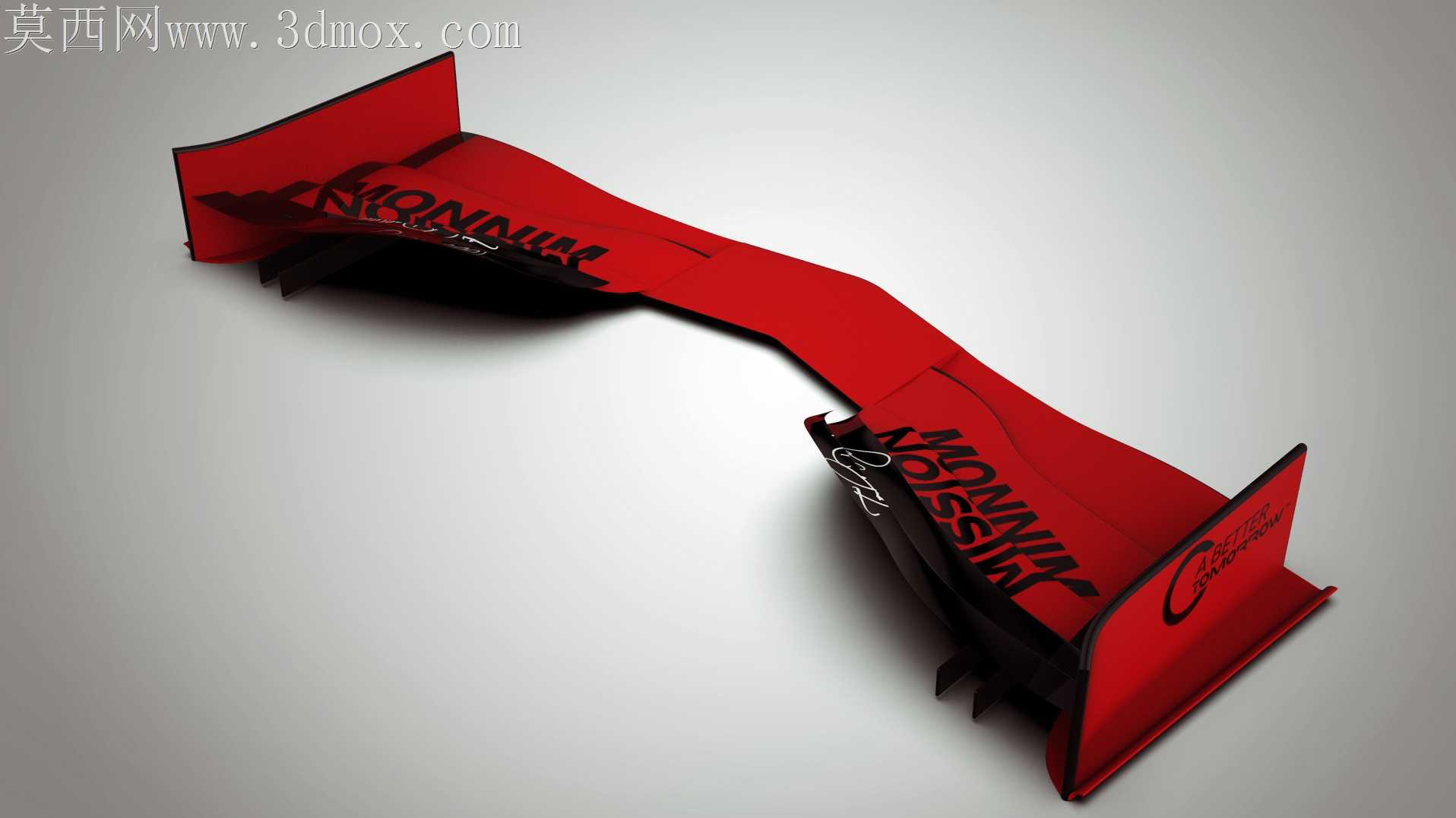

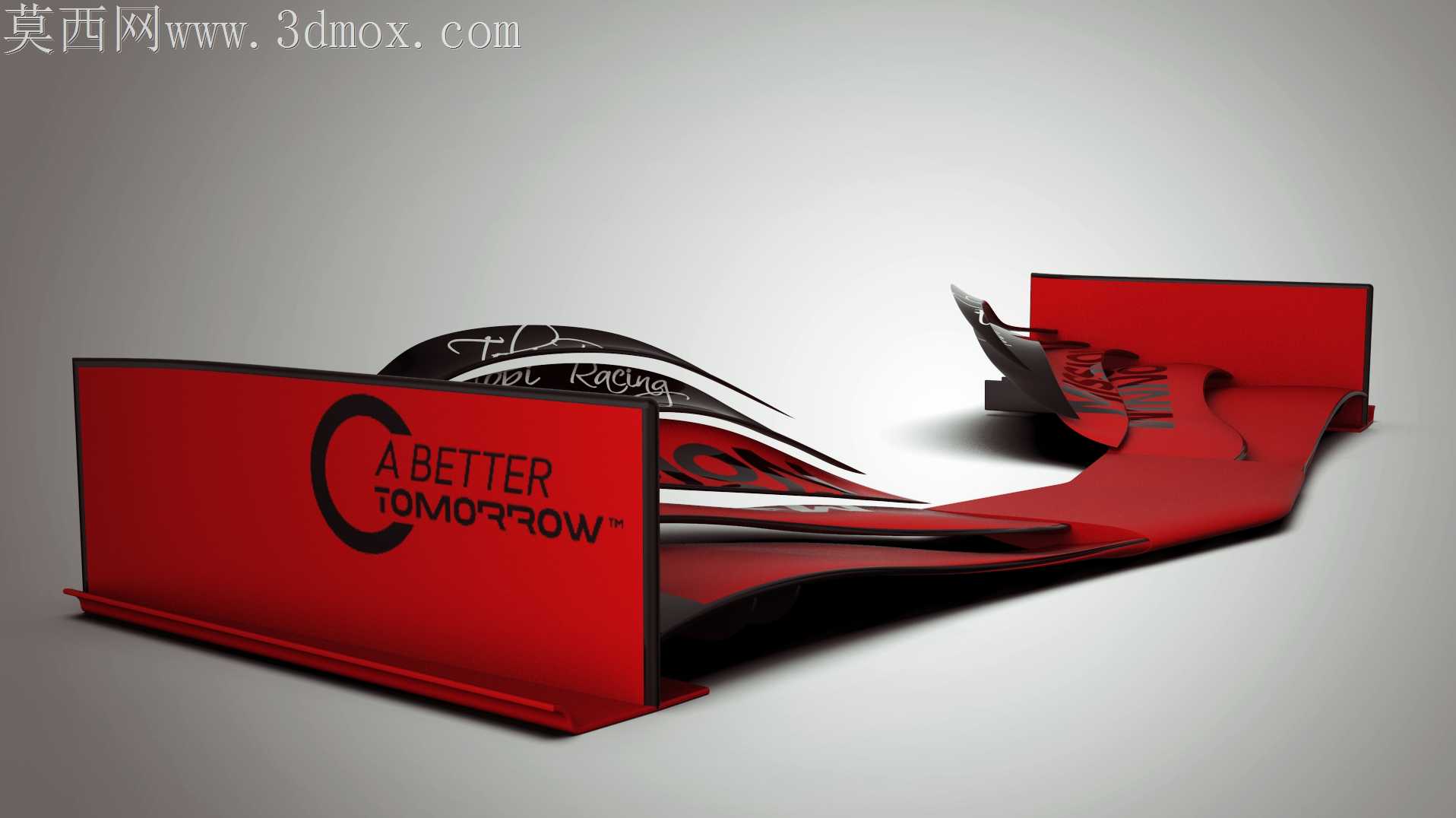

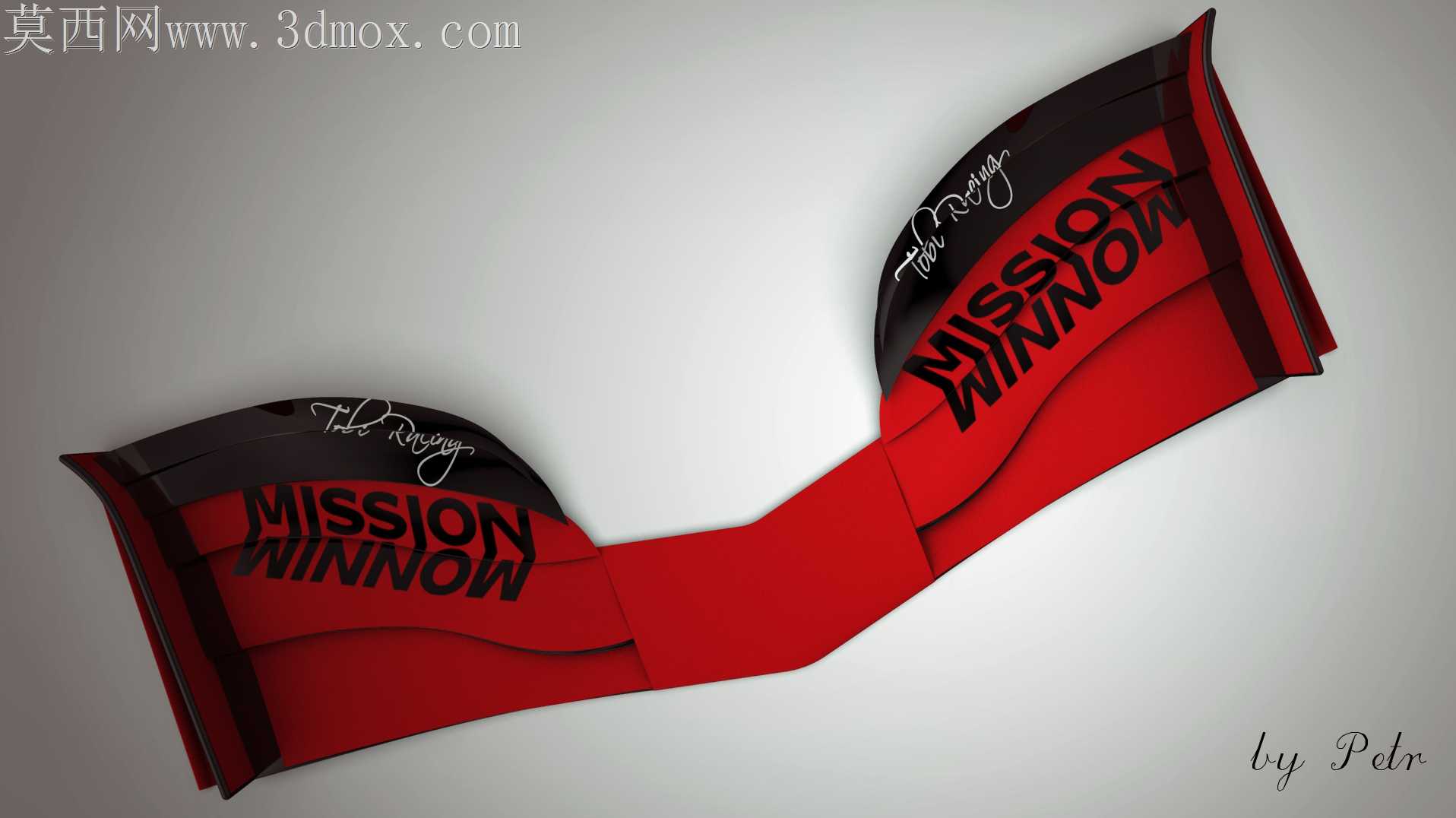

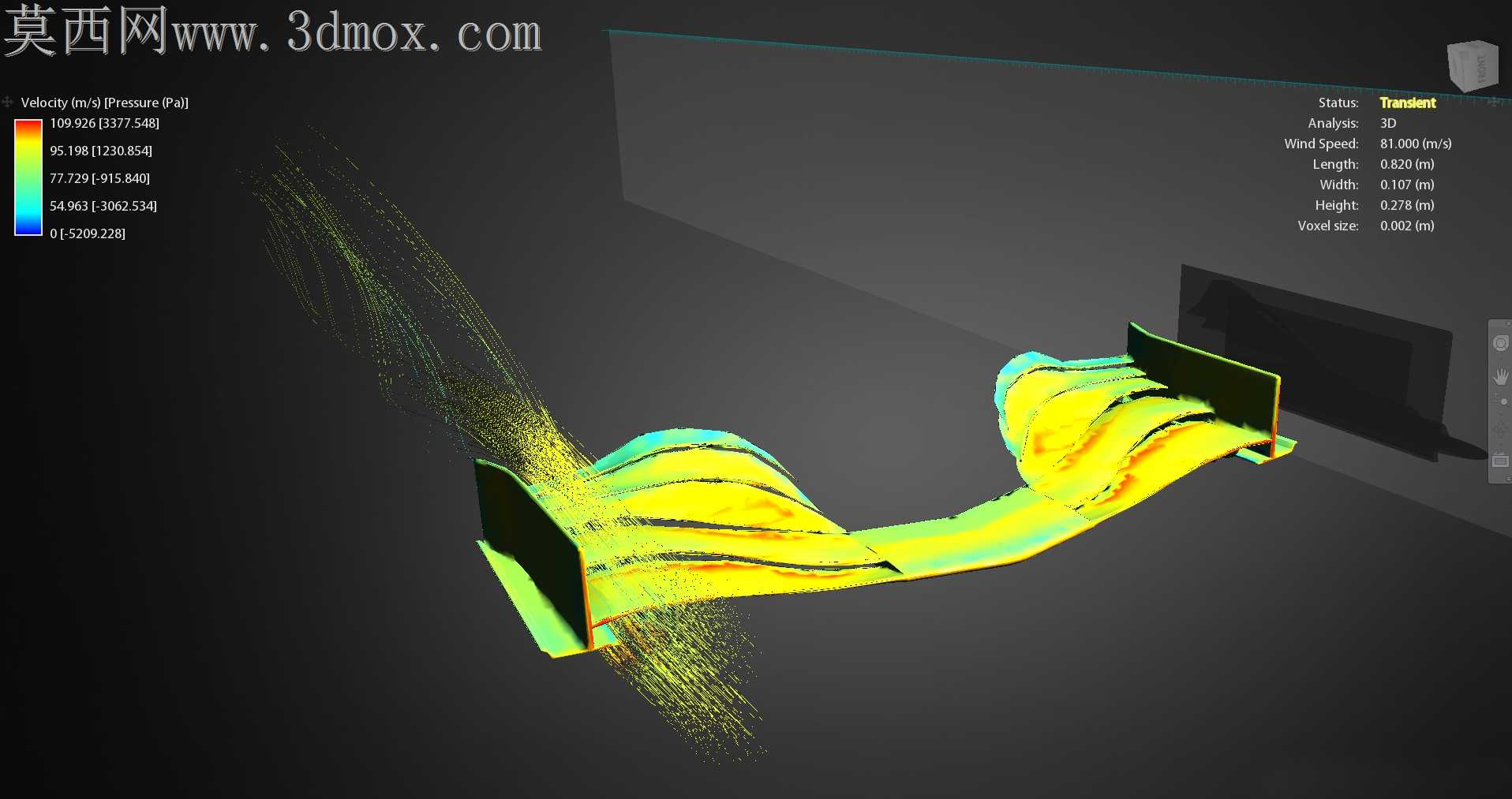

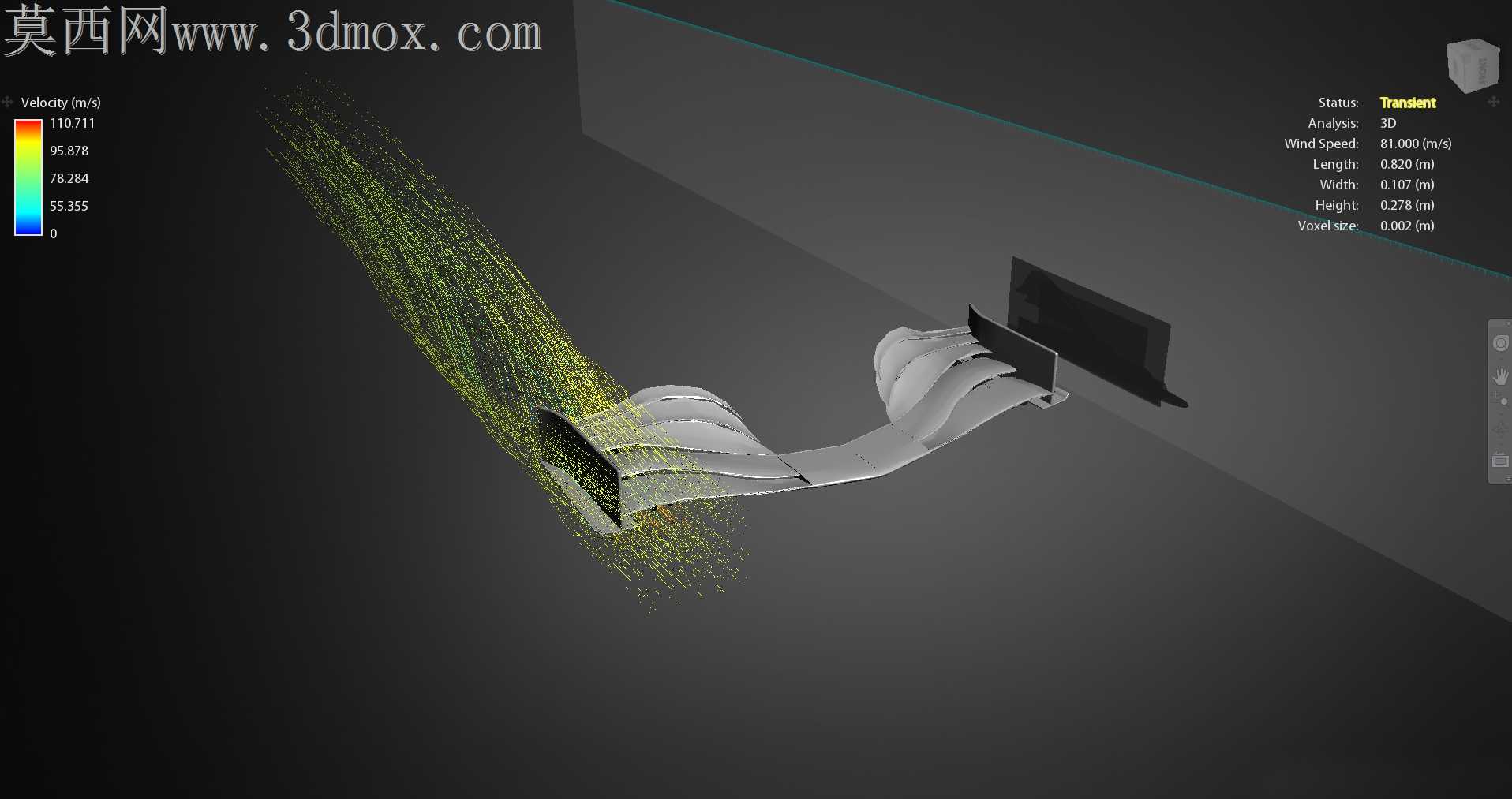

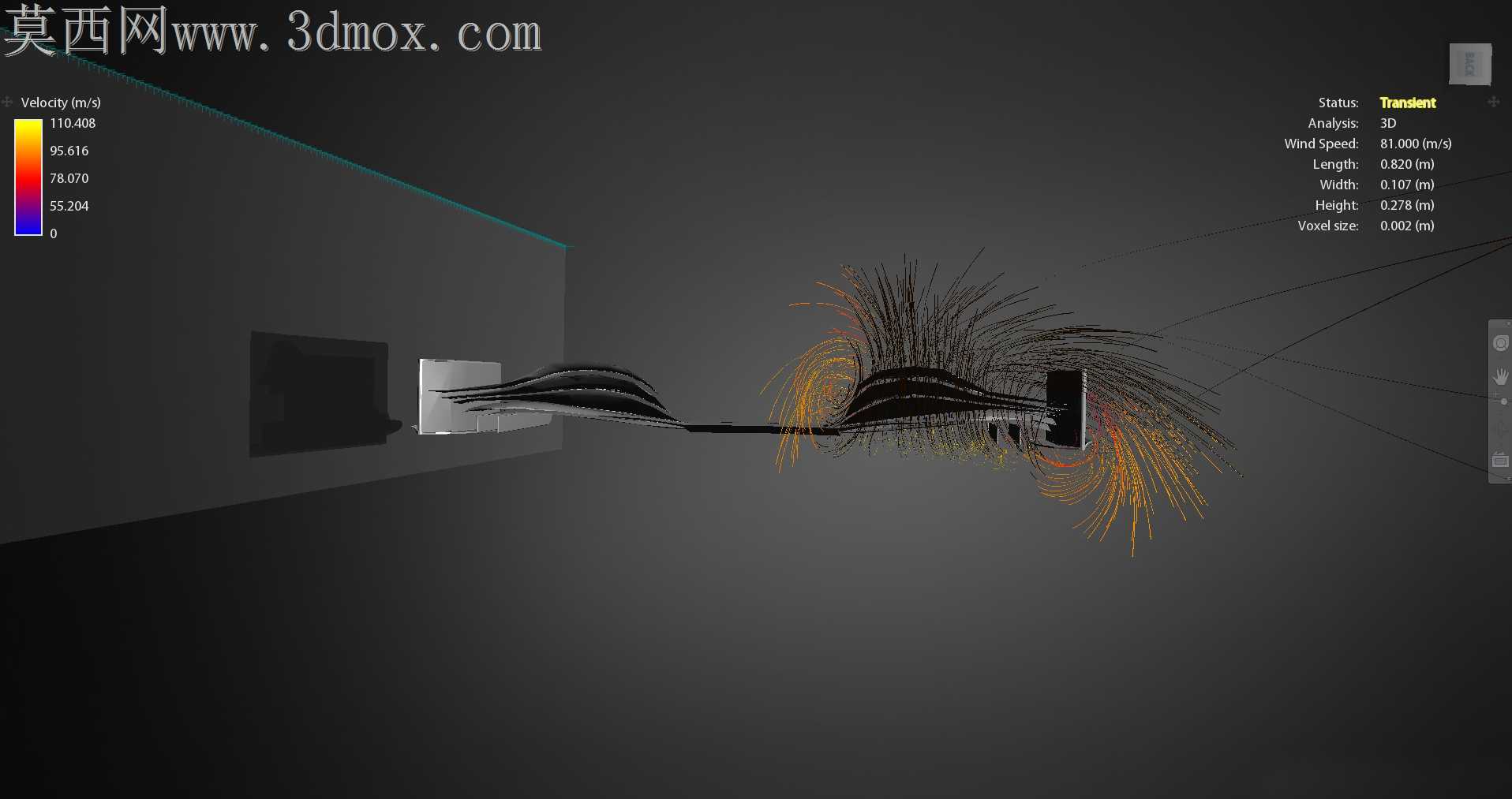

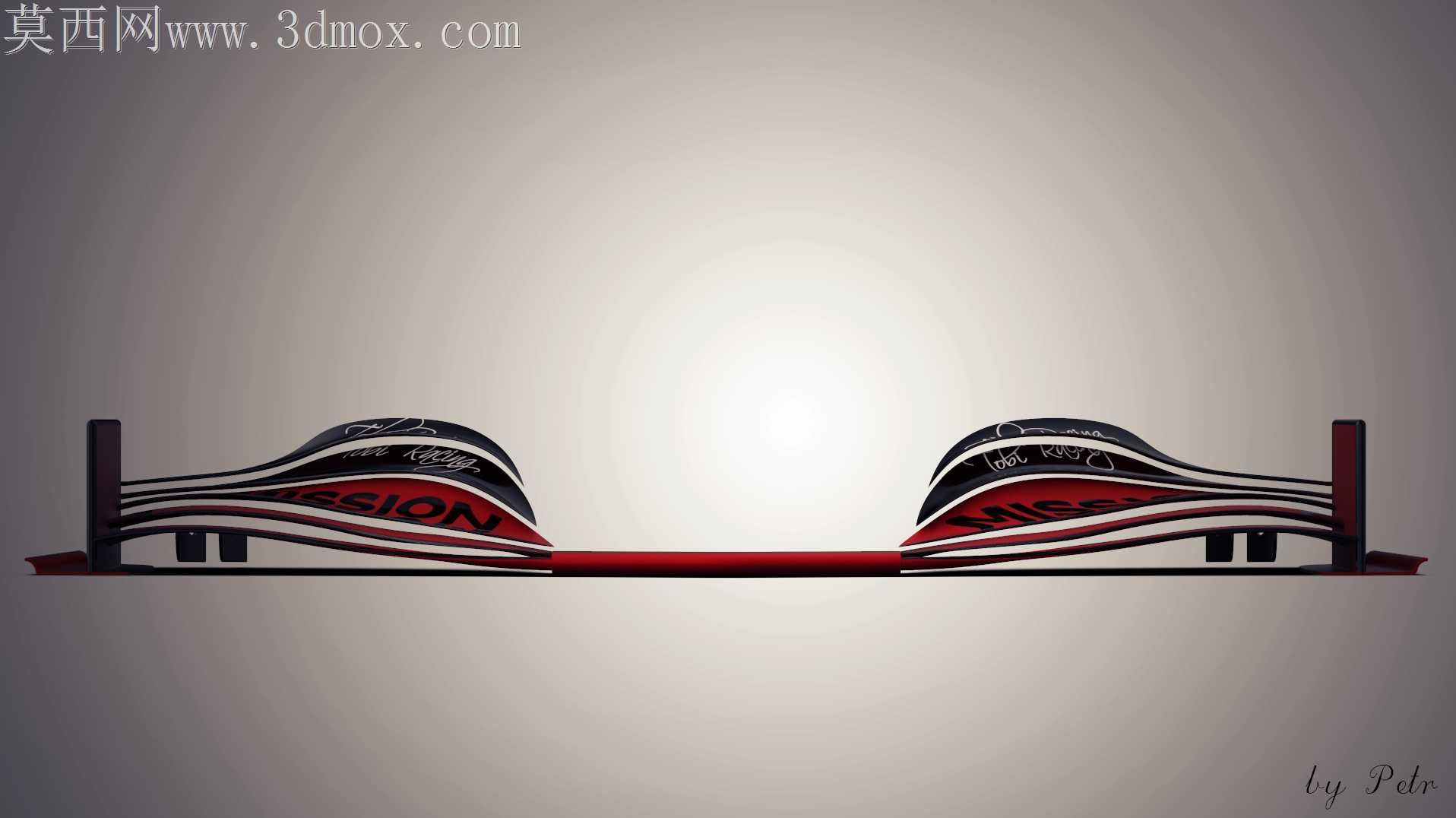

该作品为F1赛车2019赛季概念前翼的三维设计成果，建模阶段依托主流三维工程软件完成全参数化结构搭建，严格遵循F1赛事技术规则框架下的空气动力学设计逻辑，对前翼各功能模块进行了精细化的曲面构建。建模过程中首先完成主翼板的基准曲面绘制，以低风阻流线型轮廓为基础，逐层搭建多层翼片结构，每一层翼片的曲率、攻角都经过反复调整，匹配81m/s流速下3.8N的阻力设计目标，确保气流经过前翼后能够按照预设路径导向车身两侧与底盘区域，为赛车整体下压力输出提供前端支撑。模型对端板结构进行了创意化设计，外侧端板采用一体化曲面造型，既保留了梳理前轮侧方乱流的功能，又融入了流畅的视觉线条，端板表面预留了涂装标识的贴合区域，与整体红黑撞色的设计风格形成统一。材质与渲染阶段，主体翼片采用高光泽赛车红烤漆材质，调整材质的反射粗糙度与高光参数，还原真实赛车碳纤维复合基材外覆烤漆的质感，结构衔接部位、翼片边缘的黑色区域采用哑光碳纤维材质，通过纹理映射还原碳纤维编织纹路，增强部件的真实工业质感。渲染场景采用素色影棚环境，布置多盏区域光突出前翼的曲面转折与结构层次，阴影参数调整为软阴影，避免生硬阴影遮挡结构细节，最终渲染图清晰展现了前翼的多层翼片布局、主鼻锥衔接结构、端板造型细节。设计思路上参考了法拉利车队的赛车制服视觉风格，将品牌化的视觉元素融入空气动力学部件的造型中，在满足工程性能目标的前提下兼顾视觉辨识度，主翼上方的鼻锥衔接区域做了流畅的过渡曲面处理，避免气流在衔接位置产生分离，各翼片之间的连接支架采用超薄流线造型，尽可能减少支架本身带来的附加阻力，整体结构既符合F1前翼的功能逻辑，又通过红黑配色与流畅曲面呈现出极具速度感的视觉效果，完整还原了概念设计阶段的性能与视觉双重目标。
