六旋翼多轴航拍飞行器结构设计方案

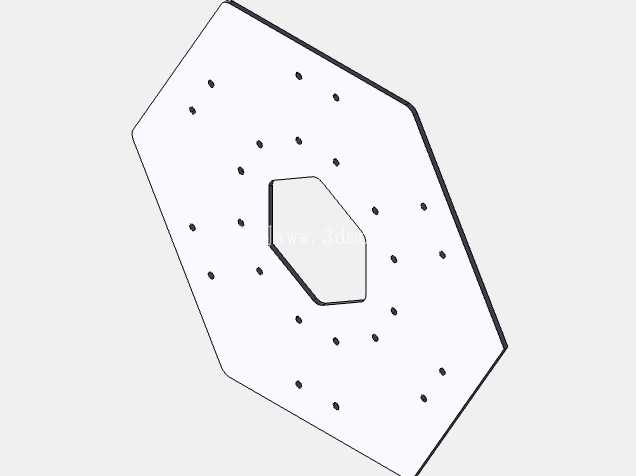

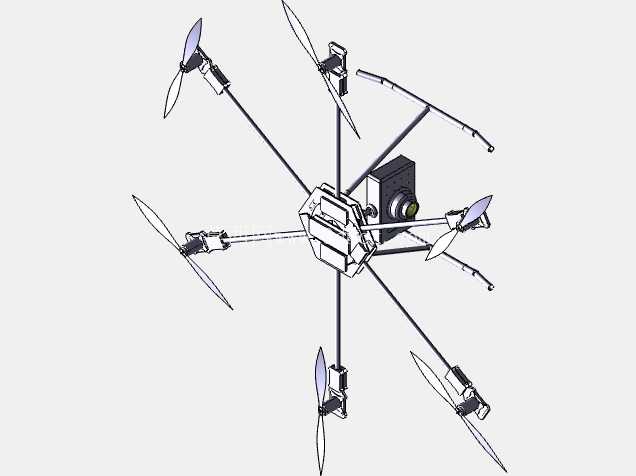

　　这套多旋翼飞行器的结构设计，核心围绕低空作业场景的实际需求展开，区别于消费级娱乐航模的轻量化取向，机架部分采用中心对称放射式布局，六根机臂从中心载荷舱向外等角度延伸，相邻机臂夹角保持60度，这种布局能在单动力单元失效时，通过剩余五个旋翼的动力配平维持可控飞行姿态，大幅提升作业过程中的容错能力，适配电力巡检、农林植保、低空测绘等对飞行可靠性要求较高的作业场景。中心载荷舱采用分层式结构设计，上层预留飞控系统、GPS模块、数传天线的安装位，下层设置通用载荷挂载接口，可根据作业需求快速更换航拍云台、植保喷洒模组、测绘传感器等不同功能组件，接口处设计有定位销孔与快拆锁扣，无需额外工具即可完成载荷切换，适配外场作业的快速转场需求。

　　机臂部分采用碳纤维复合管材作为主体结构，在保证结构强度的前提下尽可能降低自身重量，每根机臂末端设置动力单元安装座，安装座预留电机固定孔位与电调走线槽，走线槽沿机臂内侧延伸至中心舱内部，避免飞行过程中线材外露产生风阻，同时也能减少线材与外界障碍物剐蹭导致的线路故障。机臂与中心舱的连接位置设计有折叠锁紧机构，非作业状态下可将机臂向中心方向折叠收拢，收拢后整体外轮廓尺寸可缩小至展开状态的三分之一，方便放入便携运输箱携带，展开后锁紧机构可提供足够的结构刚性，抵消旋翼高速旋转产生的振动，避免振动传递至中心舱影响载荷设备的工作精度。

　　旋翼部分采用正反桨配对设计，相邻机臂的旋翼旋转方向相反，可抵消旋翼旋转产生的反扭矩，无需额外的尾桨结构即可维持机身航向稳定，每个旋翼的桨叶安装角度可通过桨夹处的调节垫片进行微调，方便在不同海拔、不同气温的作业环境下，根据空气密度调整动力输出效率，保证飞行推力与续航时间的平衡。起落架部分采用轻量化滑橇式结构，安装在中心舱下方两侧，起落架高度预留足够的载荷安装空间，保证挂载的云台相机等设备在起降过程中不会与地面发生剐蹭，起落架底部设置有缓冲橡胶垫，可吸收降落时的冲击载荷，避免刚性冲击传递至飞控与载荷设备导致的元件松动或校准偏移。

　　从安装边界来看，机臂展开后整机最大回转直径控制在1200毫米以内，中心载荷舱的长宽尺寸为180毫米乘180毫米，可兼容市面上主流的民用飞控硬件与通用挂载设备，机臂管材直径选用30毫米标准规格，维修更换时无需定制特殊规格配件，降低外场作业的维护成本。动力单元的安装孔位采用通用的19毫米、25毫米电机安装孔距设计，可适配不同KV值的无刷电机，根据作业需求搭配不同尺寸的螺旋桨，比如搭载大尺寸低KV电机搭配大桨叶可提升大载荷下的飞行稳定性，搭载小尺寸高KV电机搭配小桨叶可提升飞行机动性，适配不同场景的作业需求。中心舱内部的走线采用分仓隔离设计，动力线与信号线分开布置，避免大电流动力线对飞控、数传等弱电信号产生电磁干扰，舱体侧面设计有散热通风孔，可在飞行过程中利用迎面气流为电调、飞控等发热元件散热，避免长时间飞行时元件过热导致的工作异常。整体结构在设计时充分考虑了外场作业的维修便捷性，所有连接紧固件均采用标准规格的内六角螺丝，无需特殊工具即可完成拆装维护，机臂、起落架等易损部件均采用模块化设计，发生碰撞损坏时可单独更换受损部件，无需更换整个机架结构，有效降低使用过程中的维护成本。
