四旋翼多用途飞行载具结构设计方案

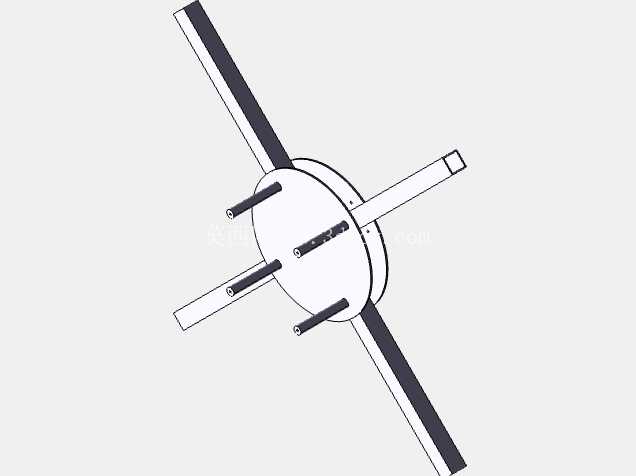

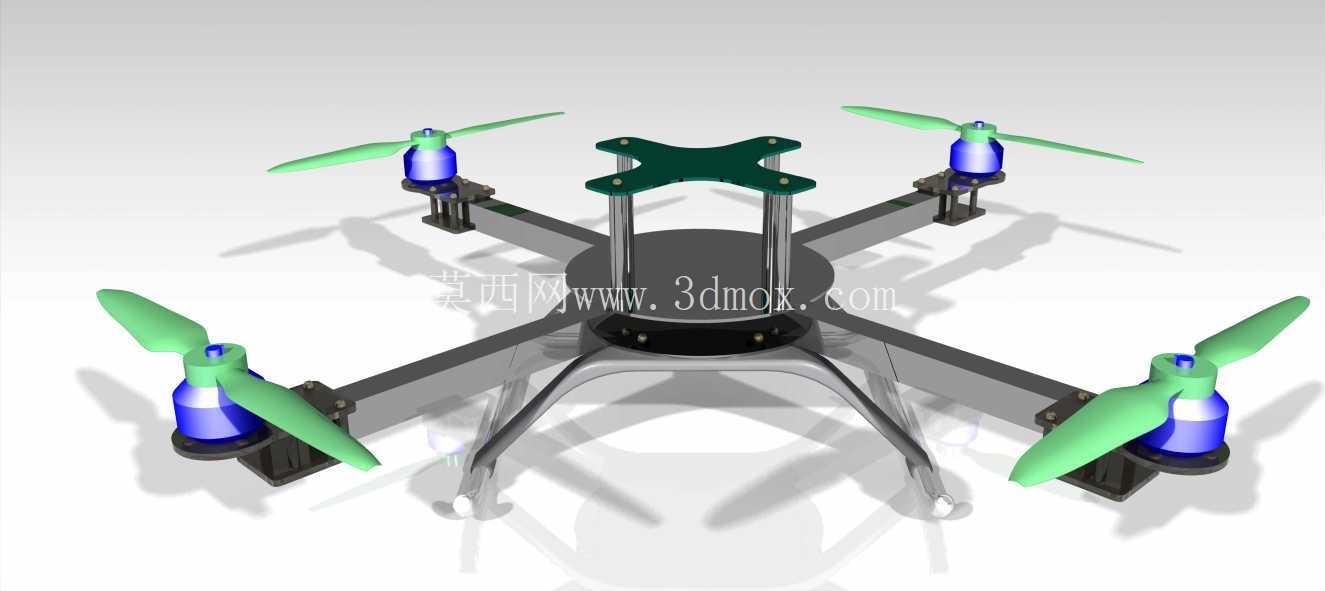

　　这套四旋翼飞行载具的结构设计，核心围绕低空作业场景的实际使用需求展开，在结构布局上优先保障飞行稳定性与载荷适配性，可适配航拍测绘、小型物资投送、低空环境巡检等多类作业场景，不同场景下仅需更换中心挂载平台的搭载模块即可完成功能切换，无需对主体机架做结构性改动。从结构布局来看，整机采用X型机架排布，四个机臂从中心圆形承载台向外等角度延伸，相邻机臂夹角保持90度，这种排布方式能让四个旋翼的拉力作用点均匀分布在中心承载台四周，飞行过程中姿态调整的力矩输出更线性，不会出现单侧力矩不足导致的姿态偏移问题。

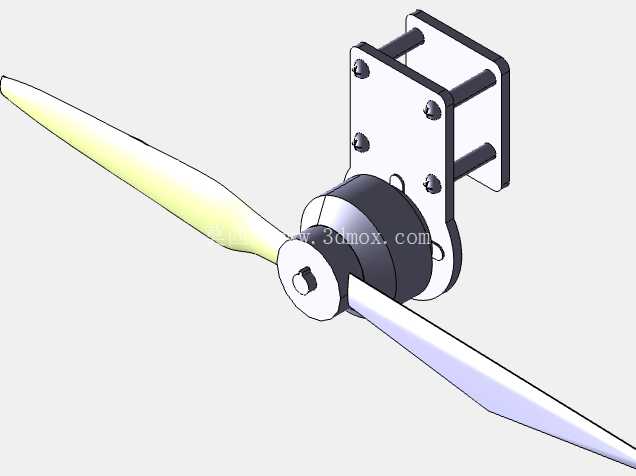

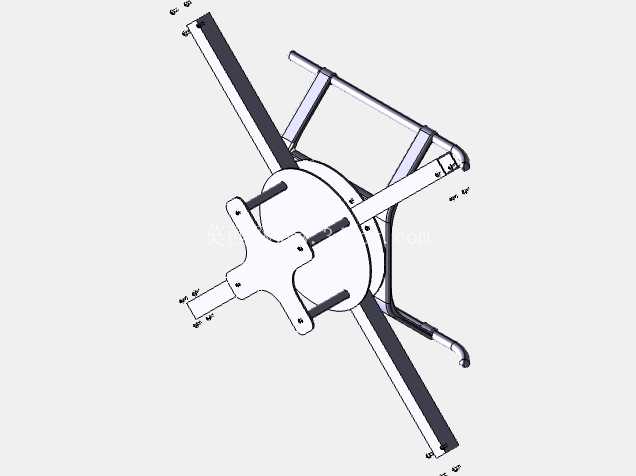

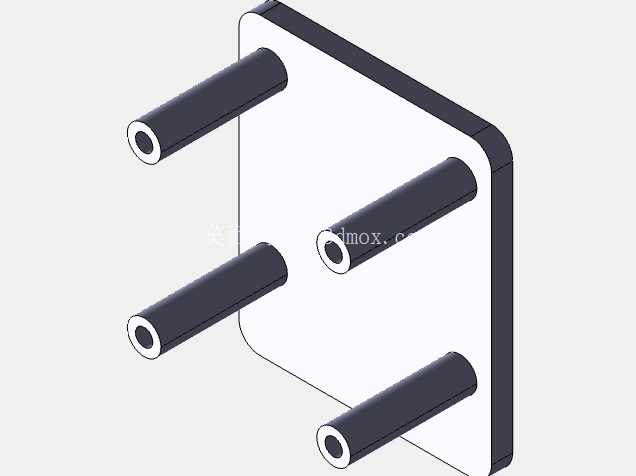

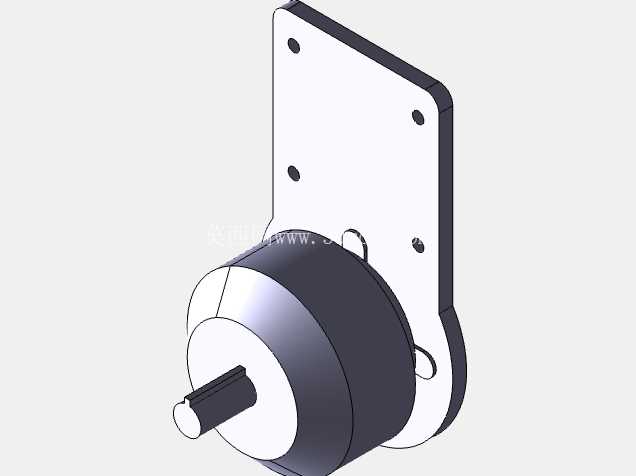

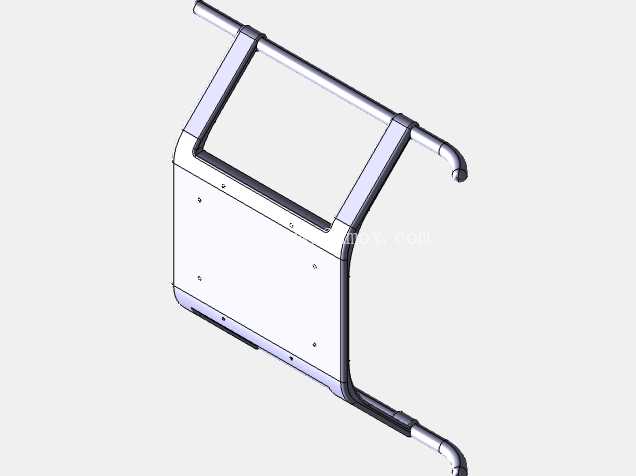

　　机臂采用截面为矩形的中空结构设计，在保障抗弯扭强度的同时尽可能降低自身重量，机臂末端预留电机安装位，安装孔位采用通用化的跨距设计，可适配不同功率等级的外转子无刷电机，无需重新打孔即可完成动力组件的更换。旋翼组件采用两叶螺旋桨设计，桨叶与电机输出轴通过快拆结构连接，日常维护更换桨叶时无需借助额外工具，仅需按压锁止结构即可完成拆装，大幅提升外场作业的维护效率。起落架部分采用四根弧形支腿从中心承载台底部向下延伸的结构，支腿末端做圆弧过渡处理，降落时可通过自身结构形变吸收部分冲击能量，避免硬着陆时的冲击力直接传递到中心承载台的挂载设备上；支腿的高度经过适配设计，可保障中心挂载平台下方预留足够的设备安装空间，挂载可见光相机、红外测温模块或者小型物资投放机构时，不会出现设备与地面剐蹭的问题，同时起落架的支腿向外倾斜一定角度，降落时的支撑跨距大于机臂的旋翼回转直径，即使在略有坡度的地面降落也能保持整机稳定，不会出现侧翻风险。中心承载台采用上下双层板的柱连接结构，上层板用于安装飞控模块、GPS接收天线等核心控制组件，下层板用于挂载作业载荷，两层板之间通过四根金属立柱连接固定，立柱的长度可根据搭载设备的高度灵活调整，适配不同尺寸的挂载模块；上下层板之间预留足够的走线空间，所有动力线、信号线均可从机臂的中空内腔穿入到中心层之间，避免线材外露在飞行过程中被气流吹动产生晃动，影响飞行姿态传感器的检测精度。

　　在安装边界设计上，机臂与中心承载台采用快拆锁扣结构连接，拆卸后机臂可向内折叠收拢，收拢后的整机尺寸可缩小至原展开状态的40%左右，方便放入便携运输箱中携带，适合外场移动作业的转场需求；锁扣结构自带定位销，重新组装时无需反复调整机臂角度，即可保证四个机臂的安装角度与设计值一致，不会因为装配误差导致飞行时的动力输出不对称。旋翼的回转平面与机臂上表面保持足够的安全间隙，即使飞行过程中机臂出现小幅弹性形变，桨叶也不会与机臂发生碰擦，同时相邻两个旋翼的回转范围在设计时预留了足够的安全距离，即使单个电机出现小幅安装角度偏移，也不会出现相邻桨叶打桨的故障。

　　整套结构在设计时充分考虑了不同工况下的受力情况，机臂的壁厚、立柱的直径、起落架的弧度均经过受力校核，在额定载荷下的结构形变量控制在飞行姿态控制允许的范围内，不会因为结构形变导致飞控的姿态解算出现偏差；同时整机的重量分布经过优化，四个机臂的重量保持一致，重心落在中心承载台的几何中心位置，飞行时无需额外调整配重即可保持姿态稳定，降低了飞控参数调试的难度。对于结构设计从业者而言，这套机架的通用化接口设计具备较高的参考价值，所有安装孔位均采用标准化的尺寸设计，不同功能模块之间的互换性较强，可在此基础上衍生出适配不同作业需求的四旋翼载具方案，减少重复设计的工作量。
