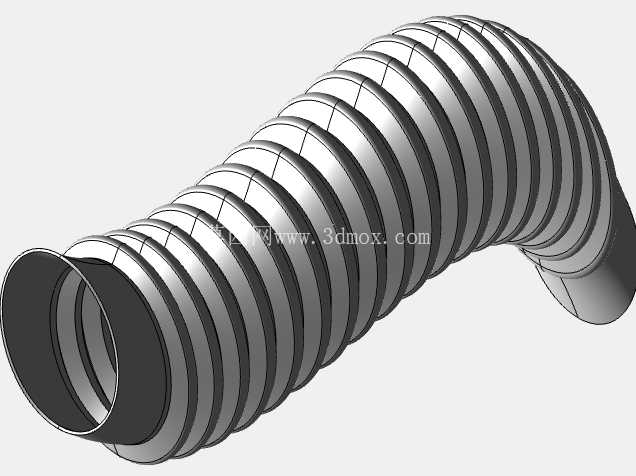

弯型橡胶波纹柔性连接管件结构

在工业管路布设场景中，硬管连接往往面临设备运行振动传递、安装位存在角度偏差、管路热胀冷缩产生位移余量的问题，这类弯型橡胶波纹管正是为解决上述工程痛点设计的柔性连接部件。不同于直型波纹管仅能补偿轴向位移，带弯曲弧度的橡胶波纹管可以同时适配轴向、径向以及角向的位移补偿需求，在通风除尘管路、设备进气排气连接、小型物料输送柔性段、给排水管路错位对接场景中都有广泛应用。

从功能特性来看，橡胶材质的波纹管本体具备良好的弹性形变能力，波峰波谷交替的环形结构可以在弯折、拉伸、压缩状态下保持结构完整性，不会因为反复形变出现开裂失效。管壁的橡胶层可以有效阻隔管路内介质泄漏，同时吸收设备运行产生的振动波，避免振动沿硬管传递到整个管路系统，降低管路共振产生的噪音与结构疲劳风险。两端的平直连接段是安装配合的核心边界，设计时预留了足够的直段长度，可适配卡箍连接、法兰压接等多种常见管路连接方式，连接段的外径公差控制在合理范围内，保证安装后配合面的密封性，不会出现介质渗漏问题。

设计这类弯型波纹管时，首先要确认两端接口的中心距偏差以及弯折角度，根据实际安装空间的走向确定弯曲半径，弯曲半径不能过小，否则会导致波峰处褶皱过度，压缩介质流通的有效通径，增大管路阻力。波距与波高的参数匹配是结构设计的核心，波距过小会限制波纹管的形变补偿量，波距过大则会导致管壁支撑性不足，在负压工况下容易出现吸瘪变形；波高设计需要兼顾形变能力与结构强度，波高过大会降低波纹管的承压能力，在正压输送场景下容易出现鼓包破裂。管壁厚度的选择需要结合工况压力调整，常规通风场景下的薄壁结构可以满足大形变量需求，带压输送场景则需要适当增加壁厚，同时在橡胶层内部添加纤维编织增强层，提升整体的抗撕裂与承压能力。

安装边界方面，这类弯型波纹管的两端接口同轴度偏差允许范围比硬管连接大很多，能够吸收安装过程中产生的装配误差，降低管路对接的安装精度要求，减少现场施工的调整工作量。安装时不需要对管路进行额外的弯折加工，直接通过卡箍或者法兰将两端直段与相邻硬管固定即可，维护更换时也不需要拆解整段管路，仅需松开连接紧固件就能替换旧件，大幅降低后期运维的时间成本。在实际选型应用中，需要根据管路内流通的介质属性选择对应橡胶材质，普通空气、水介质可以采用通用天然橡胶材质，接触油类介质则需要选用耐油橡胶，接触腐蚀性介质需要匹配对应的耐腐橡胶配方，避免材质被介质腐蚀导致提前失效。

从结构建模的角度来看，这类波纹管的三维建模需要先绘制弯曲的中心轨迹线，再沿轨迹线扫描生成基础管体，之后通过环形阵列的方式生成均匀分布的环形波纹结构，最后处理两端的平直连接段，保证波纹段与直段的过渡区域平滑无突变，避免应力集中在过渡位置导致使用过程中出现开裂。建模过程中需要准确还原每个波峰波谷的圆弧尺寸，确保模型的形变量模拟结果与实际产品性能一致，为后续的管路装配干涉检查、工况形变仿真提供准确的数字模型基础。
