NAS1473双耳法兰式固定螺母板结构

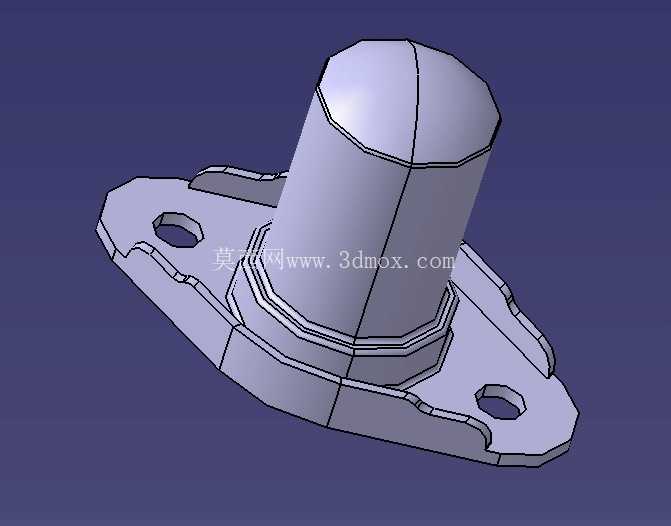

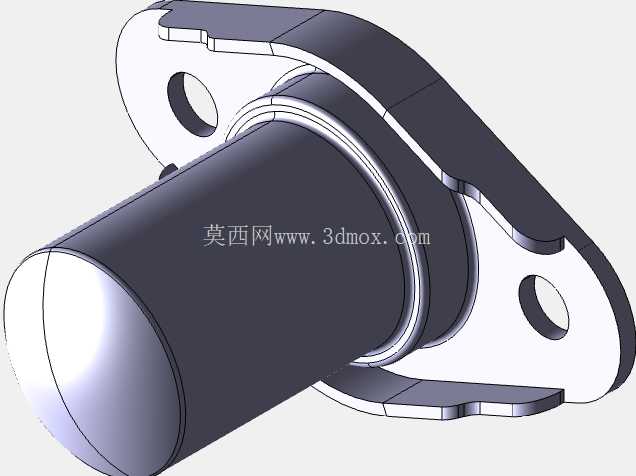

　　在航空航天机载设备安装、轻型工业设备舱体紧固场景中，这类带双耳安装边的螺母板是替代传统焊接螺母、压铆螺母的高可靠性连接基座，尤其适合需要反复拆装维护、安装空间受限的薄壁结构连接工位，相比直接在薄壁板材上攻丝，它能提供数倍以上的螺纹啮合强度，避免基材螺纹滑牙失效，也能分散紧固件压紧时的局部应力，防止薄壁件被压溃变形。从结构细节来看，该螺母板主体为带同轴内螺纹的圆柱筒体，筒体一端向外延伸出不规则轮廓的安装法兰边，法兰边上对称布置两个光孔安装位，这两个光孔的中心距、孔径公差都经过严格匹配，可通过铆钉或者小规格螺栓将整个螺母板预先固定在安装基材上，安装后筒体的内螺纹轴线与安装面保持严格垂直，保证后续拧入连接螺栓时不会出现偏斜，避免螺纹副出现偏载磨损。

　　设计阶段首先要确定的是内螺纹的规格匹配，NAS1473标准对应的螺纹参数需要适配对应规格的航空螺栓，螺纹有效啮合长度要满足连接强度要求，不能过短导致螺纹脱扣，也不能过长造成筒体尺寸冗余增加重量；筒体的外径设计需要兼顾强度和安装空间，壁厚要能承受螺栓拧紧时的径向张力，同时在周边部件布局紧凑的区域不会和相邻结构产生干涉。法兰边的轮廓并非规则圆形，而是根据实际安装空间做了切边处理，去掉了非必要的材料区域，一方面能降低零件自重，另一方面可以避让安装位置周边的凸起结构、走线槽或者其他预装部件，两个安装光孔的位置选择在法兰受力的对称方向，当连接螺栓承受轴向拉力时，两个固定点能均匀分担反作用力，不会出现单侧受力翘起的情况。安装边界方面，需要提前确认安装基材上的对应开孔尺寸，筒体穿过基材的通孔直径要略大于筒体外径，预留合理的装配间隙，避免装配时出现卡滞；法兰边贴合的安装面需要保证平面度，不能有明显的凸起或者焊接飞溅残留，否则会导致螺母板安装后出现倾斜，影响螺纹同轴度；两个固定光孔对应的基材孔位需要和螺母板光孔严格对中，铆接或者螺栓固定时要采用对角压紧的方式，逐步收紧固定件，防止法兰边出现翘曲变形。

　　实际使用中，这类螺母板常应用在飞机机身内饰板固定、机载设备支架安装、小型工业设备的外壳连接工位，相比普通的圆法兰螺母，它的切边法兰结构能在狭窄的安装空间内完成布置，不需要为了避让法兰轮廓额外扩大安装开孔，同时双耳固定的方式比单耳固定抗扭转能力更强，当连接螺栓拧紧时，螺母板不会跟随螺栓转动，不需要额外施加防转工装，能有效提升装配效率。在建模过程中，需要重点关注法兰边和筒体衔接位置的圆角过渡，这个位置是应力集中区域，合理的圆角半径能大幅降低应力集中系数，避免零件在承受交变拉力时出现疲劳断裂；内螺纹的起始端要做倒角处理，方便螺栓顺利导入，也能去除螺纹起始处的毛刺，防止装配时铁屑掉入设备内部；法兰安装孔的端面需要做锪平处理，保证固定铆钉或者螺栓的头部能完全贴合，不会出现点接触导致的压紧力不足。

　　对于需要做轻量化设计的场景，还可以在法兰非受力区域做减重凹坑，但要注意不能削弱安装孔周边和螺纹筒体的结构强度，减重后的剩余壁厚要满足强度校核要求，同时凹坑的转角位置也要做圆角过渡，避免应力集中。这类零件的材质通常选用高强度铝合金或者不锈钢，根据使用环境的防腐要求选择对应的表面处理方式，在盐雾环境下使用的版本会做钝化或者阳极氧化处理，提升耐腐蚀能力，保证长期使用不会出现锈蚀卡滞的问题。
