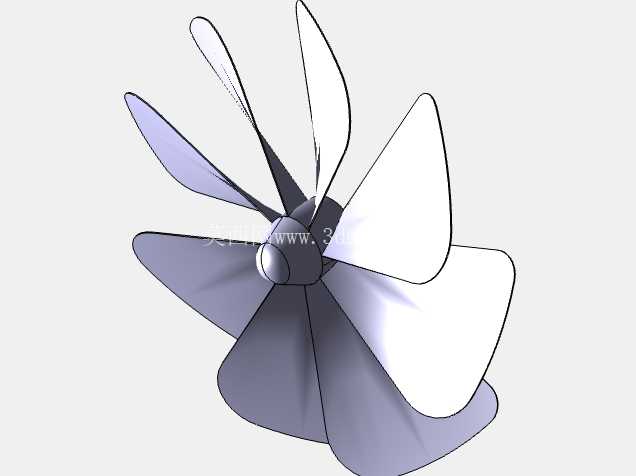

航空动力系统多叶曲面螺旋桨结构

在航空推进系统的部件设计中，螺旋桨是把发动机输出轴功率转化为空气推力的核心执行构件，这套多叶片曲面结构的设计，直接决定了动力转化效率、运行噪声水平以及不同工况下的推力稳定性。从实际应用场景来看，这类多叶螺旋桨除了适配小型通航飞机的活塞式发动机，也可经过参数调整后用于低空无人机、空气动力学试验台、甚至部分风洞系统的动力模拟单元，不同场景下对叶片的弦长分布、扭转角度、翼型选型都有差异化的要求。

从功能特性上看，这套螺旋桨采用了非等距的多叶片布局，相比常规的两叶、三叶结构，多叶片设计可以在相同转速下获得更平顺的推力输出，降低单叶片的载荷峰值，减少运行过程中的振动传递，对于提升动力系统的疲劳寿命有明显帮助。叶片的曲面从根部到叶尖采用了连续变化的扭转角设计，根部区域安装角更大，适配轮毂附近较低的线速度，保证根部截面不会出现气流分离；叶尖区域安装角逐步收小，匹配叶尖更高的圆周线速度，让整个叶片展向的气流攻角都维持在高效区间，避免叶尖失速带来的效率损失与噪声激增。

设计过程中，首先要匹配发动机的输出转速与扭矩特性，确定螺旋桨的直径边界——直径过大不仅会带来起降过程的擦地风险，还会提升叶尖线速度，当叶尖速度接近音速时会产生激波阻力，大幅拉低推进效率；直径过小则会导致单位功率下的推力不足，需要提升转速来弥补推力缺口，进一步带来噪声与能耗的上升。这套模型的轮毂部分采用了流线型的整流帽结构，能够减少轮毂区域的气流紊流，降低轮毂处的压差阻力，同时整流帽与叶片根部的过渡曲面做了连续相切处理，避免出现台阶或者锐角导致的气流分离，减少根部区域的涡流损失。

安装边界方面，轮毂中心设置了与发动机输出轴配合的定位安装面，安装孔位的节圆直径、孔深以及配合公差都需要匹配对应发动机的输出轴法兰尺寸，保证螺旋桨安装后的同轴度，避免高速旋转时出现偏心振动。叶片的前缘做了小半径的圆角钝化处理，既可以减少空气中的沙尘、雨滴对叶片前缘的冲蚀磨损，也能延缓前缘处的气流转捩，降低摩擦阻力。叶片的后缘则保持了相对锐利的形态，保证气流能够在叶片尾缘顺畅汇合，减少尾流中的涡流强度，提升推进效率。

从结构强度的角度考虑，叶片根部与轮毂的连接区域做了加厚过渡处理，因为旋转过程中叶片的离心力载荷全部由根部承载，加厚的过渡段可以降低根部的应力集中系数，避免长期交变载荷下出现疲劳裂纹。叶片的厚度从根部到叶尖逐步减薄，根部厚度足够承受离心力与气动弯矩的复合载荷，叶尖厚度较薄则可以降低叶尖的结构重量，减少旋转时的离心力总载荷，同时降低叶尖的型阻。在实际建模过程中，每个叶片的曲面都需要通过多截面曲面放样生成，保证各个截面的翼型轮廓光顺连接，曲面的曲率变化连续，避免出现局部的曲面凹陷或者凸起，否则会在实际运行中产生局部的气流分离，导致效率下降甚至出现异常振动。

这类螺旋桨在实际投产前，通常会先做铸造工艺的适配，因为曲面叶片的结构如果采用机加工方式生产，加工周期长、材料利用率低，而采用铸造模进行铸造成型后再做表面精加工与动平衡校准，能够大幅降低生产成本，同时保证叶片的内部材质均匀性，满足高速旋转的强度要求。铸造过程中需要注意叶片曲面的拔模角度设计，避免模具开模时拉伤叶片表面，同时要控制铸造过程中的冷却速率，减少叶片内部的缩孔、砂眼等缺陷，这些内部缺陷会在高速旋转的离心力作用下扩展，最终导致叶片断裂失效。

在实际装机测试时，还需要对螺旋桨做整体的动平衡校准，在叶片的指定位置去除或者添加配重，保证螺旋桨的质心落在旋转轴线上，避免高速旋转时产生不平衡振动，这种振动不仅会带来额外的噪声，还会传递到发动机的轴承部位，加速轴承磨损，缩短整个动力系统的维护周期。此外，叶片的表面粗糙度也会影响推进效率，铸造完成后的叶片表面需要经过打磨抛光处理，降低表面摩擦阻力，进一步提升动力转化效率。
