曲面零件固定用钣金夹持工装结构

在各类非标设备装配、小型机械零部件加工周转以及曲面基材的零件附装场景中，这类夹持结构的使用频率一直不低。不同于常规平面装夹的夹块，这款夹持件专门针对弧面、不规则曲面的固定需求设计，整体采用钣金弯折成型工艺，没有多余的拼接焊缝，一体弯折的结构既保证了装夹时的结构强度，也避免了拼接缝隙带来的应力集中问题，在反复装夹拆卸的工况下能保持更长的使用寿命。

从实际使用场景来看，这类夹件常被用在小型设备的外壳曲面附件固定、生产线工位上异形工件的临时定位、以及户外曲面安装面的小型零件挂载场景中。比如在弧形设备护罩上固定传感元件、在曲面管路上加装小型固定支架时，普通的平面压块无法和安装基面完全贴合，锁紧后容易出现压合不实、零件晃动的问题，而这款夹件的两侧弯折翼板做了适配曲面的弧度处理，锁紧时两侧翼板能先和曲面基面形成预贴合，随着中间锁紧孔的紧固件拧紧，夹件主体会逐步压合待固定的零件，整个压合过程受力均匀，不会出现单点压力过大损伤零件表面，或是压合偏移导致定位不准的问题。

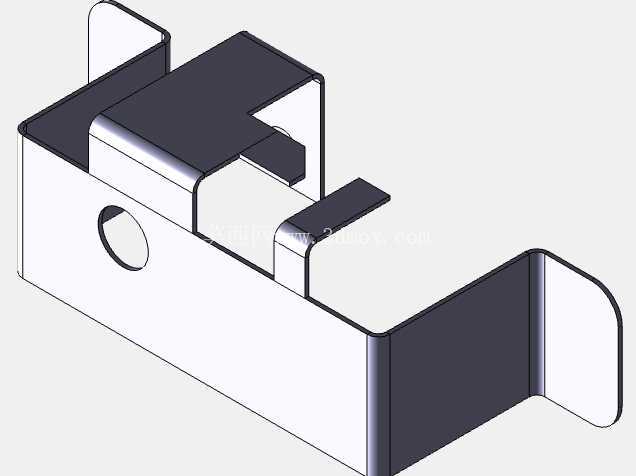

设计层面上，这款夹件的结构做了多处针对性优化：中间的圆形过孔是标准紧固件穿装位，孔径适配常规的M4-M6规格螺栓，能和市面上通用的标准紧固件直接匹配，不需要额外定制连接件；夹件主体的弯折高度做了限位设计，当压合到设计行程后，夹件的上沿会和安装基面形成刚性支撑，避免过度锁紧导致夹件变形失效；两侧的延伸翼板长度经过测算，在常见的R30-R100曲率曲面上都能形成至少两个有效接触点，保证装夹后的稳定性，不会出现夹件绕紧固件转动的情况；夹件前端的挡边做了内收弯折，能对待固定零件形成侧向限位，即使设备运行过程中有小幅振动，零件也不会从夹件的开口端滑出。

从安装边界来看，这款夹件的整体宽度控制在40mm以内，长度不超过80mm，属于小型夹持件，安装时不需要在曲面基面上做大范围的避让处理，即使是排布密集的安装点位，相邻夹件之间也不会出现干涉。夹件的厚度选用常规1.5mm冷轧钢板即可满足大部分场景的强度需求，如果是用于重载零件的固定，也可以更换为2mm厚度的不锈钢板材，弯折成型后不需要额外做加强筋结构，自身的弯折结构就能提供足够的夹持力。夹件的开口尺寸适配10mm以内厚度的零件固定，对于厚度更小的薄片类零件，也可以通过在压合面加装橡胶垫片的方式增大摩擦力，避免装夹后出现打滑移位的问题。

在实际装配过程中，这类夹件不需要复杂的安装工序，只需要先在曲面基面上对应位置打好安装孔，将夹件卡在待固定零件的外侧，穿入紧固件后逐步拧紧即可，整个安装过程不需要专用工装，普通操作人员用常规扳手就能完成装配。后期维护更换也十分便捷，因为是标准钣金件，损坏后可以直接替换，不需要对原有安装基面做二次加工。和传统的焊接固定方式相比，这种夹持结构不会破坏安装基面的表面涂层，也不会因为焊接热应力导致曲面变形，对于需要经常拆卸调整位置的零件固定场景，这种可拆卸的夹持结构优势十分明显。

另外在结构细节上，夹件所有的弯折边缘都做了圆角处理，没有尖锐的毛刺，装配过程中不会划伤操作人员的手部，也不会刮伤待固定零件的表面涂层。夹件的压合面保持了较好的平面度，和待固定零件的接触面能达到85%以上的贴合率，锁紧后受力均匀，不会出现局部压痕。针对有防腐需求的使用场景，夹件表面可以做喷塑、镀锌或是发黑处理，能适应潮湿、多粉尘的工业使用环境，不会轻易出现锈蚀失效的问题。
