带减速箱100mm行程螺杆滑块执行机构

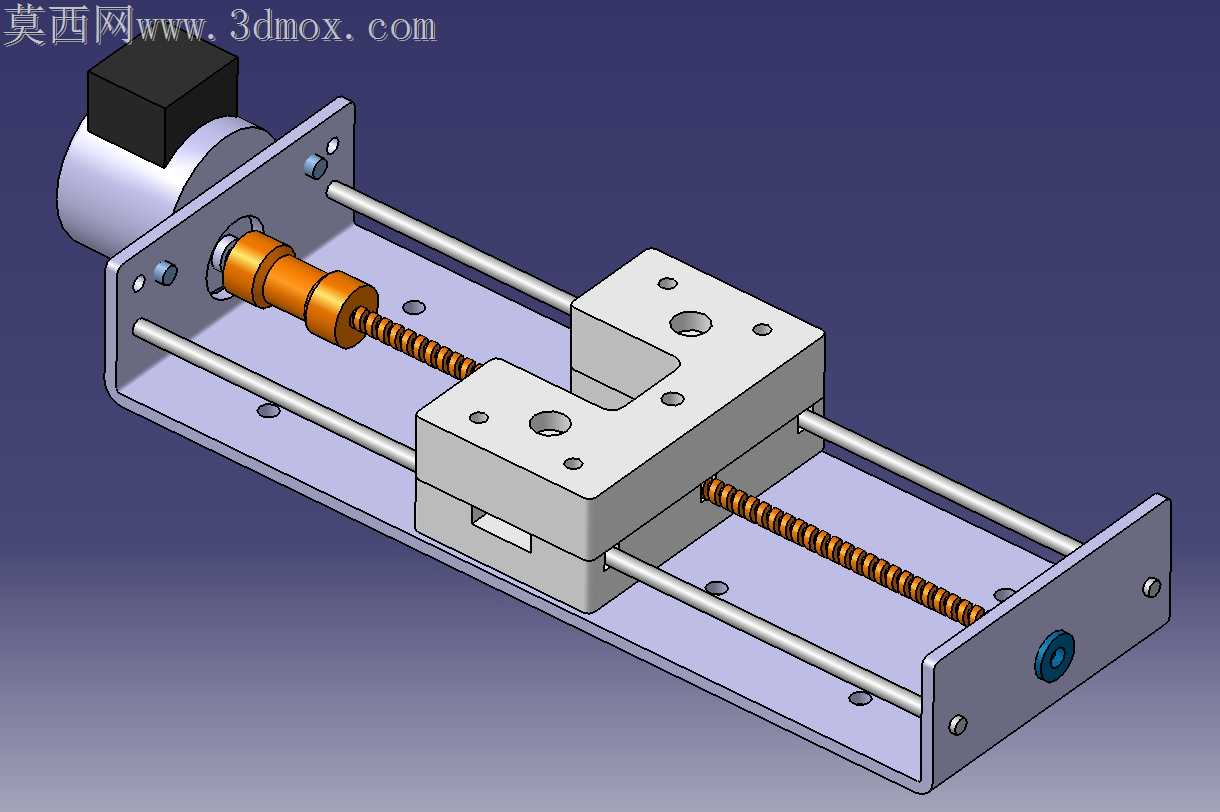

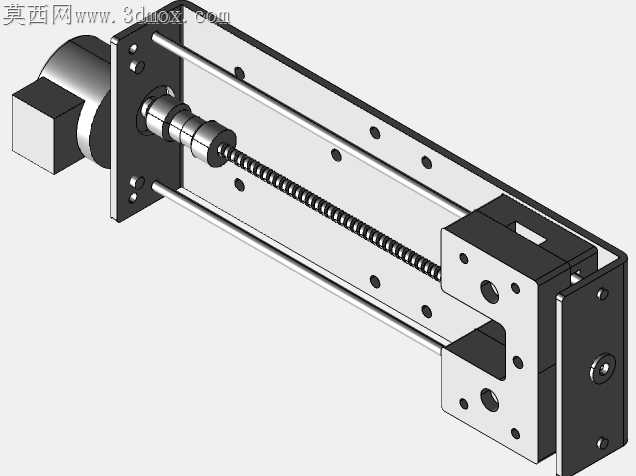

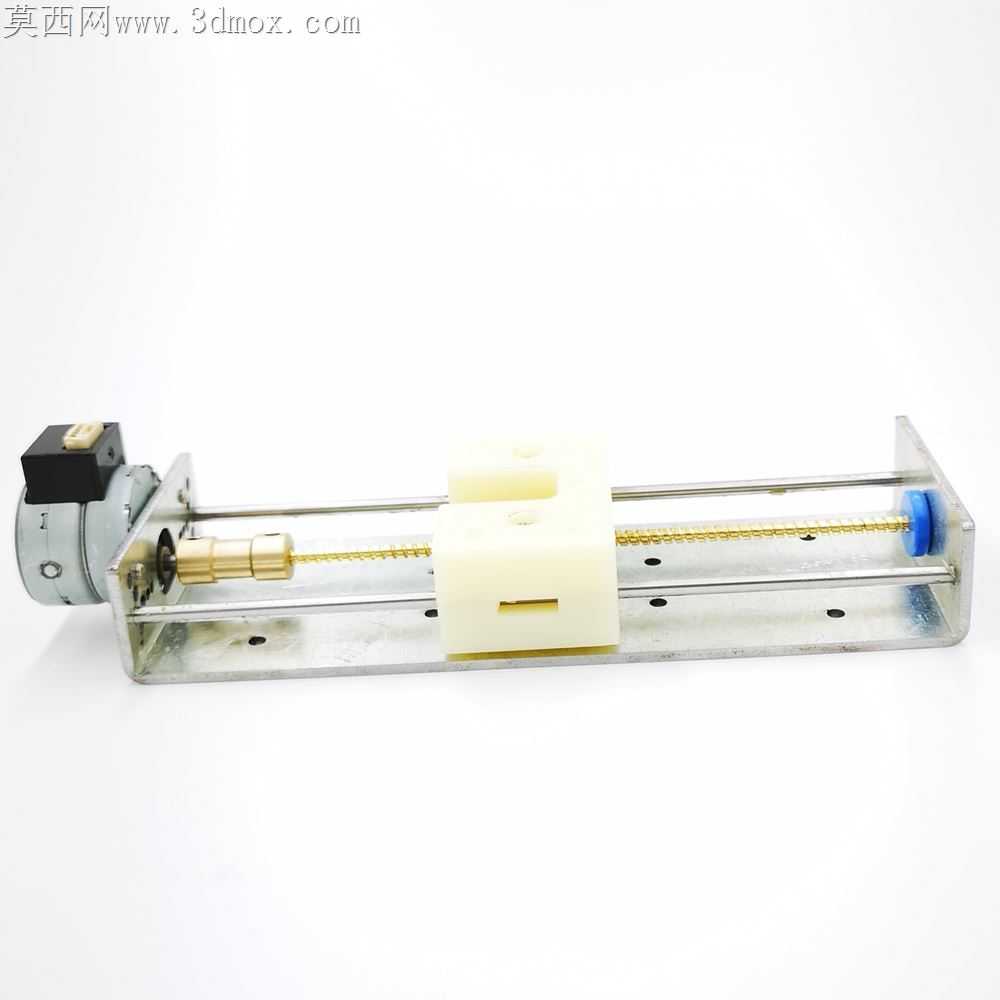

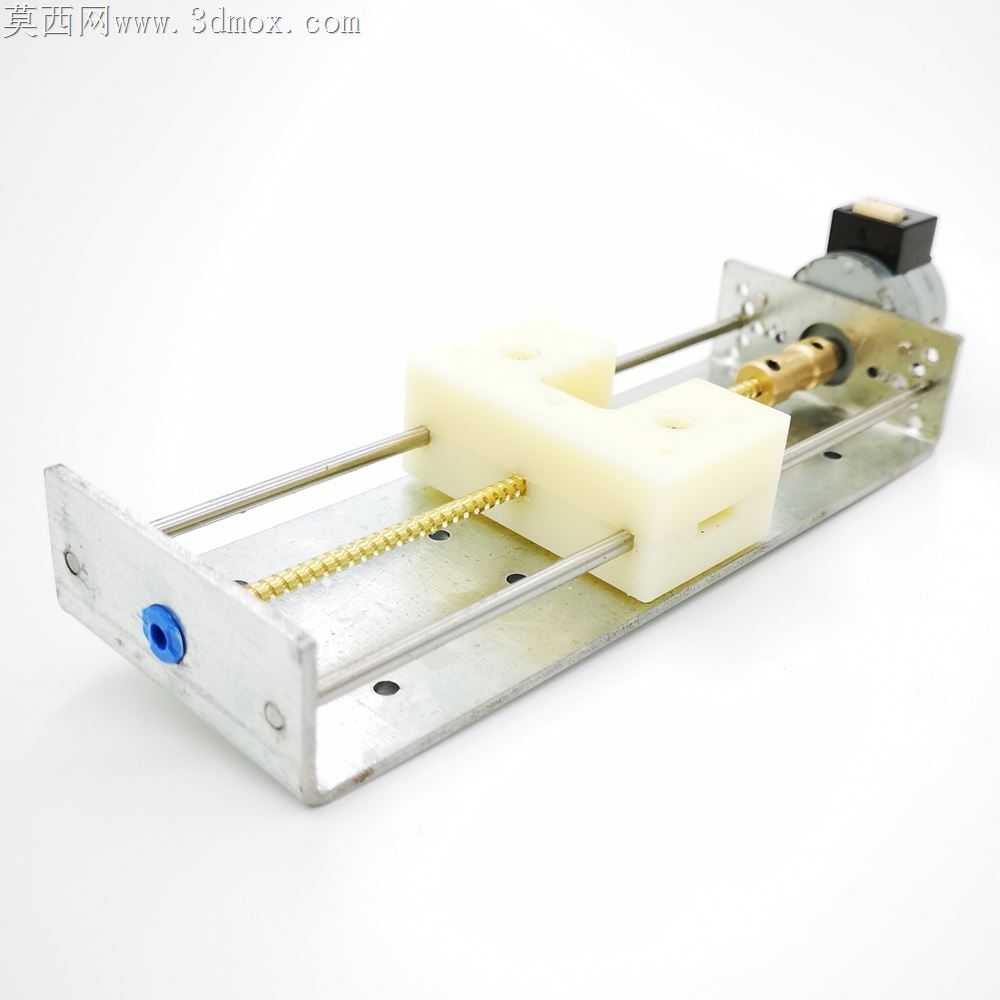

本作品为直线螺杆滑块执行机构三维模型，采用三维建模软件完成全参数化设计，建模过程严格遵循机械设计规范，对所有零部件进行1:1等比例还原，整体装配约束完整，无干涉错配问题。模型渲染阶段采用金属哑光材质搭配工程塑料质感，对金属导杆、铜质传动螺母、钢制螺杆、铝合金安装基板分别赋予对应材质参数，还原真实工业零件的表面质感，渲染背景采用深紫渐变色调，突出机构主体结构，清晰展现各部件的装配关系与位置布局。从结构设计来看，该机构集成直流步进电机与减速箱组件，通过减速箱输出端连接梯形传动螺杆，两根平行光轴导杆作为滑动支撑，滑块组件通过铜螺母与螺杆啮合，同时通过直线轴承与导杆配合，将螺杆的旋转运动转化为滑块的直线往复运动，有效降低传动摩擦阻力，提升运行平稳性。安装基板采用一体式钣金折弯加铣削加工的结构设计，两端设置轴承座支撑螺杆与导杆，端部设置端盖完成轴向定位，滑块表面预留多组标准安装孔位，可直接搭载末端执行工装，适配不同自动化作业场景。设计过程中重点考量传动精度与运行稳定性，选用100mm有效行程的梯形螺杆，配合减速箱增大输出扭矩，适配5V-12V供电范围的直流步进电机，可实现精准的位置控制，整体结构紧凑，安装固定便捷，既可以作为独立直线运动单元使用，也可集成到各类小型自动化设备中完成位移输送、工位切换、推料定位等作业。建模时对每一处连接细节都做了还原，包括电机与减速箱的连接法兰、导杆端部的紧固顶丝、滑块上的安装沉孔、端盖处的轴承限位结构，所有标准件均采用对应国标参数建模，装配层级清晰，可直接用于工程参考、结构验证、教学演示等场景，完整展现了小型直线滑台执行器的设计逻辑与结构特点。
