符合DIN6000标准的深沟球轴承三维设计

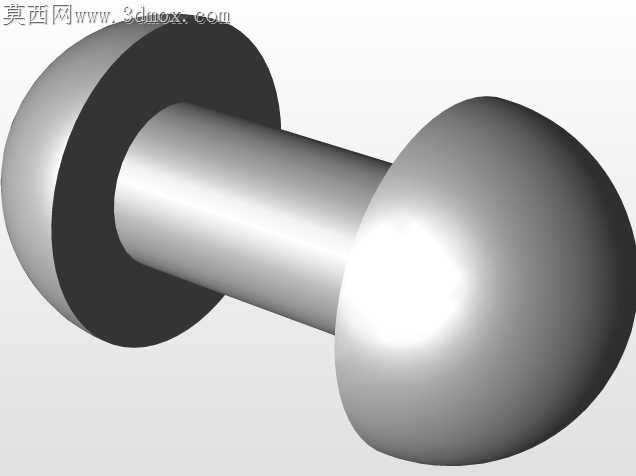

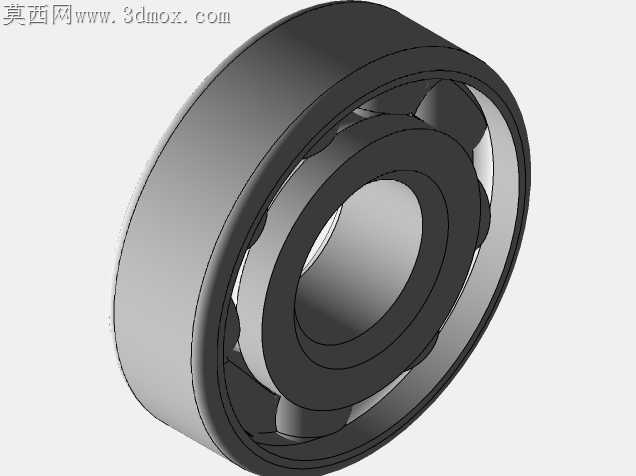

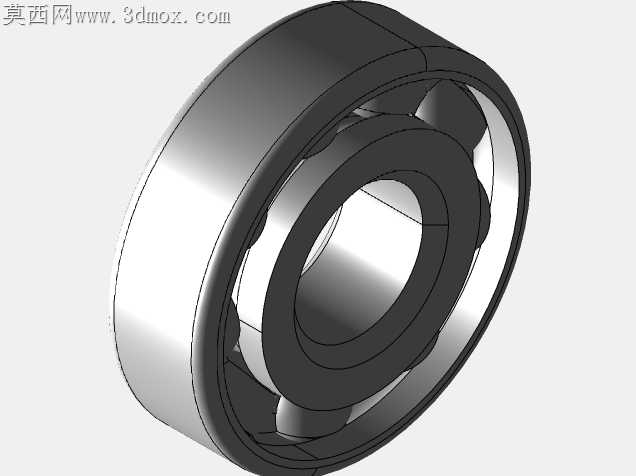

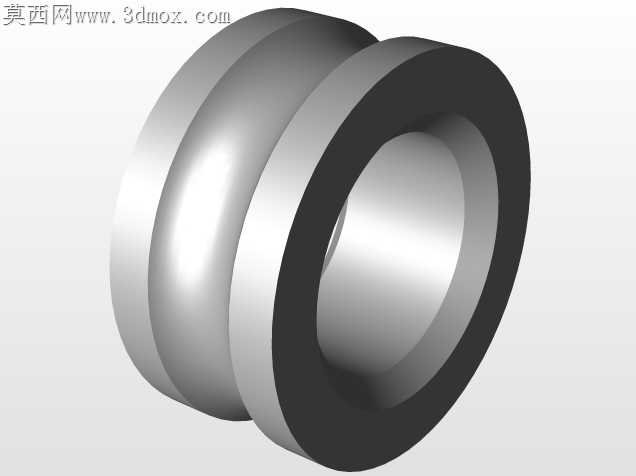

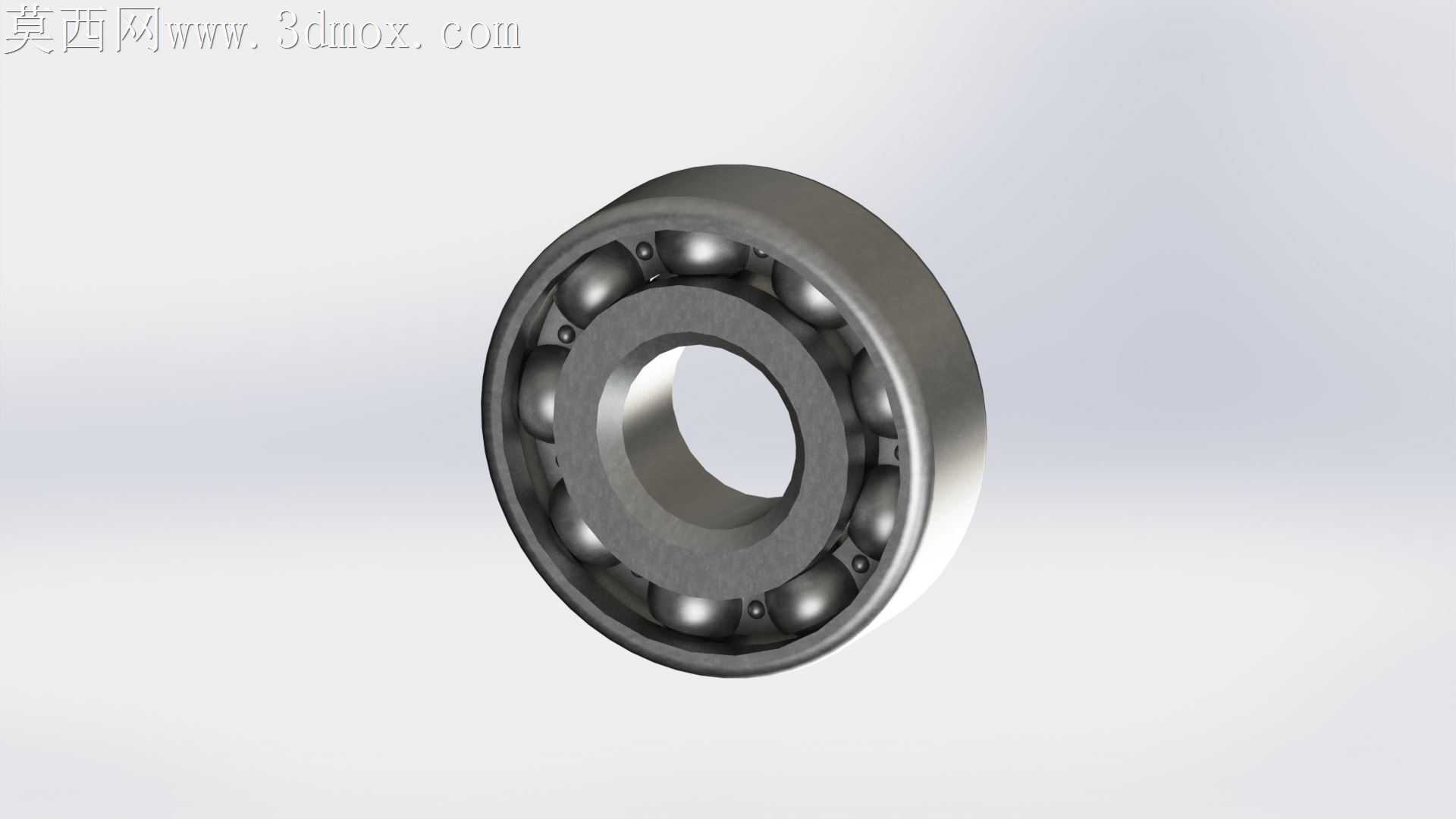

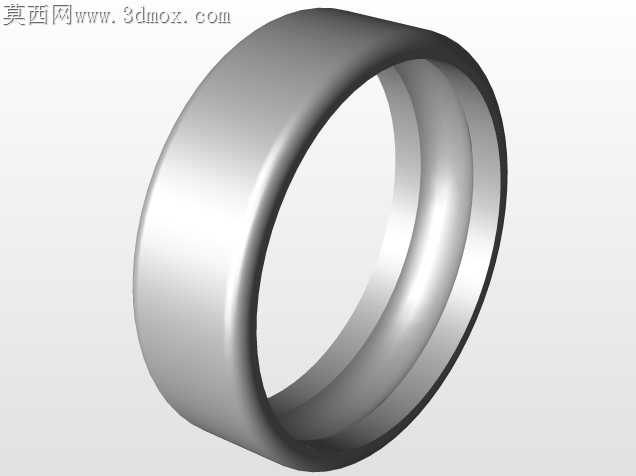

本模型为符合DIN6000标准的深沟球轴承三维设计，建模过程严格遵循标准件尺寸规范，首先通过查阅DIN6000轴承的官方参数，确定内孔尺寸10mm、外径26mm、宽度8mm的核心外形尺寸，以此为基础开展三维建模工作。建模阶段采用SolidWorks软件完成全参数化建模，首先绘制轴承内圈、外圈的旋转截面草图，通过旋转凸台命令生成内外圈的基础实体，针对内外圈上的滚道结构，通过精确绘制滚道的圆弧轮廓，确保滚道曲率与钢球的匹配度符合轴承的运动学要求，保证后续钢球装配后能够实现顺畅的滚动运转。钢球部分按照深沟球轴承的钢球排布规则，计算对应尺寸下的钢球直径与排布数量，通过圆周阵列命令完成所有钢球的均匀排布，同时添加保持架结构，对钢球进行等距分隔，避免钢球在运转过程中发生相互摩擦碰撞，还原真实轴承的内部结构组成。材质设置上，针对轴承的不同部件匹配对应工业常用材质，内外圈与钢球采用高碳铬轴承钢材质，通过调整材质的金属粗糙度、反射率参数，还原轴承钢经过淬火磨削后的金属光泽与细腻表面质感，保持架采用冲压钢板材质，设置略低的反光度与轻微的表面纹理，区分不同部件的材质差异。渲染阶段采用工作室环境光布局，通过主光源、补光与轮廓光的搭配，清晰展现轴承的内外轮廓、滚道结构与钢球的排布细节，同时制作了剖面展示效果，能够直观呈现轴承内部的装配关系与各部件的配合状态，方便使用者清晰理解轴承的内部构造。设计过程中严格遵循标准件的设计逻辑，所有尺寸均与DIN6000标准的参数一一对应，未随意改动标准尺寸，保证模型的工程实用性，既可以作为机械设计教学中的标准件示例，也能够直接导入装配体中用于机械设备的整体装配设计，模型同时保留了多格式输出文件，适配不同三维软件的使用需求，方便不同使用场景下的调用。
