90度表面安装弹簧机柜铰链设计

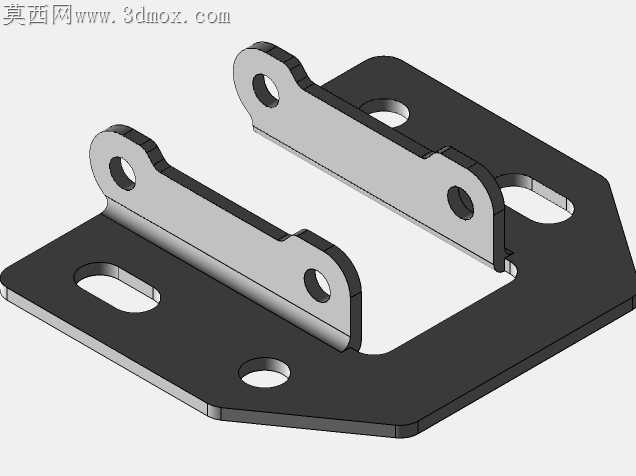

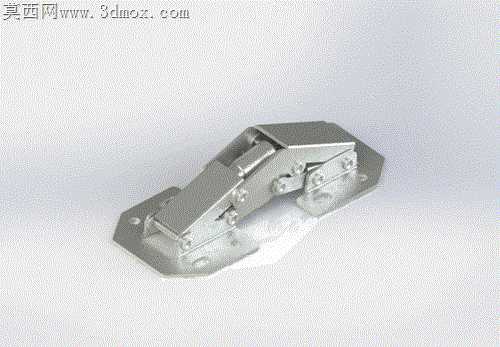

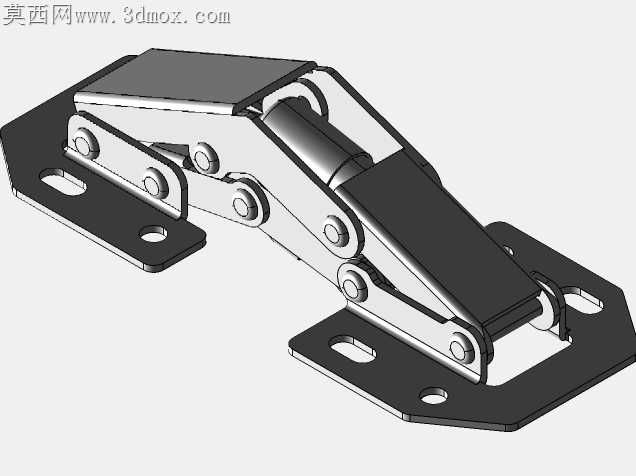

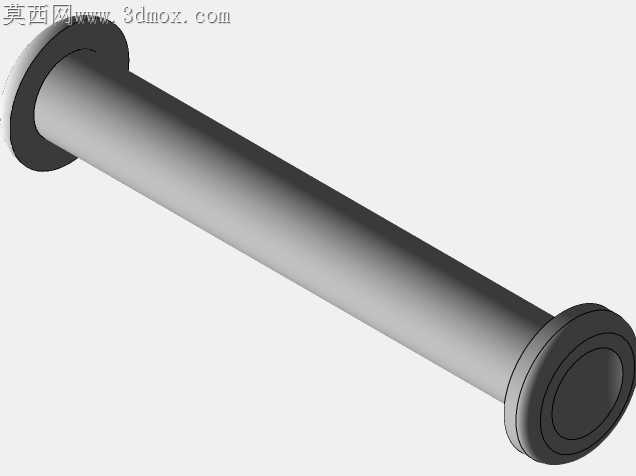

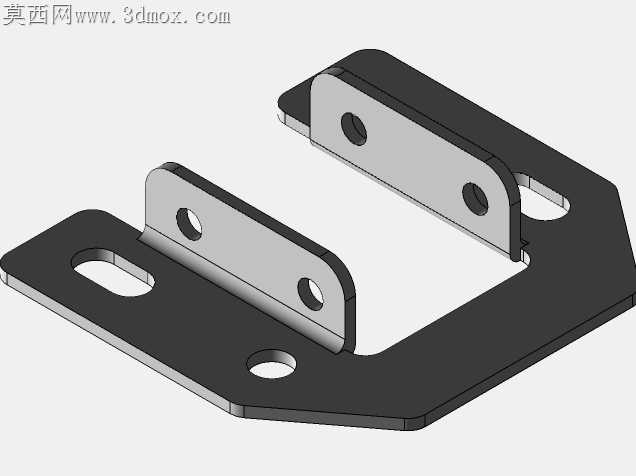

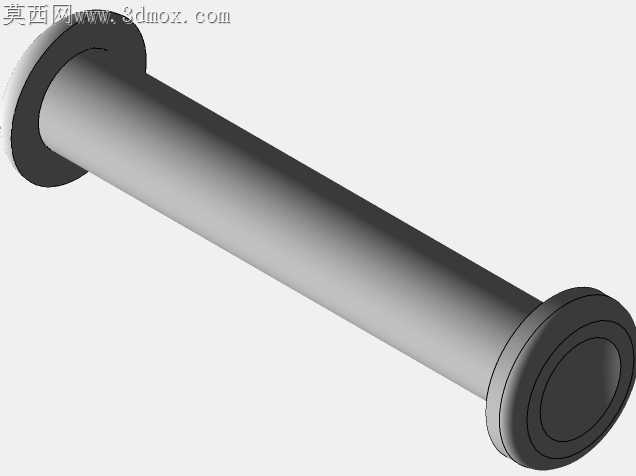

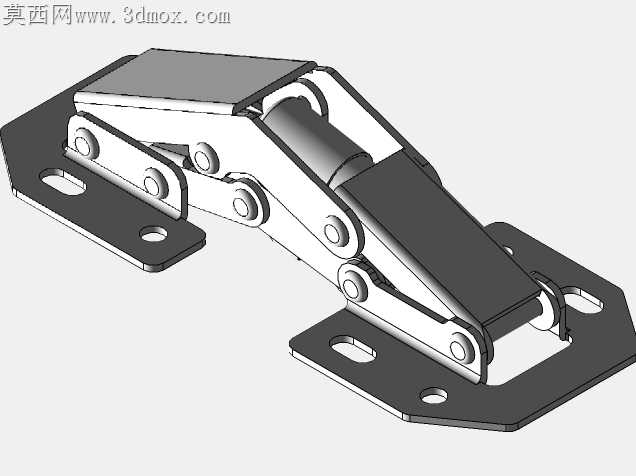

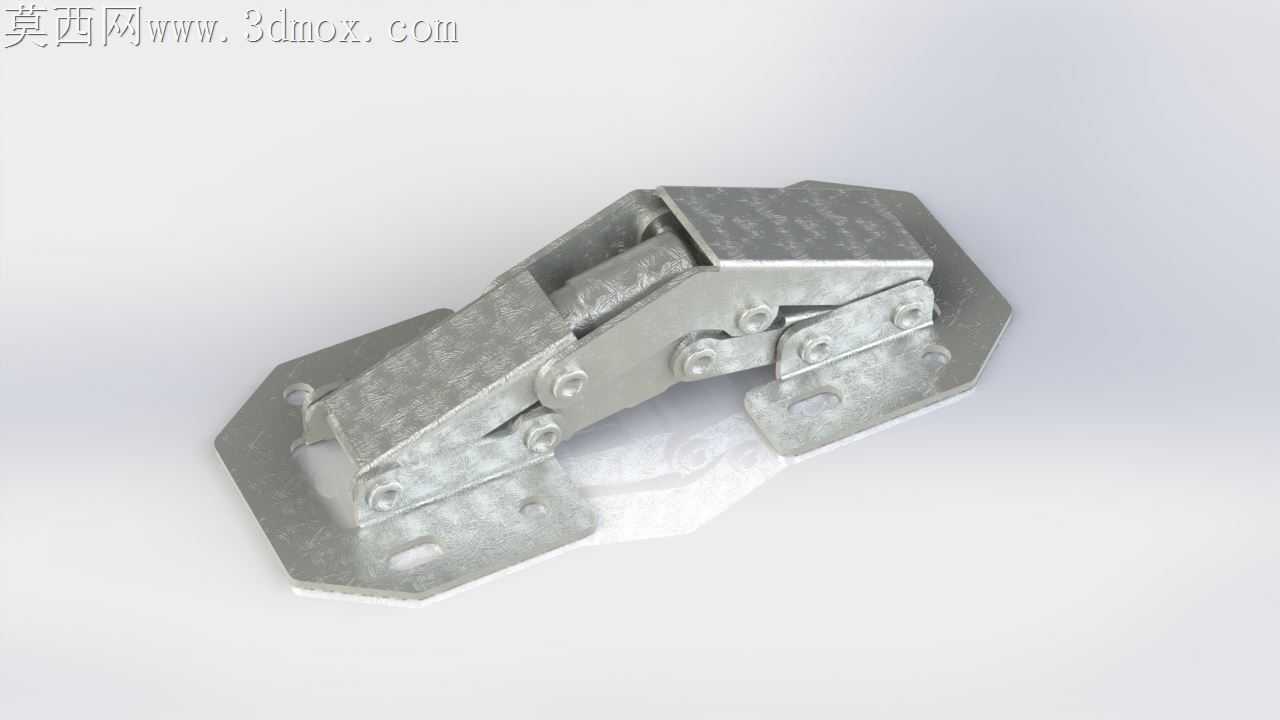

本作品为基于Lowes的BP1062GU型号进行三维复刻设计的90度表面安装弹簧铰链，建模阶段采用主流三维机械设计软件完成全参数化构建，首先对实物进行尺寸逆向测绘，提取底座安装孔位、铰接臂弯折角度、弹簧安装腔尺寸等核心参数，通过草图绘制、特征拉伸、钣金折弯、装配约束等步骤完成各零件的独立建模，再按照实际装配关系完成总装，确保各铰接部件的运动自由度符合真实物理逻辑，开合过程无干涉卡顿。材质设置上针对铰链的金属属性，为冲压钣金件赋予拉丝不锈钢材质，调整金属粗糙度、反射强度参数还原冷轧钢的哑光金属质感，为内置弹簧部件赋予弹簧钢材质，添加细微的氧化层纹理提升真实感，为铰接轴等小零件赋予镀锌亮面金属材质，区分不同部件的材质差异。渲染阶段采用工作室柔光布光方案，主光源从斜上方45度投射，勾勒铰链的立体轮廓，辅光源补亮底部暗部避免细节丢失，添加柔和的环境反射提升金属件的质感表现，最终渲染图清晰呈现铰链的结构细节与表面处理效果。结构设计上，该铰链采用双铰接臂联动结构，内置复位弹簧提供90度开合后的自动复位弹力，底座采用表面安装式法兰结构，预留对称安装孔位无需在柜体上做嵌入式开槽，降低安装加工难度，铰接处采用铆接式转轴结构，保证长期开合的结构稳定性，整体结构紧凑，开合角度精准控制在90度，适配机柜类设备的门板连接需求，可实现门板的快速开合与自动归位，同时表面安装的形式也便于后期维护更换。设计过程中重点验证了弹簧弹力与铰接阻尼的匹配度，确保开合手感顺畅无松动，同时对安装孔位的公差进行参数化设置，可根据不同柜体的板材厚度快速调整安装尺寸，具备较好的通用性。
