20英寸伸缩式气弹簧举升支撑杆结构

　　在各类需要柔性举升、重力平衡的机械结构场景中，气弹簧支撑杆是应用极为广泛的标准功能部件，小到民用家具的上翻门、设备检修舱盖，大到工程机械的侧开护罩、特种车辆的舱门支撑，都能见到这类部件的身影。不同于刚性支撑杆的固定限位逻辑，气弹簧依靠内部充入的惰性气体作为弹性介质，配合精密的活塞阻尼结构，能够在整个伸缩行程内提供近乎恒定的支撑力，既可以抵消被支撑部件的自重，避免开启过程中出现下坠、砸落的风险，也能在闭合过程中提供平缓的阻尼反馈，不会出现刚性碰撞的异响与结构冲击。

　　这款20英寸规格的气弹簧举升支撑杆，在设计阶段参考了市面成熟量产的同载荷规格产品参数，核心的力值匹配针对20-25kg区间的被支撑件做了适配，能够覆盖多数中小型上翻结构的支撑需求。结构设计上采用了经典的单筒式气弹簧结构，外缸筒采用高精度冷拔钢管做内壁珩磨处理，表面粗糙度控制在Ra0.8以内，保证活塞密封圈在往复运动过程中的磨损量处于极低水平，延长整体使用寿命；活塞杆表面做了硬质氧化加镀硬铬处理，硬度达到HV600以上，能够抵御日常使用中的砂石刮擦、潮气腐蚀，避免活塞杆表面出现划痕导致密封失效、气体泄漏的问题。

　　从安装边界尺寸来看，这款气弹簧的中心距在完全伸展状态下约为500mm，完全压缩状态下中心距约为300mm，有效工作行程为200mm，能够满足开启角度在90-110度区间的上翻结构使用需求。两端的连接头采用了万向球头结构，允许安装面存在±5度的角度偏差，降低了安装支座的加工精度要求，即使安装过程中存在小幅的同轴度误差，也不会在伸缩过程中出现卡滞、别劲的问题，球头的连接螺柱采用标准M8螺纹规格，和市面主流的安装支座完全通用，不需要单独定制非标连接件，能够大幅降低设备的装配与后期维护成本。

　　设计过程中对公差配合做了严格的控制，整体装配后的同轴度公差控制在±0.5mm以内，避免活塞杆伸缩过程中出现偏磨，导致密封圈过早损坏。气弹簧的力值误差控制在±10%以内，同一批次的产品支撑力离散度极低，在批量装配到设备上时，不会出现个别产品支撑力不足或者过大的问题，保证同批次设备的开启手感一致性。在阻尼特性设计上，采用了阻尼孔与单向阀结合的结构，伸展过程中阻尼力较小，开启操作轻便省力，压缩过程中阻尼力随压缩速度提升而增大，即使被支撑件在自重作用下快速下落，也能在接近闭合位置提供足够的缓冲，避免夹手或者结构碰撞。

　　在实际选型应用中，需要注意气弹簧的安装支点计算，要根据被支撑件的重心位置、开启角度、自重来确定上下安装点的位置，保证气弹簧在整个行程内的力臂变化合理，既能够在完全开启位置提供足够的支撑力保持舱门定位，不会出现自行回落的问题，也能在闭合位置不会产生过大的反力，导致关闭操作费力。这款气弹簧的工作环境温度范围在-20℃到60℃之间，能够满足多数室内外设备的使用需求，在低温环境下内部气体压力会有小幅下降，支撑力会降低5%-10%，如果是在严寒地区使用，可以适当选择高一级力值的规格，抵消温度带来的力值衰减。

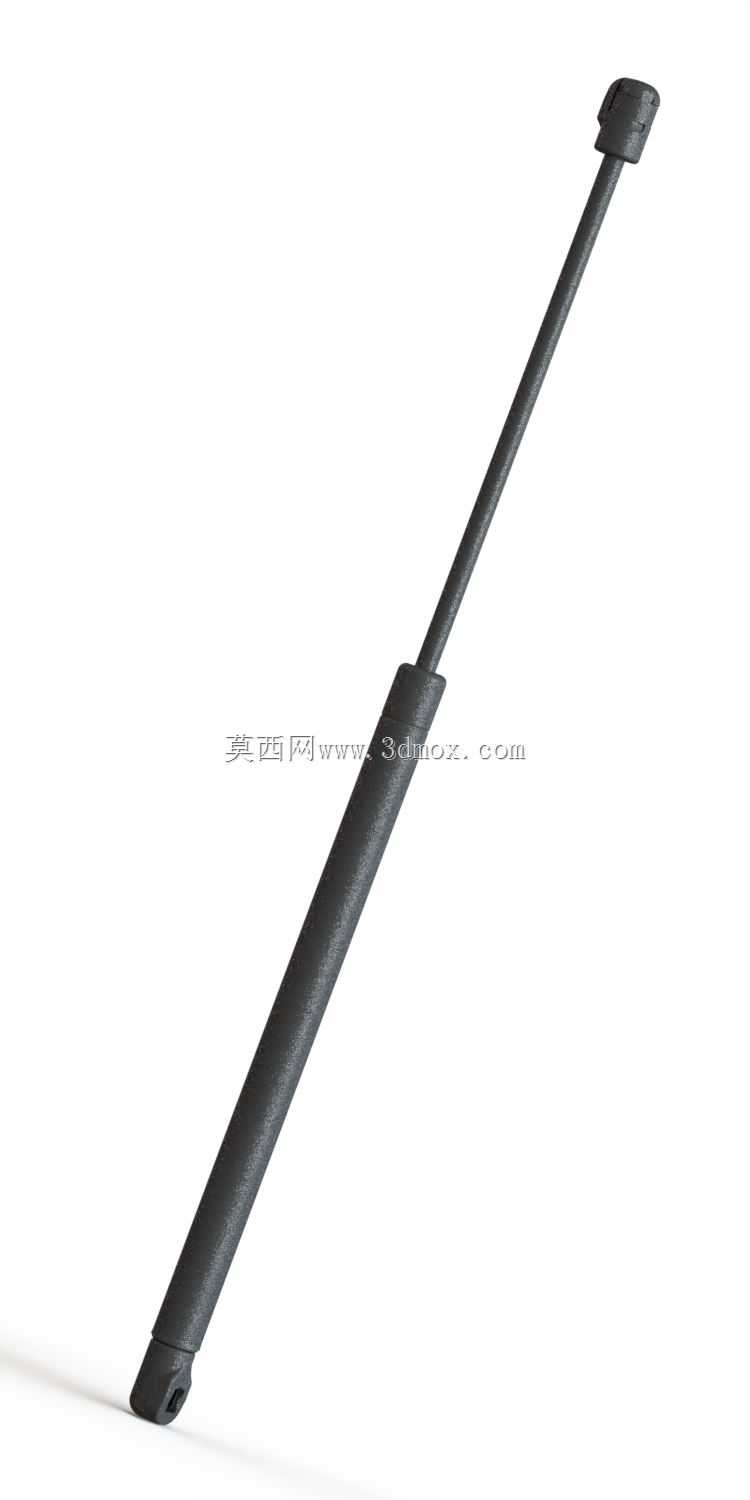

　　结构建模过程中，对所有配合面做了精确的尺寸还原，包括缸筒外壁的防滑纹理、两端球头的连接结构、活塞杆表面的粗糙度处理都做了对应呈现，模型可以直接用于设备的装配干涉检查、运动仿真，验证安装位置是否合理，行程范围内是否会和周边结构发生碰撞，不需要再对模型做二次修整。不同于简化的示意模型，这款模型还原了气弹簧完全伸展、压缩状态下的所有尺寸边界，在做设备整体布局设计时，可以直接调用模型来预留安装空间，确定周边管线、结构件的布置位置，避免后期生产装配时出现空间不足的问题。

　　在日常维护层面，这类气弹簧属于免维护部件，正常使用周期内不需要补充气体或者更换润滑油，活塞杆表面要避免粘附油漆、水泥、油污等杂质，防止杂质进入密封圈导致密封失效，安装过程中不要对缸筒进行焊接、打孔等加工，避免缸筒强度受损或者内部高压气体喷出造成安全事故。如果在使用过程中出现支撑力下降、伸缩卡滞的问题，要整体更换气弹簧，不建议自行拆解维修，避免内部高压气体造成伤害。
