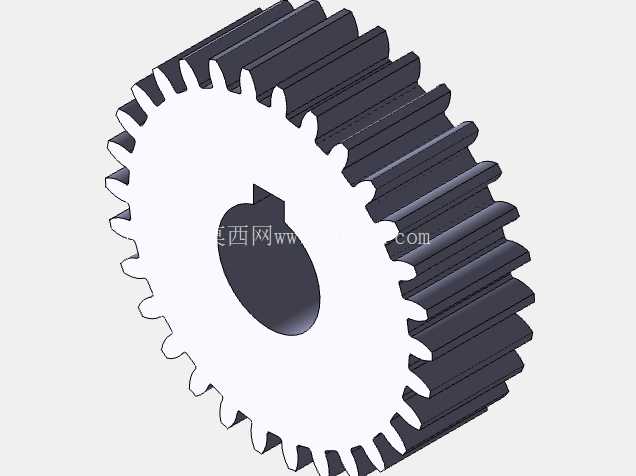

带可调节内衬衬垫的直齿圆柱齿轮

在非标自动化传动链路、小型试验台架搭建以及原型机迭代开发场景中，经常会遇到齿轮安装孔位与现有轴径不匹配、装配后存在微小偏心需要补偿的问题，常规固定内孔齿轮往往需要额外加工轴套、重新配做键槽，不仅拉长装配调试周期，遇到小批量多版本的原型验证场景时，还会产生大量零散的定制加工成本，这款带可调节内衬衬垫的直齿圆柱齿轮，正是针对这类工程痛点做的结构优化设计。从实际传动用途来看，该齿轮属于平行轴直齿传动构件，适用于低速、中载的开式或半开式传动场景，常见于小型输送线的动力传递工位、试验设备的调速传动组、定制工装的动力输出端，这类场景普遍存在安装基准存在加工公差、轴系装配后有微小偏移、后期需要调整传动比更换轴件的需求，传统固定孔齿轮在这类场景下适配性极差，一旦轴径或安装位有变动就只能重新制作齿轮，而这款齿轮的可调内衬结构，刚好填补了这类场景的零件适配空白。

从功能特性上看，这款齿轮采用实心铁齿基体设计，轮齿部分为标准渐开线直齿齿形，齿向公差、齿形公差满足常规通用传动的精度要求，能够保证啮合过程中传动平稳，不会出现额外的冲击载荷；核心的功能亮点集中在内孔的可调节衬垫结构上，该衬垫为填充式结构，并非传统的分体轴套，而是与齿轮基体预留的调节区间配合，能够在设计允许的范围内微调内孔的实际直径，同时可以补偿一定范围内的轴偏心，不需要额外加工偏心套就可以抵消轴系加工、装配带来的同轴度误差，在原型制作阶段，工程师不需要严格控制轴的加工精度到极高公差等级，通过衬垫的调节量就可以完成装配，大幅降低前期试制的加工成本和装配难度。

设计思路上，这款齿轮没有采用复杂的可调胀套结构，而是用内嵌式填充衬垫的方案，一方面保证了齿轮基体的整体刚性，实心齿坯的结构让齿轮在承受冲击载荷时不会出现轮毂开裂的问题，另一方面填充衬垫的调节方式操作简单，不需要额外的锁紧螺钉或者压紧结构，装配时只需要根据实际轴径调整衬垫的填充量，就可以实现孔与轴的过盈或者过渡配合，同时键槽位置也预留了调整空间，不会因为内孔微调导致键槽错位；在设计时特意将衬垫的调节范围控制在合理区间内，避免过大的调节量影响齿轮整体的动平衡性能，毕竟直齿轮在传动时如果轮毂部分质量分布不均，转速提升后很容易产生振动，这款齿轮的衬垫填充区域为环形等厚设计，无论怎么调整内孔尺寸，衬垫部分的质量分布都是均匀对称的，不会额外带来动平衡问题。

从外形尺寸与安装边界来看，这款齿轮的齿顶圆、齿根圆尺寸符合标准模数直齿轮的参数规范，轮毂厚度满足常规传动的轴向安装要求，不需要额外加装轮毂垫片就可以实现轴向定位；内孔的调节范围覆盖了常用的几个轴径区间，在最大调节量下，衬垫与齿轮基体的结合强度仍然能够传递额定扭矩，不会出现衬垫打滑、孔轴松脱的问题；安装时需要注意，该齿轮的轴向定位面为轮毂的两个端面，装配时要保证端面与轴的垂直度，避免因为端面倾斜导致轮齿偏载，另外由于衬垫为填充式结构，装配时不要用硬物直接敲击衬垫部位，防止衬垫变形影响调节精度，在长期使用过程中，如果衬垫出现磨损，可以单独更换填充衬垫，不需要更换整个齿轮基体，进一步降低了设备的后期维护成本。在实际选型应用中，这款齿轮尤其适合研发阶段的设备迭代使用，当传动链路的轴径、安装位置还在频繁调整时，不需要每改一次轴系就重新加工齿轮，只需要调整内衬衬垫的尺寸就可以完成适配，大幅缩短研发周期，同时在一些小批量定制设备中，不同客户的安装轴径存在细微差异时，也可以用同一款齿轮基体搭配不同填充量的衬垫来满足需求，减少零件的备货种类，降低生产管理成本。
