带法兰安装结构的重载传动圆柱齿轮

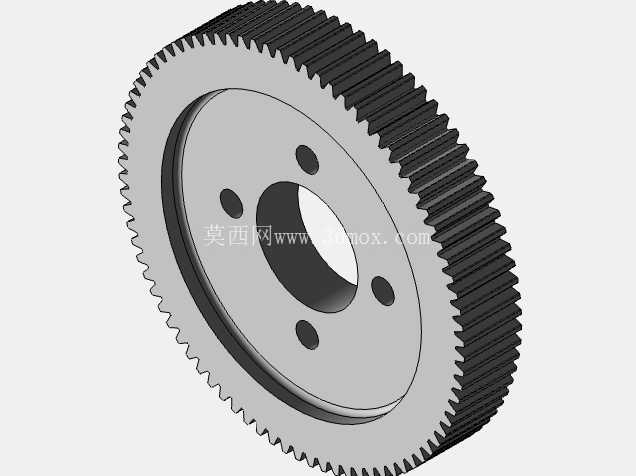

　　这款带法兰结构的重载圆柱齿轮，主要面向大扭矩工况的传动链路设计，常见于冶金设备的辊道传动、重型输送机的驱动端、大型工程机械的动力分配单元，也可适配矿山破碎设备的减速机构输出级，在需要长期承受交变冲击载荷、连续运转时长较高的传动场景中，能保持稳定的啮合精度与传动效率。从结构设计逻辑来看，齿轮本体采用直齿圆柱齿形，齿部参数经过载荷校核，齿宽取值偏大，目的是在同等模数下提升单齿接触面积，降低单位齿面的接触应力，避免重载工况下出现齿面点蚀、断齿等失效形式。中心的通孔为轴系安装位，孔壁预留了键槽配合空间，可与传动轴通过平键实现周向固定，传递额定扭矩。

　　法兰端面上均匀分布的四个安装孔，是这款齿轮区别于普通光孔圆柱齿轮的核心设计：四个孔沿法兰端面圆周等角度排布，既可以通过螺栓实现齿轮与轮毂、连接法兰的轴向锁紧，也能在需要调整传动侧隙的装配场景中，配合止口结构快速完成同轴度找正，大幅降低现场装配的调校难度。从安装边界来看，齿轮的齿顶圆、法兰外圆、中心安装孔三者保持严格的同轴度公差，端面跳动与径向跳动公差均按重载传动件的精度等级取值，装配时需保证安装基准面与法兰端面完全贴合，避免因安装偏斜导致齿面偏载，加速齿面磨损。齿形加工时预留了合理的修缘量，能抵消齿轮受载变形带来的啮合冲击，降低运转过程中的传动噪音，同时延长齿面的疲劳寿命。

　　在实际选型应用中，这类带法兰的重载齿轮通常配对同参数的小齿轮使用，中心距需严格按照齿顶间隙要求调整，齿侧间隙取值要兼顾热胀冷缩的变形量与传动换向的空程要求，若应用在开式传动场景，还需配套对应的防尘护罩，避免硬质颗粒进入啮合区造成齿面磨粒磨损。设计过程中，法兰与齿轮本体采用一体化结构，避免了分体式装配带来的连接松动风险，法兰根部做了圆弧过渡处理，减少应力集中，在承受大扭矩冲击时，不会出现法兰根部断裂的问题。齿部的材料选型通常适配中碳合金钢调质后表面淬火的工艺路线，齿面硬度能满足重载工况的耐磨要求，芯部韧性足够承受冲击载荷，法兰部分的厚度经过刚度校核，在螺栓锁紧力与轴向载荷共同作用下不会发生翘曲变形，保证啮合过程中齿轮的轴向位置稳定。

　　对于设备维护端来说，这种法兰式安装结构的齿轮更换效率更高，不需要对整个轴系进行拆解，只需拆除法兰连接螺栓即可完成齿轮的更换，大幅缩短重型设备的停机维护时间，在连续生产要求较高的冶金、矿山、物流输送场景中，这种结构设计的优势尤为明显。在三维建模过程中，齿形采用渐开线齿廓精确生成，每个轮齿的齿厚、齿距偏差都按照对应精度等级的公差带进行参数化设置，安装孔的位置度、法兰端面的平面度都做了对应的几何公差标注，能直接导入工程图模块生成加工图纸，也可直接导入装配环境完成传动链路的干涉检查、运动仿真，验证传动过程中是否存在卡滞、侧隙不合理等问题，为后续的加工制造、装配调试提供准确的三维模型依据。
