1620RE4U型ROM只读存储芯片结构

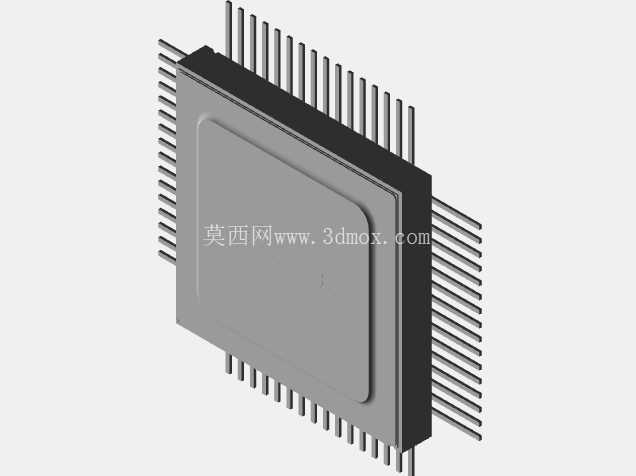

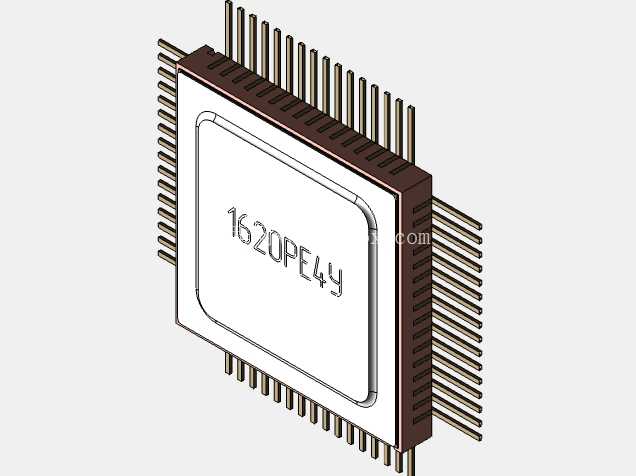

　　在嵌入式控制板卡、工业测控终端、消费类电子主板的电路设计环节，存储芯片的三维结构建模是PCB布局、结构干涉校验、整机热仿真的核心前置工作，1620RE4U型ROM只读存储芯片作为板载非易失性存储器件，其三维模型的精度直接决定了板卡组装阶段的良率上限。这类芯片采用方形扁平无引脚封装搭配四周伸出的鸥翼式引脚结构，建模时首先要确认引脚的共面度公差，常规工业级应用场景下，引脚共面度偏差需控制在0.1mm以内，否则过回流焊时极易出现虚焊、连锡等工艺缺陷，建模过程中会将每根引脚的折弯半径、伸出长度、引脚间距做等比例还原，引脚间距严格遵循对应封装的标准节距，确保导入PCB设计软件后能与焊盘位置完全匹配。从实际应用场景来看，这类ROM芯片多用于存储设备的底层固件程序，比如工业变频器的参数固化存储、智能电表的计量程序存储、小型家电的控制逻辑存储，工作过程中不需要频繁写入数据，仅在上电时读取预存的程序指令，因此其结构设计优先保障引脚的焊接可靠性与封装的抗机械应力能力，芯片主体的塑封外壳采用耐高温环氧树脂材质，建模时会还原外壳边缘的微小倒角，避免在结构装配时与周边的屏蔽罩、固定柱产生硬接触干涉。

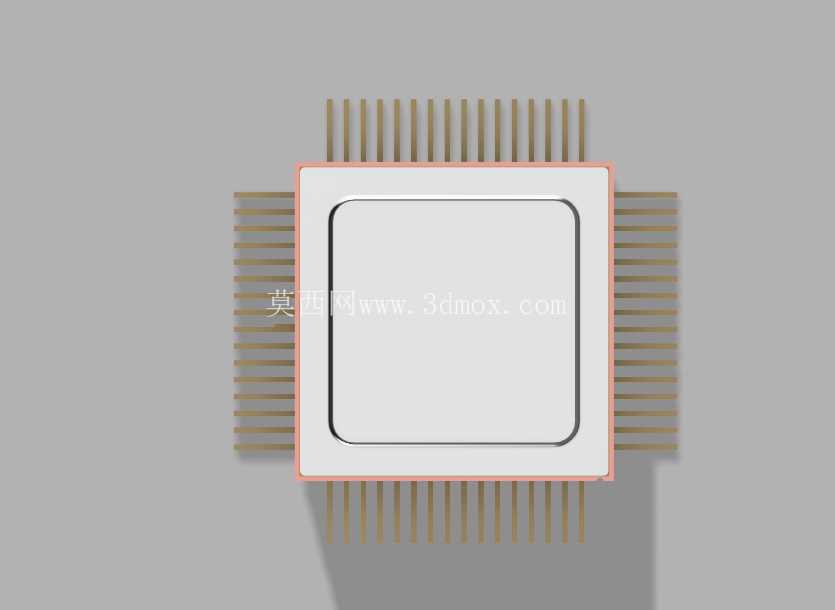

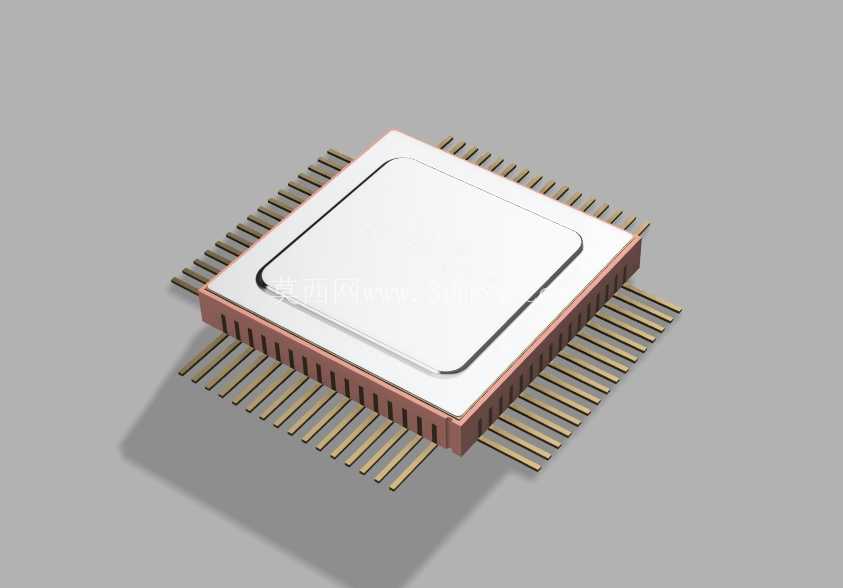

　　在设计思路上，这类芯片的三维建模不需要还原内部的晶圆走线结构，仅需要对外部可接触的结构特征做精准复刻：首先确定芯片本体的长宽尺寸与厚度，本体四周的引脚分为四组均匀分布在四个侧边，每根引脚的截面尺寸、伸出本体的长度、向下折弯的高度都要与实物 datasheet 标注的安装尺寸完全一致，建模时会特意标注引脚底部到芯片本体背面的高度差，这个尺寸是SMT贴装时钢网厚度设置、吸嘴拾取高度校准的关键参考参数。很多初级结构工程师在做板卡建模时容易忽略芯片引脚的倾斜角度，实际上鸥翼式引脚的外倾角度直接影响焊接时的锡膏爬升效果，建模时将引脚的倾斜角度按实物做1:1还原，能提前校验引脚与周边走线、过孔的安全距离，避免生产时出现引脚短路的问题。

　　从安装边界来看，这类芯片在板卡上布置时，需要在芯片本体周边预留至少2mm的工艺空间，一方面满足SMT贴片机吸嘴的拾取操作空间，另一方面也给后续返修时的热风枪操作预留作业位置，模型中会体现芯片塑封本体顶部的平整区域，这个区域是丝印标注型号、生产批次的位置，建模时保持该区域的平面度，能方便后续在三维装配环境中添加丝印标识，模拟整机的丝印效果。另外，芯片的塑封外壳与引脚结合的位置做了微小的溢胶结构还原，这个细节虽然不影响整体装配尺寸，但在做高精度热仿真时，溢胶区域的材质属性会影响芯片整体的散热路径，还原该特征能让热仿真的结果更贴近实际工作状态。在做整机结构的跌落仿真时，芯片引脚的结构强度是重点校验项，建模时将引脚与塑封本体的结合位置做一体化处理，能更准确模拟跌落过程中引脚受冲击后的形变情况，提前预判板卡跌落时的芯片引脚断裂风险。不同于BGA封装的存储芯片，这种四周引出引脚的ROM芯片在手工返修时难度更低，因此在很多小批量生产的工业控制板卡上应用广泛，其三维模型除了用于结构干涉校验，还可以用于生产作业指导书的三维可视化制作，让产线操作人员更直观地识别芯片的安装方向，避免出现芯片反向贴装的工艺错误。

　　建模时特意在芯片本体的一角做了方向标识特征的还原，这个小缺口是芯片安装方向的定位标记，对应PCB板上的丝印圆点，还原这个特征能在三维装配阶段就检查芯片的安装方向是否正确，减少前期设计阶段的方向错误问题。从尺寸链的角度来看，芯片安装到PCB板上之后，引脚顶部到PCB板面的高度、芯片本体顶部到PCB板面的高度，都是板卡堆叠设计时的关键尺寸，比如板卡上方需要安装屏蔽罩时，屏蔽罩的内部净空高度必须大于芯片本体的顶部高度，否则会出现屏蔽罩压歪芯片的问题，模型中严格按照实物尺寸还原这些高度参数，能直接用于堆叠尺寸的校验，不需要额外做尺寸换算。在做三防漆涂覆工艺的仿真时，芯片模型的表面特征也能帮助模拟三防漆在芯片表面的流动情况，提前预判引脚之间被三防漆连通的风险，优化涂覆的路径与厚度参数。
