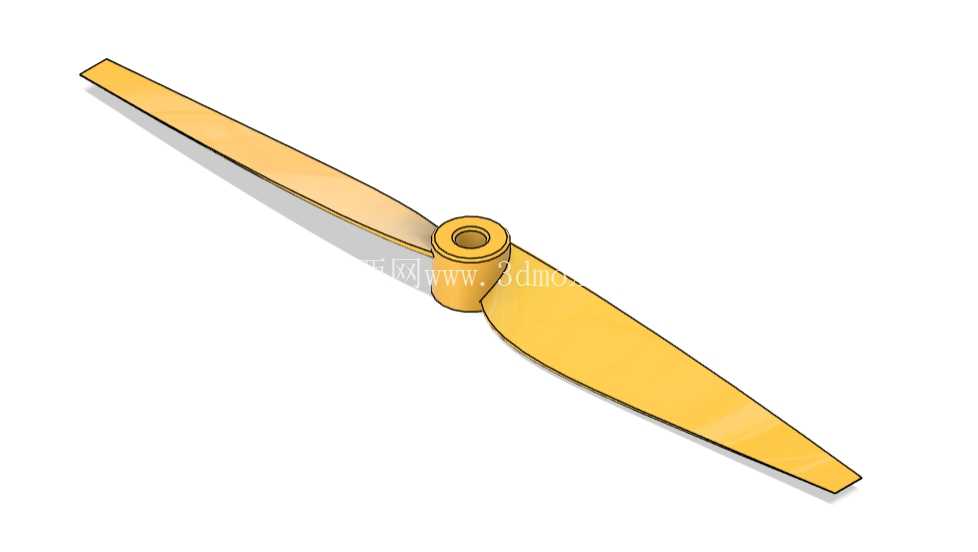

双叶片无人机用空气动力螺旋桨结构

在轻小型低空飞行器的动力链路中，螺旋桨作为直接将轴系旋转动能转化为空气推力的核心执行部件，其气动外形与安装适配性直接决定了整机的悬停稳定性、续航表现与机动响应速度，这款双叶片结构的螺旋桨，正是针对消费级无人机、小型遥控固定翼飞机、轻型航模这类低空空域应用场景开发的动力转换部件。

从实际装机使用的场景来看，这类双叶螺旋桨主要适配小功率外转子无刷电机，多用于起飞重量在1kg以内的多旋翼无人机、手抛式固定翼航模，以及小型教学用验证飞行器，承担整机垂直升力输出、平飞阶段前向推力供给的核心作用，在低空航拍、航模竞赛、教学气动实验这类场景中，能够在较低的电机转速下输出足够的推重比，避免过高转速带来的气动噪音与能量损耗。

在功能特性设计上，这款螺旋桨没有采用等距平直叶片的简易结构，而是沿叶片展向做了连续的扭角变化：靠近桨根的位置扭角更大，能够匹配桨根区域较低的线速度，保证该区域的气流攻角处于合理升阻比区间，避免失速；靠近桨尖的位置扭角逐步收小，适配桨尖更高的线速度，降低桨尖涡流带来的诱导阻力，整体气动轮廓经过平滑修型，叶片前后缘都做了圆弧过渡处理，能够在旋转过程中让气流平顺流过叶型表面，减少紊流产生的能量损耗，实际推力转化效率比等距平直桨提升明显。桨毂部分采用一体化的中心轴孔设计，轴孔内径适配常用的3mm、4mm微型电机输出轴，轴孔周边做了加厚凸台结构，能够承受螺旋桨高速旋转时的离心力拉扯，避免桨根位置出现应力断裂，同时桨毂下端面设计为平整贴合面，能够与电机转子端面完全贴合，安装后不会出现偏心晃动的问题，保证动平衡表现。

从设计思路的落地逻辑来看，这款螺旋桨的开发没有盲目追求多叶片的大拉力设计，而是针对轻小型飞行器的低雷诺数飞行环境做了针对性优化：轻小型飞行器的飞行速度普遍较低，飞行环境下的空气雷诺数远低于载人飞行器，双叶片结构在这种工况下的气动干扰更小，结构重量更轻，电机驱动时的转动惯量更低，飞行器做机动动作时的油门响应速度更快，不会因为桨叶转动惯量过大出现动作滞后的问题。叶片的翼型选择了低速下升阻比表现更优的平凸翼型，上表面做了平滑的弧度隆起，下表面相对平整，能够在较低的转速下获得足够的升力系数，同时叶片的弦长从桨根到桨尖逐步收窄，既保证了桨根位置的结构强度，又能降低桨尖位置的转动惯量，进一步提升响应速度。

在安装边界与尺寸适配层面，这款螺旋桨的整体展长控制在常用的8-10英寸区间，能够适配多数消费级无人机的机臂间距，安装后不会出现相邻桨叶打桨的问题；桨叶的最大厚度集中在桨根区域，向桨尖逐步减薄，既保证了结构强度，又控制了整体重量，单片桨叶重量控制在5g以内，不会给电机带来额外的负载。中心轴孔的设计预留了一定的适配余量，既可以通过顶丝直接固定在光轴电机上，也可以配合桨夹使用，适配不同安装方式的微型电机；桨毂的轴向高度控制在合理范围，安装后不会突出电机转子端面过多，避免影响飞行器的整体重心布局。需要注意的是，这类螺旋桨的安装需要保证两片桨叶的安装角完全一致，锁紧时要保证桨毂与电机轴的同轴度，避免高速旋转时出现振动，影响飞控的稳定性；在气动实验场景中，这款螺旋桨也可以作为CFD气动仿真、XFLR5翼型分析的基础验证模型，帮助设计人员快速验证低速翼型的推力、扭矩表现，为后续定制化桨叶开发提供基础参考数据。在实际装机测试中，这款螺旋桨在搭配常用的2204、2205系列无刷电机时，能够在3-4S锂电池供电下，单桨输出500-800g的静拉力，足够支撑1kg以内的整机完成悬停、快速机动等动作，同时因为叶型经过修型，高速旋转时的气动噪音比普通平直桨低3-5分贝，更适合对噪音有要求的航拍场景使用。
