航模用无刷外转电机结构设计

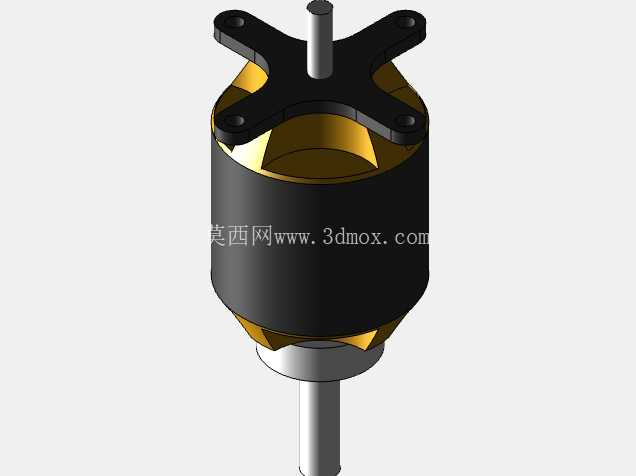

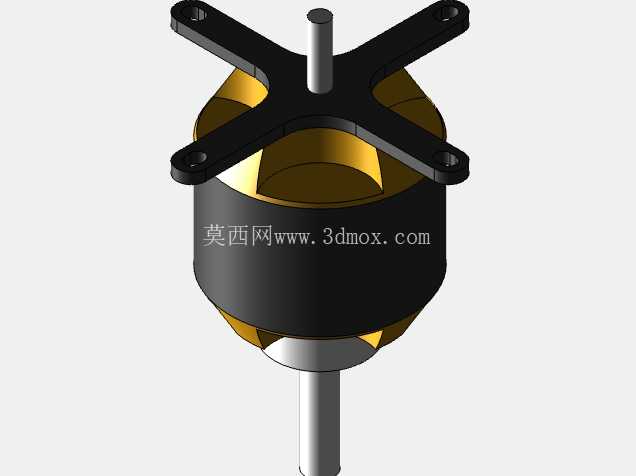

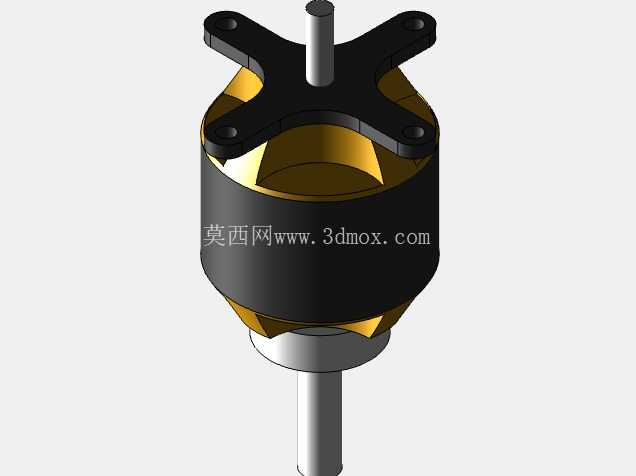

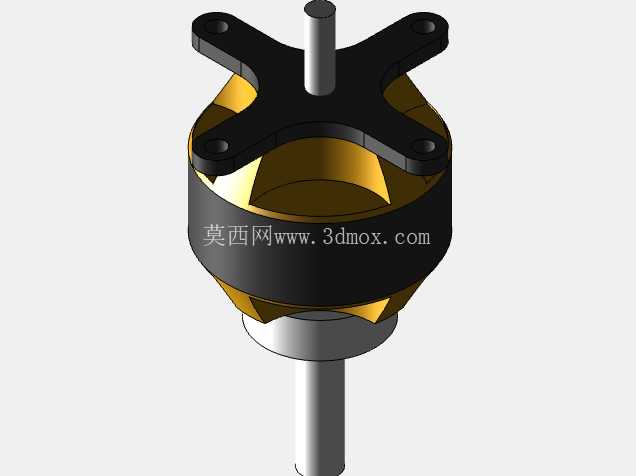

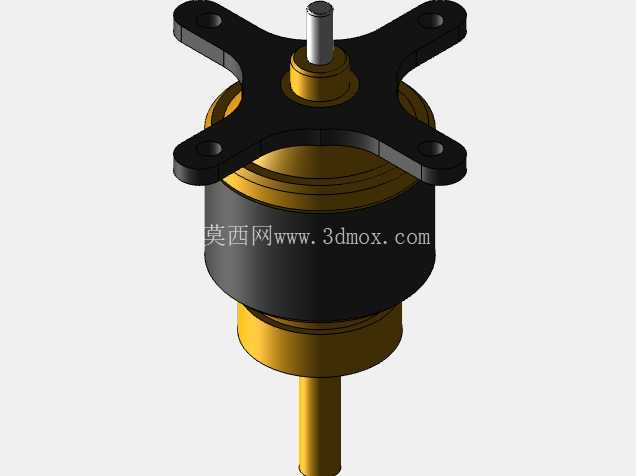

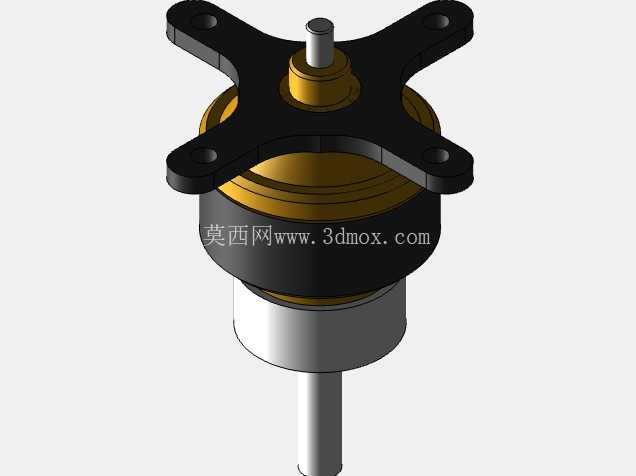

　　这款外转子无刷动力部件，主要面向小型固定翼航模、轻量级遥控飞行器的动力输出场景，在航模动力系统里，外转子结构的动力部件相比同规格内转子方案，能直接输出更大扭矩，省去复杂的减速齿轮组结构，降低整机传动环节的重量与故障概率，很适合追求轻量化、高推重比的小型飞行器使用。从结构设计逻辑来看，该部件采用十字型前置安装座，四个安装孔位对称分布在十字支臂末端，安装时可直接通过螺丝将动力单元固定在航模机身前端的防火板上，安装座与定子基座之间做了同轴定位台阶，装配时能快速保证电机输出轴与机身推力线重合，减少后期推力线校准的工作量，避免因安装偏心带来的飞行姿态偏移问题。

　　输出轴采用阶梯轴设计，前端细轴段用于安装螺旋桨，轴肩位置可对螺旋桨安装面做轴向定位，保证螺旋桨旋转平面与电机轴线垂直，降低高速旋转时的动不平衡量；后端轴段与定子铁芯做过盈配合，保证转子旋转时的同轴度，减少高速运转下的径向跳动。外转子壳采用导磁金属材质，内壁粘贴永磁体，转子壳与输出轴、前端安装座之间预留了均匀的气隙，气隙宽度控制在合理范围内，既保证磁路导通效率，又避免转子旋转时与定子发生扫膛故障。定子部分绕制三相绕组，绕组端部做了规整的排布与绝缘处理，避免高速振动下绕组线磨损短路，定子基座下端的出线端预留了足够的线长余量，方便与电调进行接线连接，接线位置做了应力释放结构，减少飞行过程中震动导致的接线松脱问题。

　　从安装边界来看，十字安装座的四个支臂长度适配主流小型固定翼航模的前端安装尺寸，安装孔位的间距符合航模领域通用的安装孔距标准，可直接替换同规格的其他外转子动力部件，无需对机身安装位做二次修改。转子外壳的外径尺寸适配常用的航模整流罩内径，装配后整流罩可完全包裹转子部分，降低飞行时的空气阻力。整体重量控制在轻量范围内，匹配100-300g级别的小型固定翼航模使用，搭配对应规格的螺旋桨可提供足够的静推力，满足航模起飞、特技动作的动力需求。

　　在实际使用场景中，这类动力部件的运转转速范围覆盖航模飞行的常用油门区间，低速运转时扭矩输出平稳，可满足航模滑翔阶段的低油门稳定运转需求，高速运转时动平衡表现稳定，不会出现明显的振动传导到机身，影响航载设备的正常工作。结构设计上充分考虑了航模使用中的维护需求，安装座与定子基座采用可拆卸的配合结构，后期如果需要更换轴承或者维护绕组，可直接拆解前端安装座进行操作，无需破坏整体结构。转子外壳的表面做了氧化处理，既能提升外壳的散热效率，又能避免长期使用中出现锈蚀问题，延长部件的使用寿命。输出轴采用高强度钢材加工，具备足够的抗扭强度与抗弯强度，可承受螺旋桨旋转时的反扭力与降落时可能出现的轻微冲击，避免轴体弯曲变形。在结构建模过程中，所有配合面都做了公差匹配设计，轴承安装位的公差符合精密转动部件的配合要求，保证轴承装配后无旷量，同时不会出现过盈量过大导致的轴承卡滞问题。绕组与定子铁芯的配合尺寸经过反复校验，保证磁钢与定子铁芯的对齐度，最大化提升磁能利用率，降低动力输出过程中的能量损耗，提升航模的续航时间。
