SunnySky X2212 KV980多旋翼无刷电机结构

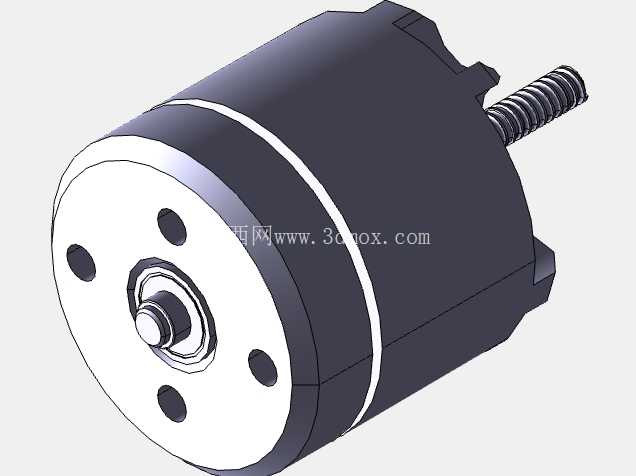

　　这款外转子无刷电机的三维结构还原，完全围绕多旋翼飞行器的实际装机需求展开设计，先从应用场景说起，这类KV980规格的2212电机，是中小型四轴、六轴多旋翼飞行器的主流动力选型，适配10寸左右的螺旋桨，单轴拉力覆盖800g-1200g区间，既可以用在消费级航拍无人机上，也能搭载在小型作业类多旋翼平台，承担轻量化的巡检、测绘载荷的动力输出需求，日常装机时要匹配20A-30A等级的电子调速器，供电适配3S-4S规格的锂聚合物电池，整套动力搭配的冗余度足够应对常规飞行中的气流扰动、姿态快速调整的扭矩输出需求。

　　从结构设计思路来看，外转子的结构布局本身就是为了提升扭矩输出效率，转子外壳直接和螺旋桨安装座联动，省去了传统内转子电机需要搭配减速齿轮组的传动损耗，转动部分的外壳做了环形凸台的限位设计，和定子端盖的配合间隙控制在0.2mm以内，既避免转动过程中出现扫膛问题，也能减少飞行中粉尘、水汽进入定子绕组的概率。前端的输出轴做了螺纹结构，搭配配套的桨帽可以直接锁紧螺旋桨，轴伸长度控制在12mm，刚好满足常规螺旋桨安装座的嵌入深度，不会因为轴伸过长导致桨叶安装后出现悬臂晃动，也不会因为轴伸过短导致桨帽锁紧行程不足。定子端的四个安装孔是按照16mm*19mm的孔距布局，这是22系列航模电机的通用安装孔位，适配市面上绝大多数多旋翼飞行器的机臂安装座，安装孔的沉台深度设计为2mm，使用M3规格的内六角螺丝固定时，螺丝头可以完全沉入沉台内，不会突出端盖表面干涉转子的转动。端盖中心的轴承位采用双轴承布局，靠近输出端的轴承承受径向的桨叶拉力与转动离心力，尾端的轴承承担轴系的定位作用，两个轴承的同轴度公差控制在0.02mm以内，能有效降低高转速下的轴系抖动，减少飞行过程中的动力震动传递到飞控或者航拍云台的概率。

　　定子绕组的排布采用12槽14极的槽极配比，这个配比的电机转动扭矩输出线性度更好，低速启动不会出现卡顿，高转速区间的运转噪音更低，适合多旋翼飞行器需要频繁调整转速来维持姿态稳定的使用场景。转子外壳的表面做了周向的散热筋结构？不对，这款模型还原的是光滑的圆柱外壳，实际外壳的壁厚设计为1.2mm，采用导磁的冷轧钢材冲压成型，既可以作为永磁体的安装载体，也能构成磁路的一部分，永磁体贴在转子外壳的内壁，和定子铁芯的气隙控制在0.3mm，这个气隙尺寸平衡了磁阻损耗和装配公差的要求，不会因为气隙过小导致装配难度提升，也不会因为气隙过大降低电机的运转效率。输出轴的尾部做了卡簧槽，安装卡簧后可以限制转子的轴向窜动，轴向窜动量控制在0.1mm以内，避免飞行过程中因为拉力变化导致转子前后窜动碰擦定子。从安装边界来说，电机的整体外径是28mm，机身长度不含输出轴是24mm，装机时需要给机臂端预留至少30mm的直径空间，避免相邻电机的螺旋桨出现打桨问题，输出轴的螺纹规格是M5，适配市面上绝大多数的航模螺旋桨安装孔，不需要额外做转接处理。

　　日常做结构设计选型时，这款电机的重量控制在50g左右，搭配1045规格的螺旋桨，3S供电下单轴最大拉力可以达到1100g左右，做四轴飞行器时整机起飞重量控制在1800g以内，动力冗余度可以保持在1.5倍以上，足够应对常规的飞行需求，哪怕是做简单的特技动作，动力输出也能跟上姿态调整的响应速度。建模的时候要注意，转子和定子之间的配合是转动副，实际装配时端盖和定子基座是过盈配合，永磁体和转子外壳是胶粘固定，输出轴和转子外壳是压装固定，这些连接关系在做装配仿真的时候要准确设置约束，不然做运动仿真的时候会出现部件错位的问题。另外端盖上的四个安装孔是通孔，没有做内螺纹，装机的时候需要在机臂的电机座上预先压入铜螺母，或者使用贯穿螺丝搭配螺母锁紧，不要直接在电机端盖的孔上攻丝，因为端盖的材质是铝合金，壁厚较薄，攻丝后的螺纹连接强度不足，飞行过程中容易出现螺丝松脱的问题。
