高性能启动用ETX900锂电池结构设计

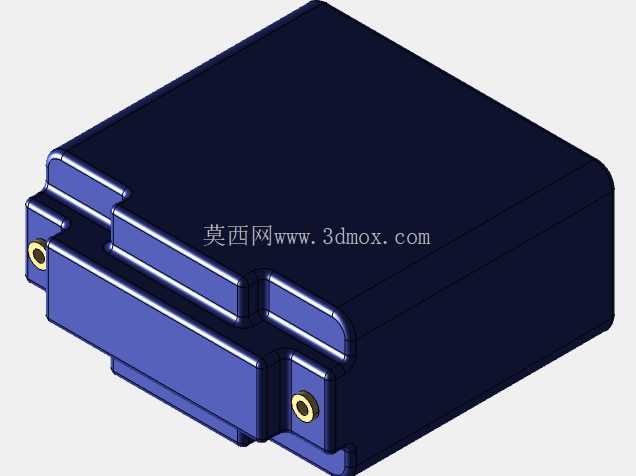

　　顶部的两个接线端子采用嵌件注塑工艺与壳体结合，端子材质为镀锡黄铜，内螺纹规格为M6，接线平面高出壳体顶面8mm，能够兼容常规的铜接线端子压接安装，端子周边设计了高度3mm的凸台围挡，防止安装时金属工具滑落造成正负极短路。壳体侧面设计了两条对称的竖向加强筋，筋条宽度4mm，突出壳体表面2mm，既能够提升壳体的抗挤压强度，也能在电池组批量堆叠运输时起到定位防滑的作用，同时加强筋之间的凹槽预留了散热通道，大电流放电时产生的热量可以通过凹槽形成的空气对流快速散出，避免电芯过热影响使用寿命。这款锂电池的设计定位是替代传统铅酸启动电池，主要适配大排量摩托车、全地形车、小型通用航空飞行器以及轻型竞速车辆的启动供电场景，相比同容量铅酸电池减重超过70%，能够在高振动、宽温域的使用环境下保持稳定的放电性能，解决传统铅酸电池低温启动乏力、自放电率高、循环寿命短的实际痛点。从结构设计层面来看，外壳采用高强度阻燃ABS材质一体注塑成型，壳体壁厚均匀控制在2.8mm，边角位置做了R5的圆弧过渡，既避免应力集中导致的壳体开裂，也能在安装过程中避免划伤配套设备的安装舱位。

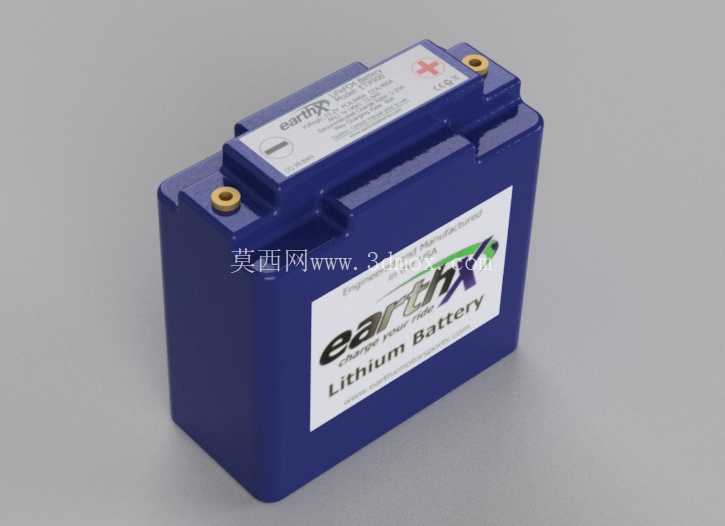

　　电池顶部的标签区域做了下沉0.5mm的凹槽设计，标签粘贴后不会高出壳体平面，避免安装或搬运过程中标签被剐蹭脱落，正负极标识采用模内注塑的凹凸字符搭配红色正极标识，即使标签磨损也能清晰分辨极性，降低反接风险。从安装边界来看，这款电池的外部轮廓尺寸完全匹配常规YTX9-BS规格铅酸电池的安装位，长度150mm、宽度87mm、高度105mm，底部预留了通用的安装固定卡槽，能够直接适配原有铅酸电池的安装压条与固定支架，不需要对配套设备的安装舱做任何改造即可直接替换，降低用户的替换成本。

　　内部电芯采用高倍率磷酸铁锂电芯串并联组合，内置一体化的电池管理系统，具备过充保护、过放保护、过流保护、短路保护以及温度保护功能，BMS电路板直接固定在壳体顶部的内卡槽中，与电芯之间采用环氧板做绝缘隔离，接线采用超声波焊接工艺连接，避免大电流放电时接线点虚接发热。在实际使用场景中，这款电池的持续放电倍率可以达到20C，峰值放电倍率能够达到30C，能够满足大排量发动机启动时瞬间的大电流需求，即使在-20℃的低温环境下，放电容量保持率也能达到80%以上，远优于传统铅酸电池的低温性能。同时电池的自放电率低于3%/月，长期存放不需要定期补充充电，解决了季节性使用的设备长期停放后电池亏电无法启动的问题。

　　壳体的密封结构采用超声波焊接工艺，上盖与下壳结合面设计了密封筋与密封槽配合，焊接后整体防护等级达到IP65，能够在雨天、泥泞路况下正常使用，不会因为进水导致电池故障。在建模过程中，所有配合尺寸都按照公差配合的要求做了预留，壳体与上盖的焊接余量控制在0.3mm，端子嵌件的定位公差控制在±0.1mm，确保批量生产时的装配一致性，电芯仓的内部尺寸比电芯包的外形尺寸大1.2mm，预留了缓冲泡棉的安装空间，能够吸收使用过程中的振动冲击，避免电芯受到挤压损坏。顶部的通气阀采用单向防爆阀设计，当电池内部因为异常情况导致压力升高时，阀门会自动开启泄压，避免壳体发生爆裂，提升使用安全性。
