航模用5A高压输入稳压UBEC电源模块

在航模、小型RC遥控设备的供电系统搭建中，接收机、舵机、飞控这类低压电子部件的供电稳定性，直接决定整套设备的运行可靠性，不少玩家都遇到过动力电池电压随放电下降、或者大电流输出时电压波动，导致控制端重启、舵机抖舵甚至失控的问题，这款5A规格的UBEC模块，就是专门针对这类高压电池供电场景设计的独立稳压单元，从结构设计到安装适配都围绕RC设备的实际使用环境做了针对性优化。

从实际功能来看，这款模块的核心作用是将动力锂电池的高压输入，转换为RC电子设备通用的稳定低压输出，持续输出能力达到5A，足以同时给多颗大扭力舵机、飞控板、图传接收端等多个外设供电，避免直接从电调BEC取电时，电调自身发热导致的供电压降问题，也能隔离动力回路的电流杂波，减少电机运转时的电磁干扰对控制信号的影响。很多固定翼航模、攀爬遥控车、多旋翼无人机在改装大扭力舵机、加装额外外设时，原装电调的BEC输出电流不足，就需要搭配这类独立UBEC来分担供电负载，尤其是在使用6S及以上高压锂电池的场景下，模块的宽电压输入范围可以覆盖常用的航模锂电池输出区间，不需要额外做分压处理。

从结构设计思路上，这款模块采用了分体式的布局，主体的稳压电路部分做了全封闭的塑壳封装，一方面可以隔绝航模飞行、车辆行驶过程中溅入的泥水、灰尘，避免电路短路，另一方面塑壳的绝缘特性也能防止模块直接接触碳纤维机架、金属车架造成的短路风险。输出端采用了标准的杜邦针脚接口，直接兼容市面上绝大多数接收机、舵机的接线定义，不需要额外改线；输入端预留了红黑动力线，可以直接焊接在动力电池的回路上，或者接在电调的输入焊盘上，接线逻辑简单，新手也能快速完成接线。

外形尺寸与安装边界方面，模块主体的长方体塑壳长宽高控制得非常紧凑，不会占用过多的机架内部空间，底部延伸出的安装底板带有两个定位孔，可以直接用M2螺丝固定在航模的设备舱、遥控车的底盘预留安装位上，不需要额外做安装支架。安装时需要注意，模块的主体部分要尽量远离电调、电机这类强干扰源，同时要和电池、电调的发热部件留出至少3mm的散热间隙，避免高温环境下模块过热触发过温保护；接线时输入端的正负极不能接反，虽然模块自带反接保护电路，但长期反接还是会对内部电路造成不可逆的损伤，输出端的针脚定义要和接收机的供电接口对应，避免接反烧毁后端的电子设备。

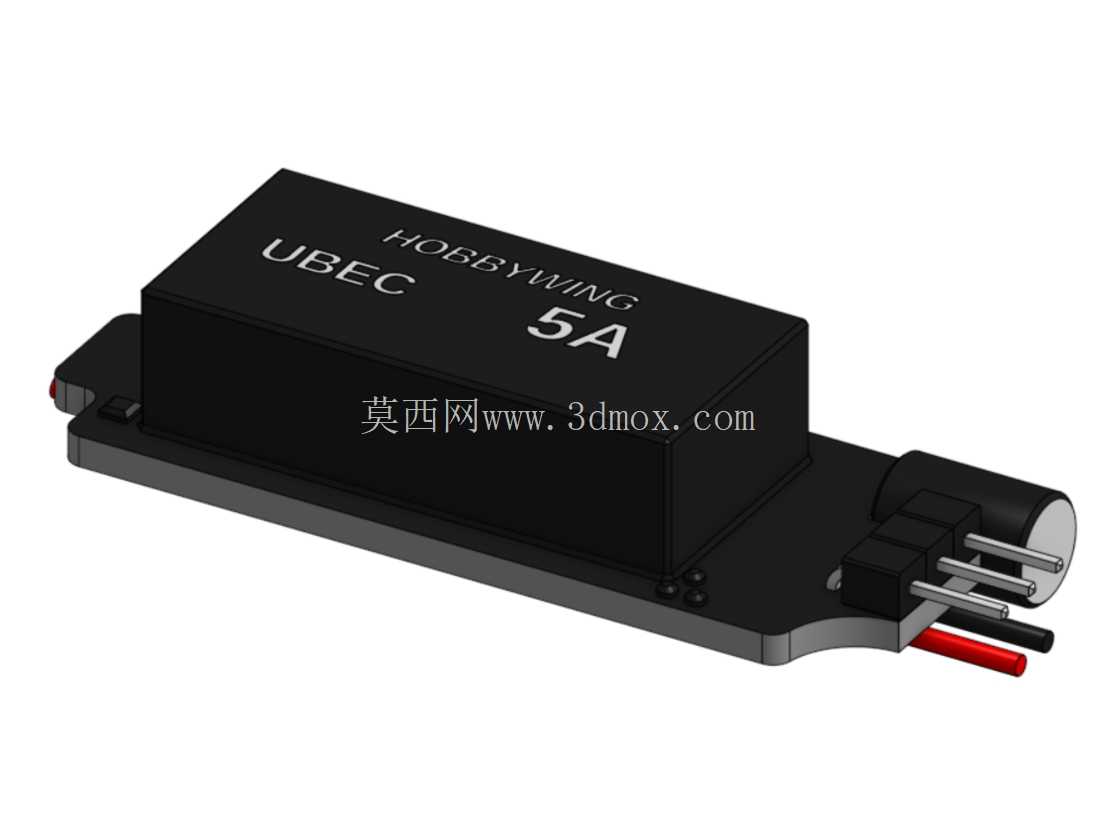

在实际使用场景中，这款UBEC除了常规的航模、RC遥控车使用外，也可以用在小型机器人、DIY智能小车的供电系统中，给主控板、舵机、传感器提供稳定的低压供电，相比普通的降压模块，它的抗干扰能力更强，输出纹波更小，不会因为电机启动的大电流冲击导致主控重启。模块的外壳上做了清晰的参数丝印，接线时可以直接对照丝印确认引脚定义，避免接错线；底部的安装板做了圆角处理，不会划伤机架上的线材，也不会在安装时刮手。从建模细节来看，模型还原了实物的接口位置、安装孔位、外壳丝印以及线材的出线方向，结构设计人员在做RC设备整机装配设计时，可以直接导入这个模型做干涉检查，确认模块在设备舱内的安装空间是否足够，接线的走线路径是否合理，避免实际装机时出现尺寸不匹配、和其他部件干涉的问题。
