八槽外啮合日内瓦间歇驱动机构

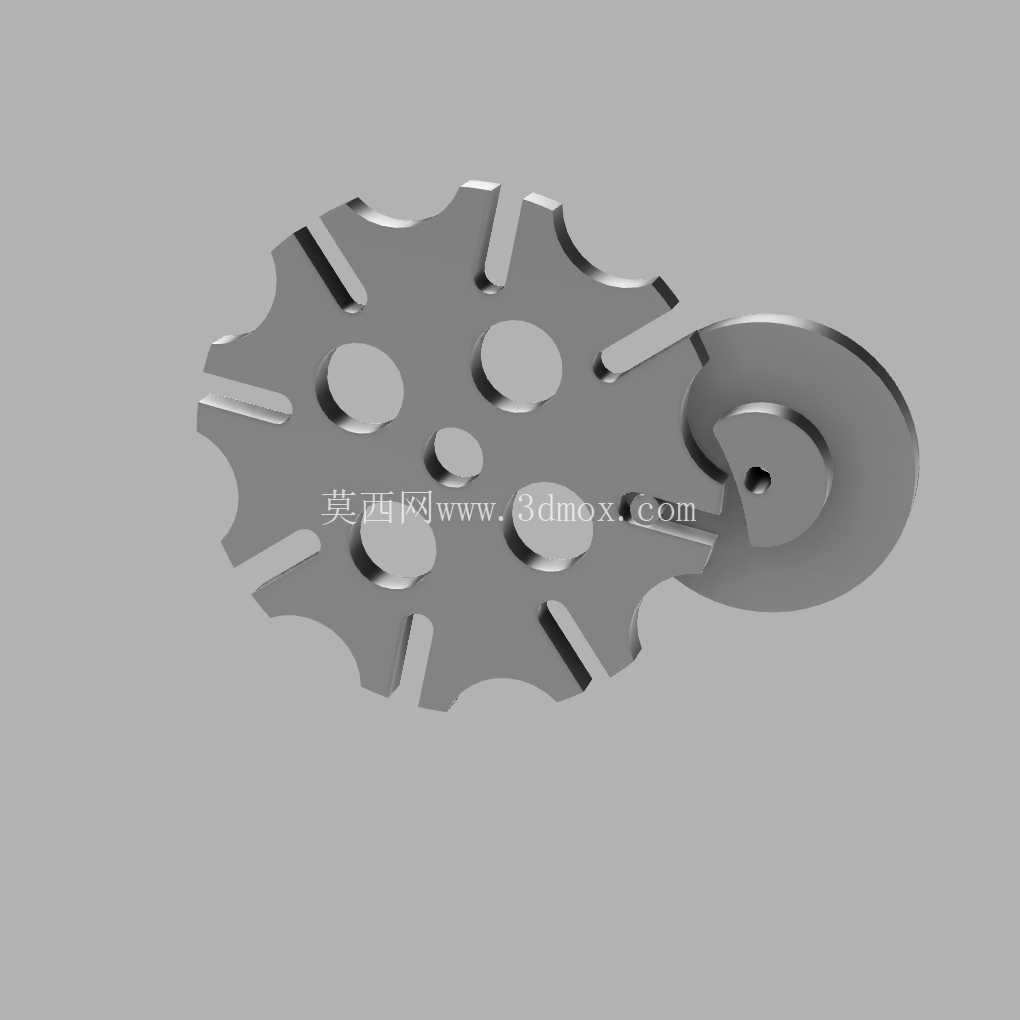

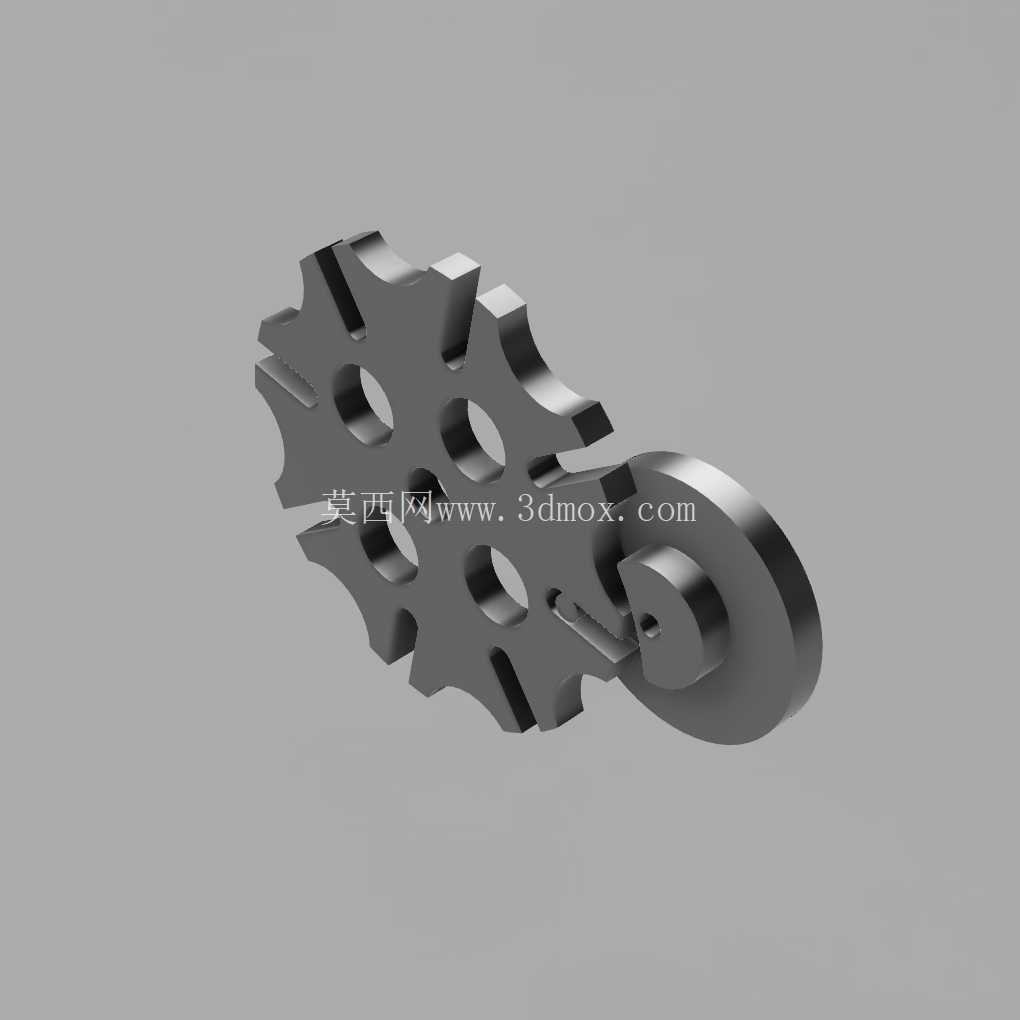

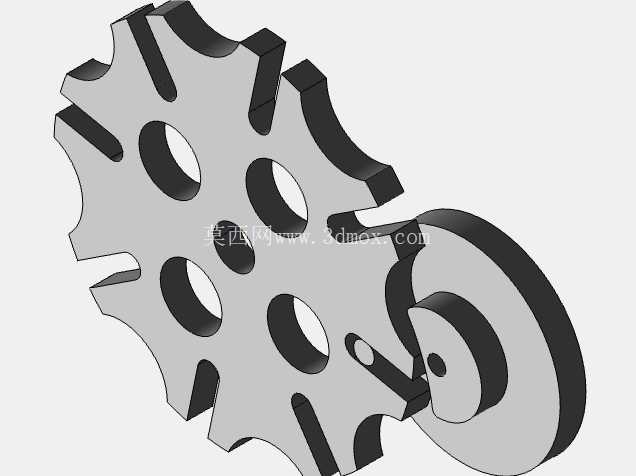

　　在多工位自动化装配、检测类设备的传动链设计中，间歇分度机构的选型直接决定整机节拍稳定性与定位精度，传统棘轮机构存在冲击大、分度精度不足的问题，凸轮分割器成本偏高且定制周期长，而优化后的八槽日内瓦驱动机构，恰好填补了中低速、固定分度节拍场景下的传动需求空白。这套机构核心由主动拨盘与从动槽轮两部分组成，拨盘上的圆柱销在进入槽轮径向槽时带动槽轮转动，销脱离槽后槽轮由锁止弧定位保持静止，实现精准的间歇转位动作。

　　八槽的结构配置对应每次转位45度的分度角，单周期内从动件的运动时间与静止时间比值经过优化，相比常规六槽、四槽日内瓦机构，该结构的动程角更大，拨销进入和脱离槽口时的角加速度变化更平缓，能有效降低高速运转下的刚性冲击，适配每分钟120次以内的间歇分度工况，可直接用于多工位转盘送料、印刷设备走纸机构、食品包装线的工位切换、轻工机械的间歇进给单元。从结构设计逻辑来看，槽轮上的减重孔并非随意开设，每个孔的位置都经过动平衡校核，在保证槽轮整体刚性的前提下尽可能降低转动惯量，减少启停阶段的惯性冲击，同时拨盘的锁止弧与槽轮的凹弧配合面经过公差优化，采用基孔制间隙配合，锁止状态下槽轮的周向窜动量控制在0.02mm以内，避免静止工位出现偏移。

　　安装边界上，整套机构的轴向厚度可根据实际安装空间调整，输入轴与输出轴呈平行布置，中心距尺寸可根据负载需求等比例缩放，拨盘的输入轴端可直接连接伺服电机或同步带轮，槽轮的输出轴端可搭载多工位转盘、工装夹具等负载，安装时需保证两轴的平行度公差在0.01mm/100mm以内，否则会加剧槽口磨损，缩短机构使用寿命。实际应用中，这类外啮合日内瓦机构相比内啮合结构，装配调试难度更低，维护时无需拆解整个传动箱即可更换磨损的拨销，适合在中小型自动化设备中推广使用。

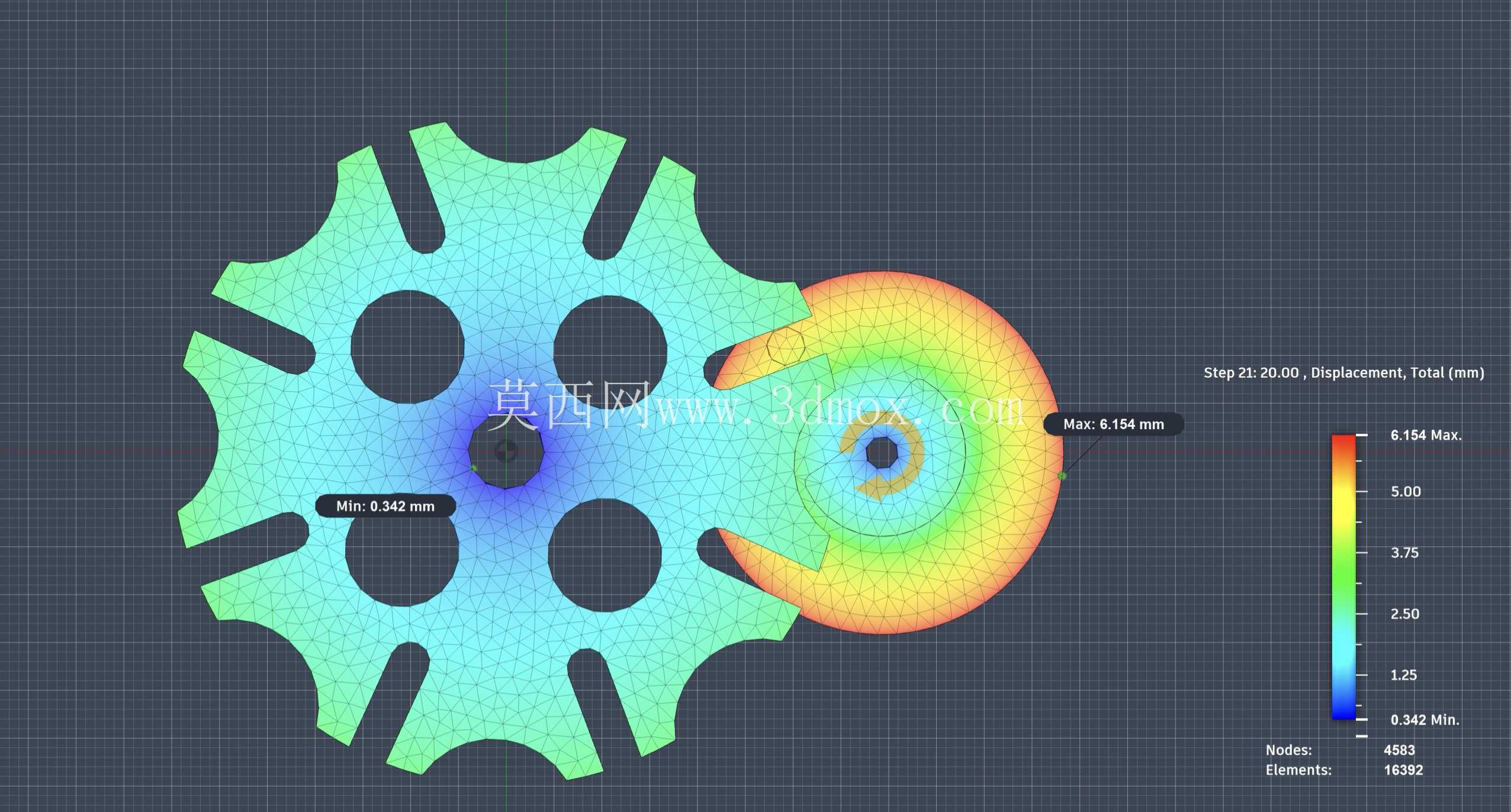

　　针对低惯量操作场景的优化设计，主要体现在槽轮的轮缘厚度与拨销的直径匹配上，槽口的倒角设计避免了拨销进入时的卡滞，同时接触面的硬度经过调质处理，表面硬度达到HRC28-32，能承受长期反复的接触冲击，无需频繁更换易损件。在工业耐用性验证层面，机构的运动副均采用脂润滑方式，日常维护周期可达6000工作小时，适配工厂车间的连续生产需求。不同于复杂的数控分度台，这套纯机械结构的间歇机构无需复杂的控制程序，仅通过恒定转速的动力输入即可实现固定节拍的间歇运动，在一些对成本敏感、分度角度固定的设备场景中，能大幅降低电控系统的复杂度与整机成本。设计过程中对槽轮的槽口位置度、拨销的同轴度都有明确的形位公差要求，建模时已将各零件的配合公差、安装基准面都做了明确标注，可直接导出工程图用于机加工生产，也可导入动力学仿真软件做进一步的负载校核，针对不同的安装空间需求，还可在现有结构基础上调整锁止弧的包角、拨销的伸出长度，适配不同的轴向安装空间限制。
