亚音速低速风洞空气动力学测试装置

　　这套低速风洞测试装置，核心服务于低雷诺数工况下的小型空气动力学模型试验场景，是高校航空航天专业教学、小型飞行器研发团队初期方案验证、民用流体力学特性研究场景中常用的试验设备，可完成机翼翼型、手掷滑翔机、小型无人机气动布局等对象的流场特性测试，获取可靠的气动参数支撑设计迭代。从功能架构来看，整套装置采用开路吸力型布局，气流从进气端进入后，先经过前端的整流结构完成气流匀整，再通过平滑收缩的锥段实现气流均匀加速，进入中部的测试段后完成被测模型的各项气动参数采集，最后经尾部的后扩散器结构完成静压恢复，减少出口段的气流湍动对测试段流场稳定性的干扰。

　　设计阶段重点考虑了测试段流场的均匀性，在收缩段与测试段之间设置了蜂窝整流结构，可直接排除大尺度的流体涡旋，避免非均匀来流导致测试数据出现偏差；同时在流道内壁做了无滑移壁面的边界处理，匹配实际流体流动的壁面约束特性，让仿真与实际测试的流场状态保持一致。整套流道的结构设计围绕测试段的流场品质展开，收缩段的型线采用了平滑过渡的曲面设计，避免截面突变带来的气流分离，保证气流从沉降室进入收缩锥段时能够均匀加速，符合连续性原理的流速变化规律，让测试段内的气流保持紧密堆积的线性流动状态，减少局部湍动对测试结果的影响。

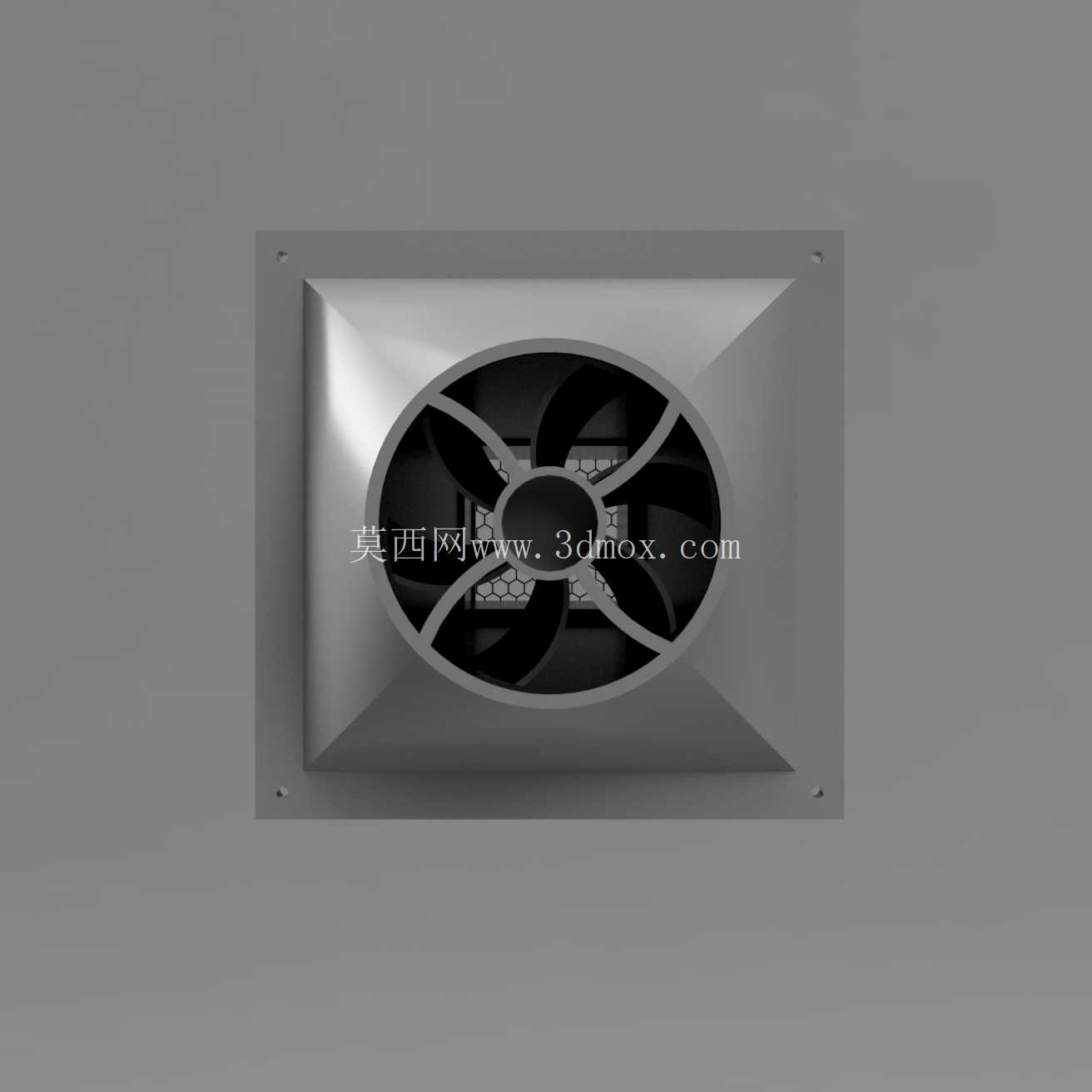

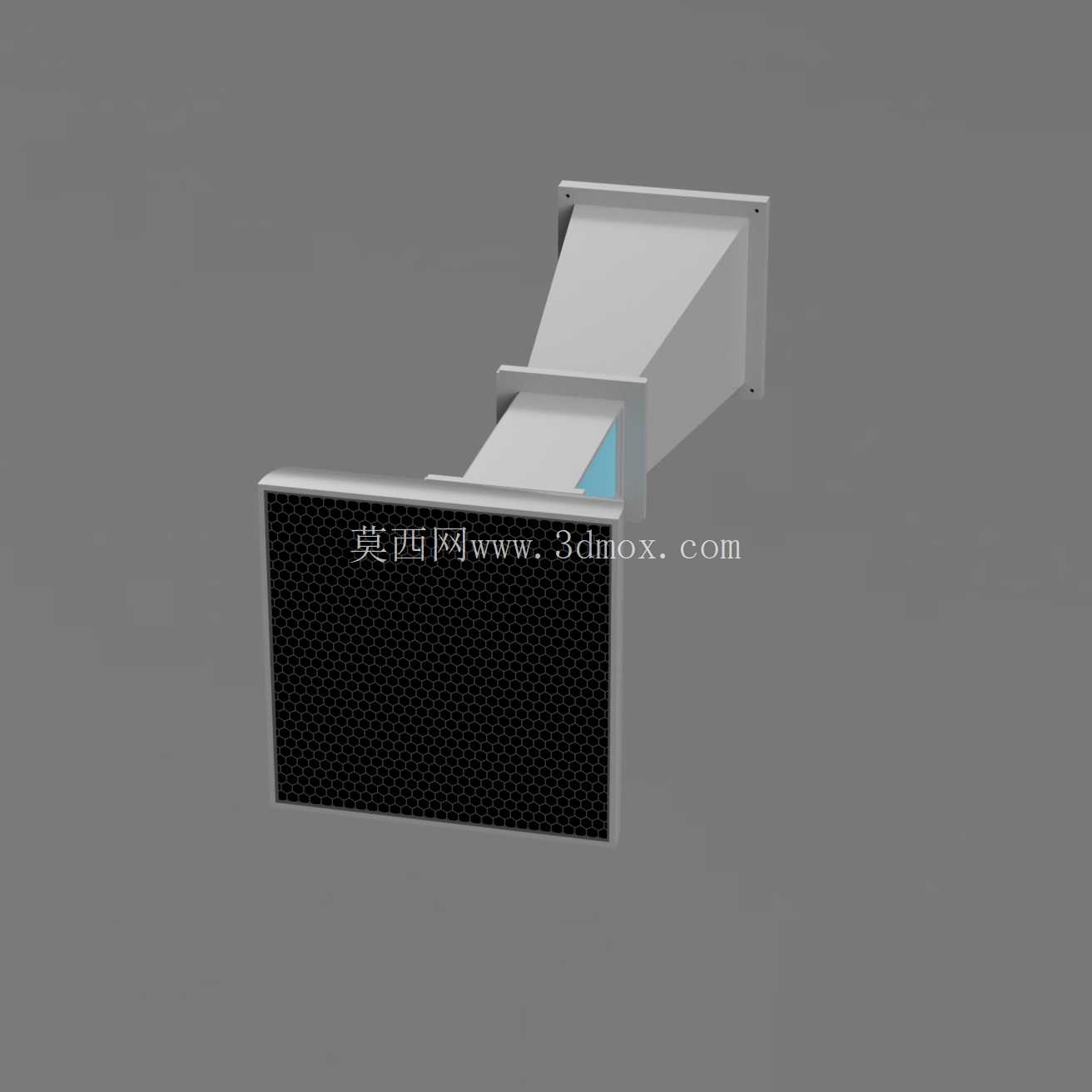

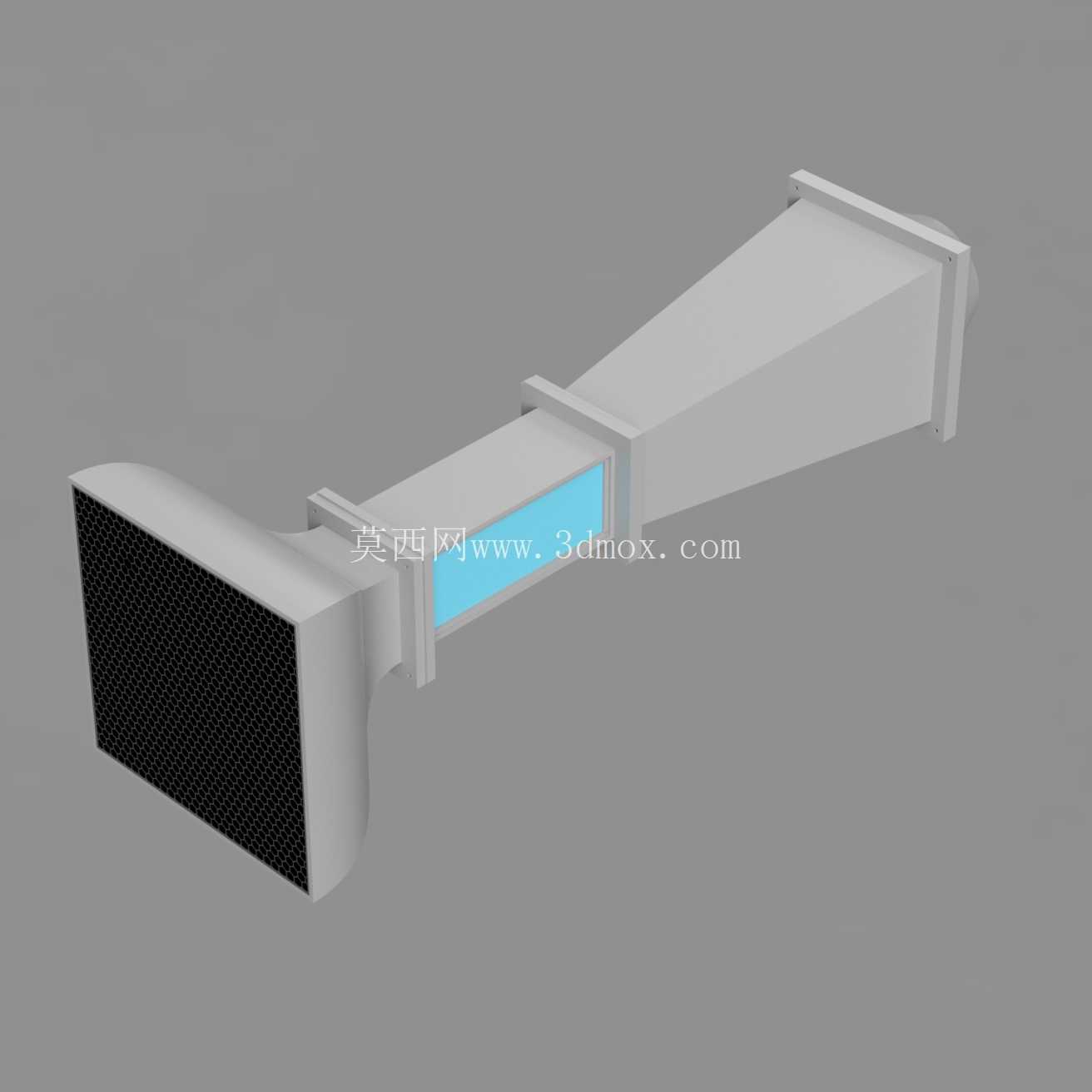

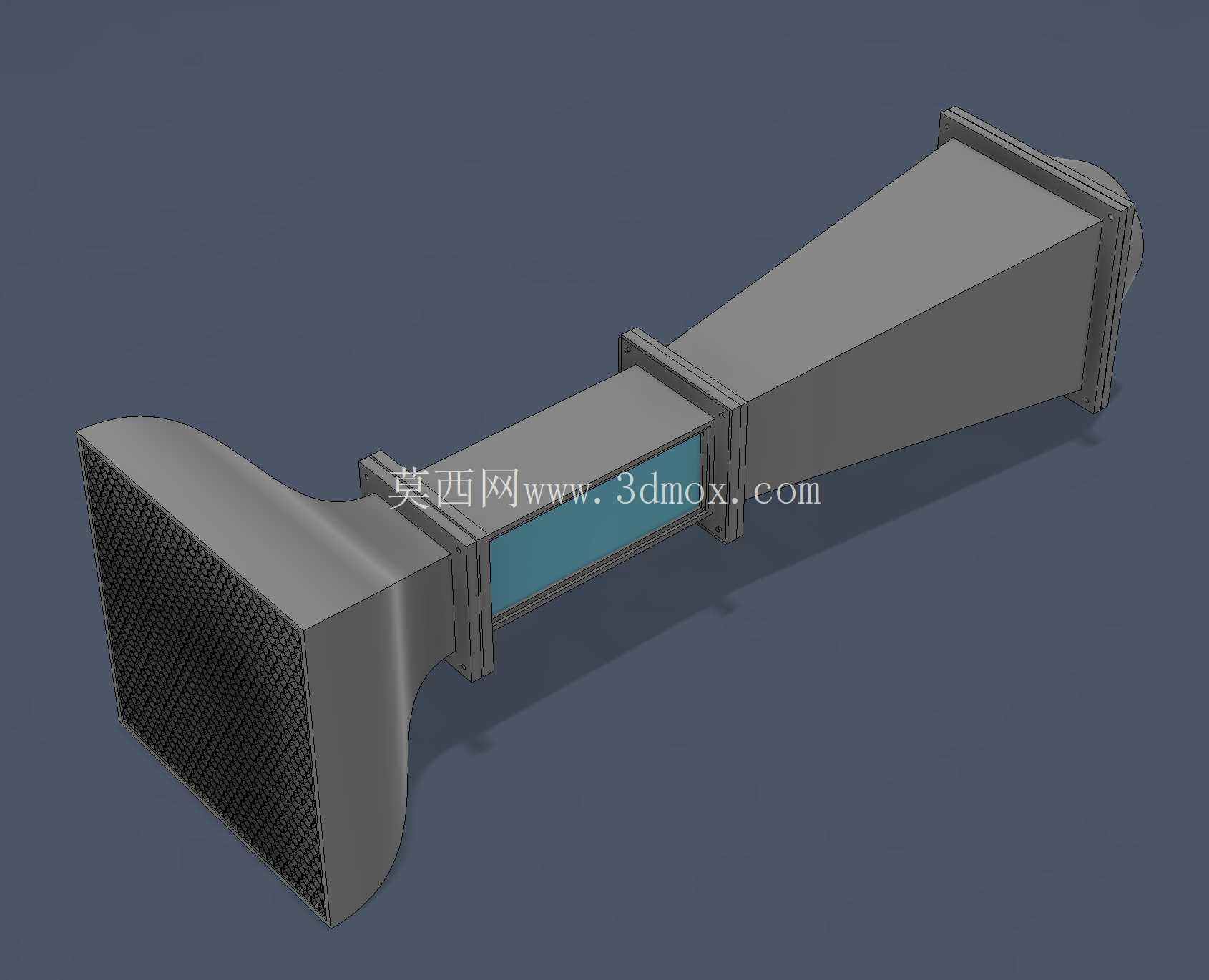

　　从安装边界来看，整套装置采用卧式同轴布局，进气端为方形扩口结构，便于安装不同规格的防护网与进气整流组件，中部测试段为等截面矩形结构，两侧预留了透明观察窗的安装位，可直接观察测试段内的模型状态与流场显示痕迹，尾部扩散段为渐扩方锥结构，末端为圆形接口，可直接匹配离心式引风设备的安装接口，整套装置的支撑结构采用分段式支座设计，可根据实验室场地的地面平整度调整各段的同轴度，保证流道内壁无台阶错位，避免局部凸起引发的气流分离。

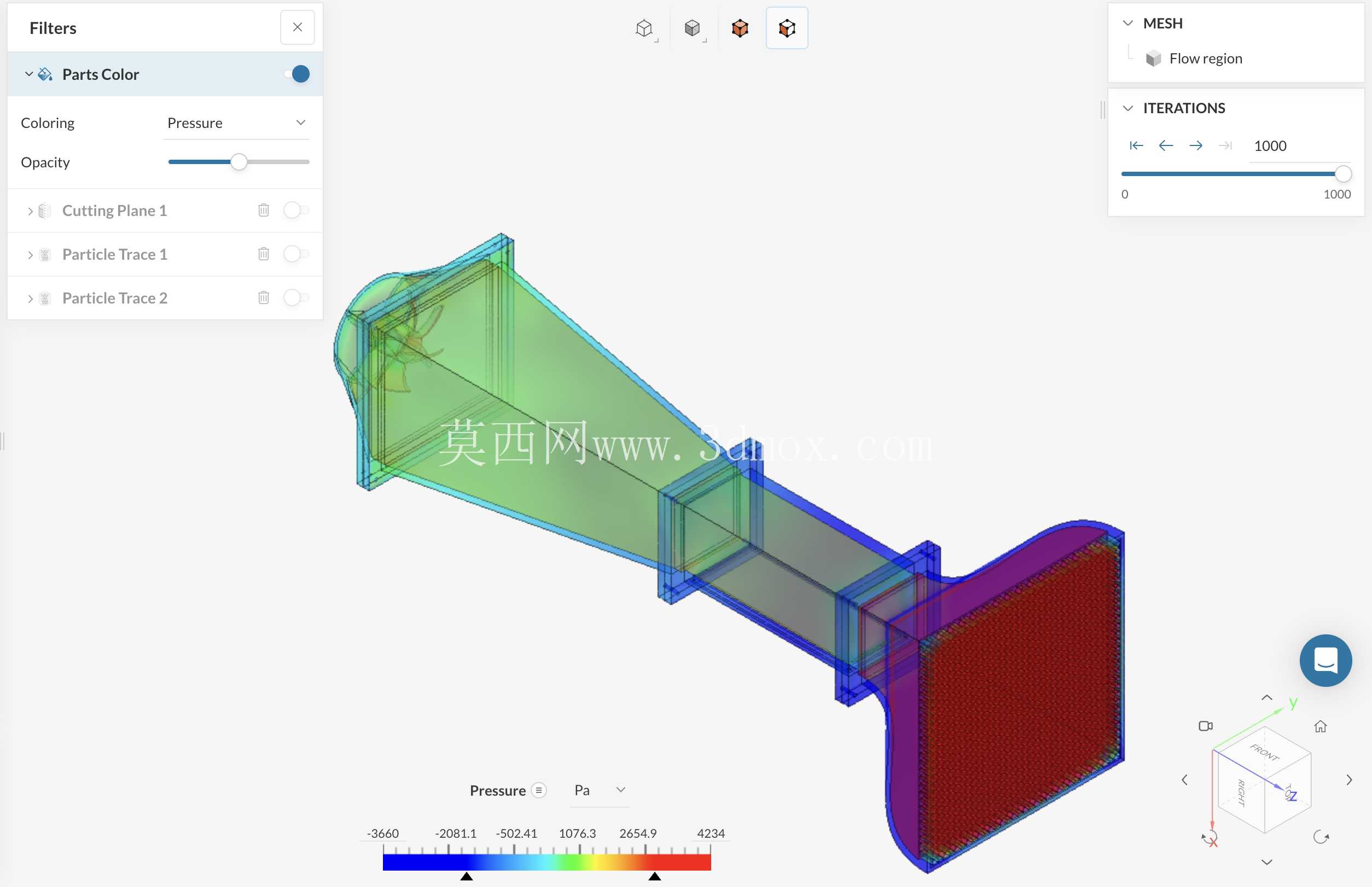

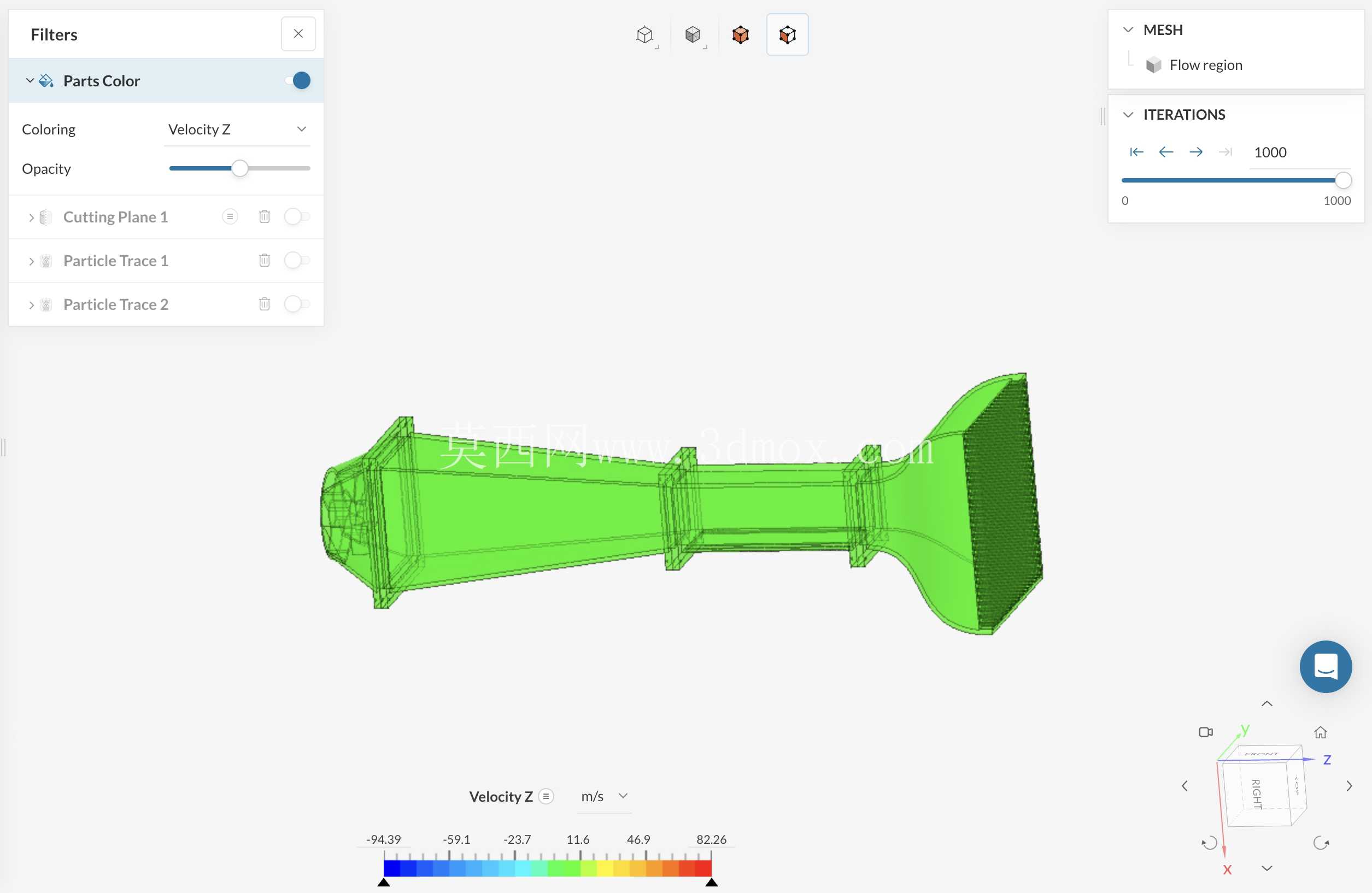

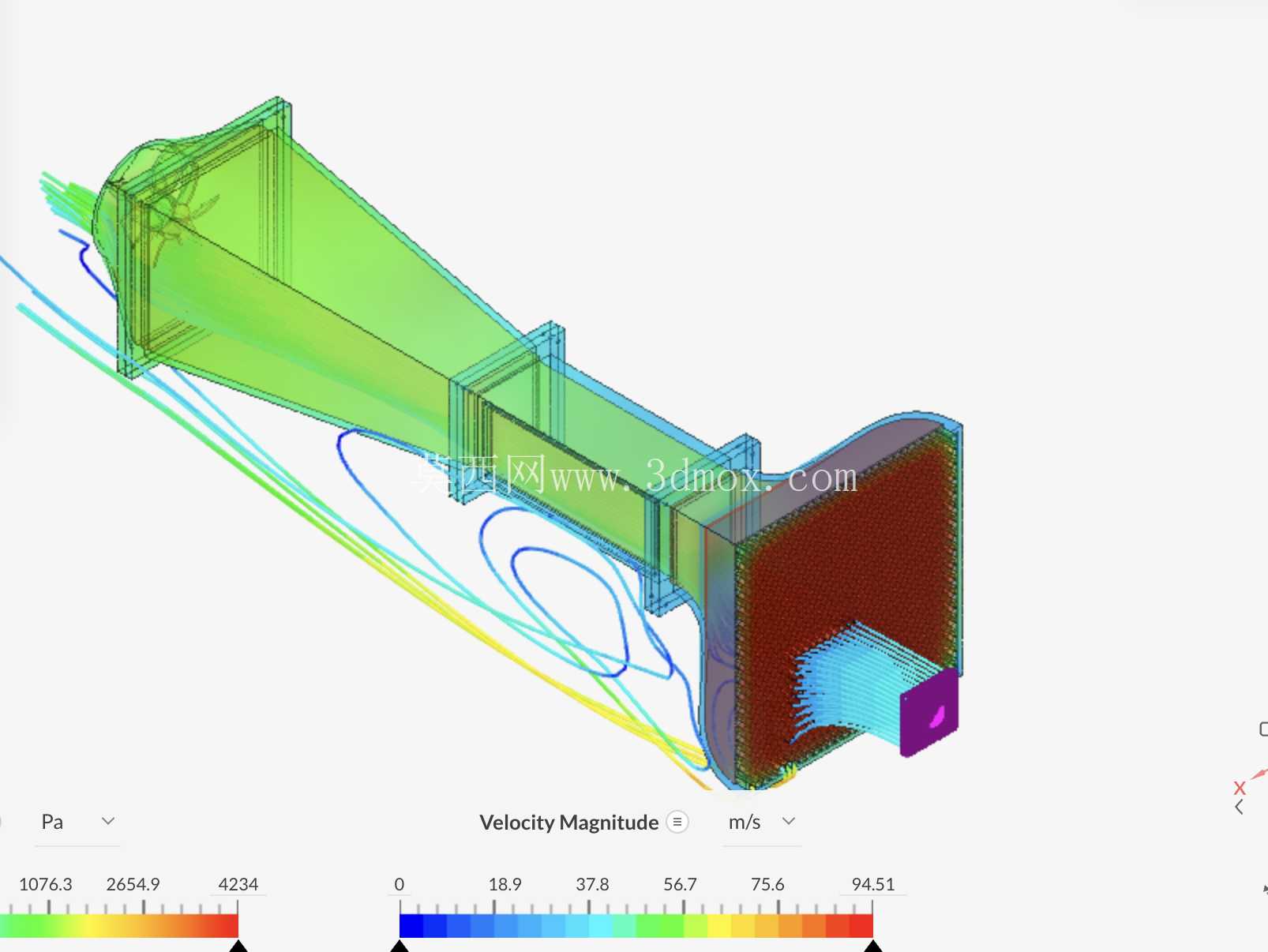

　　在实际使用过程中，该装置可完成速度剖面采集、流线轨迹显示、表面压力分布测试等多项试验内容，入口来流速度可根据测试需求调整，适配不同雷诺数下的测试要求；后扩散段的扩压角度经过反复优化，在保证静压恢复效率的同时，尽可能控制壁面附近的流动分离程度，降低扩散段的旋转涡旋对上游测试段流场的干扰。设计过程中针对入口唇缘处的压力分布做了专项优化，根据伯努利原理调整唇缘的圆角曲率，避免高速气流在入口处产生局部低压区引发的流场畸变；同时流道的各段连接位置采用法兰式密封结构，保证整个流道的气密性，避免漏风导致的测试段流速偏差。整套装置的流道内壁做了光滑处理，减少壁面粗糙度对流场的干扰，测试段的截面尺寸经过匹配计算，可容纳常规的小型翼型、缩比飞行器模型，满足教学与小型研发项目的测试需求，无需占用过大的实验室空间，安装调试难度较低，适合中小型科研与教学场景部署使用。
