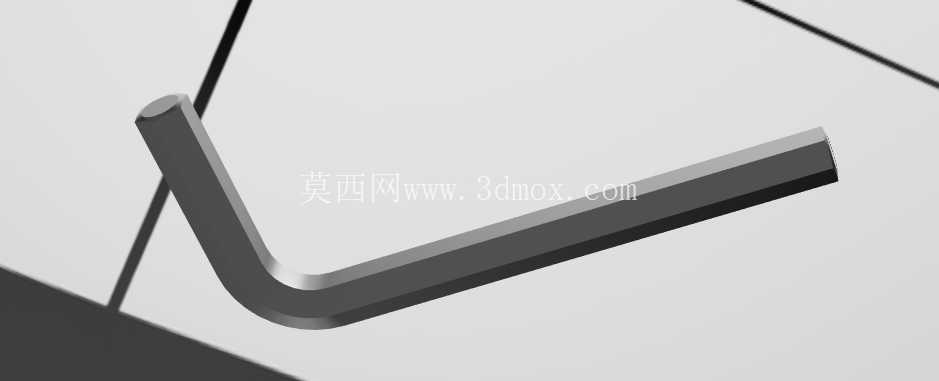

2.5毫米规格L型内六角扳手结构设计

　　日常设备维保、小型机械装配场景里，小规格内六角紧固件的拆装一直是容易被忽略但影响作业效率的环节，2.5mm规格的L型六角扳手，正是针对M3级别内六角螺钉的拆装需求设计的手动工具，在精密仪器装配、电子设备拆机、小型模具调试、航模组装这类对操作空间、扭矩控制有要求的场景中使用频率极高。不同于直柄六角扳手，L型的弯折结构本身就是为了适配不同操作空间设计的，长端可以深入狭窄的沉孔、深槽位置触达内六角螺钉，短端则可以在需要施加更大扭矩时作为力臂使用，操作人员可以根据作业位置的空间余量、所需的紧固扭矩大小灵活切换使用端，不需要额外更换工具。从结构设计逻辑来看，这款扳手采用等截面六角棒料弯折成型，弯折处做了平滑的圆弧过渡处理，避免直角弯折带来的应力集中问题——很多小规格六角扳手在施加较大扭矩时容易从弯折处断裂，核心原因就是弯折位置的应力没有通过圆弧过渡释放，反复受力后出现疲劳裂纹。整个扳手的六角截面公差控制严格，和标准内六角螺钉的槽口配合间隙控制在合理范围内，既不会因为间隙过大出现打滑、拧圆角的问题，也不会因为间隙过小导致插入困难，尤其是在螺钉槽口有轻微锈蚀、少量油污的场景下，合理的配合公差能保证扳手顺利插入槽口。

　　尺寸设计上，短端的长度控制在方便手指捏持施力的范围，长端的长度则兼顾了深孔作业的伸入需求和扭矩施加的力臂长度，弯折角度严格控制为90度，保证两个工作端的受力方向垂直，操作人员施力时不会出现偏载，既可以保护螺钉的内六角槽口不被拧坏，也能避免扳手因为偏载出现弯折变形。在实际使用场景中，这类小规格L型六角扳手常被用于设备装配线的旁侧工位，操作人员随手取用就能完成小型紧固件的预紧、松卸作业，不需要携带大型工具；在售后维保场景中，它可以轻松放入工具包甚至工作服口袋，应对现场的小型螺钉拆装需求，比如自动化设备上的小型传感器安装、电气柜内的端子排紧固、3D打印机的喷嘴组件拆装、小型模具的镶块固定等场景，都能看到这类工具的身影。

　　设计过程中需要重点考量的是材料的热处理工艺，小规格扳手如果硬度过高，受力时容易脆断，硬度过低则容易出现六角棱边磨损、杆部弯折的问题，因此需要在硬度和韧性之间找到平衡点，保证扳手既能承受额定的紧固扭矩，又不会因为轻微的侧向受力就断裂。另外，扳手的两个端头都做了轻微的倒角处理，方便对准内六角槽口插入，尤其是在视线不好的设备内部作业时，倒角的导向作用能让操作人员快速将扳手插入螺钉槽口，减少对准时间。不同于T型六角扳手的大扭矩设计，L型结构的核心优势就是体积小巧、适配狭窄空间，没有多余的手柄结构，整个工具就是一根弯折的六角棒，结构简单可靠性高，没有额外的连接部件，不会出现连接松动、手柄脱落的问题，只要材料和热处理到位，使用寿命极长。

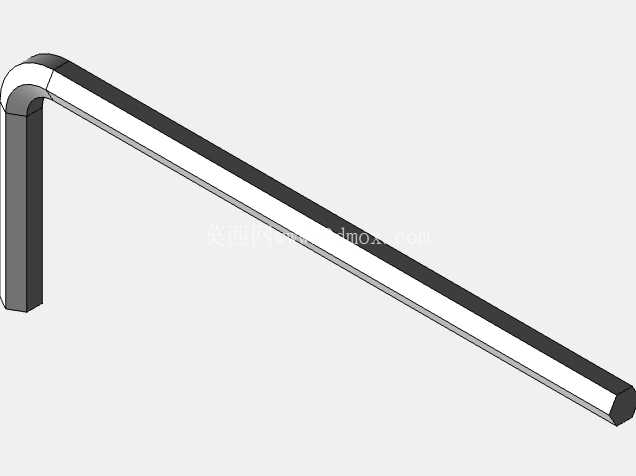

　　在装配作业的扭矩控制上，操作人员可以通过力臂长度和手部施力大小大致控制紧固扭矩，避免小规格螺钉因为扭矩过大被拧断，尤其是针对铝合金、塑料这类低强度材质上的内六角螺钉，使用L型扳手的长端施力时，力臂更长，操作人员更容易感知到扭矩的变化，不容易出现过拧的问题。很多精密设备的装配工位会将不同规格的L型六角扳手成组摆放，2.5mm规格作为中间常用规格，使用频次远高于极小或极大规格，对应的螺钉广泛应用在各类小型结构件的连接上，从消费电子的外壳固定到工业设备的内部小件紧固，都离不开对应的拆装工具。从建模角度来看，这类工具的三维模型需要准确还原六角截面的对边尺寸、弯折处的圆角半径、两端的倒角角度、整体的长度比例，才能在做工具收纳设计、工位工具摆放模拟、装配工具干涉检查时提供准确的参考依据，比如在做自动化设备的内部结构设计时，可以通过导入扳手模型，模拟拆装螺钉时扳手的活动空间，避免设计完成后出现螺钉位置过于狭窄、扳手无法伸入操作的问题，这也是工业场景中对这类手动工具进行三维建模的核心意义——不是单纯还原工具外形，而是为产品的装配工艺性、维保便利性验证提供数字化参考。
