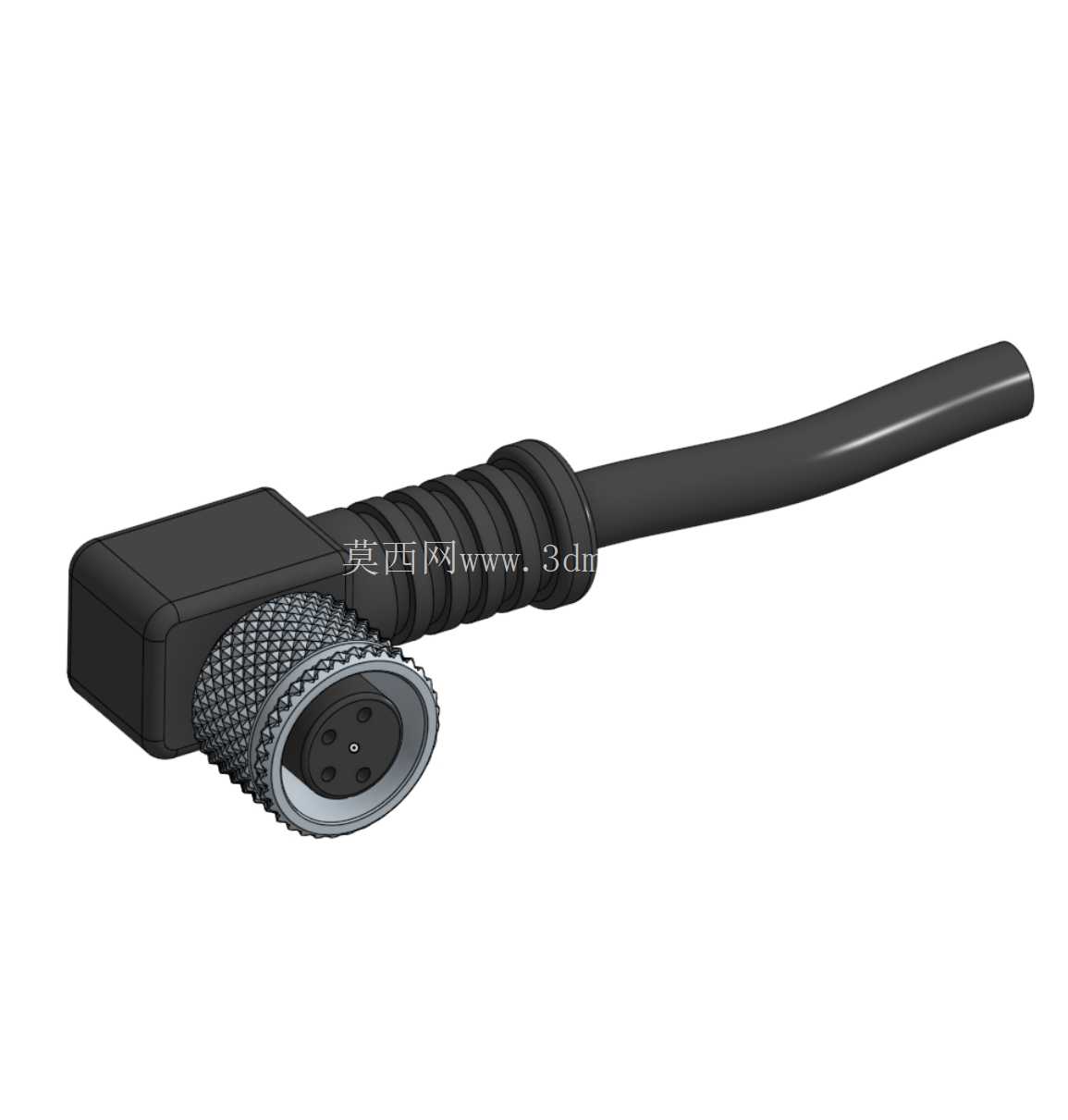

M8四针A型弯角信号连接器带线缆结构

在工业自动化现场的分布式IO布线、小型传感器信号传输场景里，这类弯角结构的M8连接器是解决狭小安装空间走线问题的常用连接件，很多设备侧的传感器安装位紧贴设备钣金壁，直头连接器接上线缆后会突出过高，要么和周边运动部件产生干涉，要么在设备运输、日常维护时容易被剐蹭扯断，弯角90度出线的结构刚好能把线缆走向顺着安装面引导，大幅降低安装后的空间占用，也能减少线缆根部反复弯折的疲劳损伤。

从实际使用的功能来看，这款4针A型的连接器主要用来传输直流供电与开关量、低频模拟量信号，针脚定义遵循行业通用的M8 A型编码规则，1、3针走24V直流电源正负极，2、4针传输信号通道，能适配绝大多数PNP、NPN型的接近开关、光电传感器、小型压力检测元件的接线需求，接头前端的滚花螺帽是用来和设备端的公座做螺纹锁紧的，M8×1的细牙螺纹拧紧后能达到IP67左右的防护等级，在有切削液飞溅、粉尘较多的机加工工位、物流分拣线的传感器安装位都能可靠使用，不需要额外做防护套。

做这个结构的三维建模时，首先要卡准的是安装边界尺寸：接头前端螺纹的公称直径严格控制在8mm，螺纹有效啮合长度不小于6mm，保证和标准M8母座对接时能拧到位不会松脱；弯角头部的外形尺寸要控制在12mm见方以内，避免两个相邻安装的传感器接头挨得太近没法拧螺帽；尾部出线的线缆外径适配4mm左右的工业柔性信号电缆，线缆和接头衔接的位置做了多级防弯折的波纹结构，这个部分的建模不能做的太硬，要模拟实际橡胶护套的形变空间，因为现场布线时线缆难免会有小角度的拉扯，这个波纹段就是用来分散弯折应力，避免线缆芯线在根部断裂。

建模过程里是拿实际成品用卡尺逐段测绘的，首先确定弯角的90度转折处的过渡圆角，不能做直角，直角结构的塑料外壳在注塑时容易产生应力集中，冬天低温环境下受冲击容易开裂，过渡圆角控制在R1.5左右，既不占用额外空间，也能满足注塑工艺的要求。接头内部的插针要和绝缘基座做配合，插针的伸出长度要控制在4mm，保证对接时的接触深度足够，不会因为设备振动出现接触不良的情况；插针根部的绝缘基座要做定位卡槽，和外壳的限位筋对应，防止装配时插针转位导致针脚定义错位。尾部的线缆部分建模时要做自然的弯曲弧度，不能做成笔直的，因为实际使用中线缆都是顺着设备走线槽布置的，自然的弯曲形态更符合现场安装的实际状态，也能给后续做布线仿真提供更真实的模型参考。

从选型适配的角度说，这类弯角连接器和直头款的核心差异就是出线方向，在做设备三维布局的时候，要提前测算传感器安装面到周边障碍物的距离，如果安装面外侧的净空小于15mm，就必须选用弯角款，不然直头接头接上线缆后弯曲半径不够，会把线缆别死，时间长了芯线折断。另外螺帽的滚花结构建模时要做等距的直纹滚花，滚花的齿距0.8mm，这个尺寸是兼顾手动拧紧的摩擦力和注塑脱模的便利性，齿太密了注塑时容易缺料，齿太疏了手上沾油的时候拧不动。接头尾部的防折波纹段，每一段的凹槽深度控制在0.8mm，波纹间距2mm，这个参数下的护套弯折寿命能达到百万次以上，满足工业设备3-5年的使用周期要求。

很多刚做结构设计的工程师容易忽略连接器和线缆衔接处的密封结构，这个模型里在波纹护套和硬塑外壳的衔接位置做了一圈密封槽，装配时会压入O型密封圈，防止水汽从线缆外皮和外壳的间隙里渗进接头内部，这个细节在测绘的时候要特别注意，不能把外壳和护套做成一体的，不然就不符合实际的装配工艺，后续出工程图的时候也没法标注密封件的选型要求。另外插针的尾部是和线缆芯线压接的，建模时要留出压接端子的空间，插针尾部的直径比前端接触段略粗，用来容纳压接后的芯线，这个部分的尺寸如果做小了，实际生产时压接端子会装不进去，导致整个接头报废。
