小型两叶航空螺旋桨结构设计

在小型低空飞行器、航模以及轻型动力滑翔设备的动力系统中，螺旋桨是直接决定推力转化效率的核心执行部件，本次呈现的两叶螺旋桨结构，针对小排量动力输出场景做了针对性的气动与结构适配。从实际应用场景来看，这类小尺寸两叶螺旋桨多用于起飞重量在5kg以内的小型无人机、固定翼航模，或是部分小型风冷动力设备的风冷引流部件，其工作转速区间通常覆盖每分钟数千转，既要保证桨叶在高速旋转下的结构强度，也要尽可能降低旋转过程中的气动阻力与紊流损耗。

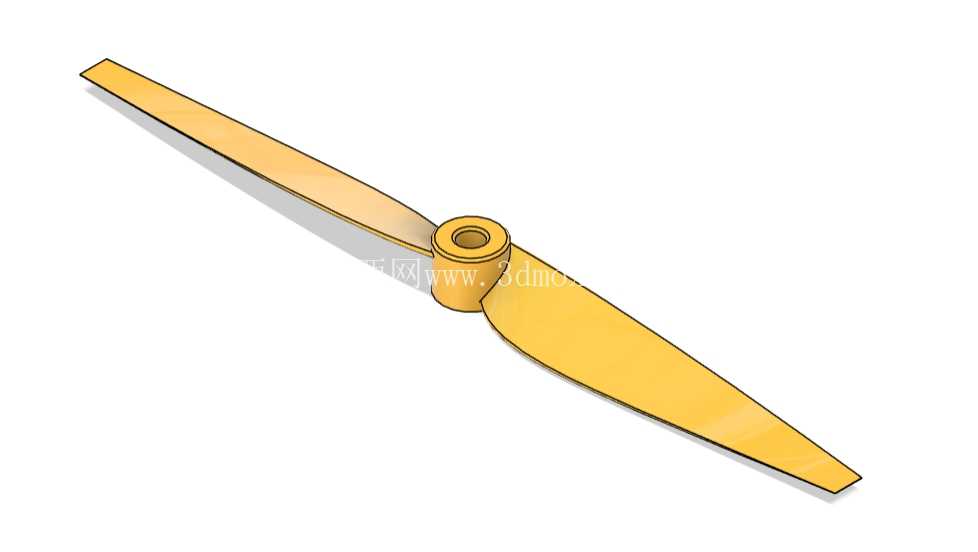

从产品功能特性来看，该螺旋桨采用中心同轴安装孔设计，中心毂部做了加厚处理，安装孔为贯通式光孔结构，可直接适配对应直径的动力输出轴，通过轴端锁紧件即可完成轴向固定，安装时无需额外做复杂的定位结构，只要保证桨叶两个叶面的安装角与动力轴的垂直度公差控制在0.1mm以内，即可避免高速旋转时出现动不平衡导致的振动问题。桨叶的翼型截面采用低速高升阻比的凹凸翼型，从根部到梢部的弦长做了线性收窄设计，同时桨叶的扭转角从根部到梢部逐步递减，这种设计是为了匹配不同旋转半径处的线速度差异——靠近桨根的位置旋转线速度低，需要更大的安装角来保证足够的迎角产生推力，靠近桨梢的位置线速度高，减小安装角可以避免迎角过大导致气流分离失速，让整个桨叶从根到梢的各个截面都能工作在最优升阻比区间，提升整体动力转化效率。

在设计思路上，这款螺旋桨优先平衡了结构强度与自重的关系，桨叶主体采用等强度梁的结构逻辑，从根部到梢部的截面厚度逐步减薄，根部与中心毂的过渡位置做了大圆角过渡，避免应力集中导致高速旋转时桨叶从根部断裂。中心毂的轴向长度做了针对性加长，既可以提升与动力轴的配合接触面积，降低单位面积的压应力，也能让两个桨叶的支撑刚性更好，减少旋转过程中桨叶的摆振幅度。桨叶的前缘做了钝化处理，相比尖锐前缘，这种设计在碰到细小颗粒物时不容易出现缺口损伤，同时也能降低前缘的气流摩擦阻力，对于日常使用场景中可能遇到的轻微磕碰有更好的耐受度。

从外形尺寸与安装边界来看，该螺旋桨的中心安装孔直径适配常规小型动力电机的输出轴规格，毂部的最大外径控制在合理范围，不会遮挡电机端的散热风道，保证动力设备长时间工作时的散热效率。桨叶展开后的总直径适配小功率动力单元的输出特性，既不会因为直径过大导致动力负载超出电机的扭矩输出范围，也不会因为直径过小导致推力不足。安装时需要注意，桨叶后方需要预留足够的无遮挡空间，避免机身结构件处于桨叶的滑流区域内，否则不仅会降低推力效率，还会因为紊流冲击机身产生额外的振动与噪音。另外，两个桨叶的静平衡需要在安装前做校验，可通过平衡轴架检测两个桨叶的重量差，对较重一侧的桨叶梢部做微量打磨减重，保证静平衡精度控制在0.1g以内，才能避免高速旋转时的振动传导到机身，影响机载设备的工作稳定性。

在实际使用过程中，这类螺旋桨的气动效率直接影响整套动力系统的续航表现，相同转速下，合理的翼型与扭转角设计可以提升15%以上的静推力，同时降低动力单元的工作电流，对于电池供电的小型飞行器来说，这种效率提升可以直接转化为更长的续航时间。从结构可靠性角度，桨叶与中心毂的一体化设计避免了装配式桨叶可能出现的连接松动问题，整体结构的抗疲劳性能更好，能够承受长时间高速旋转带来的交变载荷，减少使用过程中的结构失效风险。在铸造生产环节，这种对称式的两叶结构也便于做模具分型，桨叶的曲面脱模斜度做了合理设置，能够保证铸造脱模时不会出现桨叶变形，成型后的桨叶只需要做简单的表面打磨与动平衡校准即可投入使用，生产工艺性较好，适合批量加工生产。
