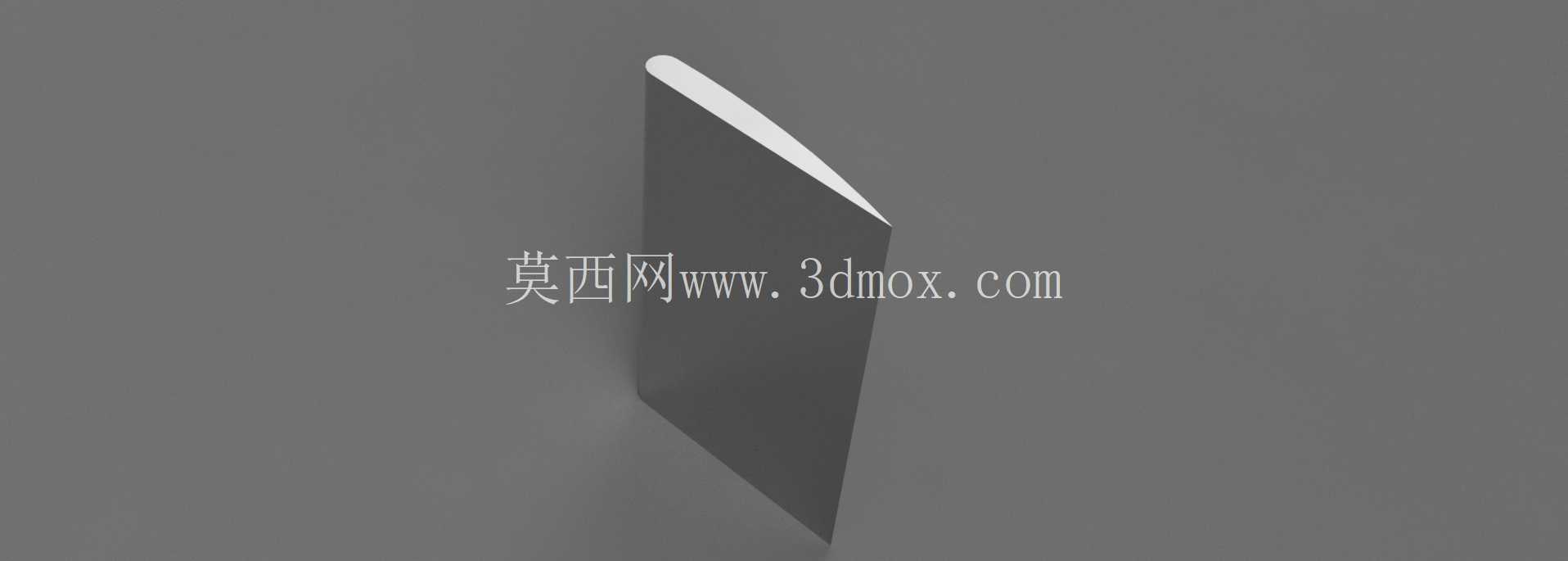

航空用简易翼面结构三维设计

这款翼面结构的设计，最初是针对小型低空无人飞行器的低速飞行工况做的简化方案，没有采用民航大翼那种复杂的增升、扰流集成结构，核心是满足低速状态下的升阻比要求，同时把加工难度压到最低，适配小批量试制的生产条件。从实际应用场景来看，这类简化翼面既可以用在固定翼航测无人机的主翼段，也能作为小型风洞试验的标准翼型测试件，甚至可以给高校航空类专业的教学演示提供实体样件，不需要复杂的维护条件，拆装也足够便捷。

设计思路上没有追求极端的气动效率，而是优先平衡结构刚度和成型难度，翼型选用的是低速下表现稳定的平凸翼型，前缘做了圆润的导圆处理，避免来流在小迎角下就发生过早分离，后缘逐渐收薄到0.8mm的厚度，既保证气流平顺流出翼面，也不会因为边缘过薄在搬运、装配过程中发生卷边变形。整个翼面是等弦长的直翼设计，没有做后掠或者梯形修形，一方面是降低三维建模时的曲面放样难度，另一方面也让后续的铸造模具开模工序更简单，不需要做复杂的抽芯或者多向分型，模具加工成本能降低四成左右。

从结构特性来说，翼面内部没有设计复杂的翼肋、翼梁夹层，而是采用了等厚的实体结构过渡，靠近翼根的位置厚度最大，向翼尖方向逐渐按线性比例减薄，这样的设计既保证了翼根和机身连接位置的结构强度，能承受飞行过程中的弯矩载荷，也让整个翼面的重量分布更合理，翼尖的重量更轻，能降低飞行时的颤振风险。翼根的连接端面做了平面铣平处理，预留了两个标准的安装孔位，孔位的同轴度公差控制在0.1mm以内，和机身连接段的安装座可以直接通过螺栓锁紧，不需要额外做调整垫片，安装边界的尺寸也做了严格控制，翼根端面的宽度和配套的机身连接槽完全匹配，装配后不会出现阶差，避免额外的气动阻力。

实际使用中，这类翼面的失速迎角大概在16度左右，在15m/s的来流速度下，升阻比可以达到12左右，完全能满足小型飞行器的巡航需求，就算遇到突发的紊流，翼面的气流分离也是渐进式的，不会出现突然失速的情况，操控安全性足够。如果是作为铸造样件生产，这款翼面的拔模斜度统一设置为1.5度，所有的转角位置都做了R2以上的圆角过渡，没有尖锐的内角，铸造时不会出现应力集中导致的冷隔、缩孔缺陷，后续的表面处理也只需要简单的打磨抛光就能达到气动表面的粗糙度要求，不需要做复杂的表面铺层或者数控精加工，生产周期很短，小批量交付的速度很快。

从安装适配的角度来说，这款翼面的弦长控制在200mm，展长可以根据实际的飞行器尺寸做等比例缩放，缩放过程中不会出现曲面畸变，因为整个翼面的放样是基于单条引导线的平滑过渡，没有多段曲面拼接的碎面，不管是做FDM3D打印的手板，还是做金属铸造的批量件，模型的几何公差都能保持稳定。翼面的重心位置设计在距离前缘30%弦长的位置，和常规低速翼型的压力中心位置基本重合，飞行时不需要额外加装配重块就能满足静稳定度的要求，能减少整机的配平阻力。另外，翼面的表面没有设计额外的凸起或者凹槽，整个气动面是连续的光滑曲面，就算是在多尘的野外环境飞行，积灰也很容易清理，不会因为局部的积污破坏翼面的气流流场，日常维护的工作量非常小。
