双翼轻型滑翔机三维结构设计方案

本次呈现的双翼轻型滑翔机结构，在航模教学、小型飞行器原理验证场景中具备较高实用价值，区别于单翼滑翔机构型，上下双翼的布局能够在较低飞行速度下提供充足升力，适配室内外低速飞行演示、青少年航空科普实操、初级航模竞赛训练等多个实际使用场景。从实际用途来看，该构型滑翔机既可以作为航空基础教学的实体演示载体，帮助学习者直观理解机翼升力产生原理、双翼机的受力传递路径，也可作为小型无人滑翔平台的基础验证构型，拓展搭载轻量化传感模块完成低速低空环境数据采集的相关测试。

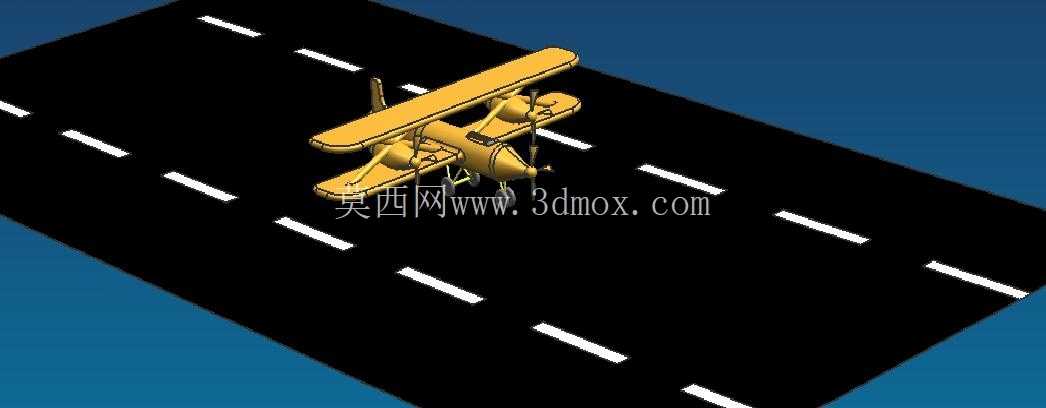

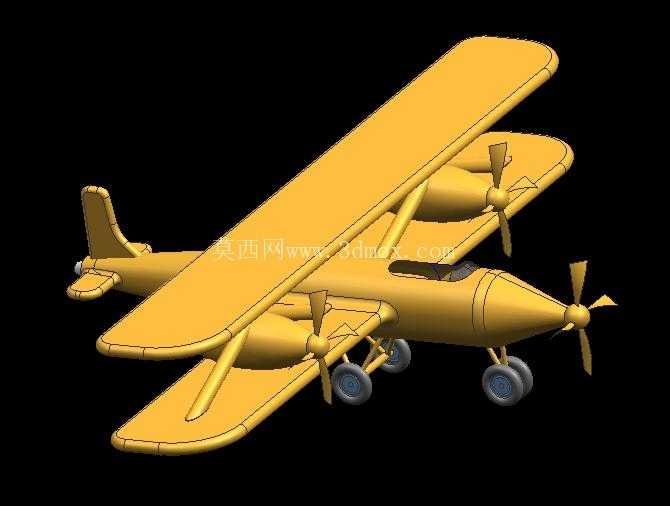

从功能特性层面拆解，该滑翔机采用上下平行双翼搭配支撑立柱与张线的经典结构，上下机翼之间通过垂直支撑构件连接，配合斜向张线分散飞行过程中的气动载荷，避免单块机翼在紊流环境下出现过大形变。机身采用流线型纺锤体构型，从机头到机尾的截面逐步收窄，能够有效降低飞行过程中的压差阻力，机头位置预留的动力安装位可适配不同规格的微型动力单元，既可以做无动力滑翔构型使用，也可加装小型螺旋桨动力组实现动力飞行。尾翼部分包含水平安定面与垂直安定面，水平安定面负责维持飞行过程中的俯仰稳定性，垂直安定面保障航向稳定性，各舵面预留的铰接位可直接搭配微型舵机实现操纵功能，无需额外对结构进行二次切削改造。起落架采用后三点式布局，两个主起落架布置于机翼下方重心靠前位置，尾起落架布置于机身尾部下方，滑行过程中能够保持机身姿态稳定，在硬质铺装跑道、平整草坪跑道起降时均可顺利完成滑跑动作，避免机腹直接接触地面造成结构磨损。

设计思路上，该构型优先兼顾低速升力特性与结构易加工性，双翼布局相比同翼展单翼机能够缩短整机翼展尺寸，降低存放与运输过程中的空间占用，同时上下机翼的翼型均采用平凸翼型，这种翼型在低速下升阻比表现优异，加工难度远低于双凸、层流翼型，适合采用轻质泡沫、轻木、3D打印等多种工艺完成实体制作。结构受力传递路径设计清晰，飞行过程中机翼产生的升力通过垂直支撑构件传递至机身主承力梁，机身纵向布置的主承力梁贯穿机头至机尾，将机翼升力、尾翼气动载荷、机身自重载荷均匀分散，避免局部应力集中导致结构断裂。各部件之间的连接位均设计有定位止口，组装过程中无需复杂调校即可保证各部件相对位置精度，上下机翼的安装角差经过反复调校，能够保证低速飞行时的纵向稳定性，避免出现头轻尾重导致的失速尾旋问题。

从外形尺寸与安装边界来看，该滑翔机整机翼展控制在适合单人手持操作的范围内，机身长度与翼展比例维持在1:1.2左右，既保证飞行过程中的姿态稳定性，也不会因尺寸过大导致单人搬运困难。机翼与机身的连接位置位于整机重心前15%至20%区间，该位置能够保证整机重心处于机翼升力中心前方，符合滑翔机纵向静稳定的设计要求，安装机翼时只需对准定位止口即可保证重心位置处于合理区间，无需额外添加配重调整。起落架的主轮距宽度大于机身宽度的1.5倍，滑跑过程中能够有效避免侧翻，主起落架的高度预留了足够的螺旋桨离地间隙，即便是搭配直径较大的螺旋桨，在滑跑与起降过程中也不会出现桨叶触地的问题。尾翼与机身尾部的连接位设计为快拆结构，运输过程中可快速拆卸水平尾翼与垂直尾翼，进一步缩小整机收纳尺寸，组装时只需插入定位孔并锁紧固定件即可完成安装，各操纵舵面的铰接间隙控制在0.2毫米以内，既保证舵面转动灵活，也不会因间隙过大导致飞行过程中舵面颤振。

在实际教学应用场景中，该结构可拆解为机翼、机身、尾翼、起落架四个独立模块，每个模块都可单独作为结构讲解的案例，比如机翼模块可讲解翼型参数、升力计算、支撑结构受力，机身模块可讲解承力梁布局、流线型减阻设计，尾翼模块可讲解安定性原理、舵面操纵逻辑，起落架模块可讲解起降载荷传递、滑跑稳定性设计。在航模制作场景中，该结构的所有部件均无复杂曲面，普通爱好者借助常规建模软件即可完成参数调整，采用3D打印制作时无需添加大量支撑结构，能够有效降低制作成本与打印难度，采用轻木蒙皮工艺制作时，平直的机翼构型也降低了蒙皮贴合的操作难度，适合初级航模爱好者完成从图纸到实体飞行器的制作全流程。
