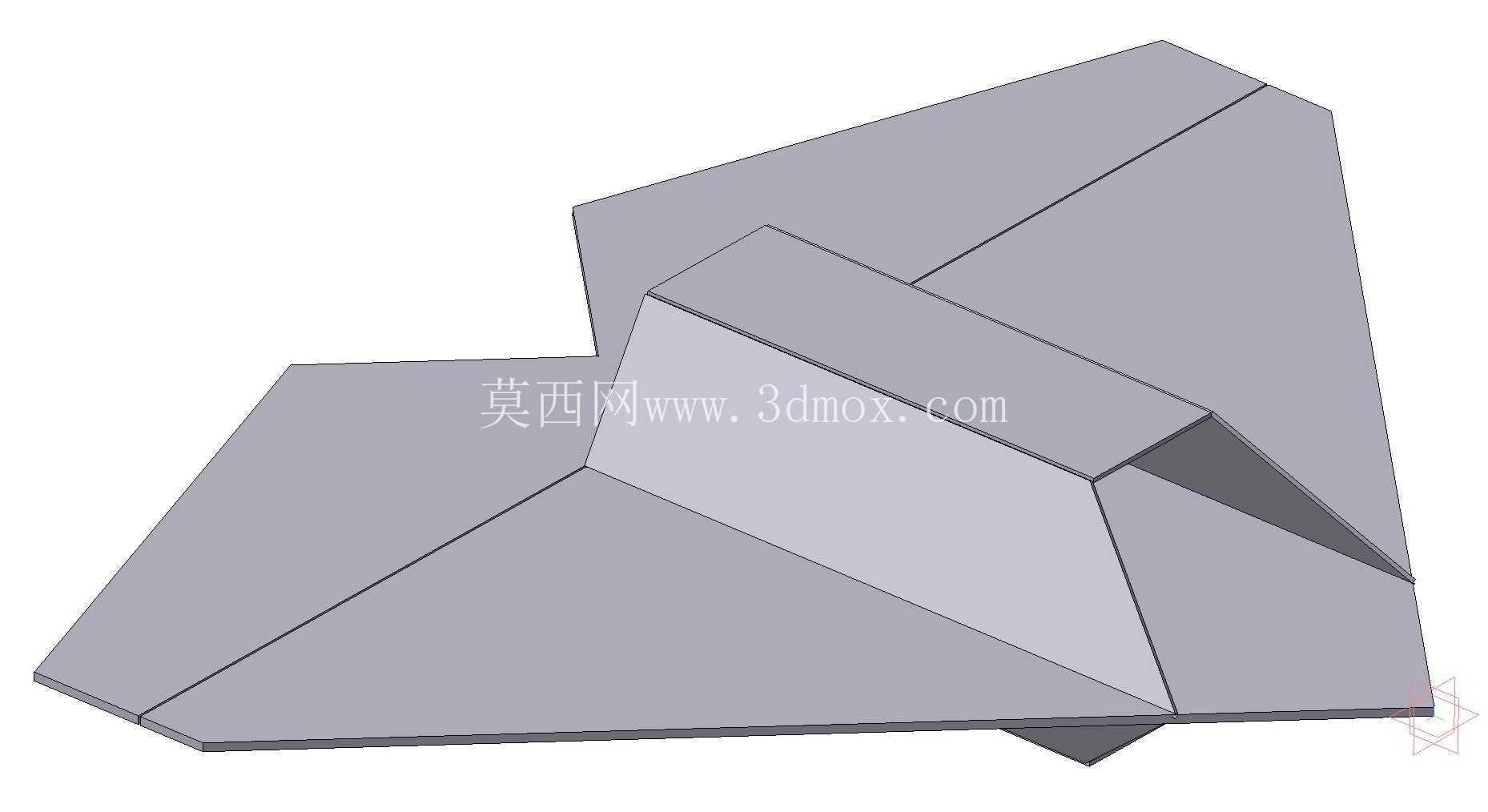

飞翼布局隐身飞行器简化结构三维数模

该数模还原了无尾飞翼布局飞行器的核心机体结构，整体采用翼身融合的一体化构型，完全取消传统垂尾、平尾等安定面，将整个机体同时作为升力面与载荷承载结构，从根源上降低了雷达反射截面积，同时最大化升阻比表现，适配长航时侦察、隐身突防等典型任务场景的气动需求。

从实际应用场景来看，这类简化结构数模可用于航空类专业的气动原理教学演示，帮助初学者理解飞翼布局的升力分布逻辑；也可作为小型验证机、航模飞行器的结构设计参考基底，设计者可在该基础构型上拓展动力舱、航电舱、起落架舱等功能舱段的布局设计，无需从零开始搭建翼身融合的基础曲面，大幅缩短前期构型迭代的周期。

功能特性层面，数模完整还原了飞翼布局的核心气动特征：机翼前缘采用大后掠角设计，后缘呈多段折线构型，可在不同飞行迎角下维持稳定的气流附着，避免大迎角状态下的翼尖失速问题；机体中部设置凸起的中央翼盒段，该区域为整机的主承力结构，可内置动力系统、燃油储舱、飞控模块等核心部件，两侧机翼与中央段采用平滑过渡曲面，无明显的棱角与结构断层，既保证了气动连续性，也能让整机的结构应力均匀分布在翼身融合区域，减少传统筒状机身加机翼构型的应力集中问题。

设计思路上，该数模优先保证气动外形的准确性，未做过多的细碎结构拆分，所有曲面均采用G1连续过渡，在三维建模过程中可直接提取曲面进行气动仿真的网格划分，无需额外修复几何破面、缝隙等问题；中央翼盒的内部预留了充足的安装空间，可根据实际使用需求调整内部隔框的位置，适配不同重量、尺寸的机载设备安装，机翼后缘预留了操纵面的安装边界，可进一步拓展开裂式阻力方向舵、升降副翼等操纵机构的结构设计，不需要对原有翼面曲面做大幅度修改。

外形尺寸与安装边界方面，该构型展弦比适配亚音速飞行区间，整机的重心严格控制在平均气动弦长的30%左右位置，符合飞翼布局的静稳定设计要求，在进行实物验证机制作时，可按照等比例缩放原则调整整机尺寸，只要维持重心位置、机翼后掠角、翼型相对厚度的比例关系，即可保证基础的飞行稳定性；机翼下表面为平整平面，可满足起落架收放舱、任务吊舱的外挂或内埋安装需求，不会破坏整机的气动连续性，中央段的上表面凸起高度控制在合理范围内，不会对机翼上表面的气流附着造成额外干扰。

从结构设计的实操角度看，这类简化构型数模可作为参数化设计的基础模板，设计者可通过调整机翼后掠角、展长、中央段宽度等参数，快速衍生出不同载荷量级、不同飞行性能的飞翼类飞行器方案，相比从零开始绘制曲面，能减少60%以上的前期建模工作量，同时避免新手在翼身融合曲面构建中容易出现的曲面扭曲、曲率不连续等常见问题。数模的所有棱边均做了小半径倒角处理，既符合实际飞行器的工艺制造要求，也避免了尖锐棱边造成的雷达波强反射问题，贴合隐身飞行器的设计原则。
