带夹持执行端的多关节吊挂式机械臂结构

项目分类:工业机器人 发布时间:2026-06-05 ID:1173932

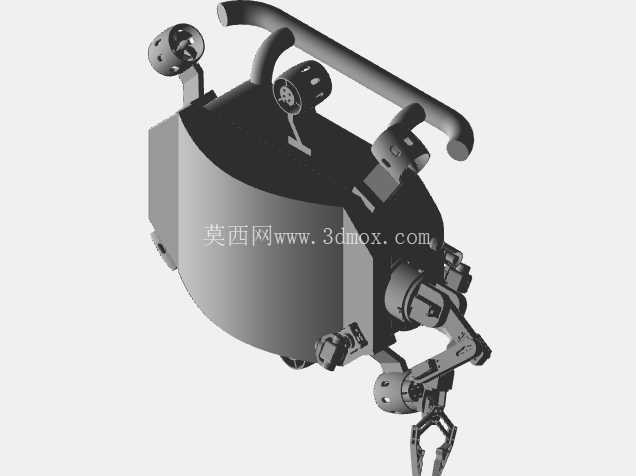

  • 带夹持执行端的多关节吊挂式机械臂结构

  这款吊挂式多关节机械臂结构,主要面向固定工位的重复性物料转移、工件上下料、精密装配类作业场景,常见于汽车零部件焊装线侧部辅助工位、3C电子组装线的物料转运节点、铸造车间的铸件取放工位,区别于落地式工业机器人,其采用顶部吊挂的安装形式,能够充分利用工位上方的闲置空间,减少地面设备占用面积,适配地面空间局促、作业路径需要从上方延伸至工位内部的生产场景。从结构设计逻辑来看,整机采用顶部弧形握持式主承载架作为安装基准,主架内部集成了关节驱动的走线通道与动力安装位,所有关节的连接部位均采用铰接式回转结构,每个回转关节处都预留了驱动元件的安装接口,可根据实际负载需求选配气动或者伺服驱动组件,关节连接处的限位结构做了内嵌式设计,避免作业过程中限位结构与周边工装、工件发生碰撞干涉。

  末端执行端采用夹爪式结构,夹爪的开合行程可通过更换不同规格的指段调整,适配不同外形尺寸的工件夹持需求,夹爪与末端关节的连接采用快换式接口,可根据作业需求更换吸盘、焊枪夹具等不同类型的执行元件,拓展设备的适用场景。安装边界方面,顶部吊挂基座需要匹配工位上方的钢结构横梁,安装面的平面度公差需控制在0.2mm以内,基座的固定孔位采用对称式布局,可适配不同间距的横梁安装孔位,整机在完全伸展状态下的作业半径覆盖吊挂点下方1.2米范围内的环形区域,各关节的回转角度做了机械硬限位与软限位双重设计,避免作业过程中臂体超出预设作业范围与周边设备发生碰撞。

  结构细节上,臂体的主承力部件采用箱型结构设计,在保证结构刚性的前提下尽可能降低自身重量,减少关节驱动的负载,提升臂体运动的响应速度,所有管线均采用内藏式布局,从顶部主架内部穿过各关节的中空回转结构直达末端执行端,避免管线外露在作业过程中被工件剐蹭、被焊渣飞溅损伤,提升设备运行的可靠性。在实际应用中,这类吊挂式机械臂可配合生产线的输送线体联动,当待加工工件流转至指定工位时,机械臂可自动完成工件的抓取、转移、定位放置动作,替代人工完成重复性的重体力搬运作业,尤其是在高温、高粉尘的铸造作业场景下,吊挂式的安装形式可让臂体远离地面的高温铸件、粉尘堆积区域,减少恶劣工况对设备核心部件的损耗,降低设备的维护频次。

  设计过程中针对各关节的受力做了针对性的补强,靠近顶部基座的大臂关节处采用了加宽的铰接支座,提升大负载工况下的结构稳定性,小臂与末端关节的连接部位做了轻量化处理,降低末端运动的惯量,提升末端定位的精度,夹爪的指段表面预留了防滑垫安装槽,可加装橡胶或者聚氨酯防滑垫,提升夹持表面粗糙度较低工件时的摩擦力,避免工件转运过程中出现滑落的问题。整机的维护点位均设置在臂体的外侧位置,日常点检时无需拆解臂体主体结构即可完成关节润滑、驱动元件状态检查、紧固件松紧校验等常规维护操作,降低日常维护的操作难度。
