六轴铸造作业工业机械臂结构设计

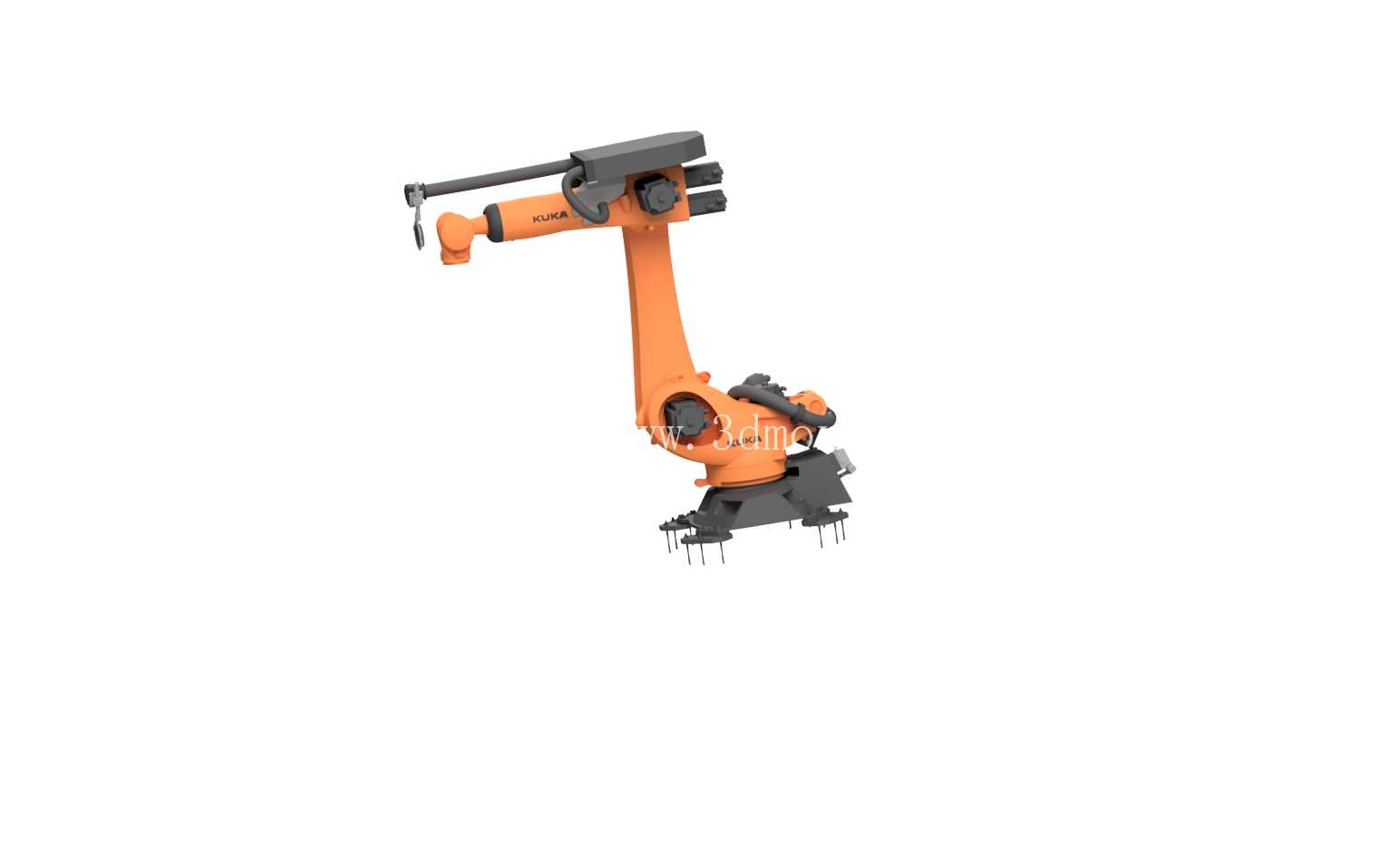

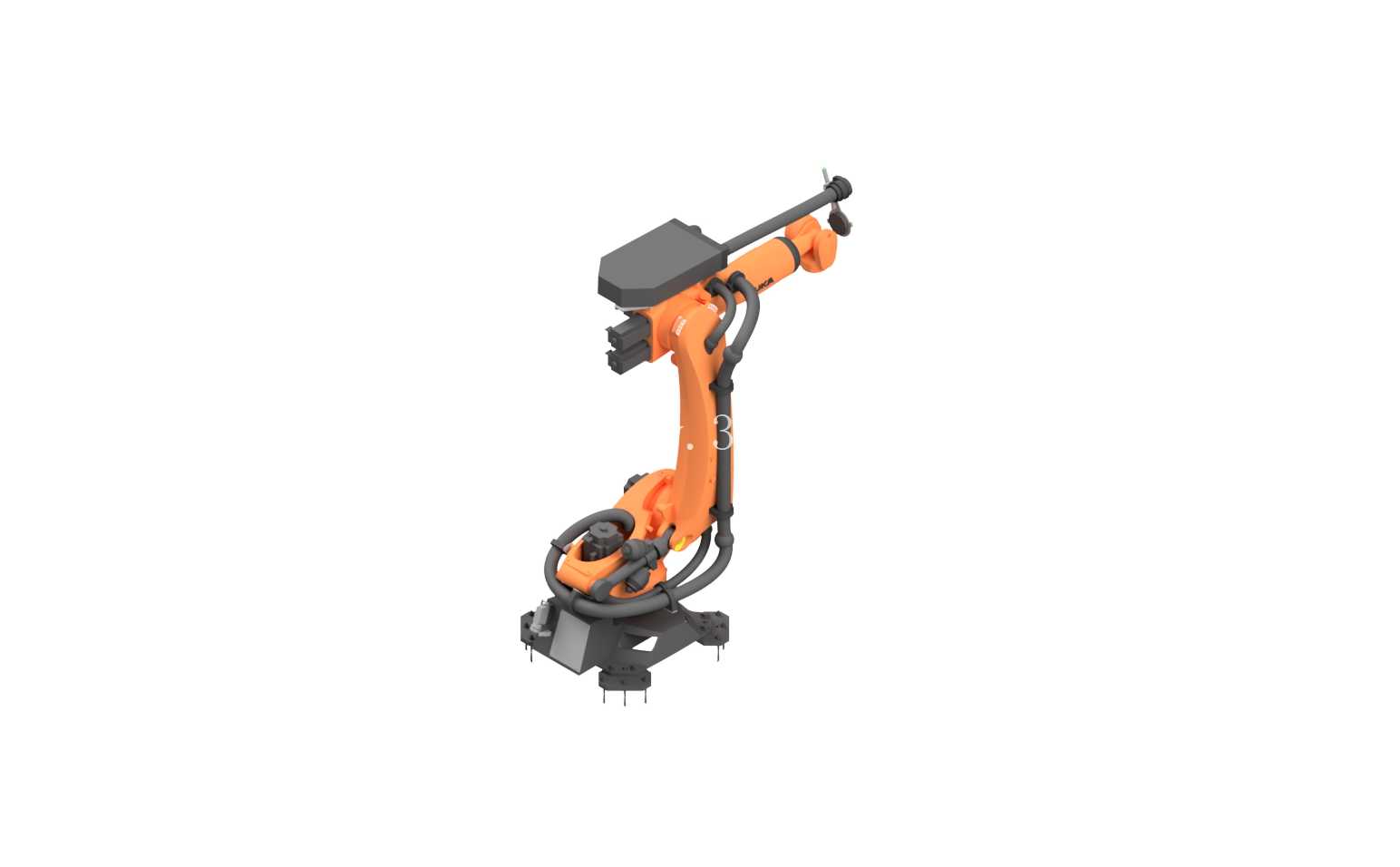

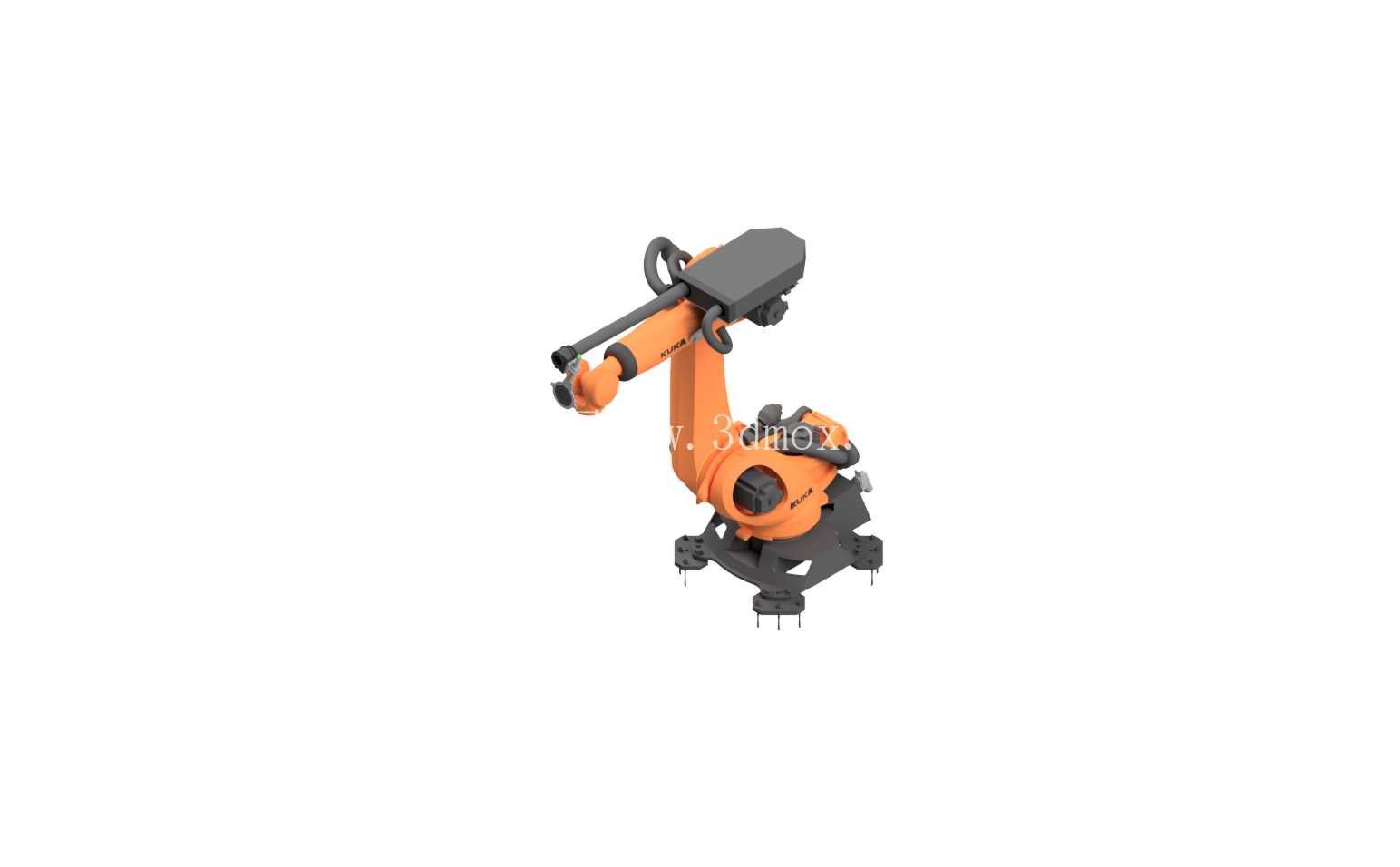

　　大臂与小臂均采用高强度铸铝合金焊接后时效处理的结构，在保证结构刚性的前提下尽可能降低运动部件自重，提升末端负载能力与运动响应速度，臂身内部预留了走线槽，所有动力线缆、信号线缆均从臂体内部穿过，避免铸造车间飞溅的金属液、粉尘对线缆造成损伤，也能防止运动过程中线缆与周边设备发生剐蹭。末端法兰采用标准ISO 9409-1-50-4-M6接口，可快速适配夹爪、喷枪、打磨头等不同作业工具，法兰端面的定位销孔可保证工具换装的重复定位精度控制在±0.05mm以内，满足多工序快速切换的生产需求。这款六轴关节式机械臂主要面向铸造车间的高温作业场景设计，可适配铸模取件、浇铸辅助、铸件清砂、喷涂脱模剂等多类工位需求，替代人工完成高温、高粉尘、高劳动强度的重复性作业，在压铸、重力铸造、砂型铸造生产线中都能找到适配的安装工位。从结构布局来看，该机械臂采用经典的六自由度串联关节构型，底座为铸铁材质的安装基座，预留了圆周分布的地脚螺栓孔，可直接固定在车间设备平台或者混凝土基础上，安装时需要保证基座平面的水平度误差控制在0.2mm/m以内，避免长期运行导致关节轴承偏磨。

　　各关节均采用伺服电机配合高精度RV减速器的传动方案，关节处设置了双重密封结构，外层为耐温橡胶防尘圈，内层为骨架油封，可有效阻挡铸造车间的金属粉尘、高温蒸汽进入减速器内部，延长传动部件的维护周期。在设计过程中，针对铸造场景的特殊需求，对臂身的运动包络做了反复校核：底座回转关节可实现±180度回转，大臂俯仰角度范围为-60度到+75度，小臂俯仰角度范围为-80度到+85度，腕部三个关节可实现末端姿态的任意调整，整个臂展的最大作业半径可达1.8m，在满负载12kg的工况下，末端运动速度最高可达1.2m/s，完全覆盖中小型铸造机的开模取件作业范围。

　　安装边界方面，机械臂底座的安装尺寸为320mm320mm，需要预留的周边安全操作空间不小于2.5m2.5m，控制柜与机械臂本体的连接线缆长度标配为5m，可根据车间布局调整线缆长度，安装时需要注意避开铸造机的高温热源直射区域，臂身表面喷涂了耐高温的橘红色防护漆，可在环境温度60摄氏度以内长期稳定运行，短时可承受120摄氏度的高温辐射，完全适配铸造车间的作业环境。从功能特性来看，该机械臂的控制系统支持点位运动、连续轨迹运动两种模式，可通过示教器快速完成作业路径的编程，也支持与铸造机的PLC系统做IO信号交互，实现开模、取件、喷涂、放件的全流程自动化联动，不需要人工干预即可完成整个作业循环。

　　关节处设置了软限位与硬限位双重保护，当运动角度超出设定范围时会立即触发急停，避免臂身与周边设备发生碰撞，同时每个关节都配置了抱闸装置，断电时可自动锁止关节位置，防止臂身在重力作用下坠引发安全事故。在结构设计阶段，针对铸造作业的冲击载荷做了有限元分析，对大臂与底座的连接部位、小臂与腕部的连接部位做了加强筋设计，保证在末端承受1.5倍额定负载的冲击工况下，结构变形量不超过0.1mm，不会影响末端的定位精度。臂身的管线包采用耐高温的波纹管防护，所有线缆接头均做了密封处理，可在高湿度、高粉尘的环境下长期稳定工作，日常维护只需要按照周期对各关节的减速器做润滑油更换，检查密封件的磨损情况即可，维护难度低，适合铸造车间的运维人员操作。
