这套后翼结构针对大学生方程式赛车的高速行驶工况开发,核心作用是在车辆行进过程中产生可控的气动下压力,将轮胎牢牢压附在赛道铺装表面,避免高速过弯、紧急变线时轮胎抓地力不足引发的侧滑、推头甚至失控风险。区别于民用改装车的装饰性尾翼,这套结构的每一处曲面都经过流场迭代优化,没有多余的造型凸起,所有型面变化都服务于气流梳理与下压力生成的核心目标。

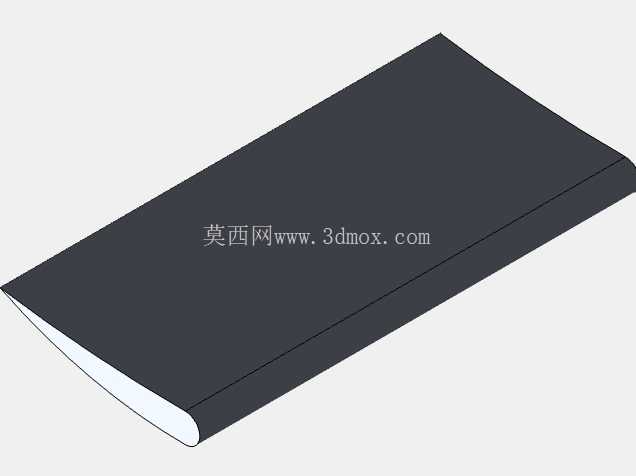

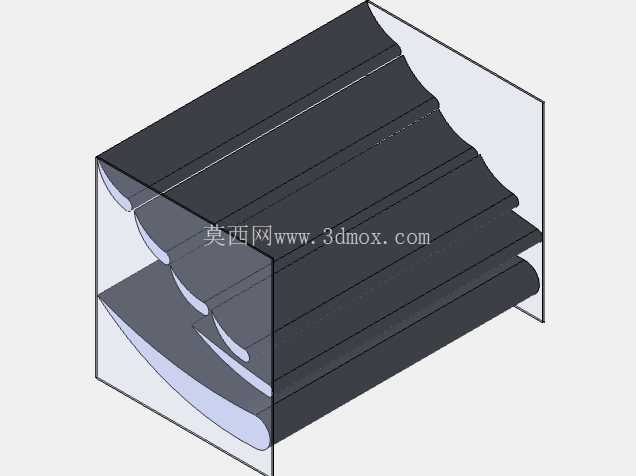

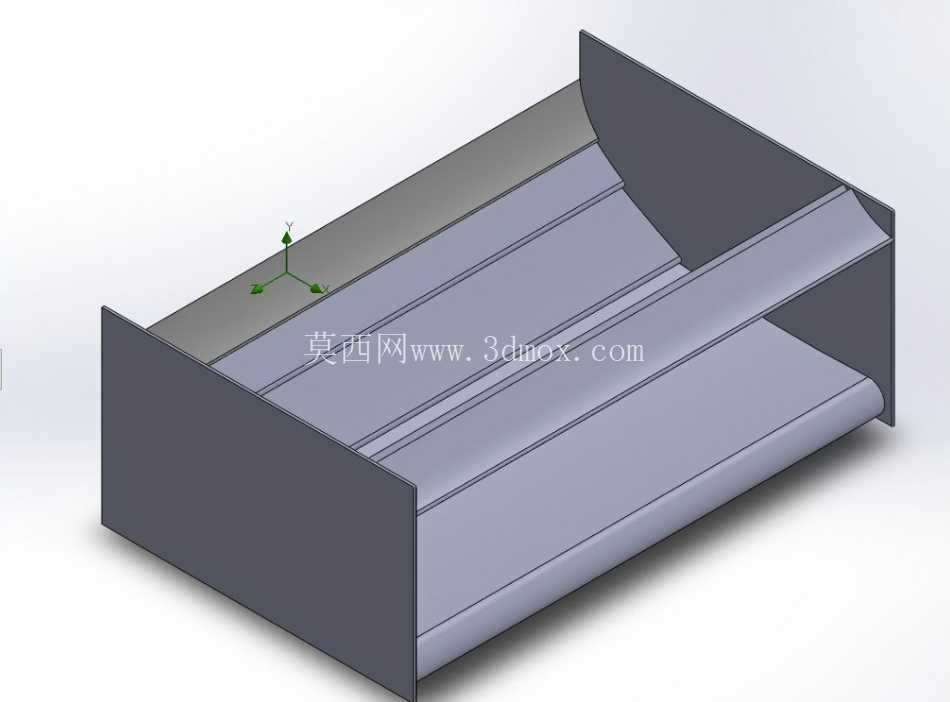

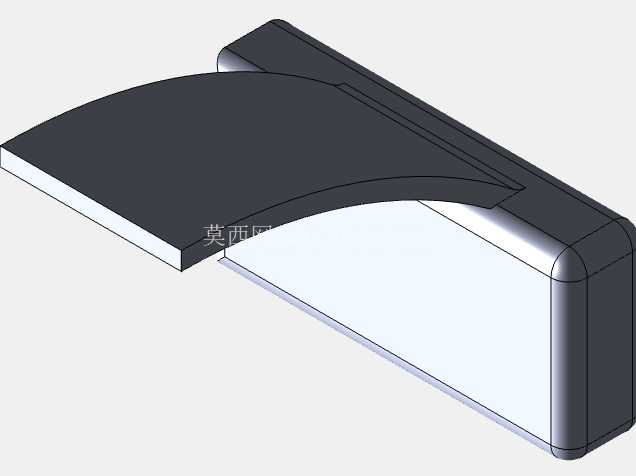

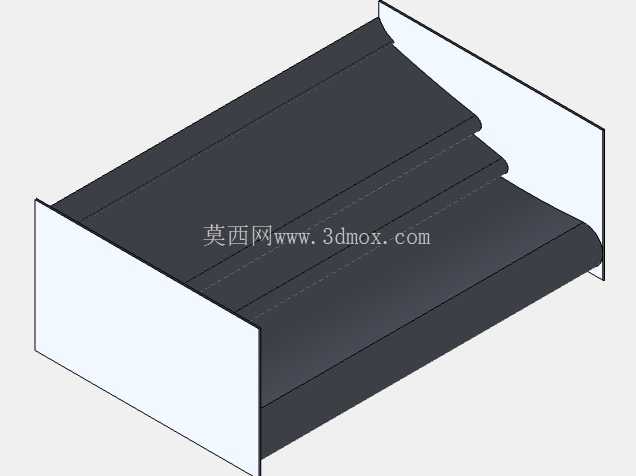

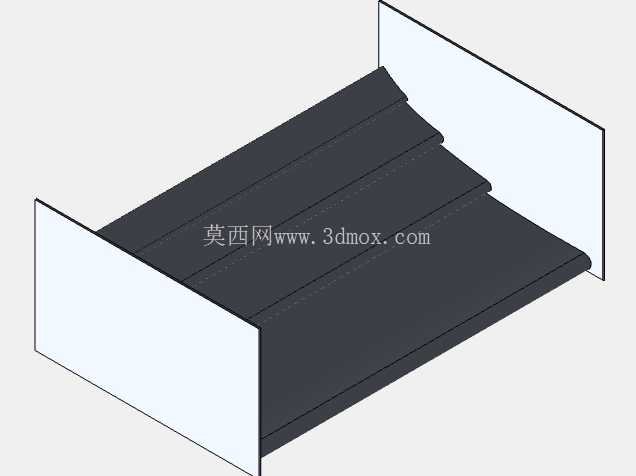

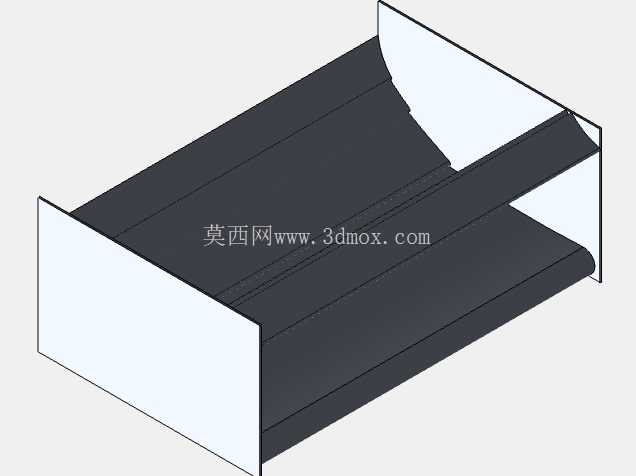

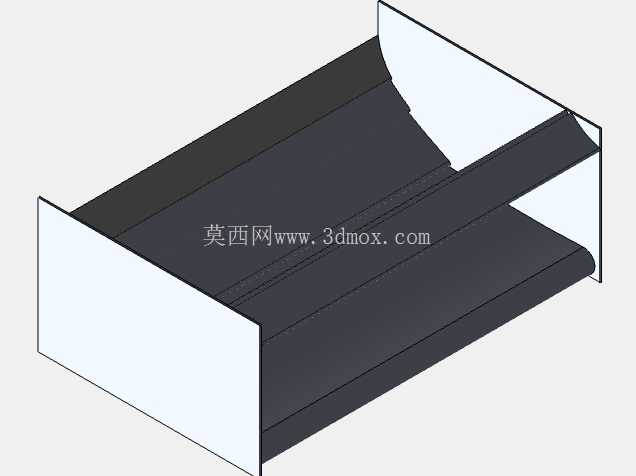

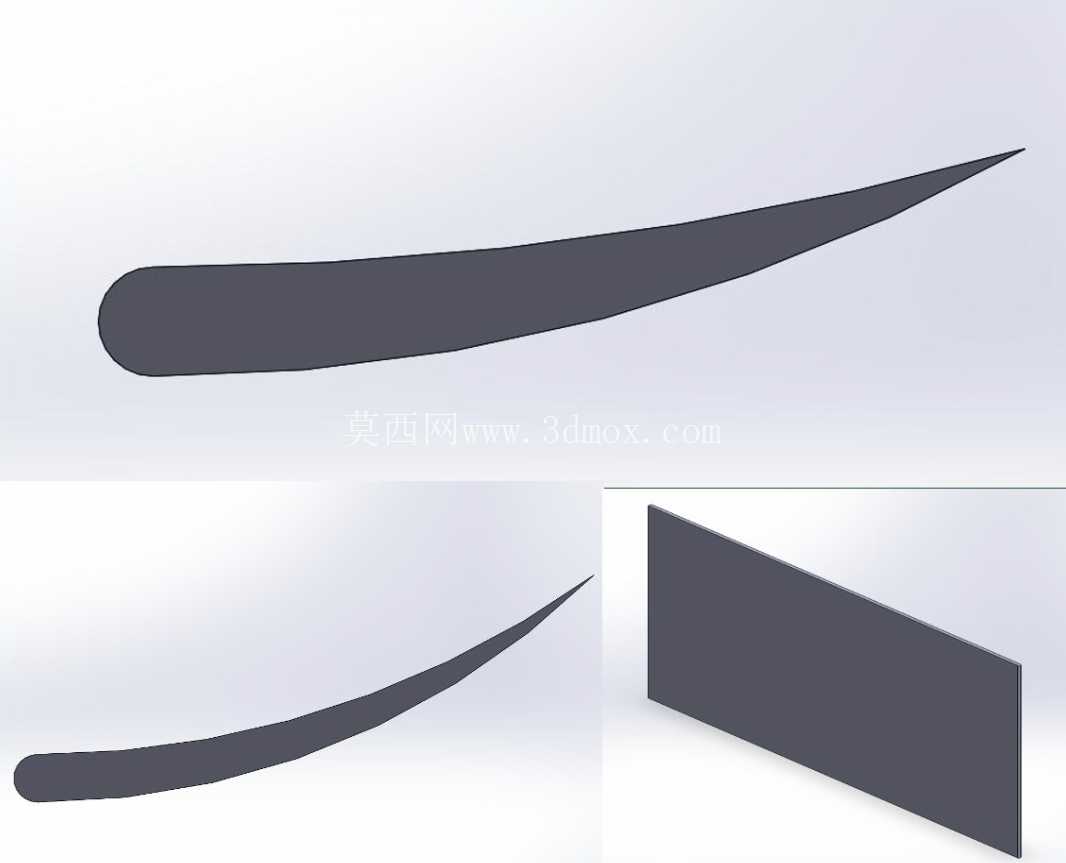

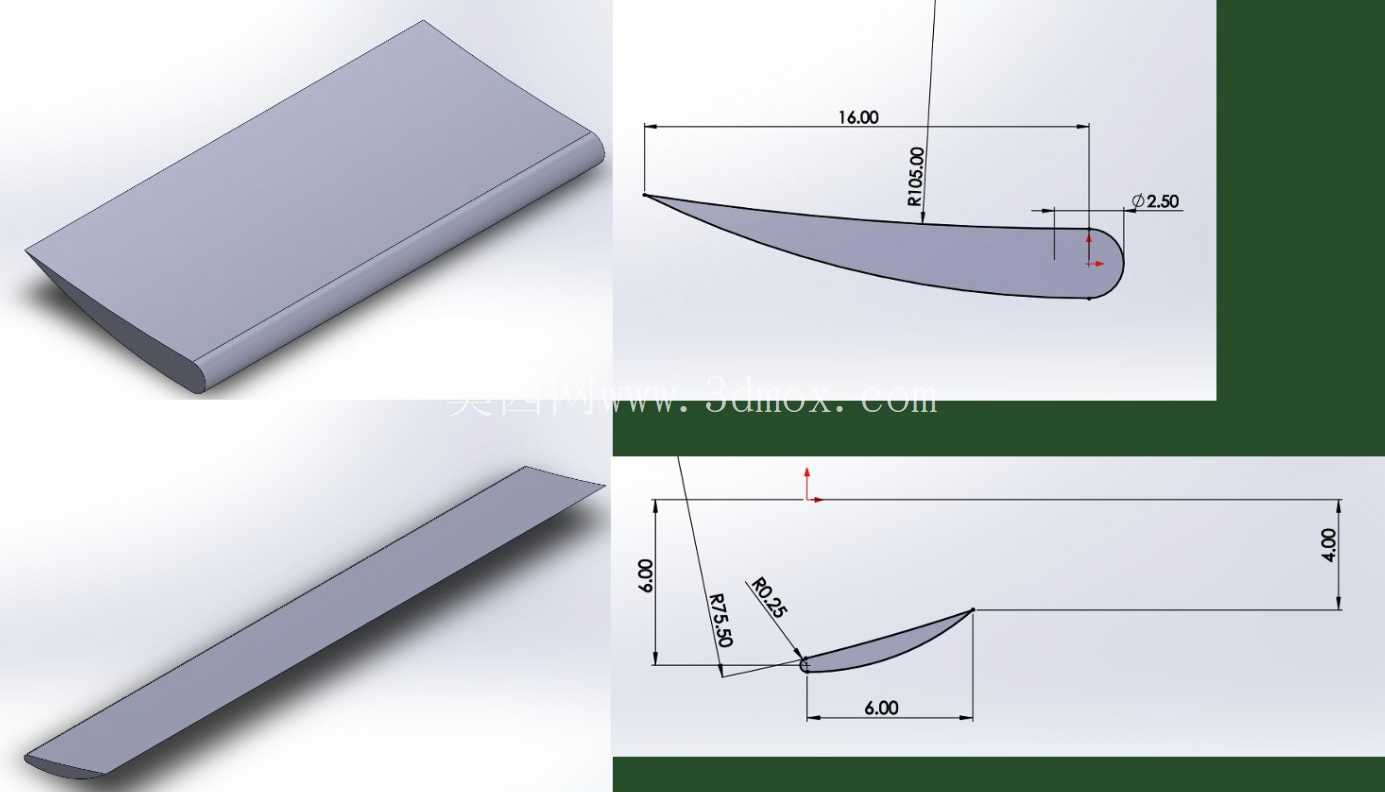

从结构组成来看,整套后翼采用分层式翼片布局,主翼面承担主要的下压力生成任务,两侧的端板结构一方面阻断翼片上下表面的气流串流,避免翼尖涡流打散翼面附着的边界层,降低气动效率损失,另一方面也作为整个后翼的安装支撑基体,连接翼片与赛车后部的主车架安装点。翼片的型面采用低速翼型优化而来,针对方程式赛车常见的30-60英里每小时的赛道行驶速度区间做了专门的攻角匹配,在目标车速下可以输出稳定的下压力数值,同时不会产生过大的气动阻力,避免过度消耗发动机的动力输出,影响直线段的加速性能。
设计过程中首先需要明确赛车后部的安装边界:后翼的整体宽度不能超过赛车后轮的外侧轮距,避免在高速会车、过弯时与其他车辆或者赛道护栏发生剐蹭;安装高度需要匹配赛车后部防滚架的顶部轮廓,不能遮挡车手的后方视线,同时也要避开发动机排气的高温区域,防止高温气流长期吹拂翼面导致复合材料结构出现强度衰减;翼面的攻角设置需要结合整车的轴荷分配来调整,避免后部下压力过大导致前轮抓地力不足,出现转向过度的操控特性,也不能下压力不足导致后轮在大扭矩输出时出现打滑。

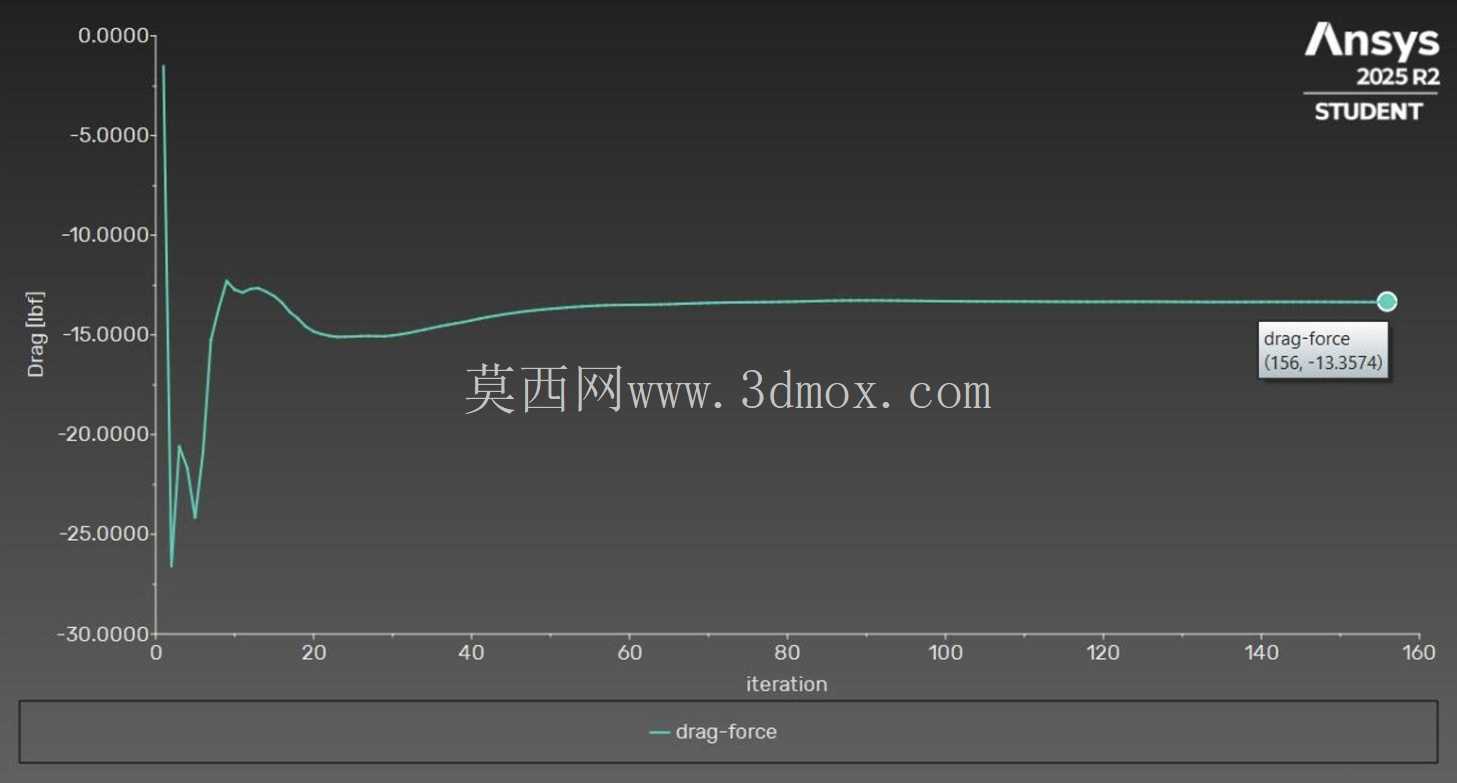

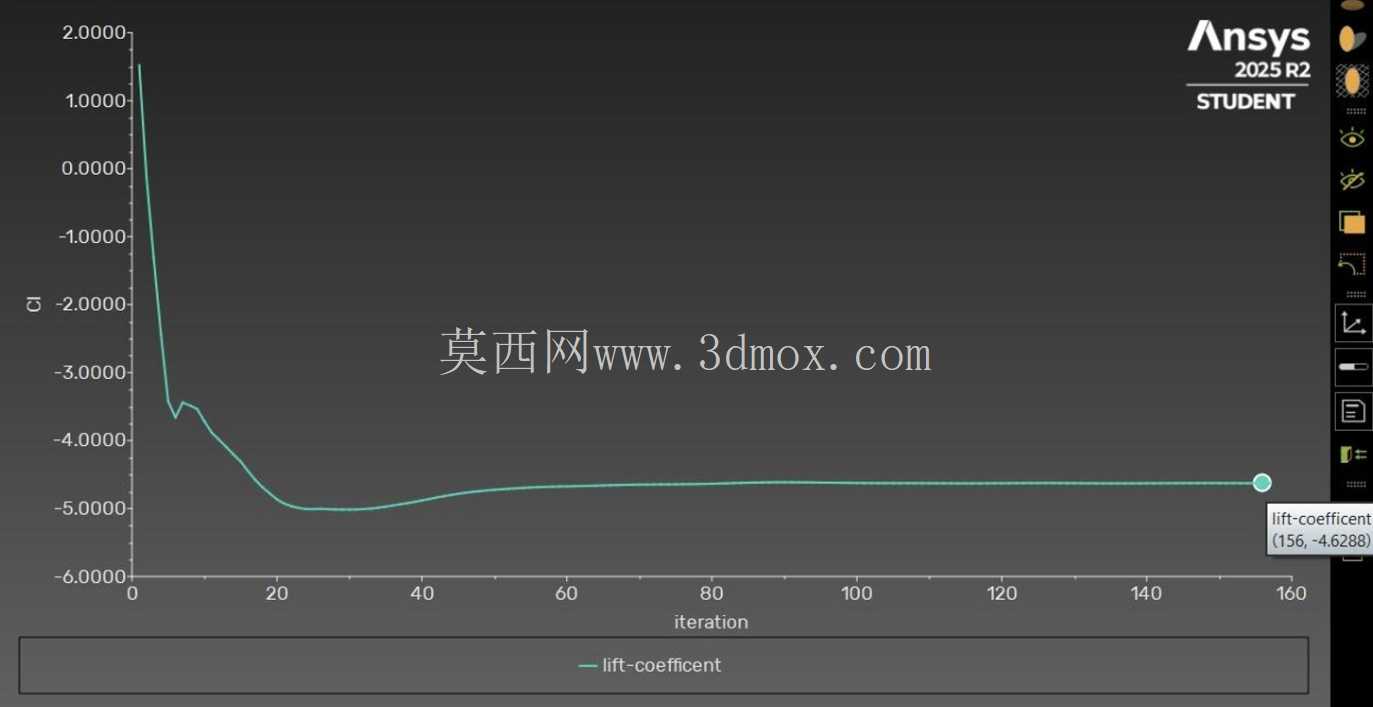

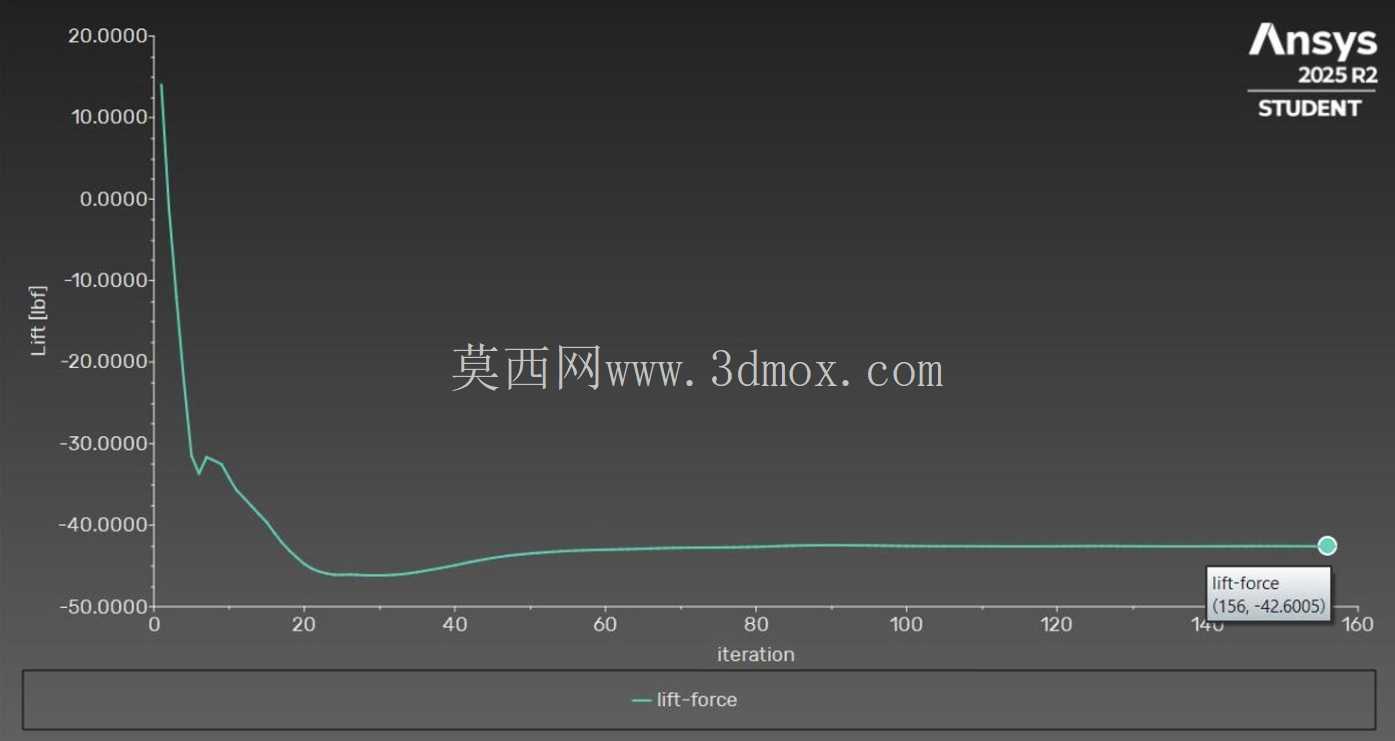

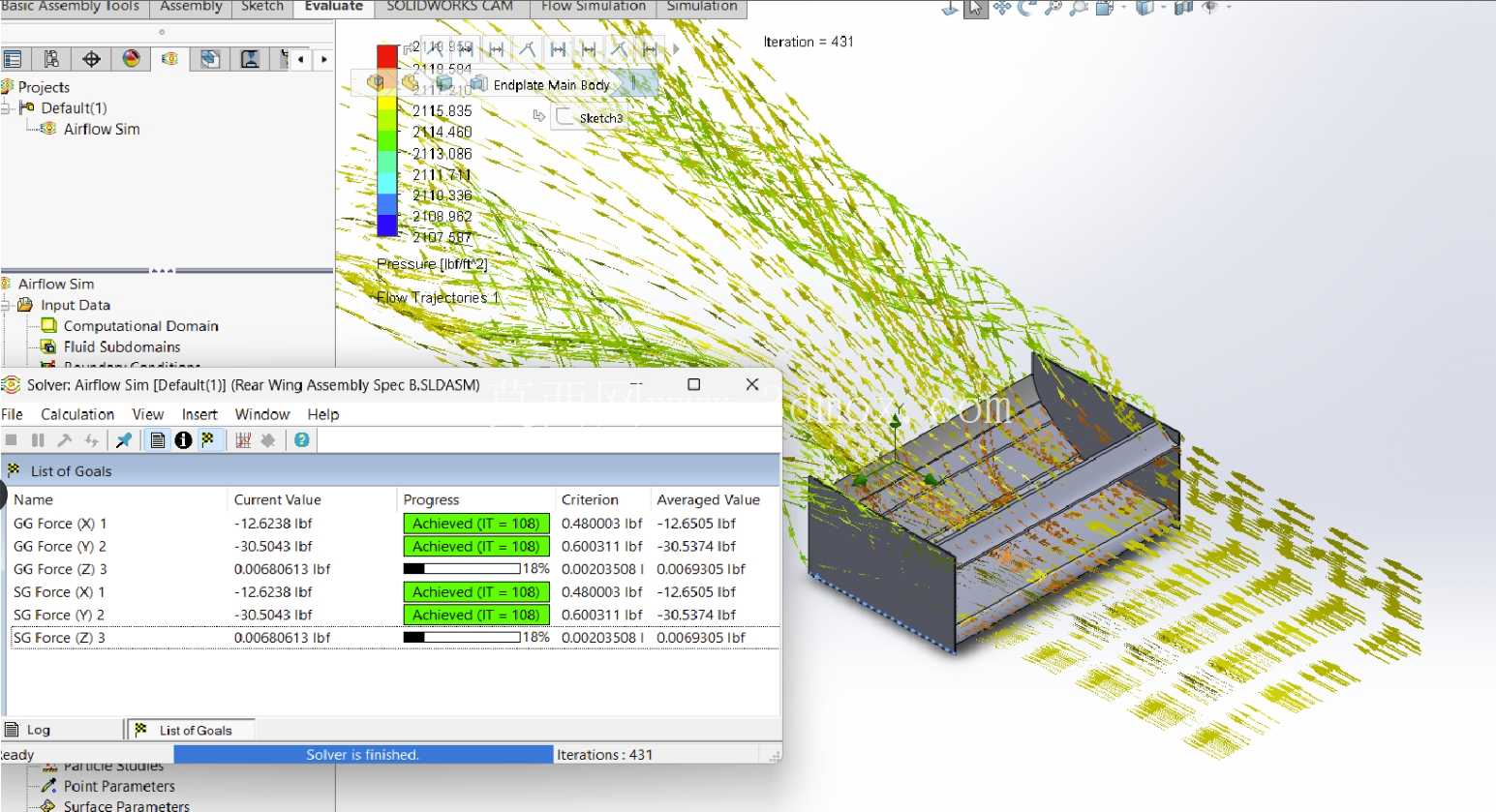

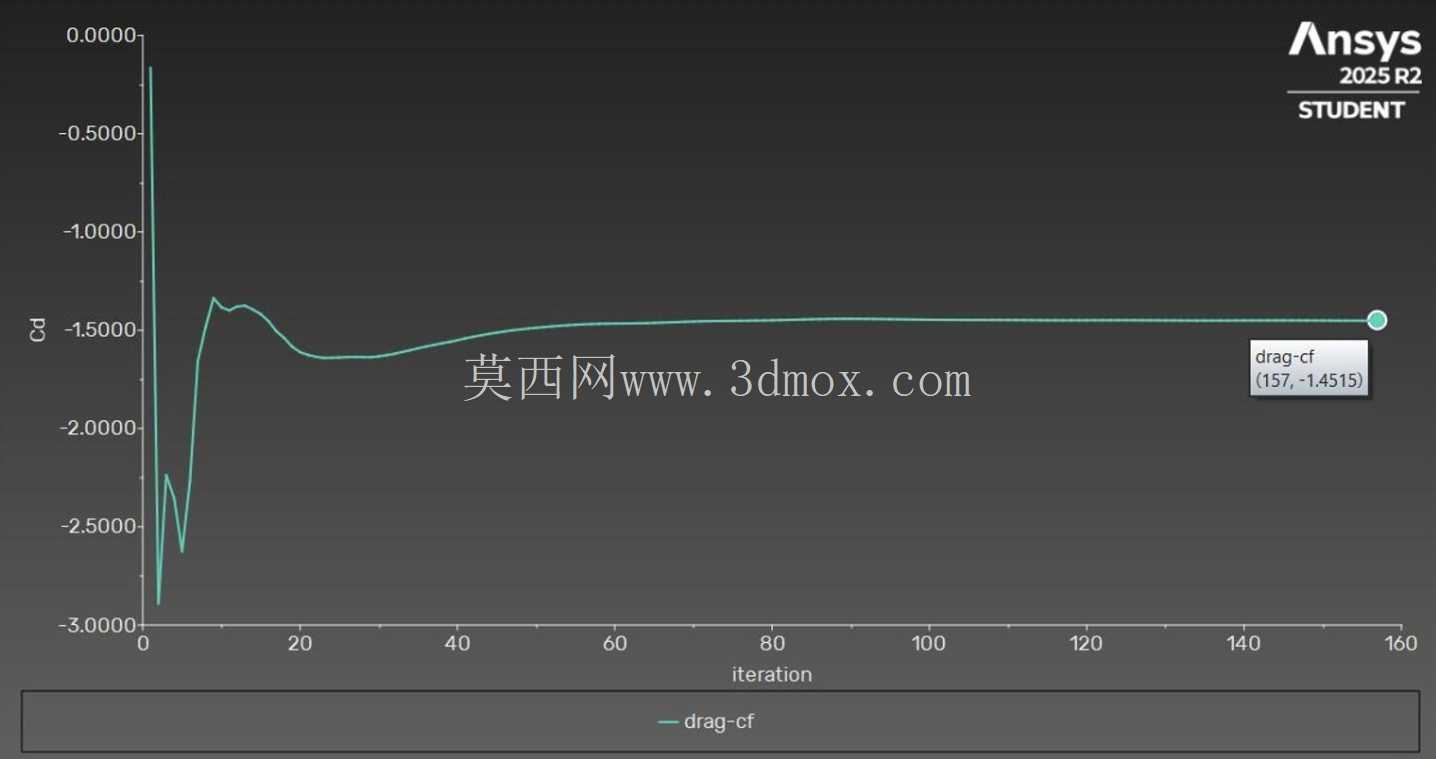

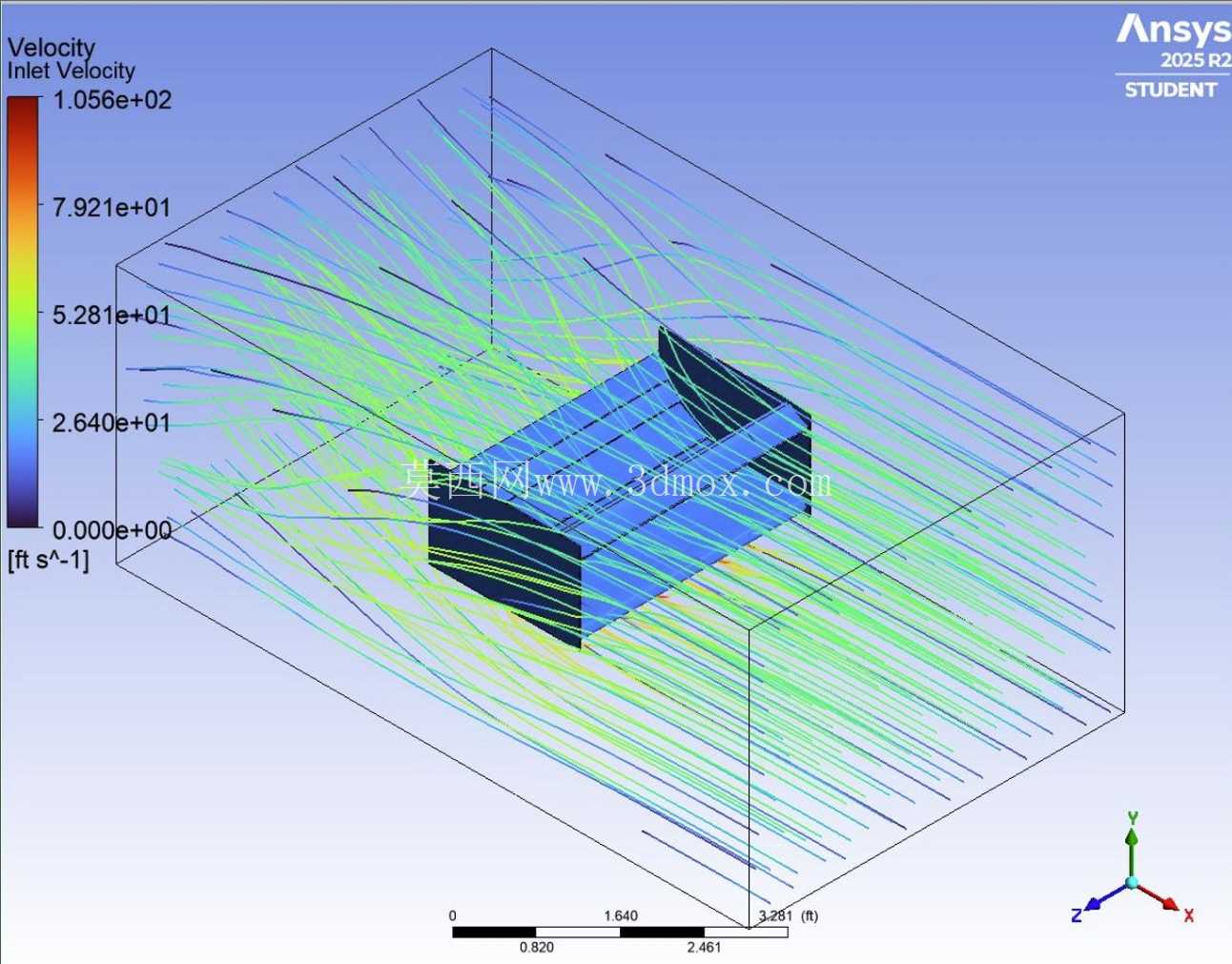

在流场验证环节,需要重点关注翼面与赛车后轮、后部散热气流的干涉问题:后轮高速转动时会带动周边的气流形成紊乱的尾流,如果后翼的安装位置过低,就会处于后轮的乱流区域内,翼面的气流附着效果会大幅下降,下压力输出会出现非线性波动,严重时甚至会出现翼面失速,导致下压力骤降引发行驶风险。因此这套后翼的安装高度做了针对性抬升,让主翼面处于后轮乱流区的上方,保证来流的均匀性,同时端板的下沿做了内收的导流造型,将后轮甩出的乱流引导至翼面外侧,减少对主翼工作区域的干扰。
结构强度层面,整套后翼需要承受高速气流带来的持续气动载荷,以及过弯时的侧向加速度载荷,因此翼片内部设计了纵向的加强筋结构,在不额外增加过多重量的前提下提升翼面的抗弯刚度,避免高速行驶时翼面出现震颤,影响气流附着效果。安装点的位置选择在后部车架的主承力管上,通过转接支架连接,安装孔位预留了一定的调节余量,可以根据不同赛道的特性调整翼片的整体攻角:在多低速弯的赛道上可以适当增大攻角,换取更高的下压力提升过弯极限;在多高速直道的赛道上可以适当减小攻角,降低气动阻力提升直线尾速。
从实际使用场景来看,这套后翼不仅要满足干地铺装路面的行驶需求,还要考虑雨天行驶时的气流带水问题,翼片的表面做了顺滑的过渡处理,没有容易积水的凹槽结构,端板与翼片的连接位置做了密封处理,避免雨水渗入翼片内部增加额外重量,同时也防止长期积水导致的结构腐蚀。翼片的边缘做了圆角钝化处理,避免维修、调整过程中尖锐的边缘划伤操作人员,也符合赛事的安全规则要求。
在与整车的匹配上,后翼产生的下压力会通过安装支架传递到后部车架,因此设计时也同步考虑了车架后部的刚度匹配,避免局部应力集中导致车架管出现变形。整套结构的重量控制也做了针对性优化,在满足强度、刚度要求的前提下尽可能削减非承力区域的材料厚度,平衡气动性能与整车重量的关系,毕竟对于方程式赛车而言,每一克的减重都能直接反映在加速、制动的性能表现上。
