嵌入式卡车车厢拨片式面板门锁结构

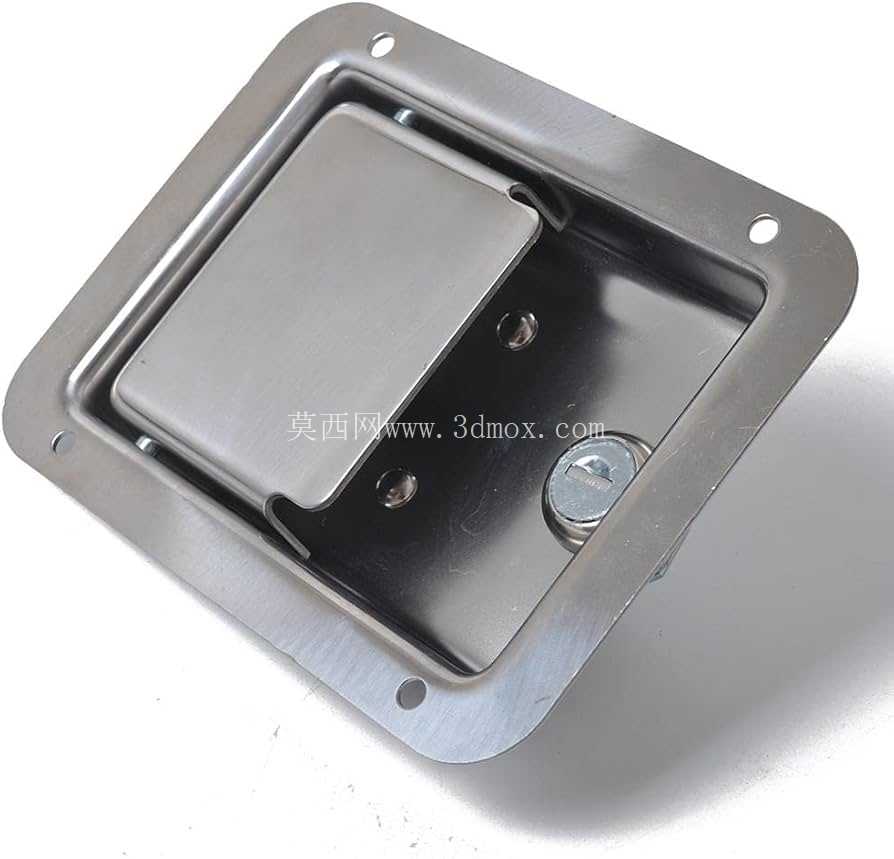

　　这款埋入式面板锁的核心应用场景覆盖多用途货运车辆侧边舱门、拖挂式房车储物隔间、工程检修车工具舱门、户外设备箱柜门等需要兼顾外观平整度与锁止可靠性的安装位置，尤其适配对舱门表面突出物有严格限制的使用场景——比如车辆行驶过程中需要避免锁具突出剐蹭周边货物、人员通行时不会被凸起锁体磕碰的工况。从实际使用需求出发，这款锁采用齐平式安装设计思路，整个锁体嵌入面板预先开设的安装槽内，安装完成后锁具表面与舱门面板完全处于同一平面，不会在门板外侧形成凸起结构，既能够减少车辆行驶过程中的风阻干扰，也能避免户外使用时凸起结构积留雨水、灰尘，降低锁体锈蚀卡滞的概率。

　　锁体操作端采用弹簧加载的式手柄结构，常态下手柄在弹簧弹力作用下贴合锁体面保持齐平状态，需要开启时只需抠动手柄边缘的扣位即可翻起手柄，通过拨片结构带动锁舌回缩完成解锁，操作过程无需额外钥匙即可从外侧快速开启，适配需要频繁开闭的工具舱、储物舱使用需求；锁芯集成在手柄侧方的锁止位，插入钥匙转动后即可锁止手柄，限制手柄的翻起动作，避免非授权人员随意开启舱门，保障舱内存放的工具、物资安全。

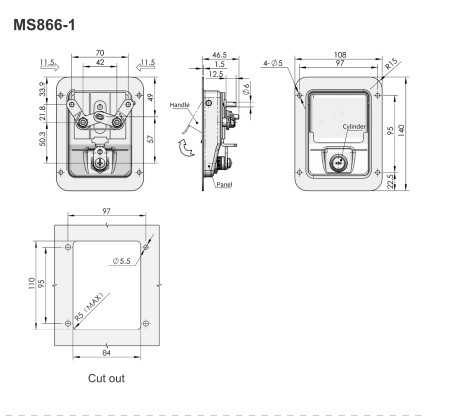

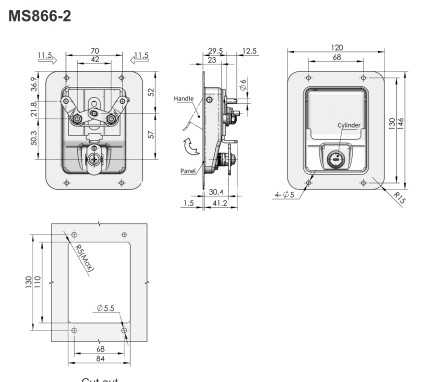

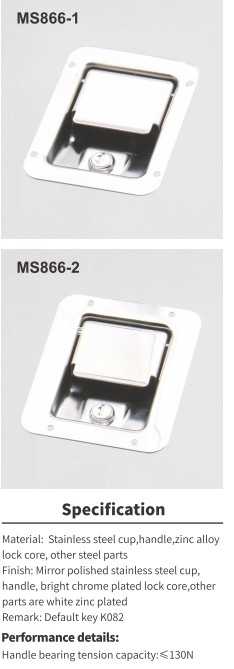

　　安装法兰边采用带预钻孔的方形法兰结构，法兰边整体与锁体外壳一体冲压成型，四个安装孔位分布在法兰的四个角位置，安装时只需在门板对应位置开出与锁体内胆尺寸匹配的嵌装槽，同时对齐法兰孔位在门板上钻出对应的安装孔，即可通过螺栓或者拉铆钉将锁体整体固定在门板上，不需要额外制作复杂的安装固定支架，适配1.2mm到3mm厚度的金属门板安装，不管是不锈钢车厢板、冷轧钢板设备箱门还是铝合金舱门板都能适配。锁体主体材质采用不锈钢板材冲压成型，表面经过抛光处理，具备优秀的耐腐蚀性能，能够在户外淋雨、扬尘、温差变化大的工况下长期使用，不会出现漆面脱落、基材锈蚀的问题，适配户外作业车辆、船舶舱口等潮湿、多盐雾的使用环境。

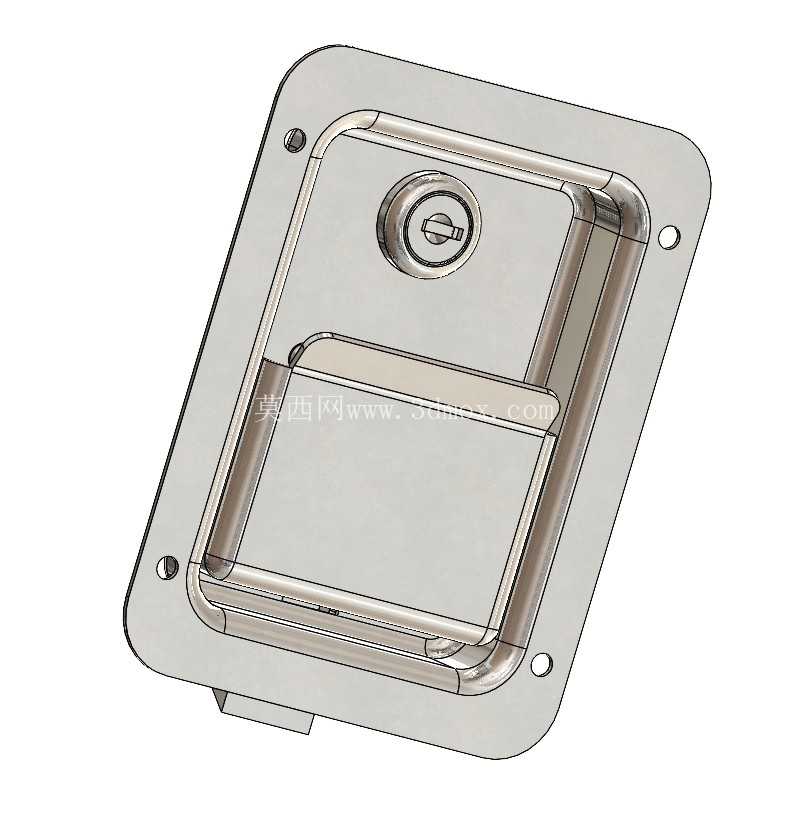

　　从结构设计的细节来看，锁体的嵌装内胆深度经过优化，不会过度占用舱门内侧的空间，安装完成后内侧突出尺寸控制在合理范围内，不会和舱门内侧的加强筋、密封胶条产生干涉；锁舌的伸缩行程经过匹配设计，锁止状态下锁舌伸出长度足够卡入门框对应的锁扣位，不会因为车辆行驶振动出现意外脱开的情况，解锁状态下锁舌完全回缩到锁体内部，不会在开关门过程中剐蹭门框结构。这款锁的结构建模完全复刻实物的装配关系，所有冲压折弯的圆角、弹簧安装位、锁芯配合槽、手柄转轴位都按照实际五金件的尺寸参数还原，既可以作为专用车辆改装时的舱门锁具选型参考，也可以直接导入到整车装配模型中完成舱门部位的装配干涉检查，还能作为同类嵌入式锁具结构设计的参考样本，帮助结构工程师快速完成锁具安装位的开孔尺寸设计、安装间隙校核，避免实际生产过程中出现开孔尺寸不匹配、锁体安装后与周边结构干涉的问题。在实际选型应用中，需要注意提前确认门板的厚度是否在锁体的适配范围内，同时根据舱门的密封胶条压缩量调整锁扣的安装位置，保证锁止状态下舱门能够压紧密封胶条，达到预期的防水防尘效果；如果是用在有较高防盗需求的舱门位置，还可以搭配内部加装的防盗挡片，提升锁具的防破坏能力。
