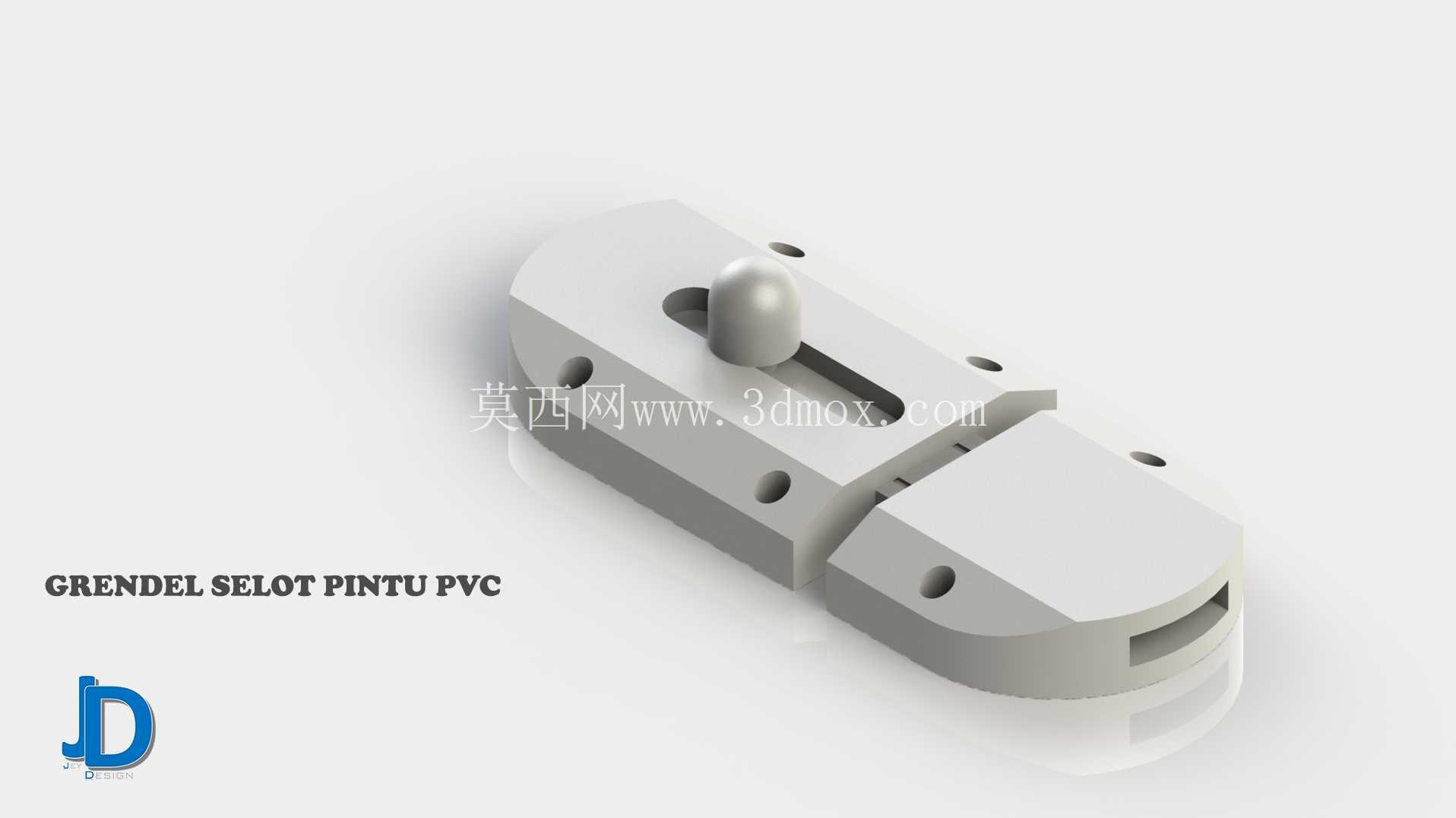

PVC材质插销式门栓锁具结构

　　这款插销式锁具主体采用PVC材质加工成型，核心应用场景集中在轻质室内隔断门、PVC材质储物柜门、洁净车间临时隔间门以及卫浴间塑料门的锁闭需求上，和传统金属插销不同，PVC材质的特性让这款锁具不会在潮湿环境下出现锈蚀卡滞，也不会因为长期接触水汽出现表层镀层脱落的问题，适配对防腐有基础要求的非高安保级别的门体使用场景。从实际使用功能来看，这款锁采用横向滑动的锁舌结构，锁闭时通过凸起的拨钮带动锁舌插入门框配套的锁扣槽内，实现门体的位置固定，解锁时反向拨动拨钮即可让锁舌回缩，完成门体开启，整个操作行程短，拨钮的凸起高度符合人体工学的施力角度，不需要额外施加过大的力就能完成锁闭和解锁动作，日常使用中不会出现夹手或者操作卡顿的问题。

　　在设计思路上，这款锁的整体结构做了分体式设计，锁体分为固定底座和滑动锁舌两个核心部分，底座上预留了多个沉头安装孔，安装时可以直接通过自攻螺丝将底座固定在门体表面，不需要在门体上开凿深槽，适配厚度在10mm到25mm之间的PVC门板、复合门板以及轻质木质门板，安装边界的容错率较高，即使门板表面存在轻微的不平整，沉头孔的设计也能让螺丝锁紧后保持底座和门体表面的贴合，不会出现锁体翘起的问题。

　　锁体的外形做了圆弧过渡处理，所有外露的棱角都做了R2以上的圆角打磨，避免日常使用过程中磕碰划伤，整体外形为长条形结构，长度方向的尺寸控制在120mm以内，宽度方向尺寸在40mm左右，安装后不会过多突出门体表面，不会影响门体的正常开合，也不会和门框周边的密封胶条产生干涉。锁舌的滑动轨道集成在底座内部，滑动接触面做了0.2mm的间隙预留，既保证滑动过程中不会出现旷量晃动，也不会因为PVC材质的热胀冷缩出现锁舌卡滞的问题，锁舌的伸出长度设计为15mm，足够插入常规门框的锁扣深度，不会因为锁舌伸出过短导致锁闭失效，也不会因为伸出过长导致解锁后锁舌仍然突出底座表面剐蹭衣物。

　　在实际选型适配的时候，需要注意这款锁的承重锁闭力适配门体重量在15kg以内的轻质门，不适合用于重型入户门或者高安保要求的防火门场景，配套的锁扣需要和锁舌位置对正，安装时锁扣和锁体的横向间隙控制在1mm到2mm之间，保证锁舌能够顺畅插入锁扣，不会出现对位偏差导致的锁闭困难。从结构建模的角度来看，这款锁的所有配合面都采用了直身面加小倒角的设计，没有复杂的曲面结构，加工开模难度低，适合注塑批量生产，底座上的安装孔位置做了局部加厚处理，避免螺丝锁紧时出现底座开裂的问题，拨钮和锁舌采用过盈配合连接，不需要额外的紧固件固定，装配工序简单，整体零件数量少，后期维护更换也十分方便，不需要专业工具就能完成拆装。
