科幻概念飞行器曲面造型结构设计

这款概念载具的曲面设计，核心是探索小尺寸近地飞行器的外观结构落地可能性，在建模阶段就需要兼顾气动外形逻辑与内部器件的安装边界，不能只追求视觉上的科幻感而忽略工程实现的基础要求。从实际应用场景来看，这类小尺寸概念载具可适配低空短途巡检、园区安防巡查、特定场景影视道具制作等方向，不同场景下的功能侧重会直接影响外形曲面的调整逻辑，比如用于巡检场景时，需要在机身顶部预留传感器安装的平面区域，保证探测元件的安装基准平整，不会因为曲面弧度导致探测角度出现偏差；用于影视道具场景时，则可以适当弱化内部安装空间的约束，优先保证外观线条的流畅度与科幻感。

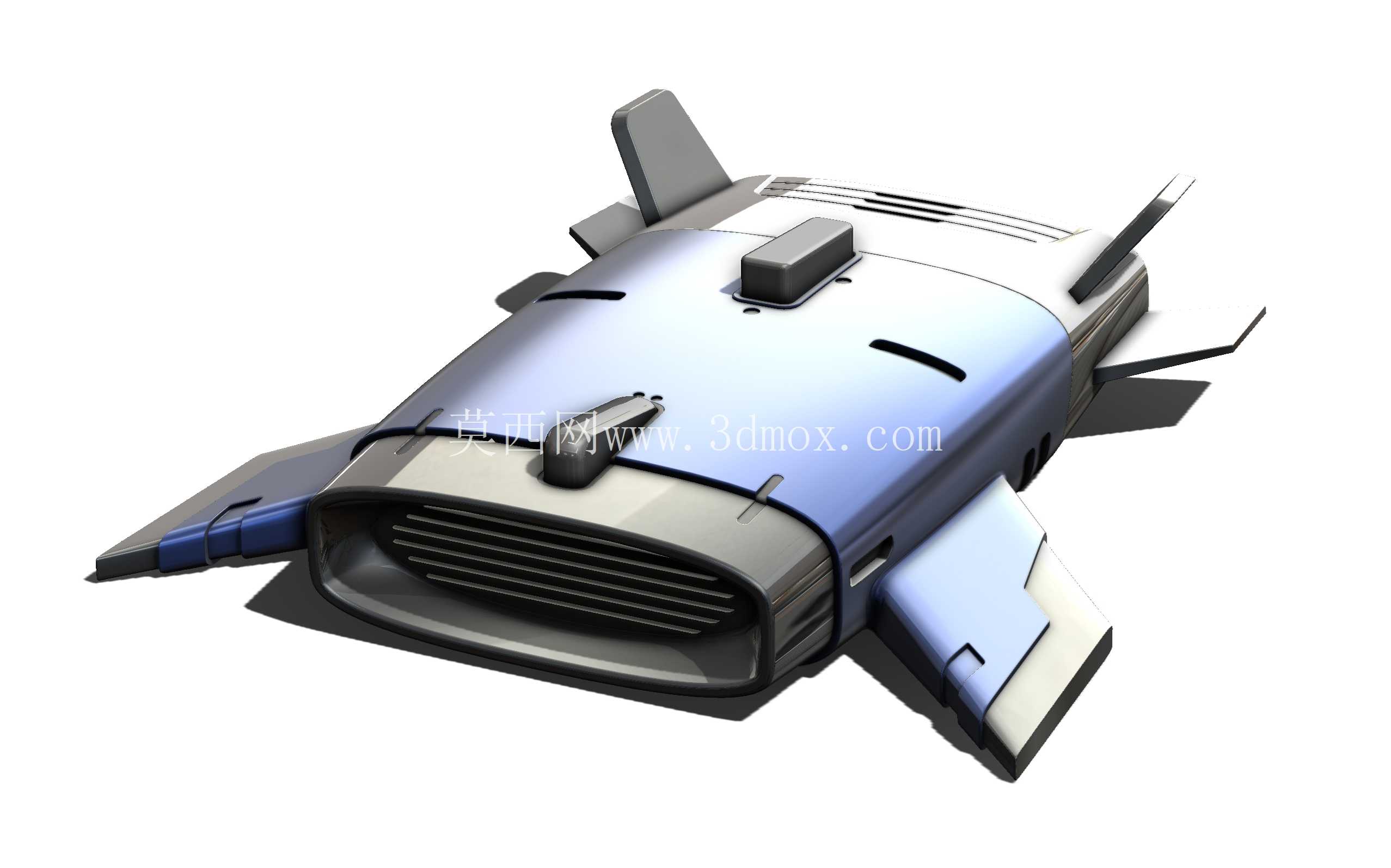

设计思路上，因为没有多视角参考图，整个曲面构建过程是从单张参考图的视觉比例出发，先勾勒出机身主体的中心对称基准线，确定机头进气区域的开口尺寸与机身最大截面的位置，再逐步向机尾延伸出尾翼与侧翼的结构。机身主体采用大曲率顺滑曲面过渡，目的是降低低空飞行时的空气阻力，机头位置的格栅式进气结构，既满足视觉上的机械感，也能为内部动力单元预留进风通道，格栅的条缝宽度与间距都做了等比例约束，避免出现疏密不均的视觉问题。机身顶部的凸起模块是按照机载传感单元的常规尺寸预留的安装位，凸起部分与机身主体的曲面做了G2连续过渡，不会出现生硬的拼接棱角，既降低风阻也能避免应力集中问题。

侧翼与尾翼的结构没有采用传统固定翼的平直造型，而是做了切角式的异形设计，侧翼的安装位置在机身中部靠下的区域，翼面与机身曲面的衔接处做了加厚处理，保证结构连接强度，翼尖位置的切角设计是为了避免低空飞行时翼尖剐蹭障碍物，同时也能优化翼尖的涡流影响。机身侧面的开槽结构，一方面是作为散热风道的出口，另一方面也能丰富外观的层次细节，开槽的深度控制在3mm以内（按照1:10的缩放比例换算），不会破坏机身主体的结构强度。

外形尺寸方面，按照常规小尺寸巡检载具的比例推算，整机长度控制在420mm左右，机身最大宽度280mm，整机高度（含尾翼）160mm，这个尺寸边界可以保证载具在狭窄的楼宇间、园区道路上方通行时不会出现尺寸超限的问题。安装边界上，机身内部预留了直径80mm、长度120mm的动力单元安装舱，机身头部预留了20mm×20mm的摄像模块安装位，顶部传感模块的安装平面尺寸为35mm×25mm，所有安装位的周边都预留了2mm的壁厚，保证3D打印或者开模制作时的结构强度，不会出现薄壁开裂的问题。

曲面构建过程中，所有的曲面拼接都做了连续性检查，避免出现曲面褶皱、曲率突变的问题，尤其是机头进气口与机身主体的衔接区域，因为涉及到开口结构，曲面修剪后都做了补面处理，保证过渡区域的顺滑度。侧翼与机身的连接位置，没有采用简单的拉伸实体拼接，而是用曲面放样的方式做了一体化过渡，既保证外观的整体性，也能提升连接位置的结构强度，减少飞行过程中的连接应力。机身底部做了小范围的平面处理，作为载具停放时的支撑基准，平面区域的尺寸为60mm×40mm，可以适配常规的起降支架安装，不需要额外对曲面做裁切处理。

从结构设计的角度看，这类概念曲面设计的核心价值，是探索异形曲面载具从视觉设计到工程落地的转化路径，很多时候创意设计的曲面看起来流畅，但实际转化为可生产的结构时，会遇到壁厚不均、安装位不足、曲面无法脱模等问题，在建模阶段就提前考虑这些工程约束，能大幅缩短后续的结构调整周期。比如这款载具的曲面分模线，就设置在机身最大截面的位置，沿着曲面的自然走向布置，不会破坏外观的整体线条，同时也能满足注塑或者3D打印的分模要求，不需要额外做拔模斜度的大幅调整。机身表面的细节凹槽，深度都控制在1mm以内，既可以作为外观装饰线，也不会因为凹槽过深导致壁厚不均，出现生产时的缩痕问题。

另外在曲面的曲率控制上，机身主体的曲面曲率变化率控制在15%以内，避免出现曲率突变导致的反光不均问题，不管是做实物表面的喷漆处理，还是做渲染效果的材质表现，都能获得比较均匀的视觉效果。尾翼的厚度从根部到翼尖做了渐变处理，根部厚度8mm，翼尖厚度2mm，既保证根部的连接强度，也能让翼尖看起来更轻薄，符合科幻载具的视觉特质。侧翼的下表面做了微小的上反角设计，角度控制在3度左右，能提升低空飞行时的横向稳定性，不需要额外增加配重结构就能保证基础的飞行姿态稳定。
