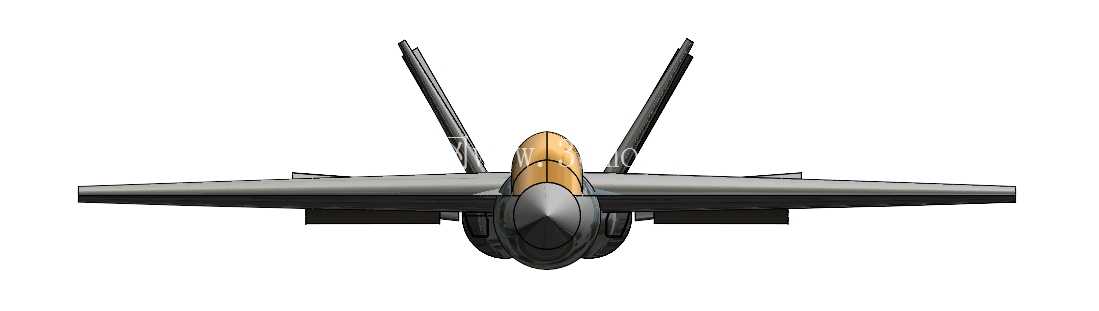

双发喷气式高级飞行教练机整机结构

该模型聚焦飞行教练机外部气动与承力结构设计，可直接服务于初始概念论证阶段的多维度工程验证工作。在实际飞行训练场景中，这类高级教练机承担着飞行学员从初级教练机向作战机型过渡的核心训练职能，需要兼顾高亚音速机动性能、低速操作容错性以及日常训练的高出动可靠性，模型的外部几何构建完全围绕这一核心使用需求展开。

从气动布局设计来看，模型采用两侧进气、双垂尾、大后掠角梯形翼的常规布局，机翼与机身采用翼身融合过渡设计，能够有效降低跨音速阶段的飞行阻力，同时提升机身内部可用容积。机翼前缘设置有可偏转缝翼，后缘襟翼采用分段式设计，可根据不同飞行阶段调整偏转角度：起降阶段大角度伸出提升低速升力，降低起降速度以适配训练场景下学员操作的容错空间；巡航与机动训练阶段收回至零位，保证气动面的光洁度，还原真实飞行的操纵响应特性。双垂尾采用外倾布置，既能够在大迎角机动状态下避开机身涡流的遮挡区域，保证方向操纵的有效性，也能兼顾侧向雷达散射特性的基础优化，适配现代教练机的多任务训练需求。

起落架系统采用前三点式布局，前起落架为双轮结构，设置有转向操纵机构与减震缓冲支柱，主起落架为单轮结构，连接于机翼根部承力框位置，收放路径完全贴合机翼与机身的内部预留空间，收起后可完全收纳至机身与机翼的舱室内，舱门与机体表面齐平，避免额外的气动阻力。整个起落架的收放机构运动路径在建模阶段经过多轮干涉校验，所有铰接点、作动筒的安装位置都预留了足够的装配间隙，不会出现运动过程中与周边结构剐蹭的问题。

机身部分的建模严格按照面积律修型，从机头雷达罩开始，截面沿纵轴平滑过渡，座舱采用串列双座布局，座舱盖为整体式水泡形设计，能够为前后座飞行员提供足够的侧向与前向视野，适配教练机教学过程中后舱教员观察前舱操作、同时监控外部环境的需求。机身尾部设置有双发动机舱，尾喷口与机身尾部结构平滑衔接，尾椎部分预留了减速伞舱的安装位置，可满足短距降落训练的使用需求。

在结构可行性验证层面，模型的机翼承力翼肋、翼梁的布置位置完全符合航空结构设计规范，翼肋沿机翼展向按载荷分布梯度设置间距，翼根位置翼肋加密以承受机动飞行过程中的最大弯矩，机翼蒙皮厚度沿展向逐步减薄，在保证结构强度的前提下控制整机重量。所有气动操纵面的铰链轴线位置都经过气动效率校核，偏转过程中不会与相邻结构产生干涉，操纵面的偏转角度范围也符合真实教练机的操纵行程限制，能够直接用于气动仿真分析的几何输入。

需要明确的是，当前模型仅完成了外部几何结构的构建，航空电子设备、推进系统内部管路、座舱内部详细航电、操纵台等组件暂未纳入建模范围，核心目的是为概念阶段的气动分析、结构布局可行性验证、总体布置迭代提供精准的几何基准。在后续迭代过程中，可基于现有外部曲面，逐步补充内部框梁结构、系统管路、机载设备的详细模型，最终形成完整的全机数字样机，支撑后续的初步设计与详细设计阶段工作。这类外部几何模型也可用于飞行训练模拟器的视景建模、航空教学教具的结构展示，以及新型教练机概念方案的快速展示验证。
