短距起降飞机机翼内部结构设计方案

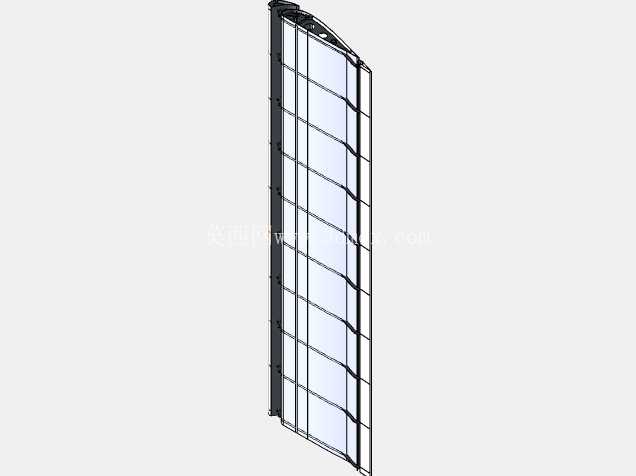

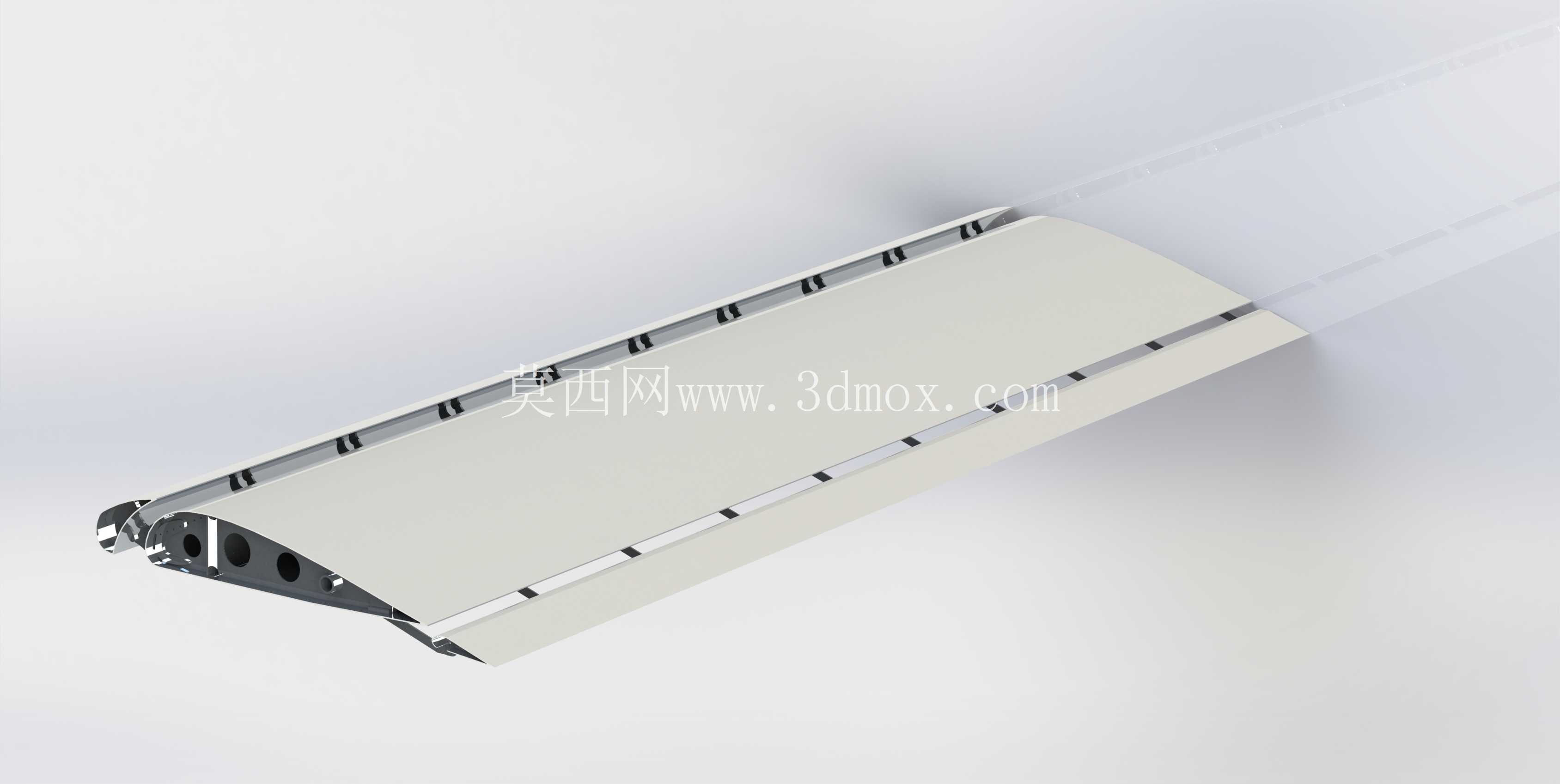

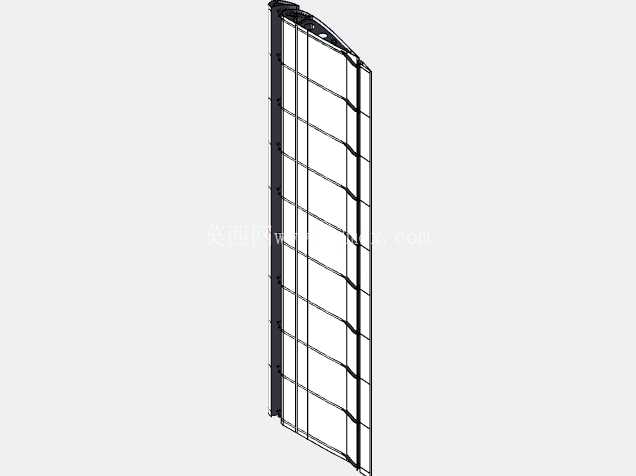

　　在通航领域短距起降作业场景中，固定翼飞机对机翼的低速升力特性、结构可靠性有着极高要求，本次呈现的机翼结构正是针对这类作业需求完成的结构设计方案。不同于常规巡航机翼的设计逻辑，短距起降机翼需要在极低进近速度下维持足够升力，同时还要承受起降阶段紊流带来的交变载荷，这就要求结构设计在减重与强度之间找到精准平衡点。从结构布局来看，该机翼采用了单梁式主承力结构，主梁沿翼展方向布置在翼型最大厚度位置，这一位置恰好是飞行过程中弯矩载荷的核心传递路径，能够将翼面气动载荷高效传递至机身对接接头。

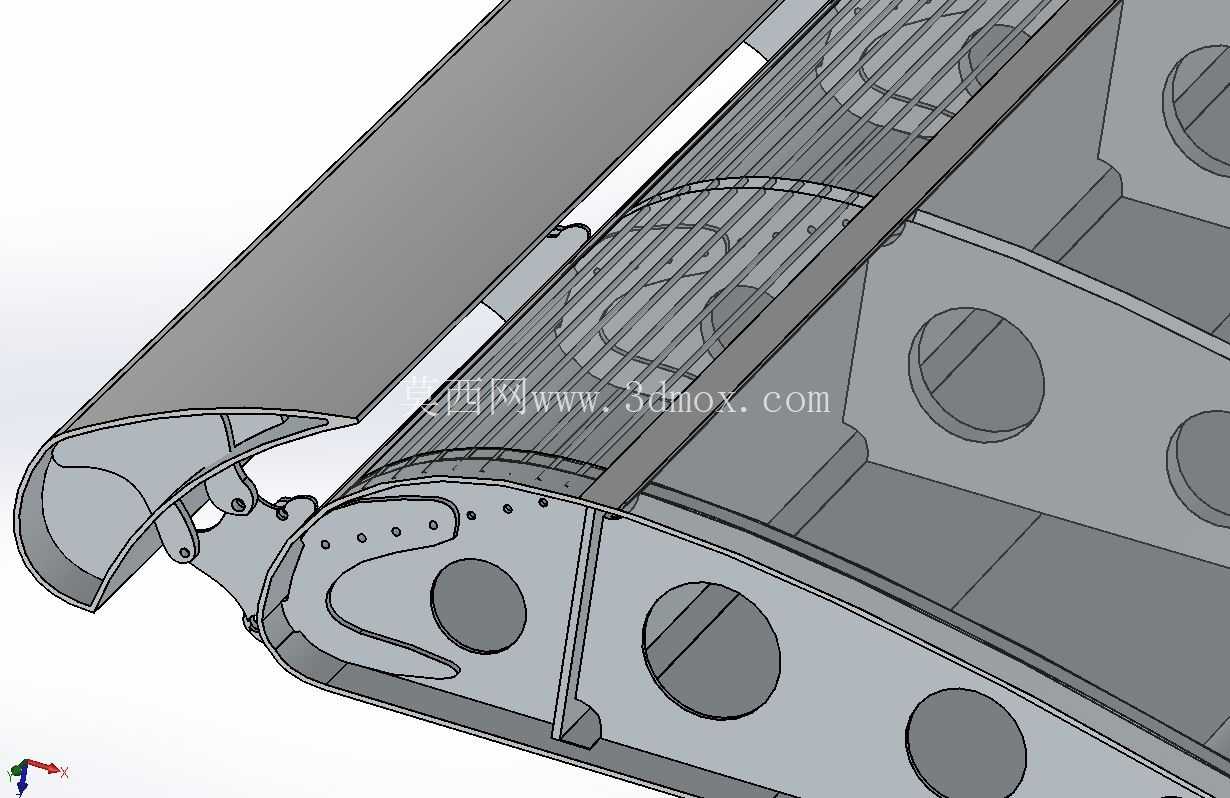

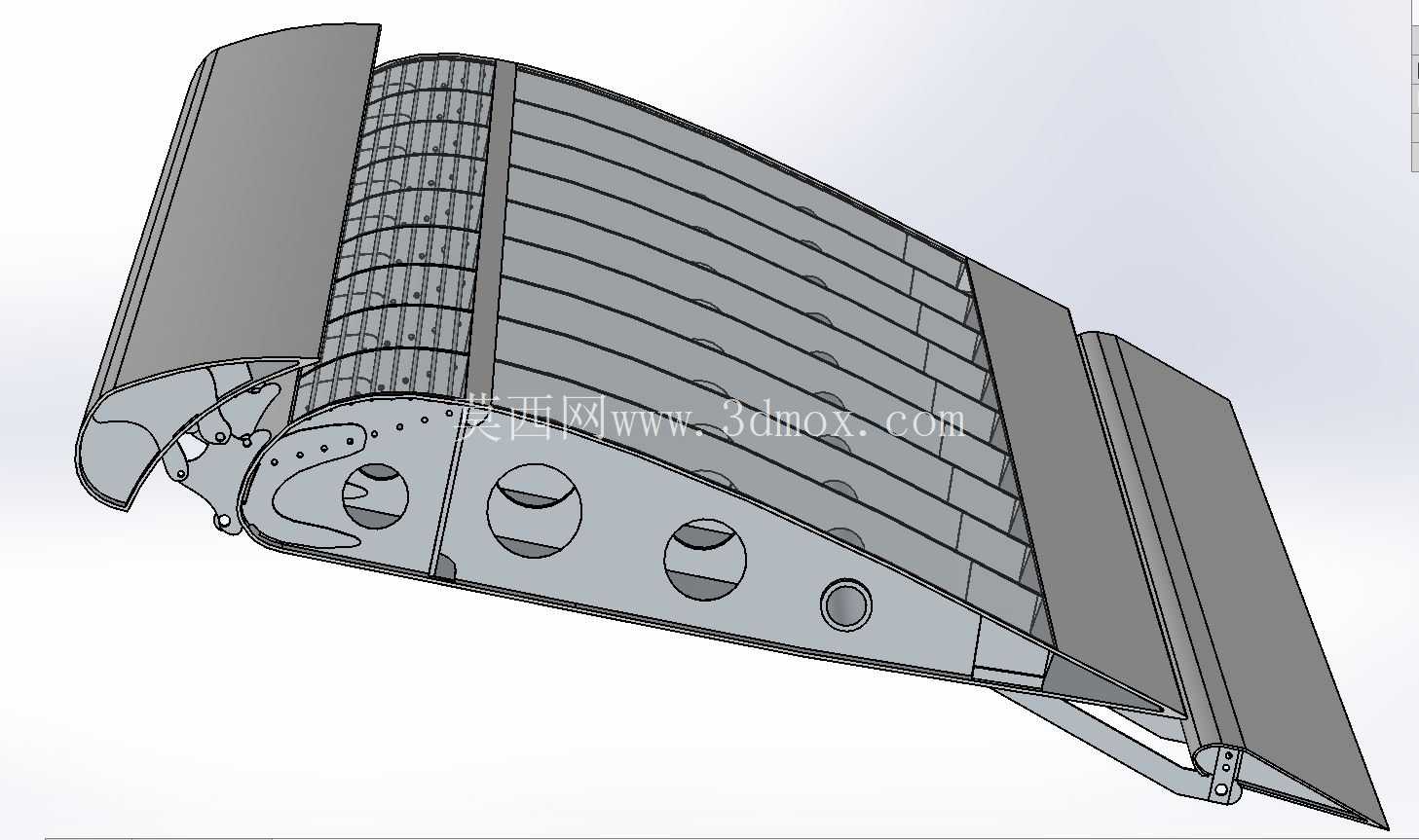

　　前缘部分采用了分段式蒙皮与前缘肋组合结构，前缘肋沿翼展等距排布，每一段肋板都对应翼型的前缘轮廓，既保证了前缘气动外形的精度，也为前缘缝翼的安装预留了运动空间——短距起降模式下前缘缝翼伸出时，可改变机翼弯度，大幅提升低速状态下的最大升力系数，这也是STOL机型能够在数百米跑道完成起降的核心结构基础。机翼后缘设置了分段式襟翼安装位，襟翼导轨沿弦向布置在翼肋的后段延伸结构上，导轨的安装基准与翼型弦线保持精准平行，避免襟翼收放过程中出现卡滞或气动外形偏差。蒙皮与翼肋、翼梁的连接采用了铆接加胶接的复合连接形式，这种连接方式既能保证连接强度，也能避免传统纯铆接带来的应力集中问题，对于长期承受交变气动载荷的机翼结构来说，能够有效提升疲劳寿命。

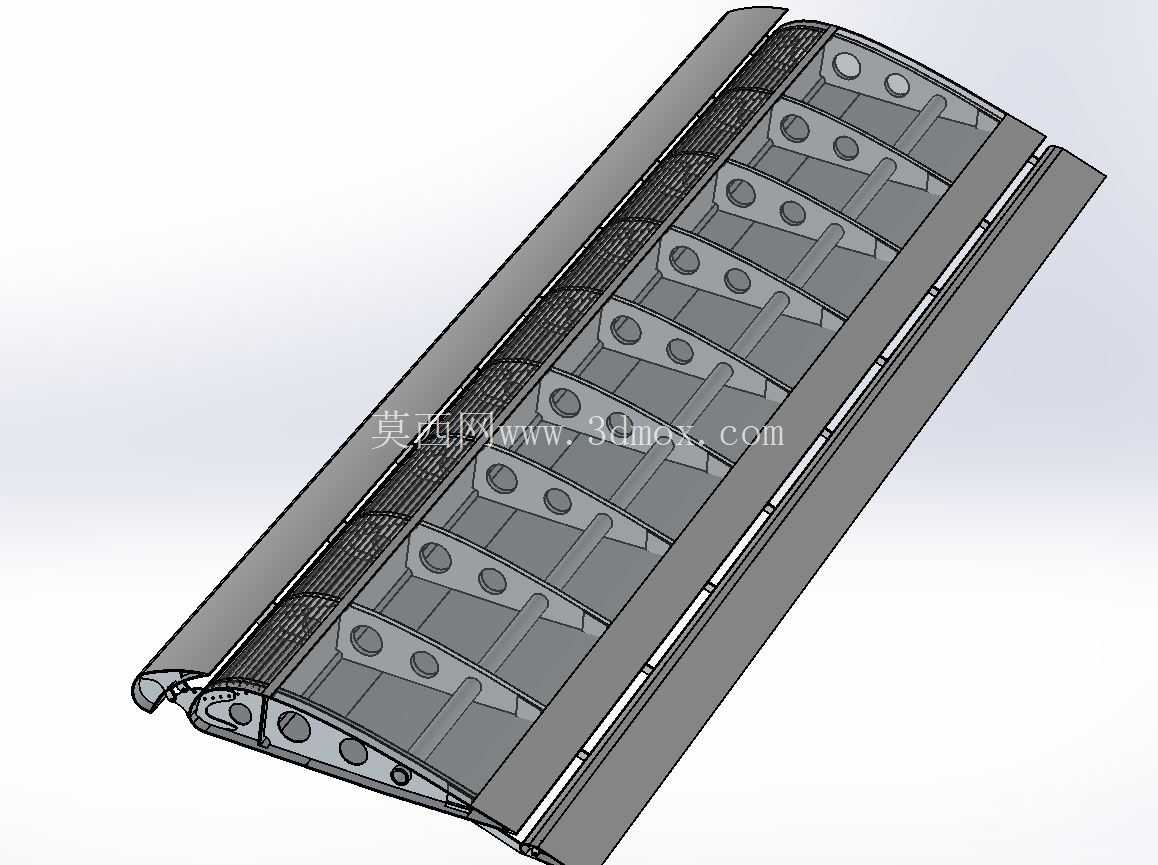

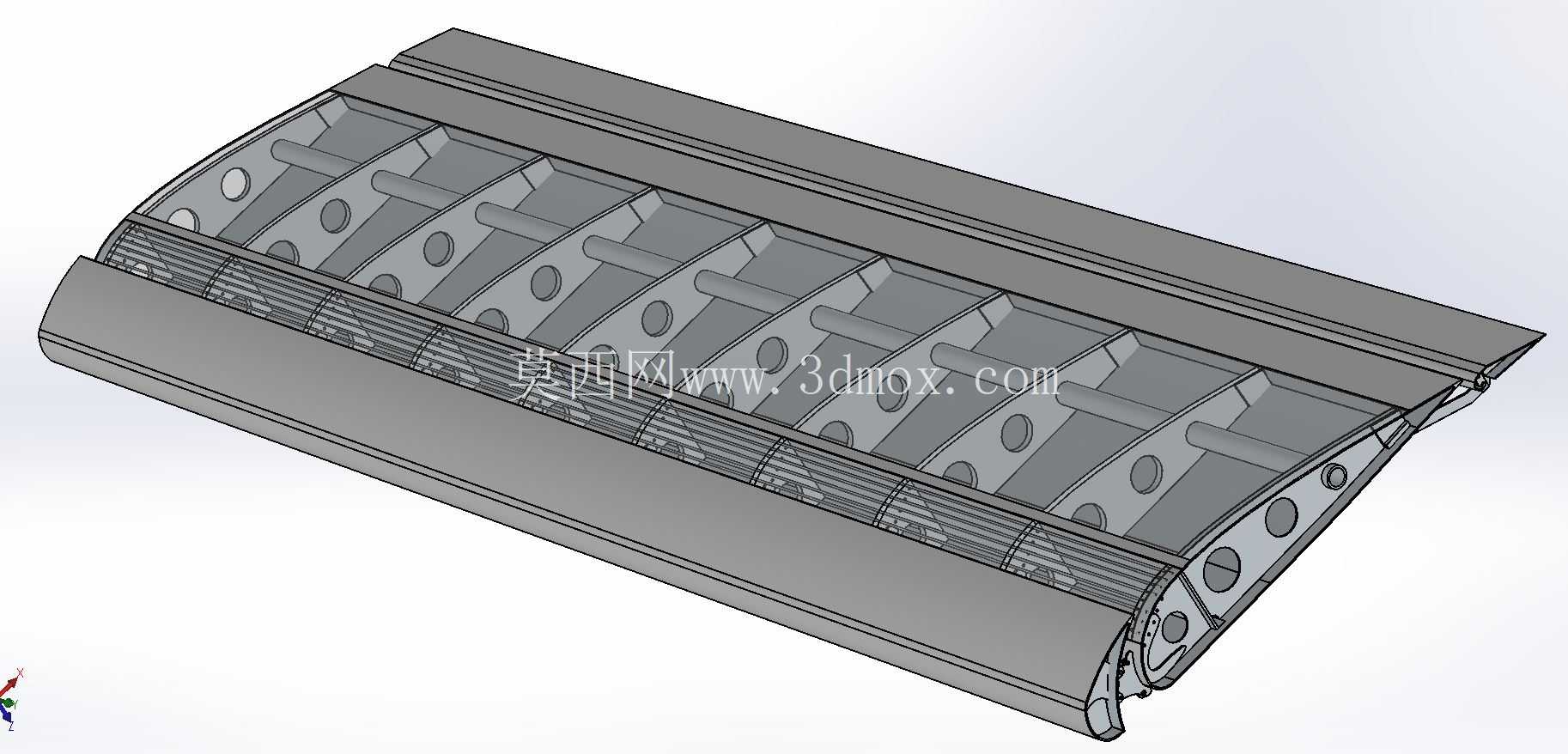

　　从安装边界来看，机翼根部的对接接头采用了耳片式设计，接头的孔位精度直接决定了机翼与机身的对接同轴度，设计时将接头的定位基准与主梁轴线完全重合，保证机翼安装后上反角、安装角的误差控制在设计允许范围内，避免因安装偏差带来的附加气动阻力或飞行姿态异常。翼面内部还预留了燃油管路、操纵线系的敷设通道，通道沿翼展方向布置在主梁后侧的非承力区域，既不会干扰主承力结构的载荷传递，也方便后续机载系统的安装与维护。在细节设计上，翼尖部分做了切尖处理，能够降低翼尖涡流的强度，减少诱导阻力，对于低速飞行的短距起降机型来说，这一细节设计能够进一步提升低速飞行时的升阻比。翼肋上开设的减轻孔并非简单的圆孔，而是根据翼肋不同位置的受力情况做了形状优化，在弯矩较小的外翼段，减轻孔的尺寸更大，在靠近根部的内翼段，减轻孔边缘做了翻边强化处理，在减重的同时保证翼肋的局部刚度不会出现衰减。很多通航机型的机翼维护难点在于内部结构可达性差，该机翼在设计时于下蒙皮对应主梁、操纵机构的位置预留了维护口盖，口盖采用快卸式设计，地勤人员无需拆解大面积蒙皮即可完成内部结构检查、操纵钢索张力调整等日常维护作业，大幅降低了外场维护的时间成本。

　　从气动外形的实现来看，整个机翼的翼型采用了低速高升力翼型，翼型相对厚度较常规巡航机翼更大，这不仅能够提升低速升力特性，也为内部结构布置、燃油存储提供了更多空间，翼型的弯度分布经过优化，在大迎角状态下气流分离更晚，能够进一步缩短起降滑跑距离。在结构强度校核层面，设计过程中针对起降阶段的最大过载、紊流载荷、地面载荷等多种工况做了载荷组合计算，主承力构件的应力水平均控制在材料许用应力范围内，同时针对关键连接部位做了疲劳强度校核，保证结构在全寿命周期内的使用可靠性。对于从事航空结构设计、通航机型改装的工程人员来说，该结构方案清晰呈现了短距起降机翼的设计逻辑，从主承力布局到细节结构处理，都贴合实际工程应用中的需求，没有冗余的设计元素，每一处结构特征都对应着明确的功能需求，既满足了短距起降的气动性能要求，也兼顾了结构强度、减重、维护性等多方面的工程约束。
