高涵道比涡扇发动机前风扇结构

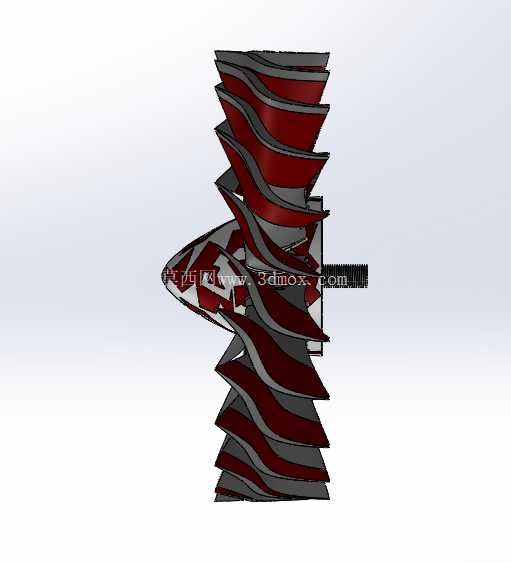

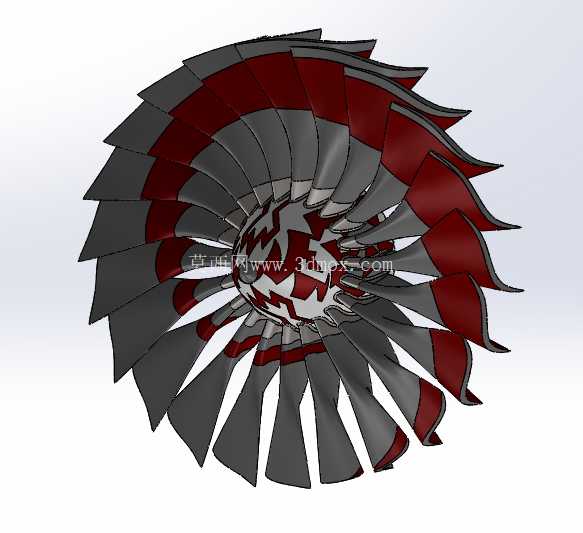

　　在商用大涵道比涡扇发动机的前端进气段，前风扇是直接决定进气效率、推力输出占比的核心部件，当前民用干线客机搭载的高涵道比涡扇，风扇段贡献的推力占整机地面起飞推力的75%以上，其结构设计的合理性直接影响发动机的巡航油耗、喘振裕度以及鸟撞等极端工况下的结构安全性。这套前风扇的三维结构完整还原了现役商用涡扇前级的典型组成，包含周向均布的宽弦风扇叶片、中心旋转锥体、风扇外机匣支撑段以及进气道连接的支撑结构，所有型面均按照真实气动设计的几何逻辑构建，没有做简化的示意性处理。

　　从实际工程应用场景来看，这类前风扇结构的三维数模可直接用于航空相关专业的教学演示，帮助学员理解大涵道比涡扇的进气道-风扇段的气流组织逻辑，也可作为CFD流场仿真的基础几何模型，开展不同来流工况下的风扇叶片压力分布、叶尖间隙流、涵道分流比等仿真计算，还能用于航空航天类项目的方案展示、结构干涉检查，以及航空主题的可视化渲染工作。在功能特性层面，该风扇的叶片采用了现役宽弦叶片的典型弯掠构型，叶片沿叶高方向存在明确的气动扭转，从叶根到叶顶的翼型弦长、安装角连续变化，既能够保证不同叶高截面的气流攻角处于最优区间，降低叶型损失，也能提升叶片的抗外物冲击能力；中心旋转锥体采用了平滑的椭球锥构型，能够引导来流均匀进入风扇叶片通道，避免中心区域出现气流分离；外机匣的支撑结构设置在风扇叶片的下游，采用周向均布的支板结构，既承担外机匣的结构载荷，也能对风扇出口的气流进行初步整流，为下游的压气机级提供更均匀的来流条件。

　　从设计思路的角度拆解，这套结构在建模时首先确定了风扇的整体流道边界，也就是外机匣的内壁型线和中心锥的外壁型线，二者共同构成了风扇段的环形气流通道，通道的收敛比按照高涵道比涡扇的典型设计值选取，保证气流在风扇段的加速过程符合压气机级的气动要求；之后根据叶片数量、叶根轮盘的安装接口，确定每一片叶片的周向安装位置，叶片的型面采用多截面放样的方式构建，每个叶高截面的翼型都匹配对应的气动安装角，同时保证叶片与轮盘、叶片与机匣之间的间隙符合工程设计的常规范围，避免出现运动干涉；支撑支板的位置则避开了叶片的尾迹高频影响区，支板的翼型采用低阻构型，降低支板带来的总压损失。

　　在安装边界与尺寸逻辑上，该风扇的前端接口匹配标准进气道的连接法兰尺寸，后端接口匹配低压压气机第一级的轮盘连接结构，所有配合面的安装止口、连接孔位都按照同轴度要求进行了位置约束，叶片与轮盘的连接采用燕尾型榫头的安装结构，符合航空发动机风扇叶片的常规装夹逻辑，机匣段的前后安装边都预留了足够的螺栓连接空间，能够满足实际装配时的工具操作空间要求，整体结构的径向尺寸、轴向长度都符合窄体客机搭载的10-15吨级推力涡扇的前风扇尺寸范围，没有出现比例失调的问题。需要注意的是，这套结构的所有几何特征都做了实体化处理，没有破面、重叠面等建模缺陷，在开展仿真分析时可以直接抽取流体域，不需要额外进行大量的几何修复工作，叶片的壁厚、轮盘的厚度都按照实际结构的刚度要求做了等比例还原，并非薄壁示意结构，能够满足结构强度仿真的几何要求。
