双主轴无刷电机转子绕线设备结构

　　这款双主轴绕线设备主要面向中小功率无刷直流电机的量产场景，在电动工具、小家电、低速代步车的电机生产线上，这类设备承担着转子绕组绕制的核心工序，相比单轴绕线设备，双工位并行作业的结构能直接将单台设备的产出效率提升近一倍，适配中小批量多规格电机的柔性生产需求，不需要频繁更换整套工装就能覆盖常用规格的BLDC电机转子加工。从结构设计逻辑来看，设备采用分体式布局，左侧为独立的线架送线单元，带张紧调节与导线机构，底部安装脚轮方便移位调整，主设备主体采用方管焊接机架作为承载基础，下部预留了驱动电机、电气控制元件的安装空间，上部的防护框架采用铝型材拼装，既方便观察内部绕线作业状态，也能避免绕线过程中线头甩出造成安全隐患，框架没有做全封闭设计，侧面预留了操作开口，方便操作人员上下料、调整绕线参数。

　　设备的核心作业单元为两套对称布置的主轴装夹机构，配套对应的排线导向组件，两套单元可独立控制也可同步运行，能够同时完成两个同规格转子的绕线作业，也可针对不同规格转子单独调整参数。从加工适配范围来看，该结构可适配线径0.1-0.7mm的漆包线绕制作业，绕线转速覆盖2000-3000rpm区间，可适配2-36槽的定子绕制需求，对应的定子厚度适配范围为3-50mm，转子安装定位直径覆盖16-24mm，转子整体外径可适配25-110mm的规格，基本覆盖了市面上绝大多数中小功率BLDC电机的转子尺寸需求。

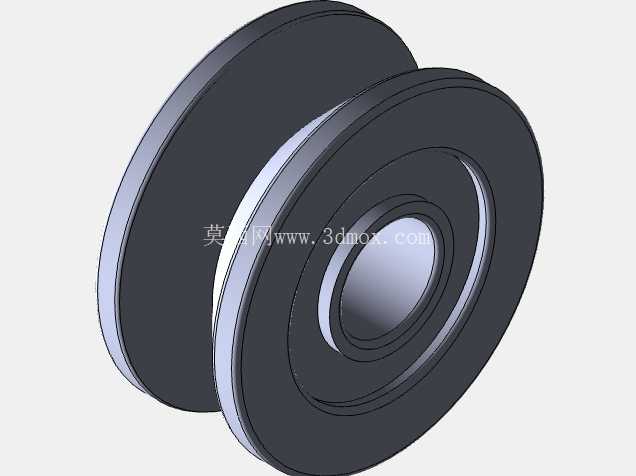

　　在设计细节上，排线机构采用直线导轨导向，配合伺服驱动的丝杆传动，能够根据转子槽数、线径自动调整排线节距，保证绕线过程中漆包线排列整齐，避免叠线、压线问题，降低绕组绝缘破损的风险；主轴装夹端采用弹性顶针结构，上下料时只需松开顶针即可取放转子，装夹定位精度可控制在0.02mm以内，避免绕线过程中转子偏心导致的绕组张力不均问题。送线单元配套了张力调节机构，可根据不同线径调整漆包线的送线张力，避免张力过大拉细漆包线、或是张力过小导致绕组松散的问题，线架上的过线轮采用陶瓷材质，减少绕线过程中对漆包线绝缘层的磨损。

　　设备的安装边界方面，主设备主体的机架宽度约1200mm，深度约800mm，加上左侧送线架的整体长度约1800mm，设备总高度约1600mm，对车间安装空间的要求较低，不需要做特殊的地基处理，放置在硬化的车间地面上调整水平即可投入使用，机架底部预留了地脚安装孔，若需要长期固定位置可通过膨胀螺栓与地面连接，提升高速绕线作业时的设备稳定性。从实际使用的角度来看，这类双主轴绕线结构相比传统的单轴绕线机，在同等占地面积下产能更高，且结构上做了模块化设计，后续如果需要适配更大规格的转子，只需更换主轴装夹头、调整排线机构的行程范围即可，不需要对整体机架结构做大幅改动，能够降低生产企业的设备迭代成本。在三维建模过程中，该结构完整还原了所有机械部件的装配关系，包括机架的焊接结构、铝型材防护框架的拼接方式、主轴传动的链传动结构、排线机构的导轨丝杆配合、送线架的张紧组件结构，所有运动部件都预留了合理的运动间隙，不存在装配干涉问题，可直接用于设备的结构验证、作业仿真，也可作为同类绕线设备设计的参考原型，帮助设计人员快速完成方案迭代，减少重复建模的工作量。
