双座桁架结构超轻型载人飞行器设计

这款双座超轻型飞行器的设计，核心面向低空休闲飞行、航空运动体验、近距短途通勤类场景，在通用航空细分领域里，这类轻量化载具对起降场地要求极低，平整的草地、硬化空地甚至稍作整理的乡间土路都能满足起降需求，不需要依托大型通航机场的配套设施，在民间航空运动、飞行爱好者自驾体验、农林小区域巡检作业中都有明确的使用空间。从实际用途来看，该机型定位为两座轻型载人平台，前座可设置为驾驶位，后座可搭载乘员或是挂载小型作业载荷，能够满足飞行训练带教、双人休闲观光、小范围航测航拍辅助等实际需求，整体载荷设计匹配超轻型航空器的规范要求，不会出现冗余结构带来的无效重量增加。

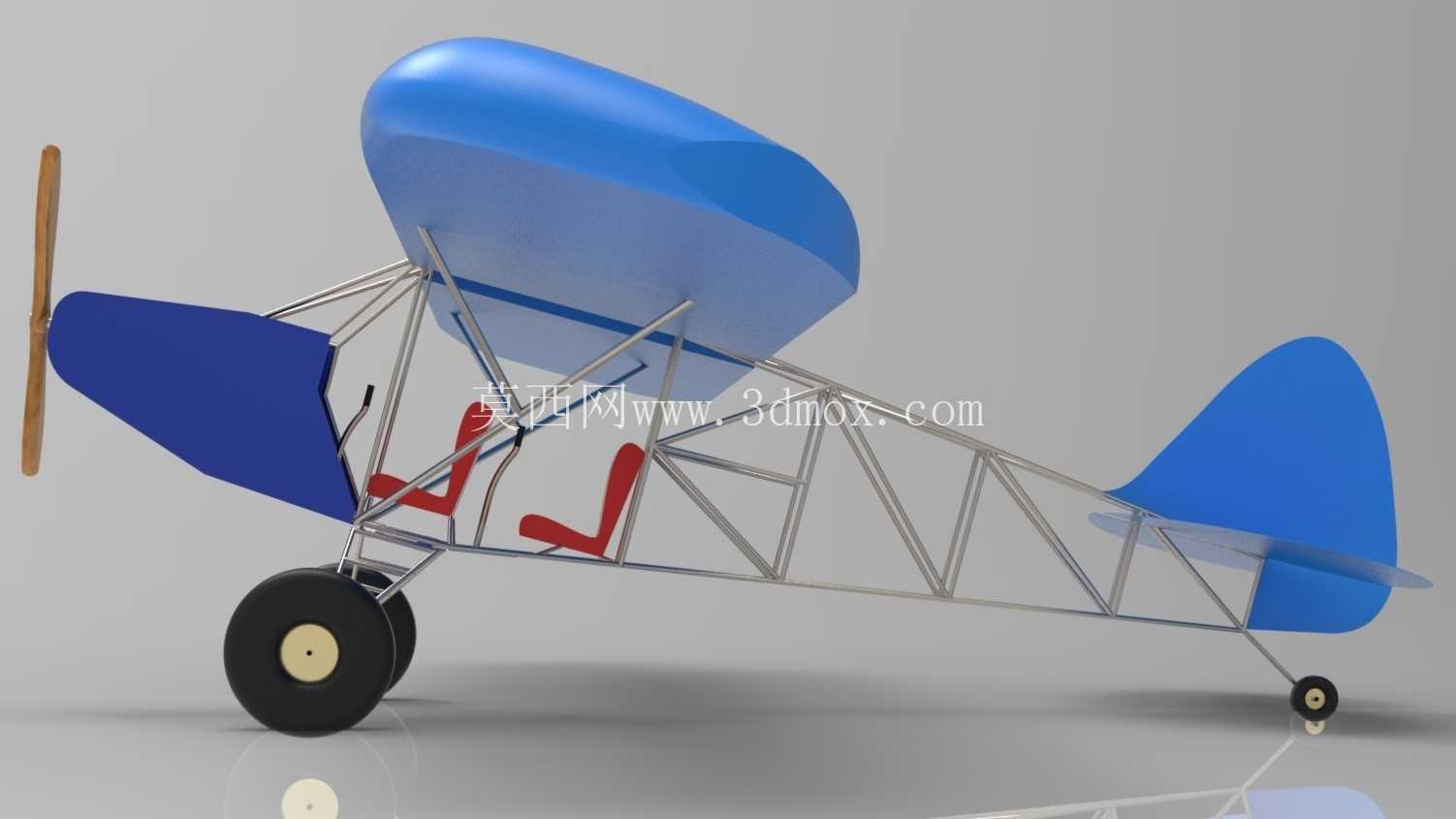

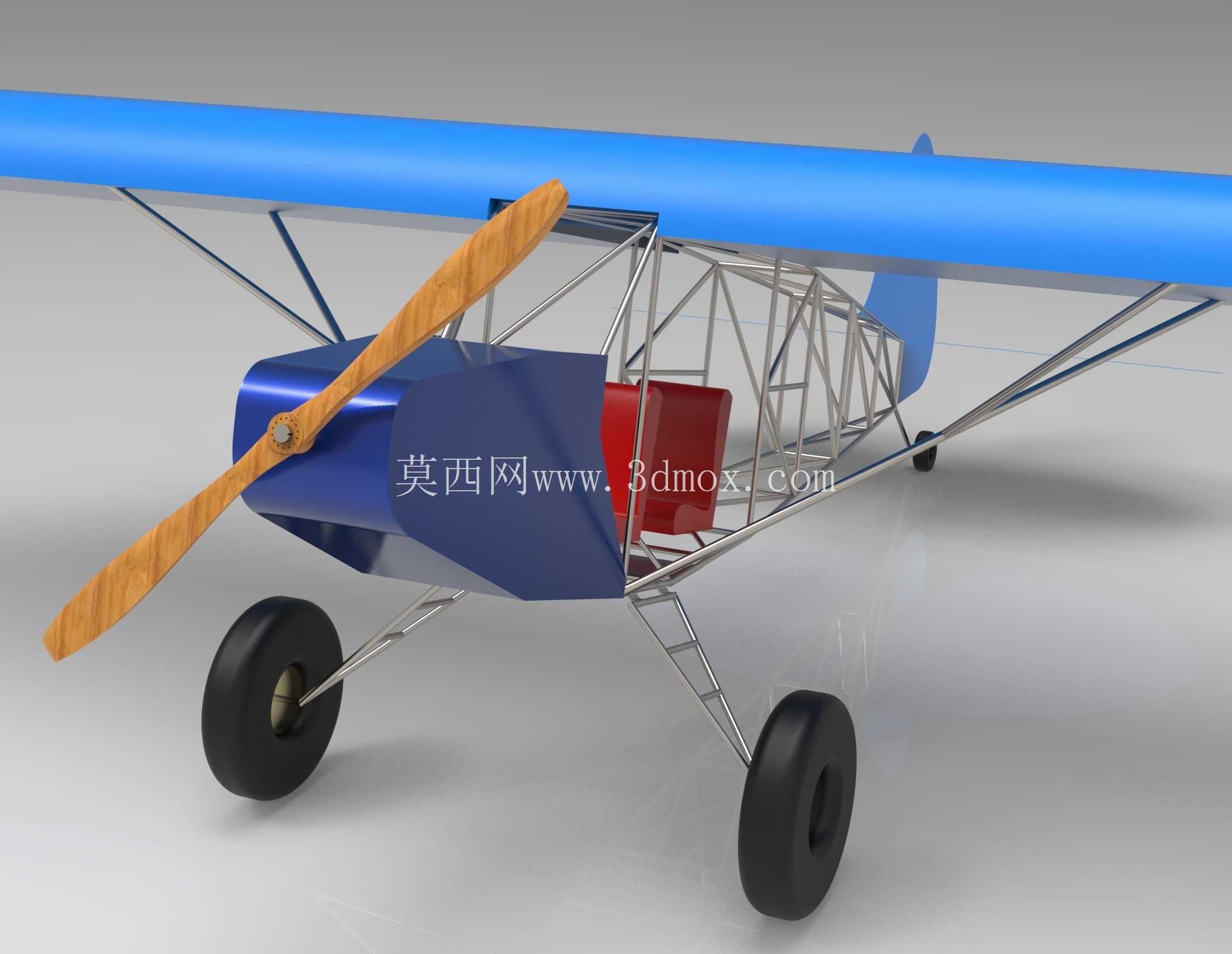

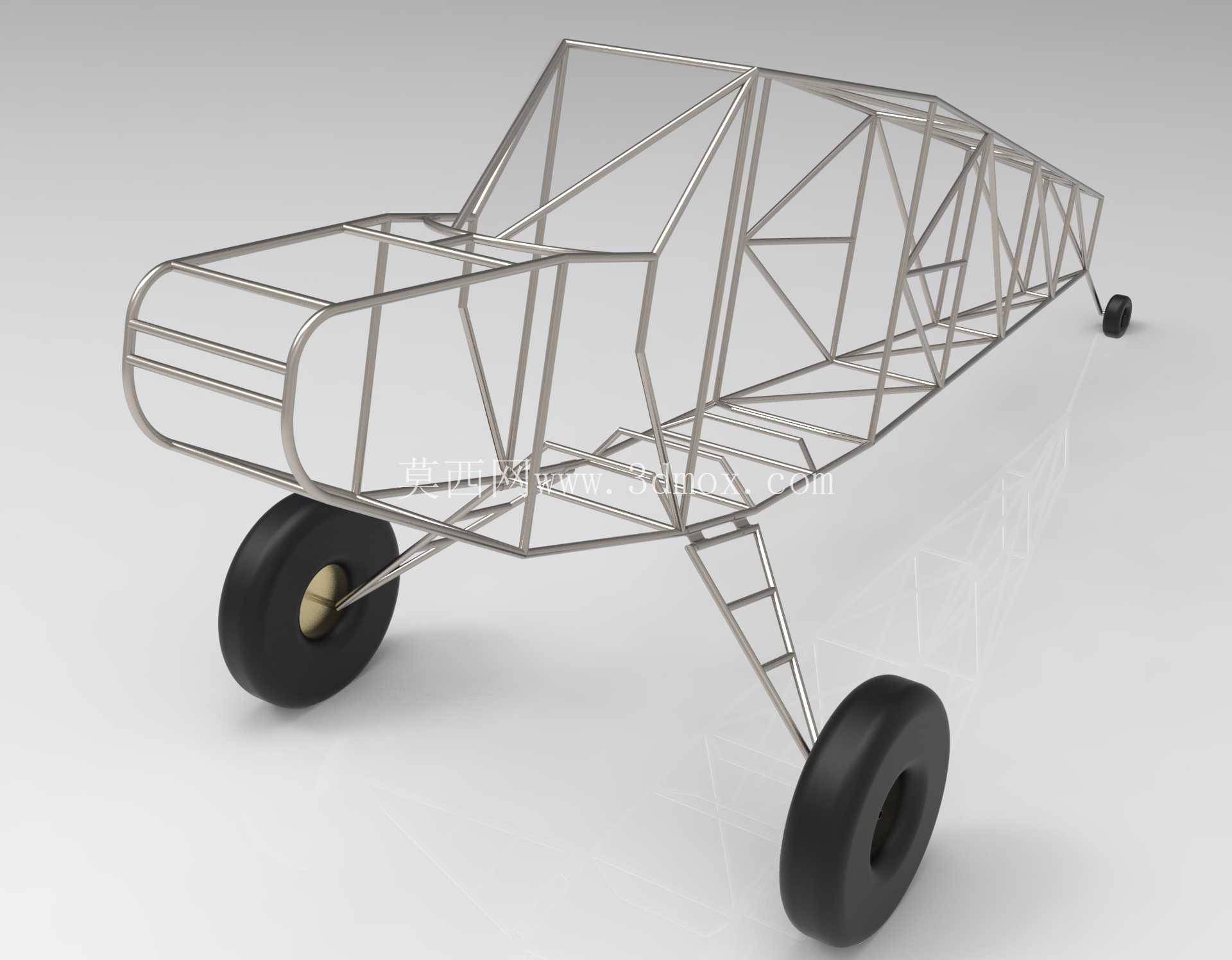

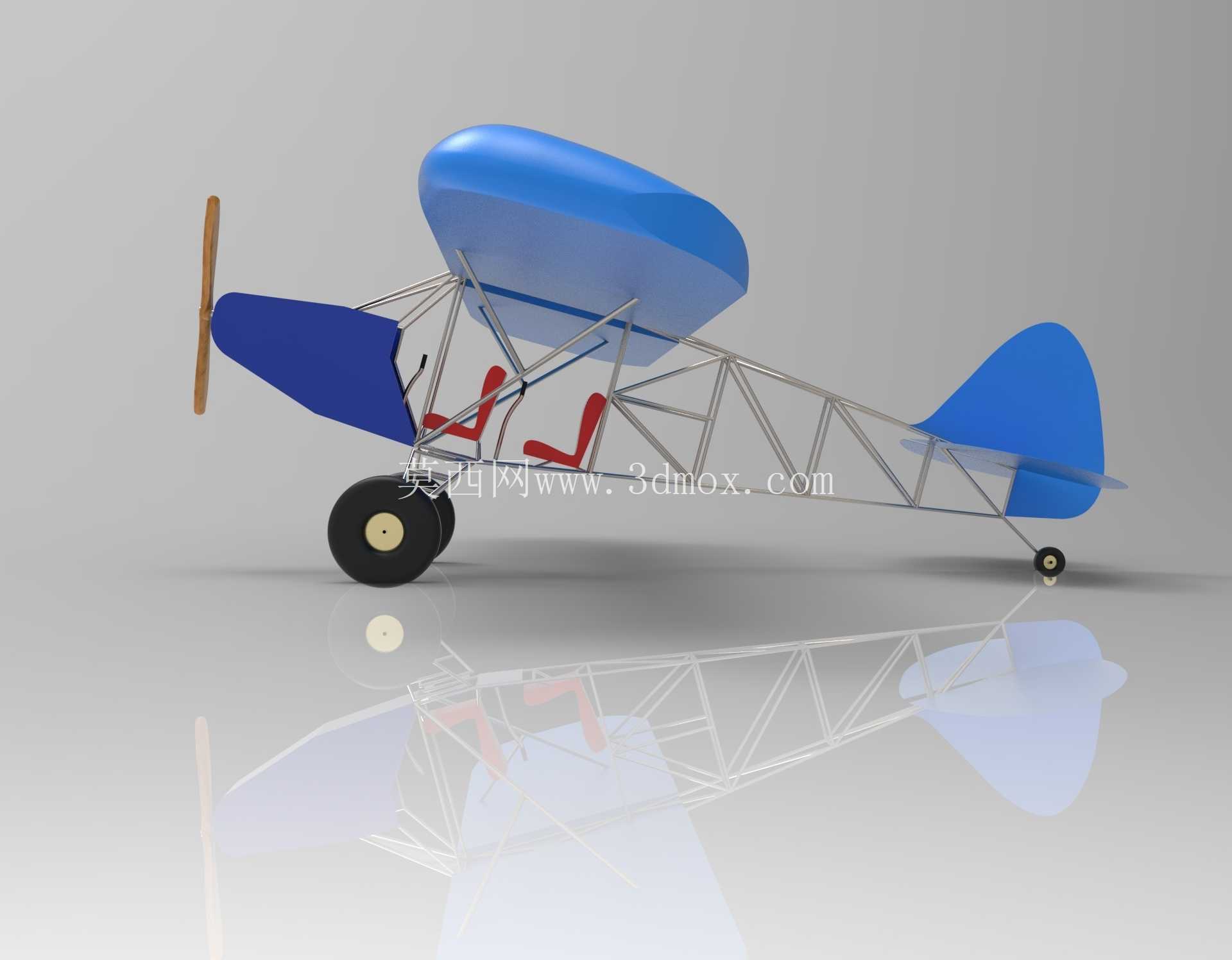

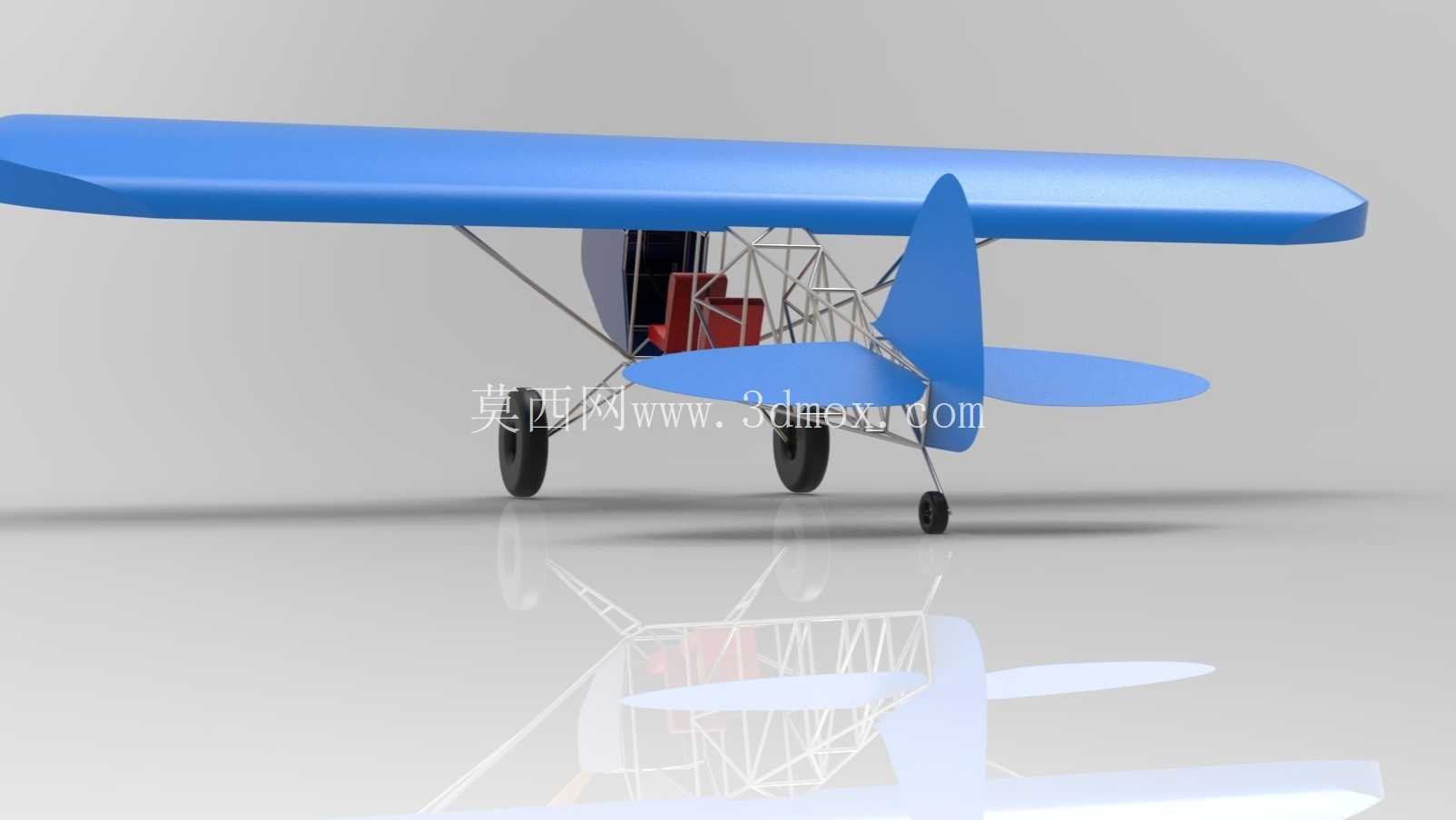

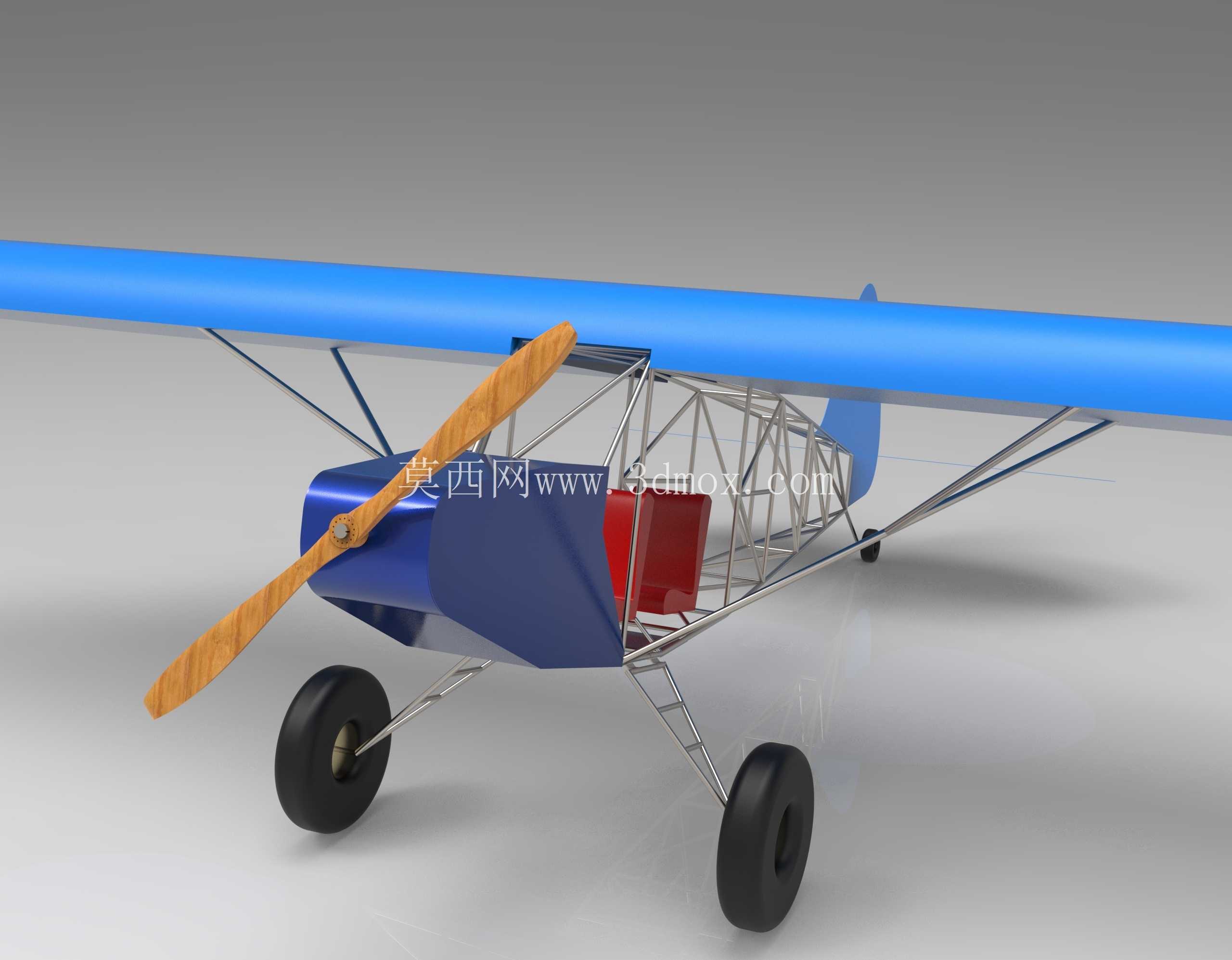

从功能特性上看，整机采用外露桁架式机身结构，没有设置全封闭的蒙皮外壳，一方面极大降低了机身自重，另一方面也让日常维护、结构检查变得极为便捷，机务人员不需要拆解蒙皮就能直接观察到所有机身承力构件的连接状态、疲劳损伤情况，日常的紧固件检查、线路管路维护都能快速完成。动力端采用前置螺旋桨拉动式布局，配合上单翼的气动设计，能够在较低的起飞速度下获得足够升力，低速飞行状态下的操纵稳定性表现优异，适合低空低速的作业场景，尾翼组件采用常规布局设计，垂尾与平尾的操纵面尺寸经过匹配调校，能够在轻量化结构的基础上保证足够的操纵力矩，避免小尺寸操纵面带来的操纵滞后问题。起落架采用后三点式布局，主起落架配备大尺寸低压轮胎，能够适应非铺装跑道的颠簸路面，尾轮采用小尺寸万向轮设计，地面滑行时的转向灵活性更好，配合机身桁架结构的吸能特性，降落时能够缓冲大部分地面冲击，降低硬着陆对机身结构的损伤。

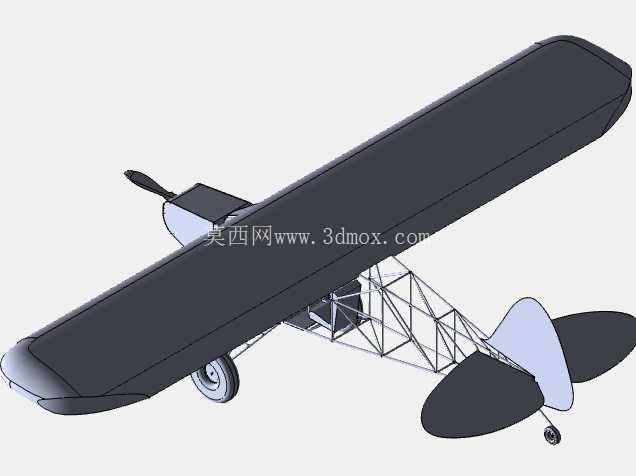

设计思路上，整个建模过程优先遵循轻量化优先的原则，所有承力杆件都采用等强度设计思路，在受力集中的部位比如机翼连接点、起落架安装座、发动机固定架位置做了局部加强，非主要承力区域的杆件则在保证结构刚度的前提下尽可能减小截面尺寸，控制整体重量。座舱区域预留了两个独立座椅的安装空间，座椅支架直接与机身主承力桁架连接，不需要额外增加支撑结构，操纵系统的走线、燃油管路的排布都沿着桁架杆件的走向布置，既能够利用杆件做管线的固定支撑，也能避免管线外露与其他部件产生干涉。机翼部分采用翼型剖面的曲面设计，在建模时保证了翼面的曲面连续性，避免气动面出现台阶、凹陷影响低速升阻比，螺旋桨的建模匹配了前置发动机的输出轴安装位，桨叶的翼型角度经过初步调校，能够在额定转速下输出足够的静拉力。

从安装边界与尺寸控制来看，整机翼展控制在超轻型航空器的常规尺寸区间内，机身长度匹配双座布局的最小空间需求，不会出现多余的长度带来的结构重量增加，机身宽度以两个座椅并排的最小安装空间为基准，两侧预留足够的操纵杆件活动空间，保证乘员操作时不会与机身结构产生干涉。起落架的安装位置经过重心匹配设计，主轮位于整机重心稍靠前的位置，保证地面滑行时的纵向稳定性，尾轮位于机身尾部最末端，在三点接地时能够保证机身处于水平迎角状态，避免起飞时迎角过大出现尾撬擦地的情况。机翼与机身的连接点设置在机身桁架的上部承力节点位置，连接座的安装面做了贴合设计，保证机翼安装角处于设计范围内，不需要额外加装调整垫片就能满足装配精度要求，尾翼组件的安装位与机身尾部桁架末端直接连接，操纵拉杆的走向沿着机身内部桁架排布，整个行程中没有过大的转折角度，能够降低操纵过程中的摩擦力，提升操纵手感。
