直升机旋翼主桨毂传动机构

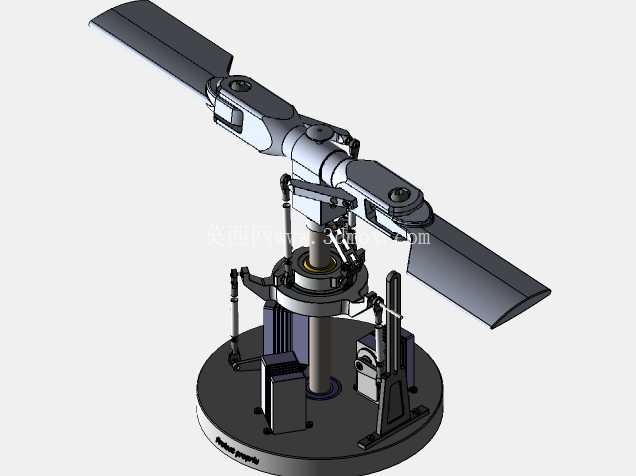

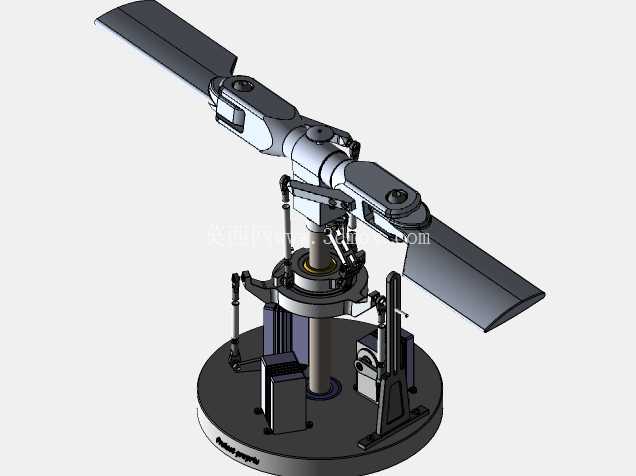

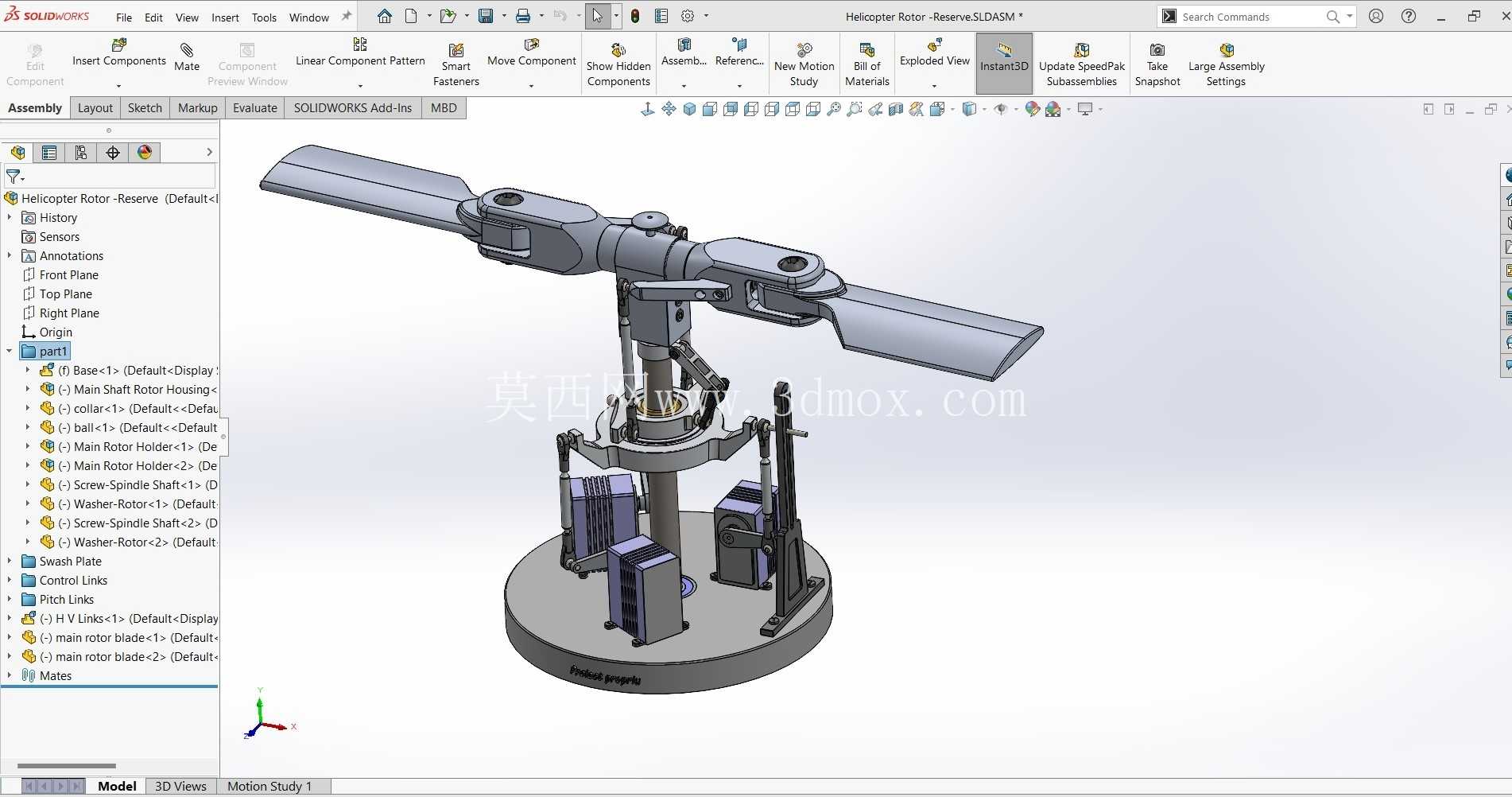

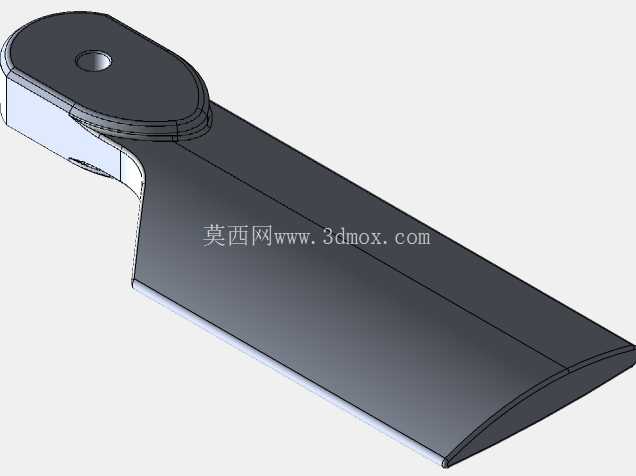

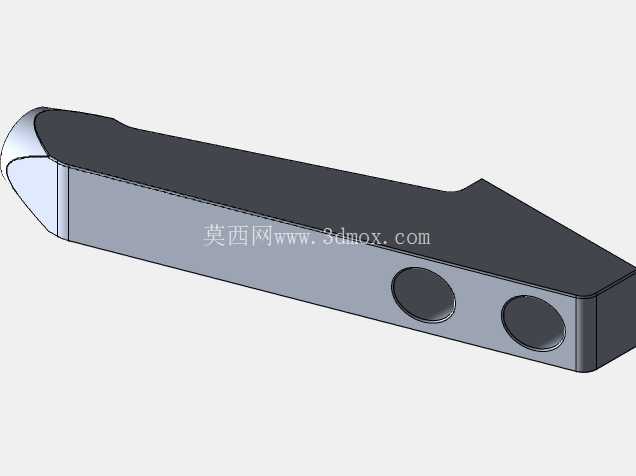

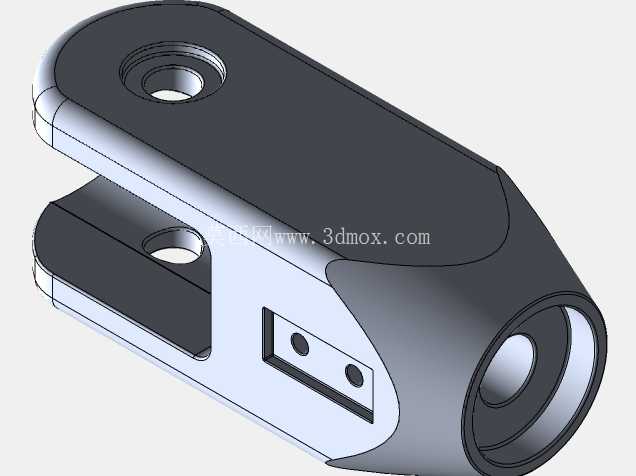

这套三维结构围绕直升机主旋翼系统展开，核心呈现的是桨叶、桨毂、主轴及基座支撑之间的装配关系。从工程视角看，旋翼是直升机区别于固定翼飞行器最关键的升力与操纵部件，其设计直接关系到气动效率、振动水平与飞行安全。模型中两片主桨叶通过桨毂夹持结构与中央主轴相连，桨叶采用带翼型剖面的长条形构型，根部设有连接耳片与紧固点位，用于承受旋转时巨大的离心拉力，同时传递挥舞、摆振与变距运动。

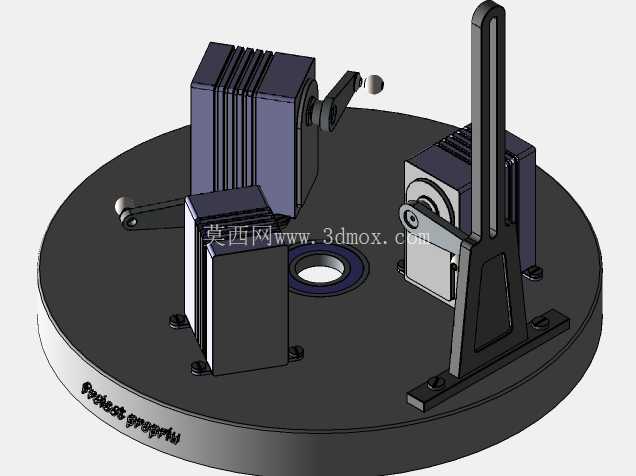

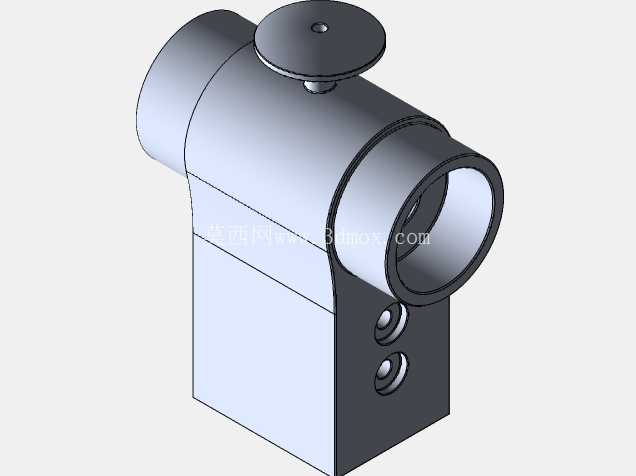

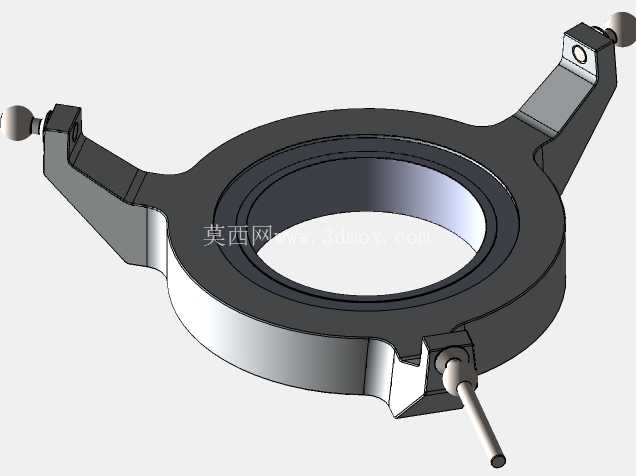

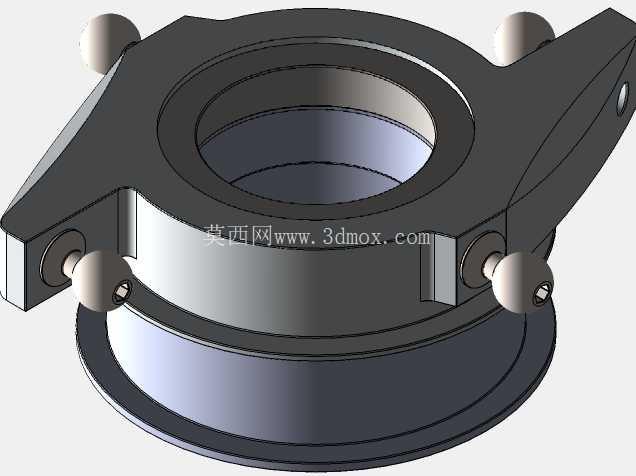

实际用途上，这类机构在旋翼试验台、教学演示以及直升机总体方案验证中较为常见。旋翼在旋转时不仅要产生升力，还要通过总距与周期变距实现升降、前后左右飞行的操纵。模型中桨毂上方可见变距相关的铰接与连杆布局，下方主轴贯穿回转支承，连接到基座内的动力与传动单元。基座采用圆盘式落地结构，周边布置立柱、支架与箱体类部件，模拟试验台架或机身顶部减速器舱的安装环境，为整套旋转部件提供刚性支撑与定位基准。

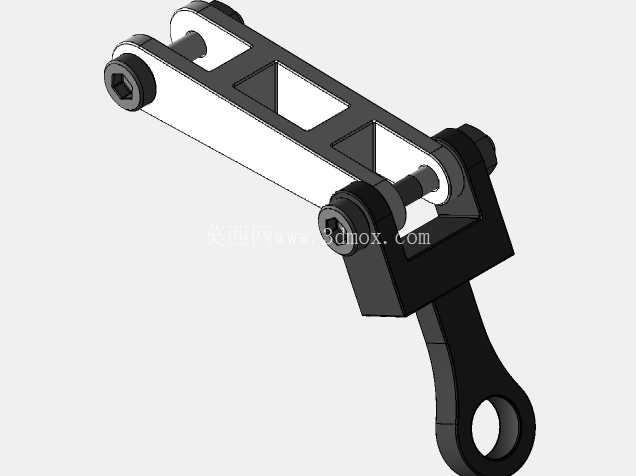

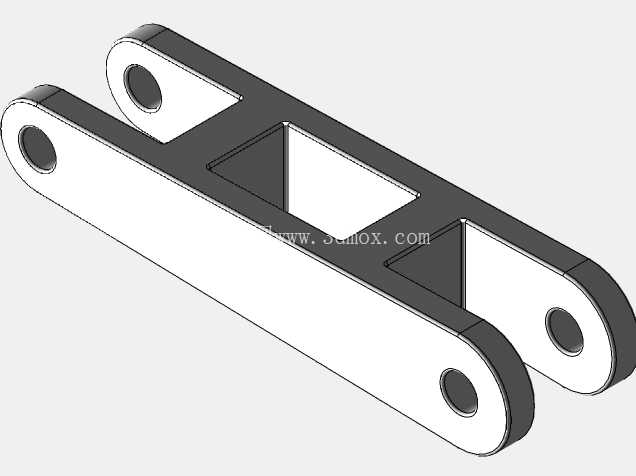

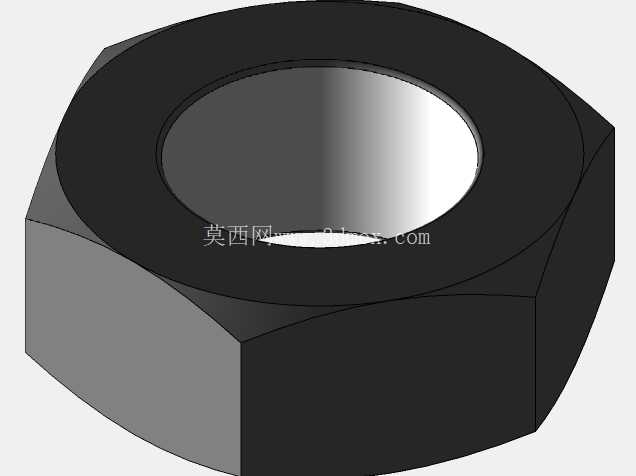

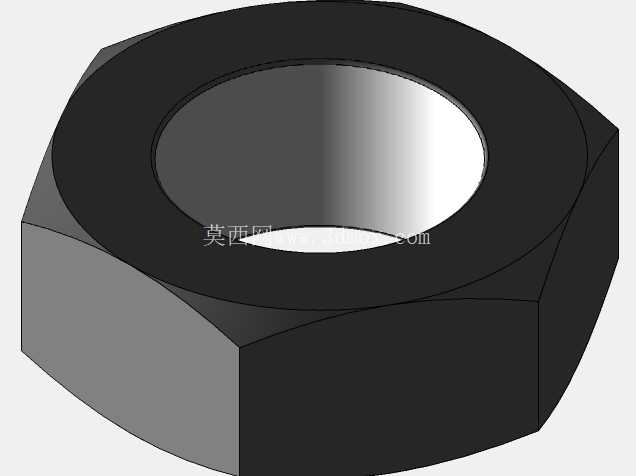

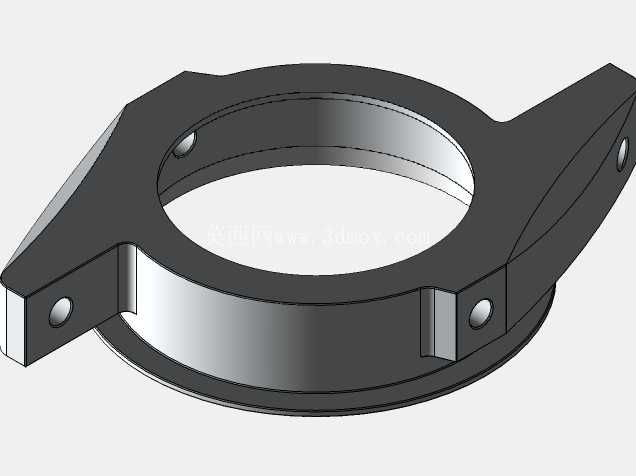

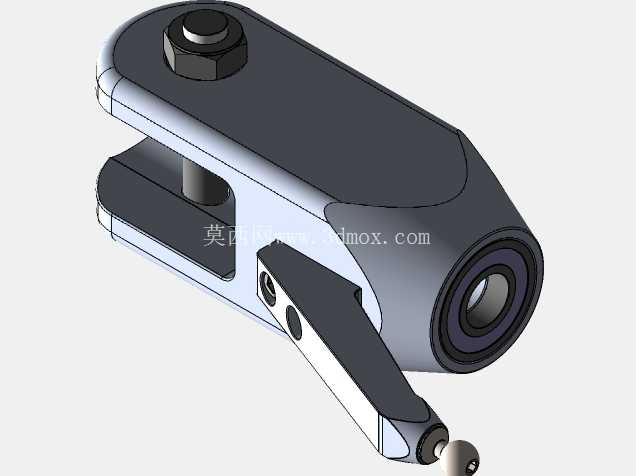

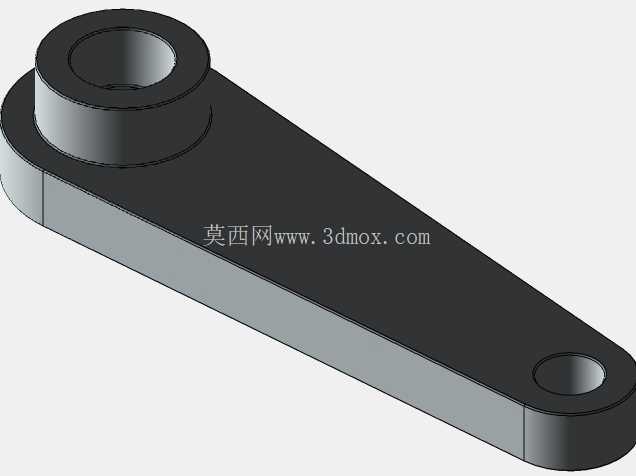

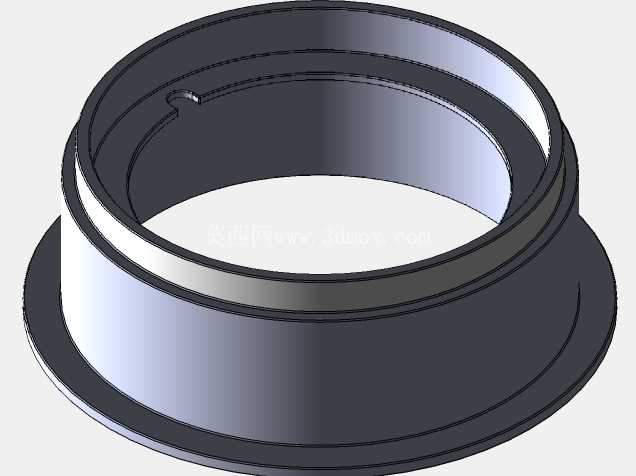

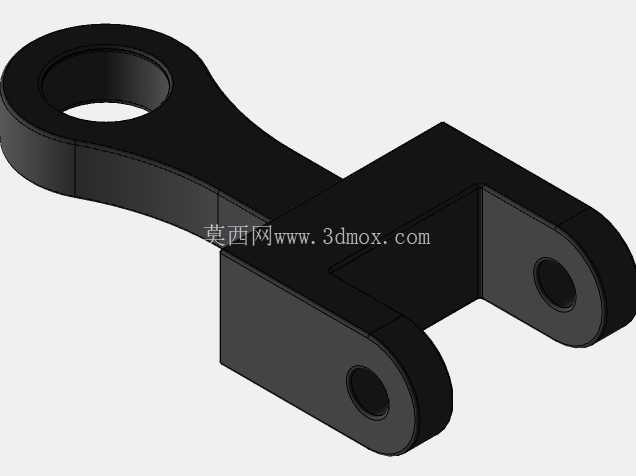

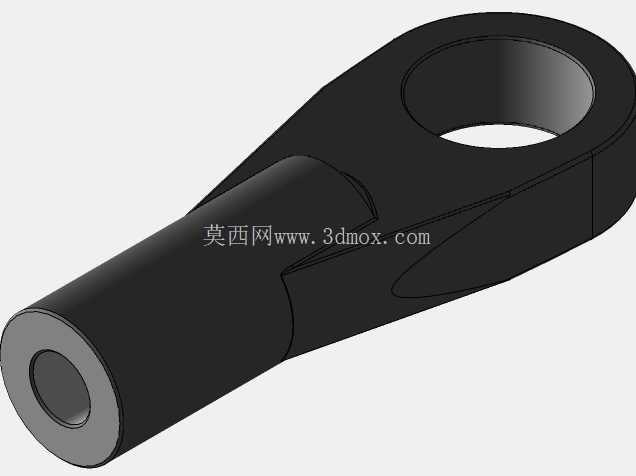

从设计思路来看，旋翼系统需要在轻量化与高强度之间取得平衡。桨叶通常采用复合材料蒙皮加梁结构，桨毂则多用钛合金或高强度铝合金锻件，以应对高周疲劳与复杂交变载荷。模型把桨叶的气动外形、根部接头、桨毂夹板、锁紧件、主轴套筒以及拉杆走向都做了分层表达，便于工程师检查运动干涉：变距拉杆在桨叶转动和桨距变化时会随铰点摆动，若周边支架间隙不足，极易在极限操纵位置发生磕碰，这在三维装配阶段必须通过运动包络校核提前暴露。

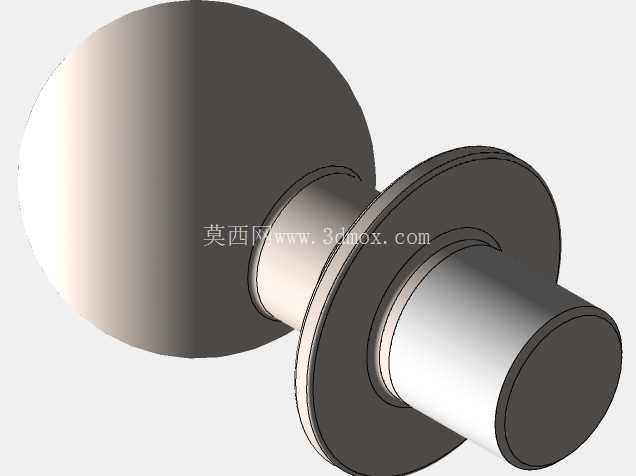

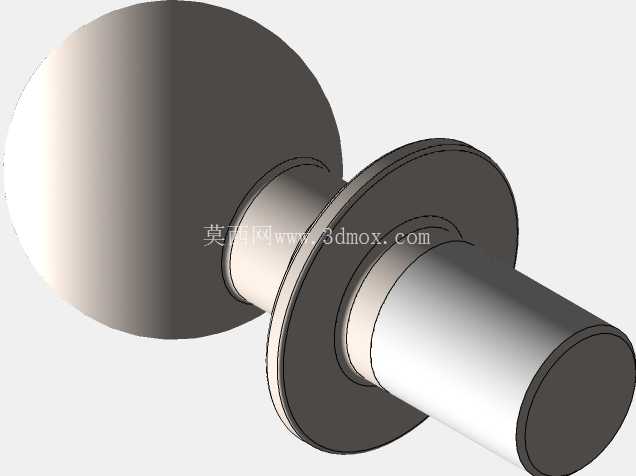

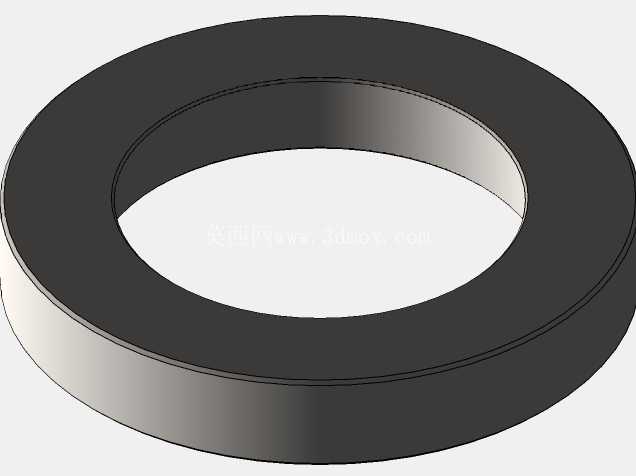

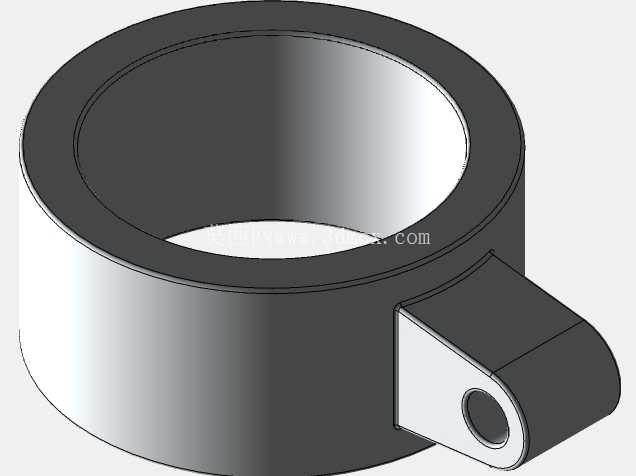

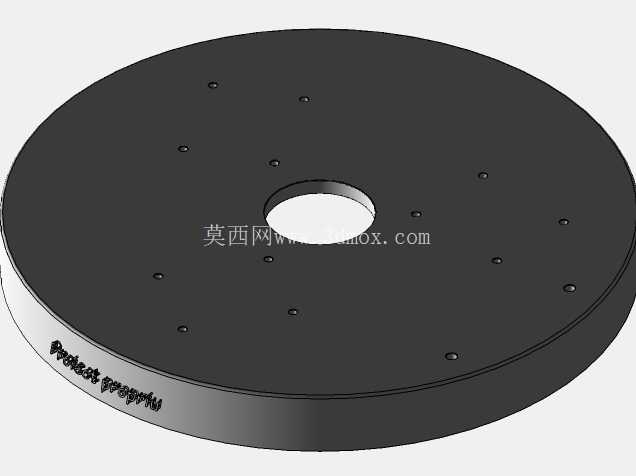

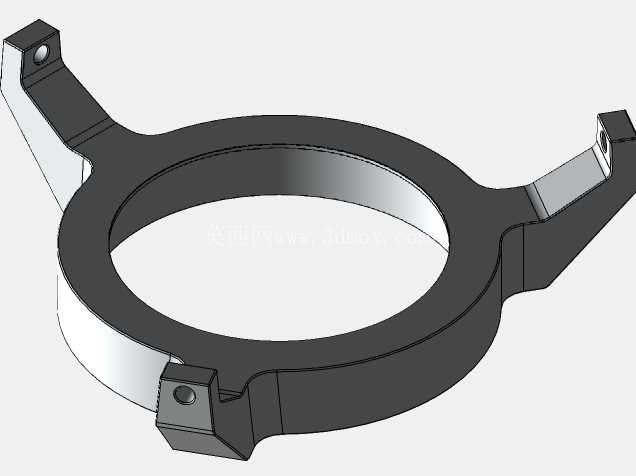

安装边界方面，圆盘基座决定了整套机构的占地轮廓，主轴中心线为装配基准，桨叶旋转形成的盘面直径是最主要的外形尺寸约束，布置时需在桨尖周围预留足够安全距离，避免与台架立柱、防护网或机身结构相碰。主轴下端与动力输出端通过法兰或花键对接，同轴度、端面跳动以及轴承预紧都需要严格控制，否则高速旋转下会引入明显振动。基座上的多根立柱既承担支撑桨毂壳体、引导操纵拉杆的作用，也为液压或电气管路提供走线空间，其分布位置要避让旋转件的运动轨迹。

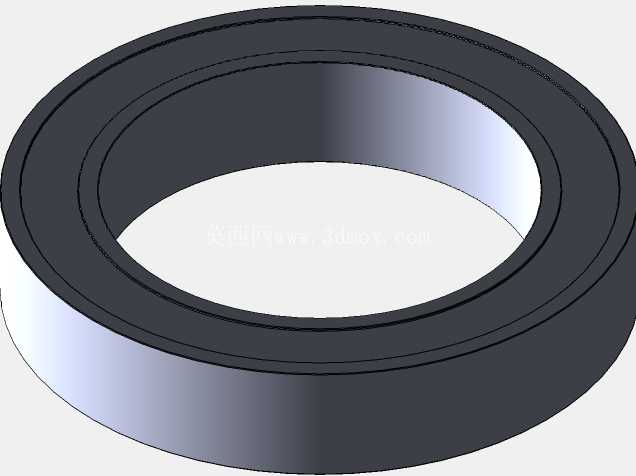

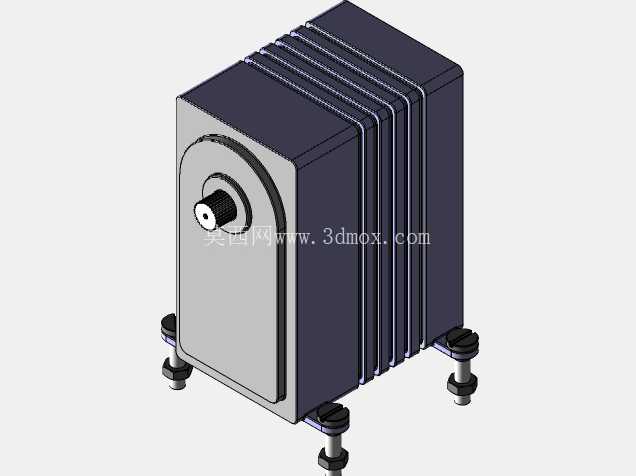

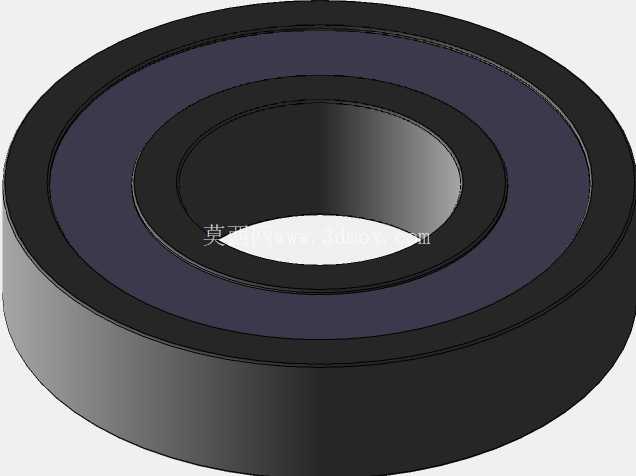

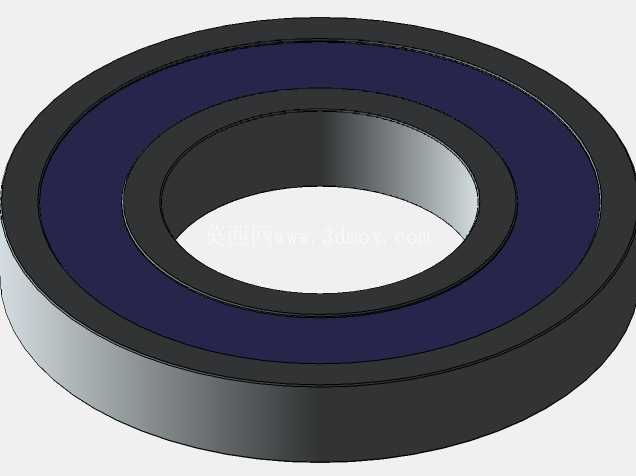

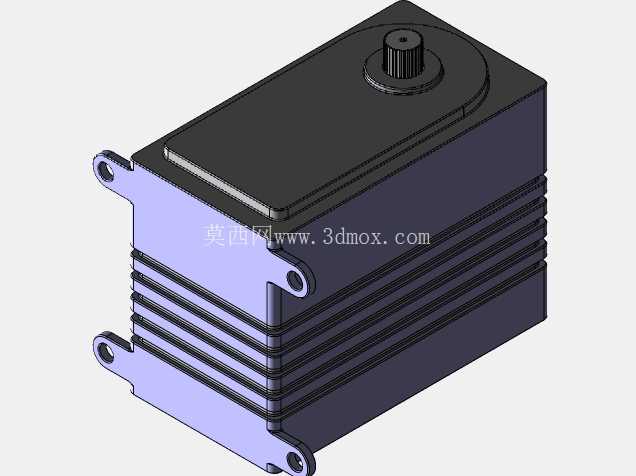

在功能特性上，模型体现了铰接式旋翼的典型特征：桨叶可绕轴向铰改变桨距，绕挥舞铰上下摆动，绕摆振铰前后摆动，以此补偿前行桨叶与后行桨叶的升力不对称，降低传到机身的交变载荷。中央回转支承承受旋翼拉力、弯矩与扭矩，是受力最集中的部位之一，选型时需重点核算额定动载荷与疲劳寿命。周边箱体部件可对应减速器、润滑模块或操纵作动器安装位，它们与基座的连接孔位、定位销布局都应在数模中保持一致，方便后续出工程图与加工装配。

对于结构设计从业者而言，这套数模的价值在于把旋翼—桨毂—主轴—台架这条传力链完整串联起来。观察装配层次可以理清升力如何从桨叶经桨毂汇聚到主轴，再由支承传递到机身；顺着拉杆走向则能理解变距指令如何从固定侧输入到旋转桨叶。建模时需注意桨叶翼型曲面的光顺、根部圆角过渡、铰接处配合间隙以及紧固件的真实规格表达，这些细节决定了数模能否用于干涉检查、运动仿真与有限元前处理。整体而言，该机构兼顾了航空旋翼的工程原理与试验台架的落地形态，适合作为直升机主旋翼系统结构学习、方案演示与机构分析的参考对象。
