集成线性导轨的精密直线运动轴组件

在非标自动化设备的传动选型环节，直线运动轴是承担工位精准位移的核心执行部件，这类集成式线性运动组件常被应用在3C电子装配工位的物料移送、检测设备的探头进给、小型机床的刀具滑台进给、包装生产线的推料工位位移等场景，区别于零散采购导轨、丝杠、滑台自行拼接的方案，这类集成式组件在出厂前已经完成了导轨平行度校准、传动间隙预紧、安装基准面加工，能大幅缩短现场装配调试的周期，降低装配人员的技能门槛。

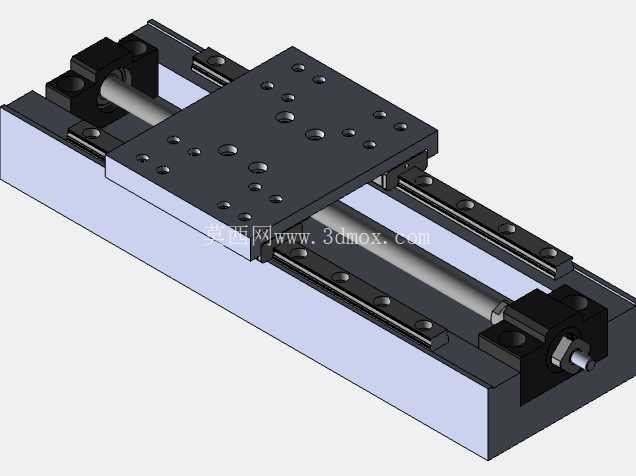

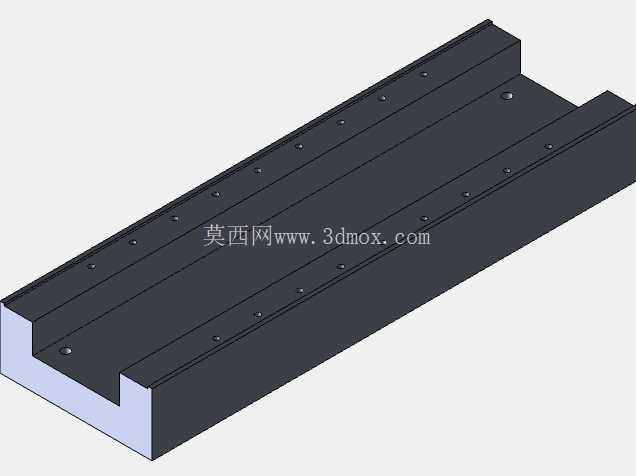

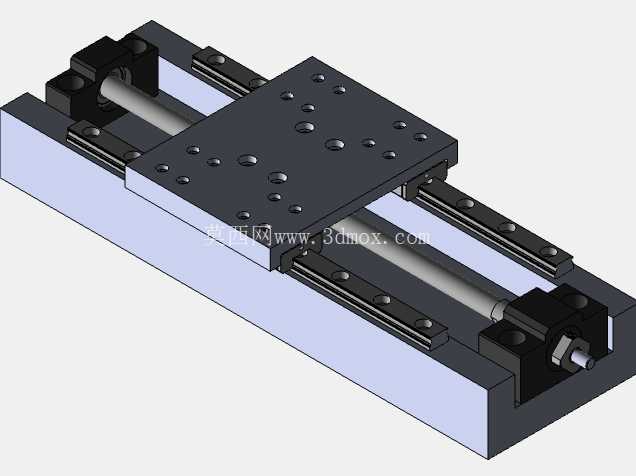

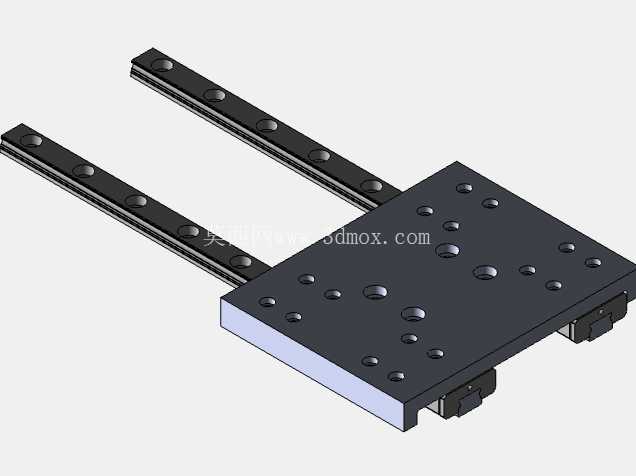

从结构设计逻辑来看，这款直线运动轴采用底座内嵌双列lm导轨的布局，两根导轨分别布置在传动丝杠的两侧，滑台通过四个滑块与导轨连接，这种对称式的受力布局可以抵消单侧负载带来的倾覆力矩，当滑台承受偏载时，两侧滑块的受力差值能控制在合理范围内，避免长期运行出现导轨单侧磨损、滑台运行卡滞的问题。底座采用一体化铣削加工成型，底部和侧面都预留了安装基准面，安装时可以直接靠紧设备机架的定位面，不需要额外打表找正导轨的平行度，底座上的安装沉孔采用等间距排布，适配不同规格的铝型材机架和钢板焊接机架的安装孔位，能兼容大部分常规自动化设备的安装空间。

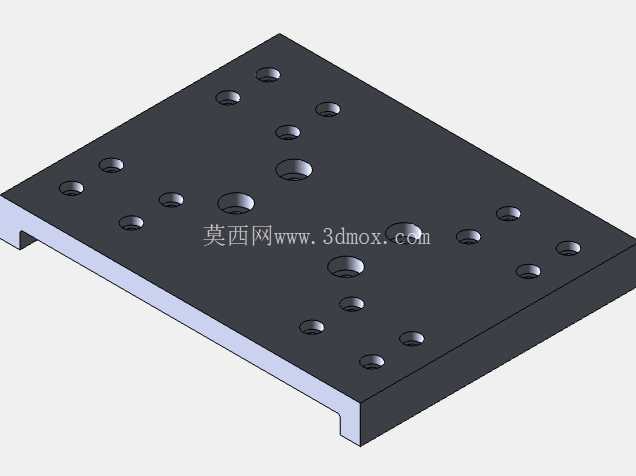

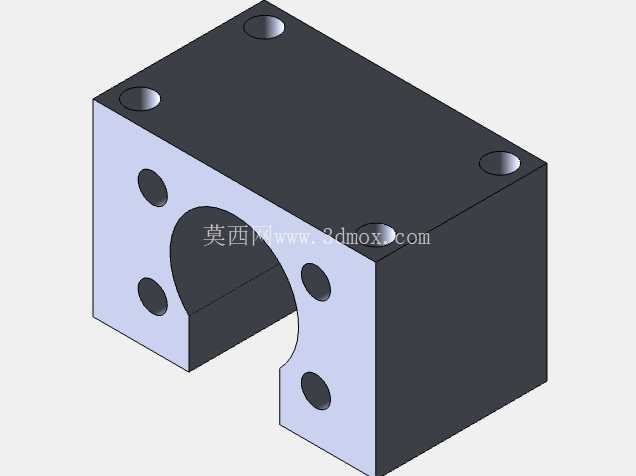

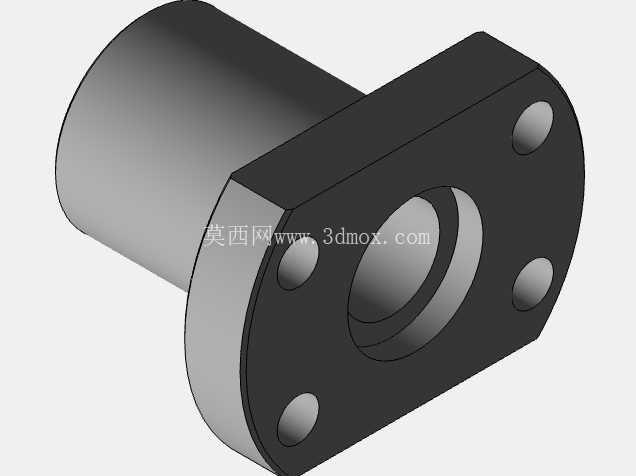

滑台的台面采用密集螺纹孔阵列布局，不同孔距的螺纹孔可以适配不同规格的工装夹具、执行元件的安装需求，不管是加装气动夹爪、视觉检测相机、点胶阀还是铣削动力头，都不需要额外制作过渡连接板，直接通过内六角螺丝就能完成元件固定，减少了装配环节的零件数量。滑台与丝杠的连接部位采用螺母座一体化设计，将丝杠螺母直接嵌入滑台内部的安装槽，通过锁紧螺丝固定，这种设计可以消除螺母座与滑台之间的装配间隙，提升传动的刚性，避免高速往复运动时出现连接部位松动的问题。

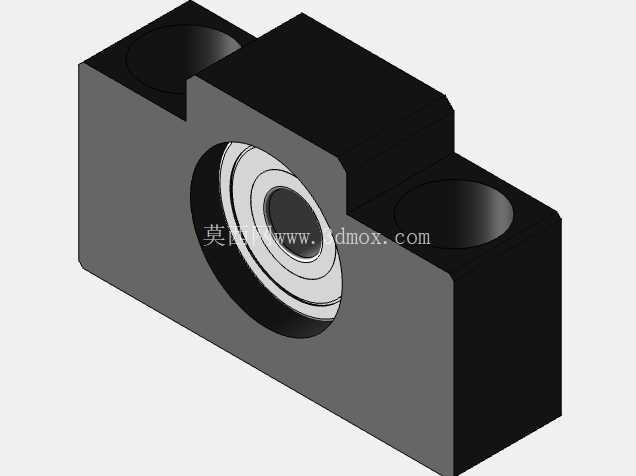

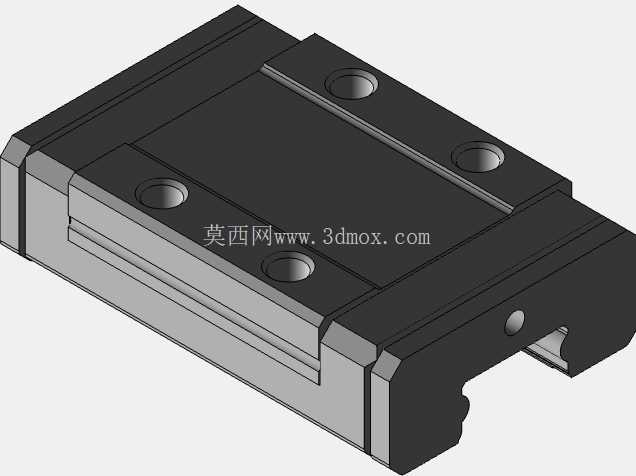

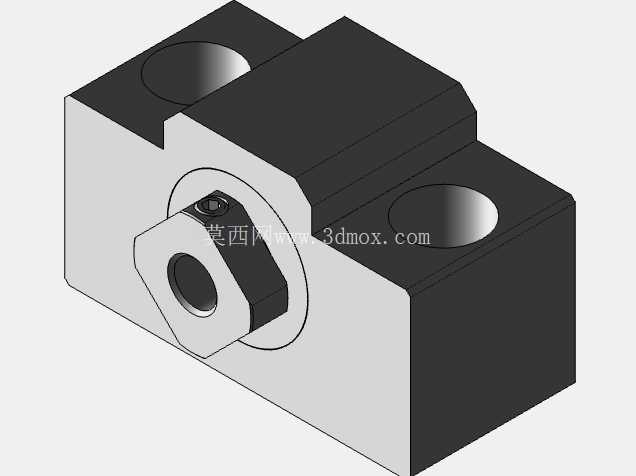

传动部分采用滚珠丝杠作为动力传递元件，丝杠的两端通过角接触轴承固定在底座两端的支撑座上，支撑座与底座为一体化加工结构，保证了丝杠与导轨的平行度，端部位移输出端预留了电机安装法兰，可以适配不同规格的伺服电机、步进电机的直连安装，也可以通过同步轮、联轴器连接不同动力源，满足不同运行速度、不同定位精度的使用需求。导轨的滑块部位自带防尘密封结构，能阻挡车间环境中的金属碎屑、粉尘进入滑块内部的滚道，延长导轨的使用寿命，适合在机加工、打磨、焊接这类粉尘较多的生产场景中使用。

从安装边界来看，这款直线运动轴的整体宽度控制在常规气动滑台的适配尺寸范围内，底座的高度较低，重心贴近安装基准面，高速运行时的震动更小，滑台的行程覆盖常用的短距离位移区间，两端都预留了硬限位安装位置，可以加装行程开关、缓冲器，避免滑台超程运行造成设备碰撞损坏。在实际选型过程中，这类集成式直线运动轴不需要工程师单独计算导轨的负载能力、丝杠的临界转速、支撑座的同轴度，所有参数都已经经过厂家的匹配验证，只需要根据实际需要的行程、负载重量、运行速度选择对应规格即可，能大幅减少机械设计阶段的选型计算工作量，也能避免自行搭配零件出现的参数不匹配、装配干涉等问题。

在日常维护层面，这类直线运动轴的导轨和丝杠都预留了润滑油注油口，可以通过注油枪定期补充润滑脂，不需要拆解滑台结构就能完成维护操作，降低了设备后期的运维成本。滑台的侧面预留了感应片安装位置，可以方便加装原点传感器、正负限位传感器，不需要额外设计传感器安装支架，简化了电气布线的结构。整体结构没有冗余的设计部件，所有零件都承担对应的结构功能，没有多余的装饰性结构，完全面向工业场景的实用需求设计，材料选择上底座和滑台都采用高刚性的铝合金或钢材加工，经过时效处理消除内应力，长期使用不会出现基准面变形的问题，能长期保持稳定的运行精度。
