17/225英寸乘用车改装轮毂结构设计

　　这款轮毂的设计首先锚定民用乘用车改装替换场景，适配对应规格的子午线轮胎，核心作用是承担车身与轮胎间的载荷传递，在车辆行驶过程中承受纵向、侧向多维度交变载荷，同时兼顾制动系统散热、外观风格匹配的实际需求。设计初期先明确安装边界：轮辋直径对应17英寸规格，胎圈座宽度匹配225断面宽度轮胎的装配要求，PCD孔位、中心孔直径、偏距参数严格遵循对应车型的安装规范，避免出现装车后蹭翼子板、蹭刹车卡钳的干涉问题，轮辋的胎圈座轮廓、气门嘴开孔位置完全符合轮胎装配的行业标准，保证充气后轮胎与轮辋的密封可靠性，不会出现慢漏气、胎圈脱开的风险。

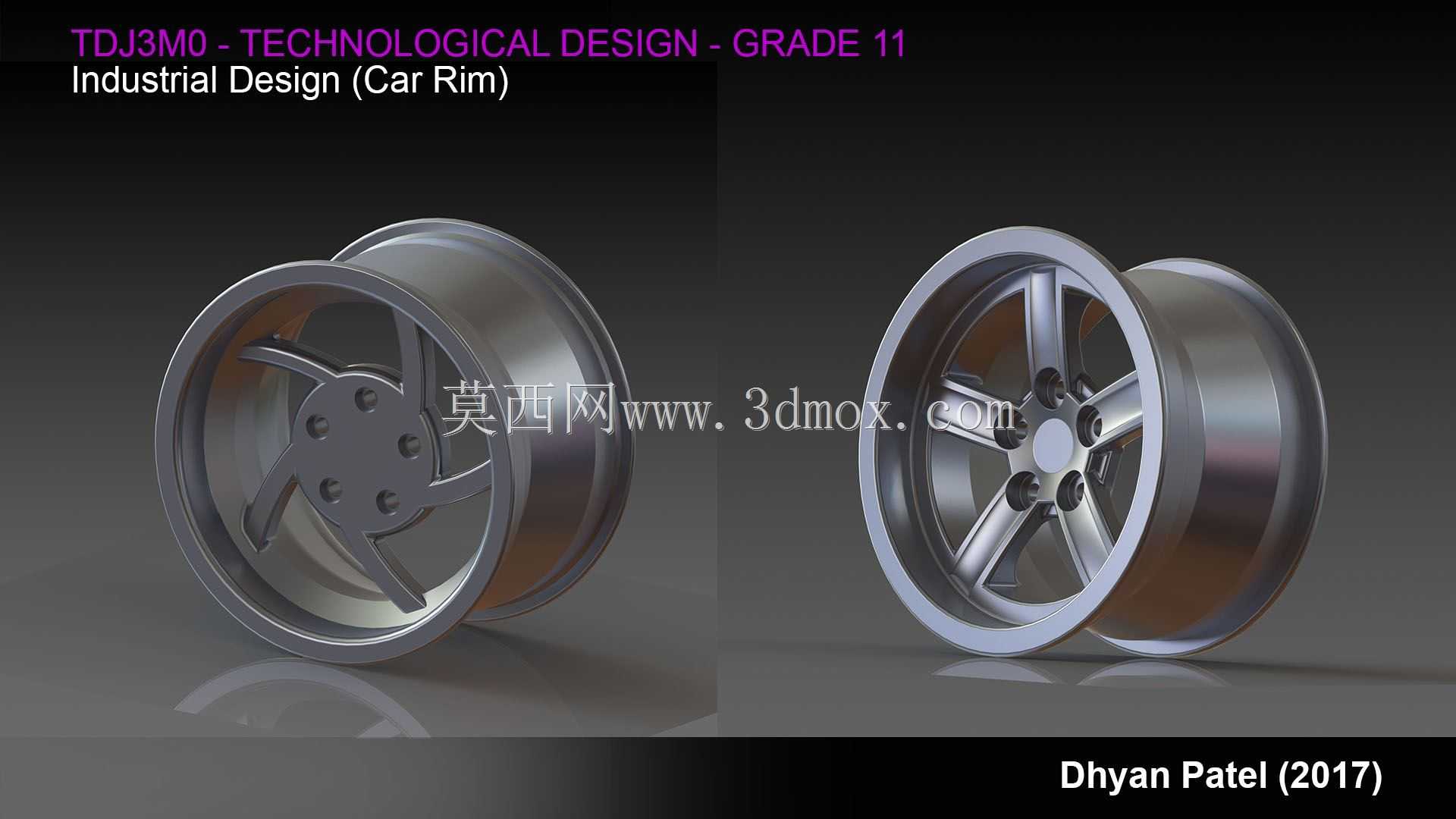

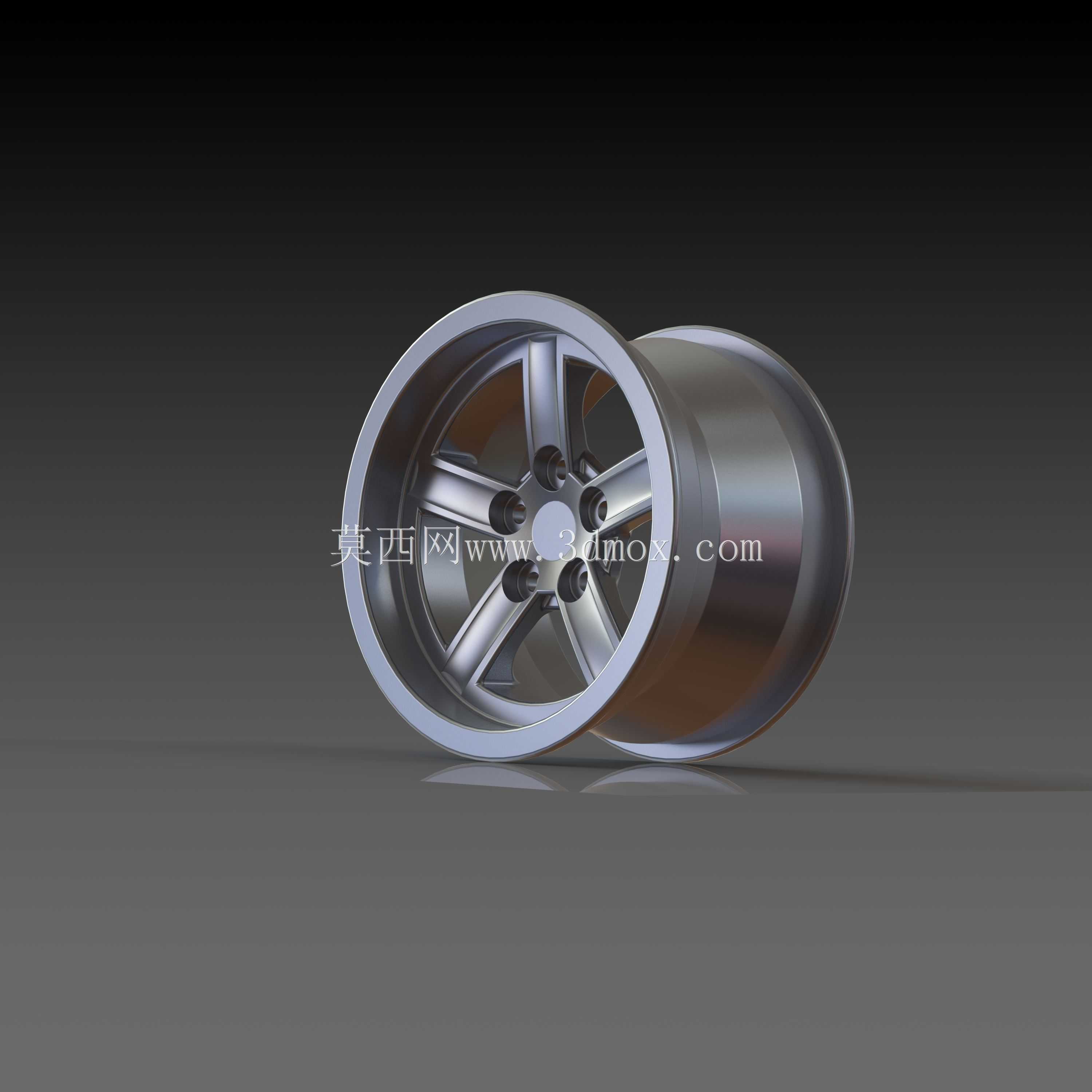

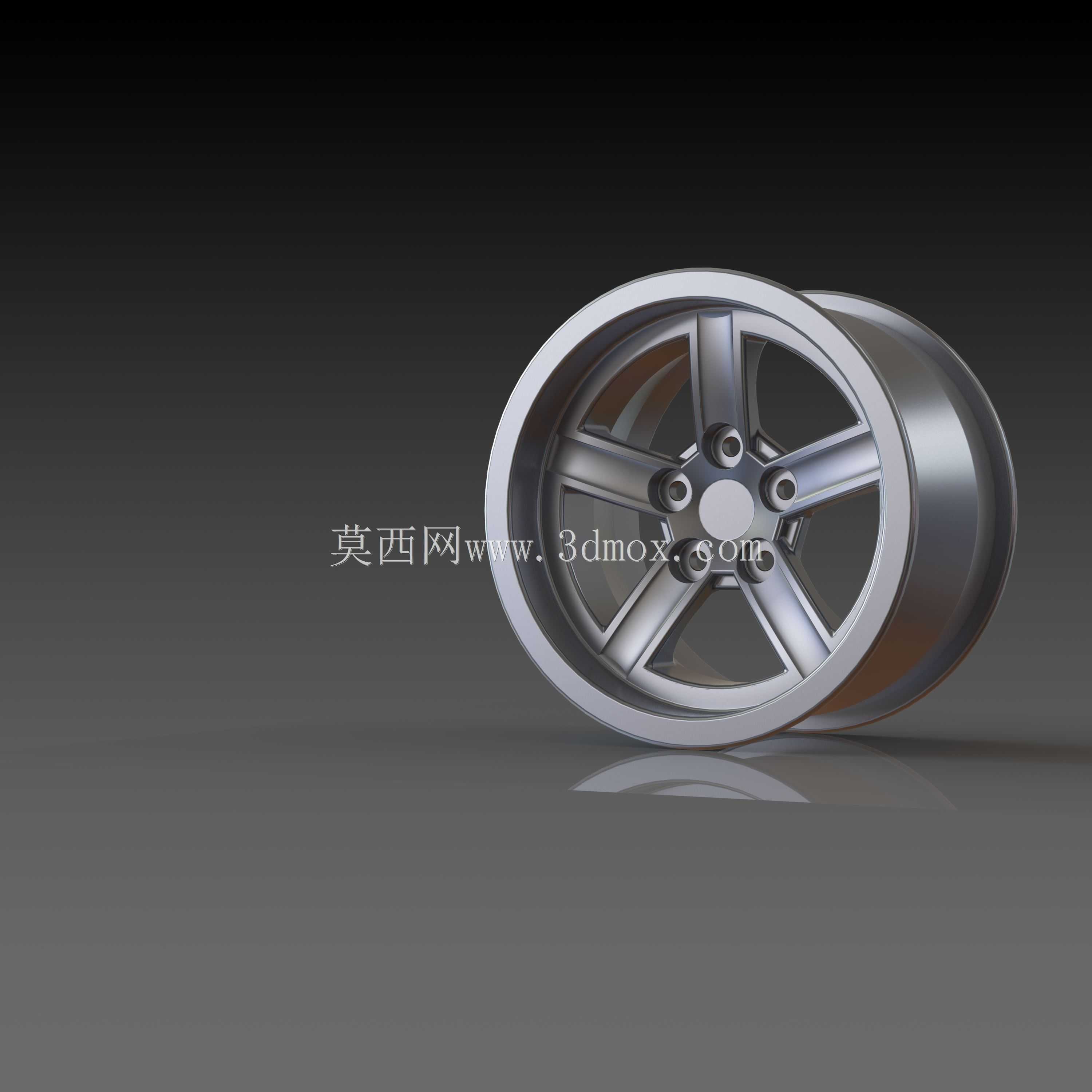

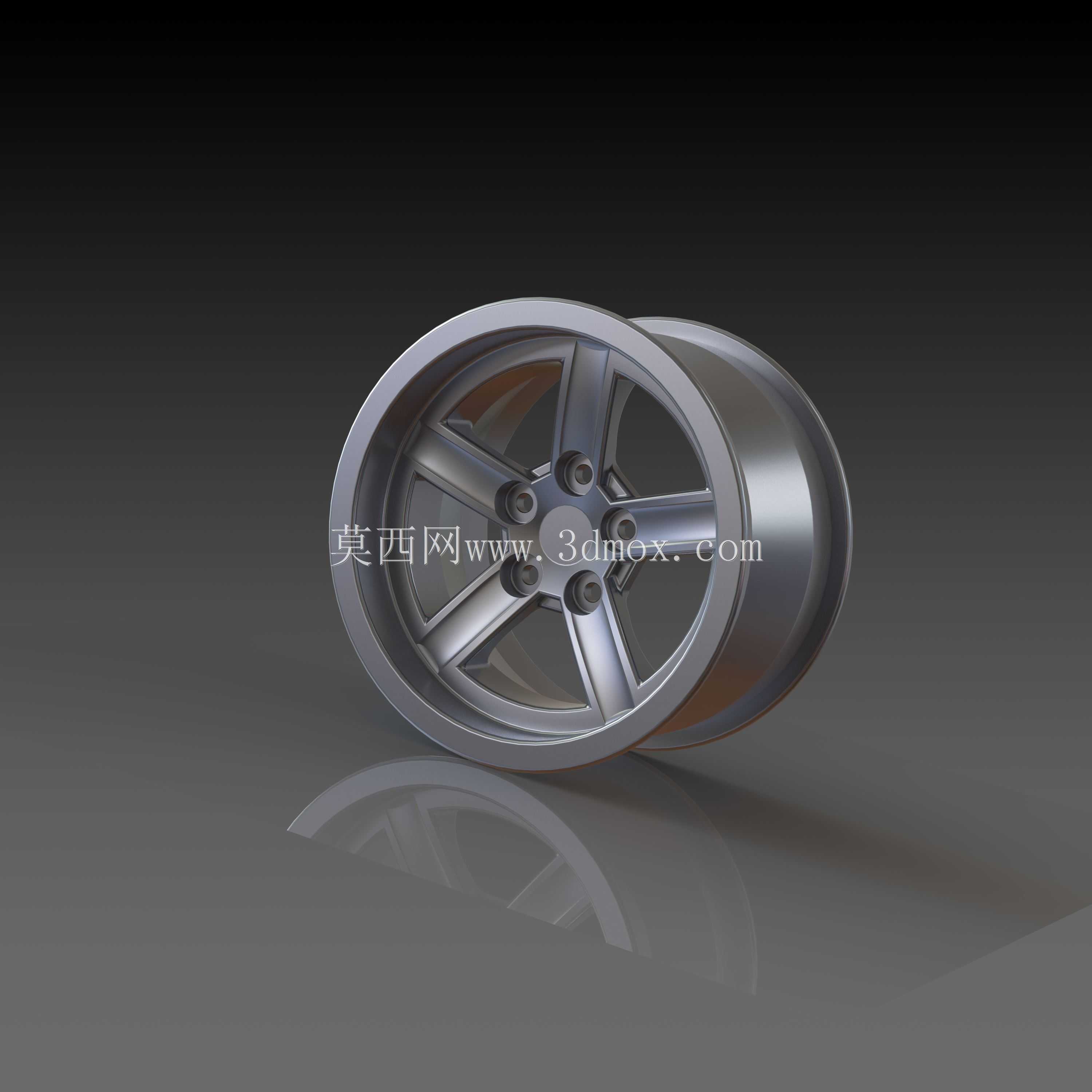

　　结构设计上采用五辐式布局，每根轮辐做等强度变截面处理，靠近轮辋边缘的位置截面收窄，靠近中心安装盘的位置逐步加厚，在保证整体抗弯、抗扭强度的前提下尽可能降低非簧载质量，提升车辆悬架的响应速度。轮辐表面做了大角度的斜面切削造型，相邻轮辐之间留出足够的镂空空间，车辆制动时产生的热量可以通过镂空区域快速散出，避免长距离制动后刹车系统热衰减过快，同时镂空区域也能减少行车过程中的风阻紊流，降低轮腔内部的气动噪音。中心安装盘的凸台厚度经过反复校核，保证轮毂螺栓拧紧后安装面完全贴合，不会出现应力集中导致的安装盘开裂问题，螺栓孔周边做了沉头处理，避免螺栓头突出刮蹭轮毂装饰盖。

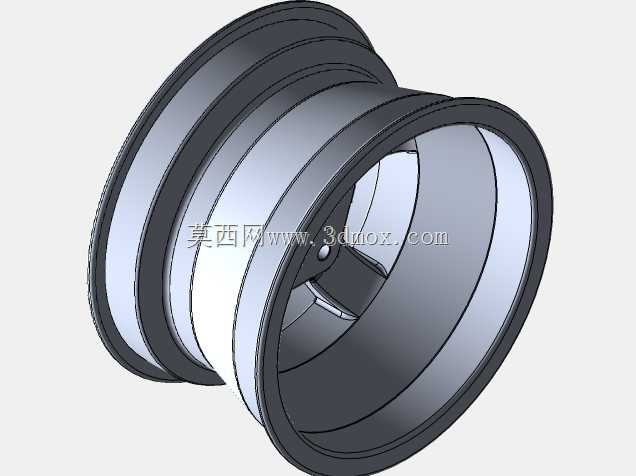

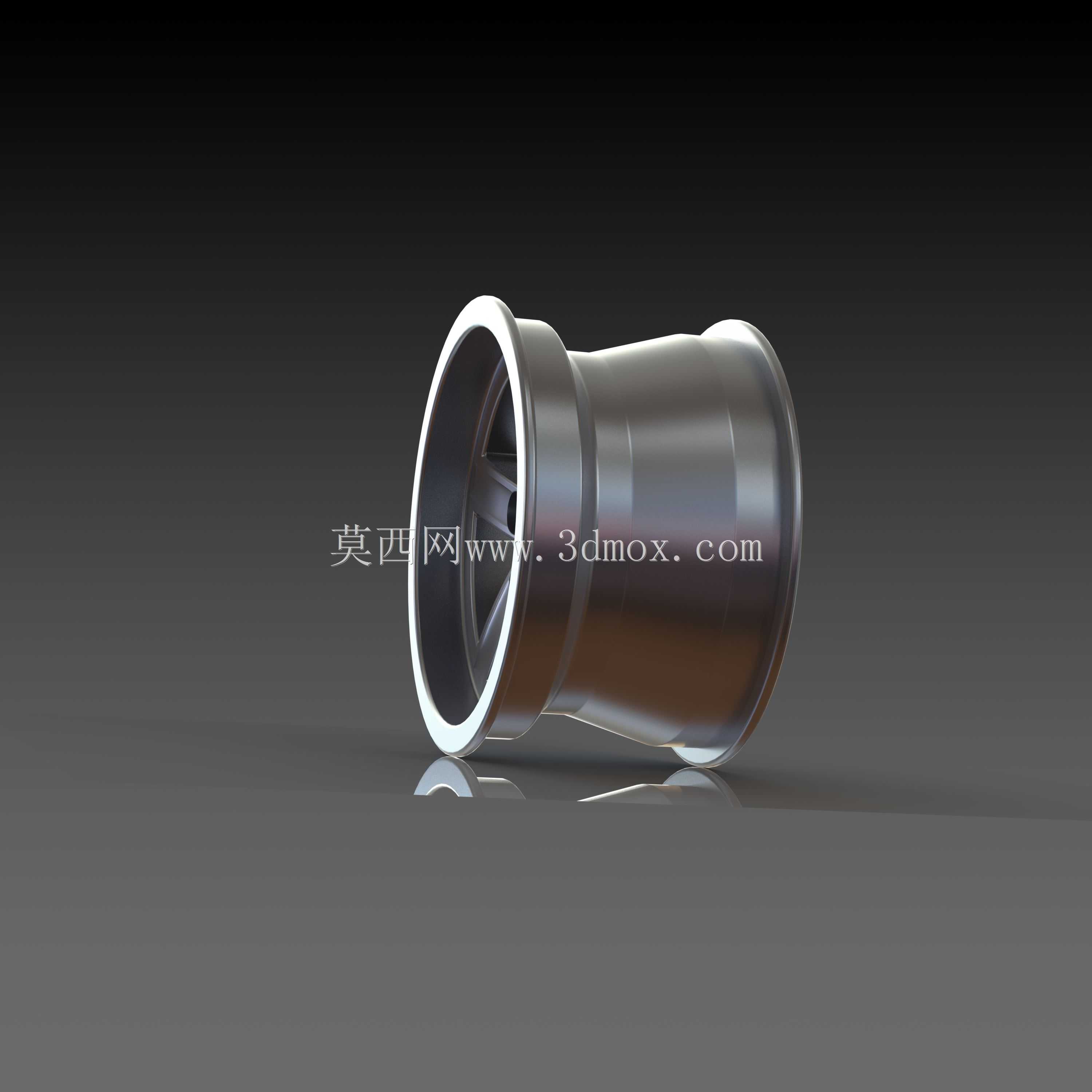

　　轮辋部分采用常规的深槽轮辋结构，方便轮胎的拆装作业，轮缘位置做了加厚处理，应对车辆过坑、上路肩时的冲击载荷，避免轮缘变形导致轮胎密封失效。设计过程中针对不同工况做了载荷校核：静态下承受3倍额定轴载的冲击不会出现塑性变形，动态弯曲疲劳、径向疲劳测试的循环次数满足民用乘用车的使用要求，轮辐与轮辋的连接位置做了圆弧过渡，减少焊接或者铸造过程中的应力集中问题，如果采用铸造工艺，过渡位置的壁厚差控制在合理范围，避免铸造时出现缩孔、缩松的缺陷；如果采用锻造工艺，材料流线可以沿着轮辐的受力方向分布，进一步提升结构强度。

　　实际装车适配时，这款轮毂可以覆盖多数紧凑型、中型家用轿车的改装需求，偏距参数预留了足够的刹车卡钳避让空间，即使改装大尺寸多活塞刹车卡钳也不会出现干涉。轮辋的槽底位置做了平滑处理，没有尖锐凸起，拆装轮胎时不会划伤胎侧橡胶，气门嘴开孔位置选在两轮辐之间的区域，充气时操作空间充足，不会被轮辐挡住充气嘴。表面处理预留了多层工艺的兼容空间，无论是做亮面车削、烤漆还是电镀处理，都能保证表面附着力达标，长期使用不会出现掉漆、腐蚀的问题，轮缘位置的圆角处理也能减少日常使用中小刮蹭带来的涂层破损。

　　从三维建模的角度来看，这款轮毂的建模过程需要重点控制几个形位公差：中心孔的同轴度、螺栓孔的位置度、胎圈座的圆度，这些参数直接影响装车后的车轮动平衡表现，如果公差控制不到位，车辆高速行驶时会出现方向盘抖动的问题。轮辐的曲面造型需要兼顾脱模角度，无论是金属型铸造还是锻造后的机加工，都要保证拔模斜度在合理范围，减少后续机加工的余量，提升生产效率。轮辋的滚压成型轮廓需要和轮胎的胎圈轮廓完全匹配，保证轮胎充气后胎圈能够完全卡入胎圈座的安全槽内，即使轮胎出现瞬时失压也不会直接从轮辋上脱落，提升行驶安全性。
