大涵道比涡轮风扇喷气发动机结构展示

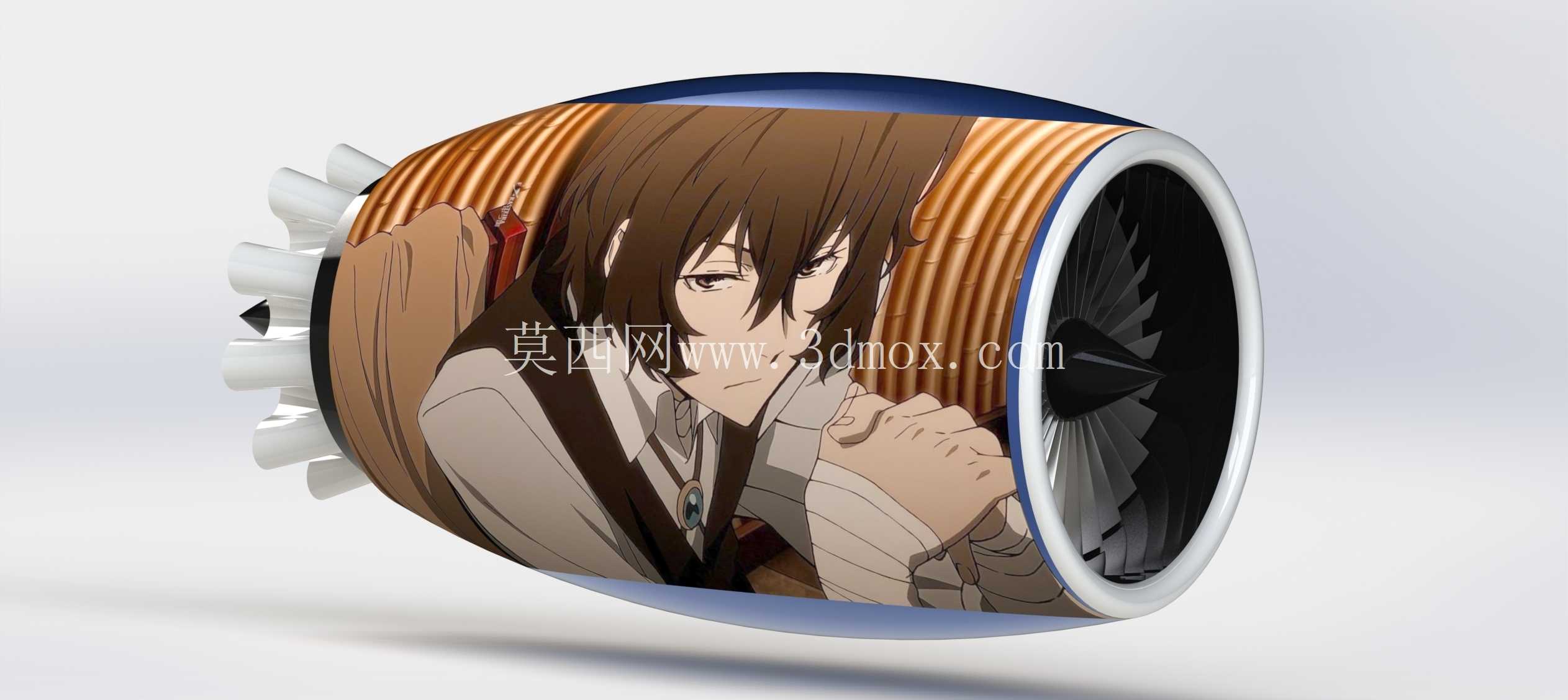

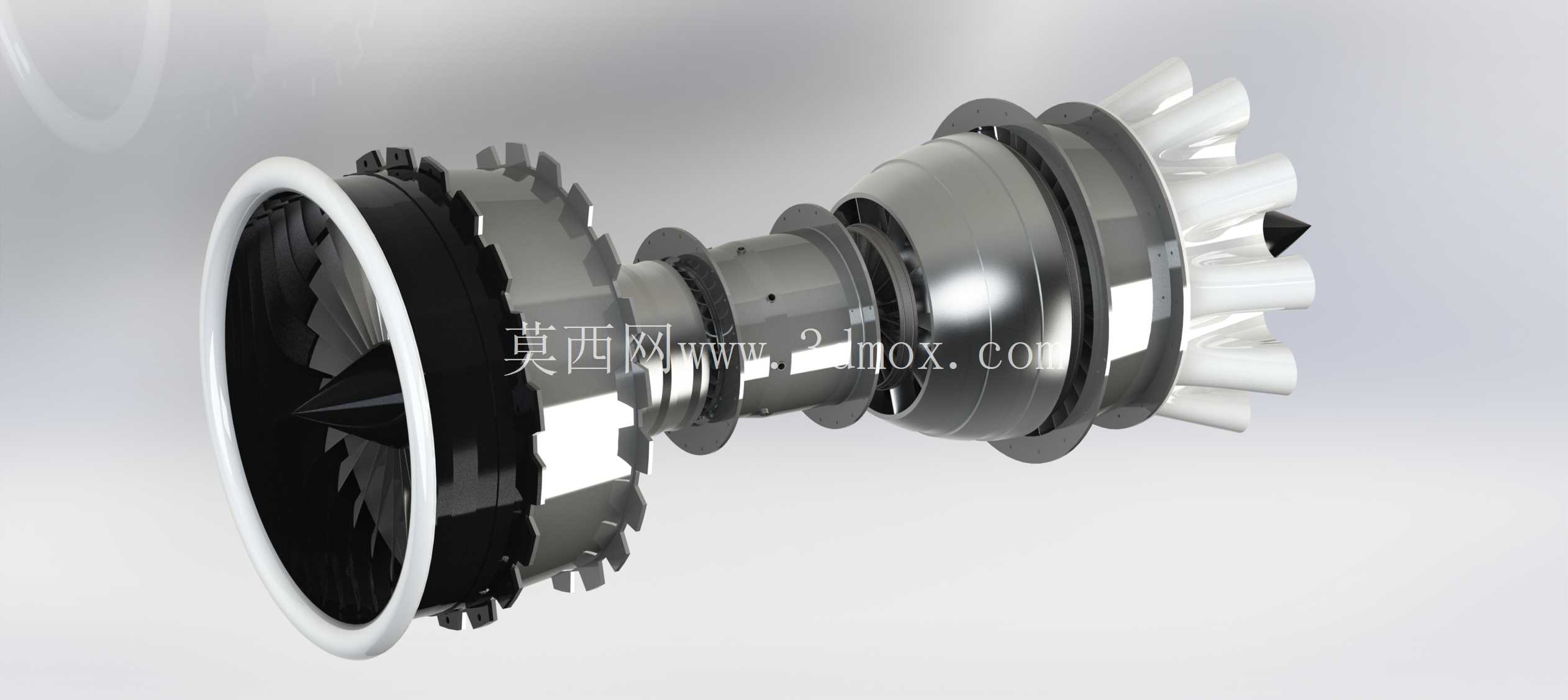

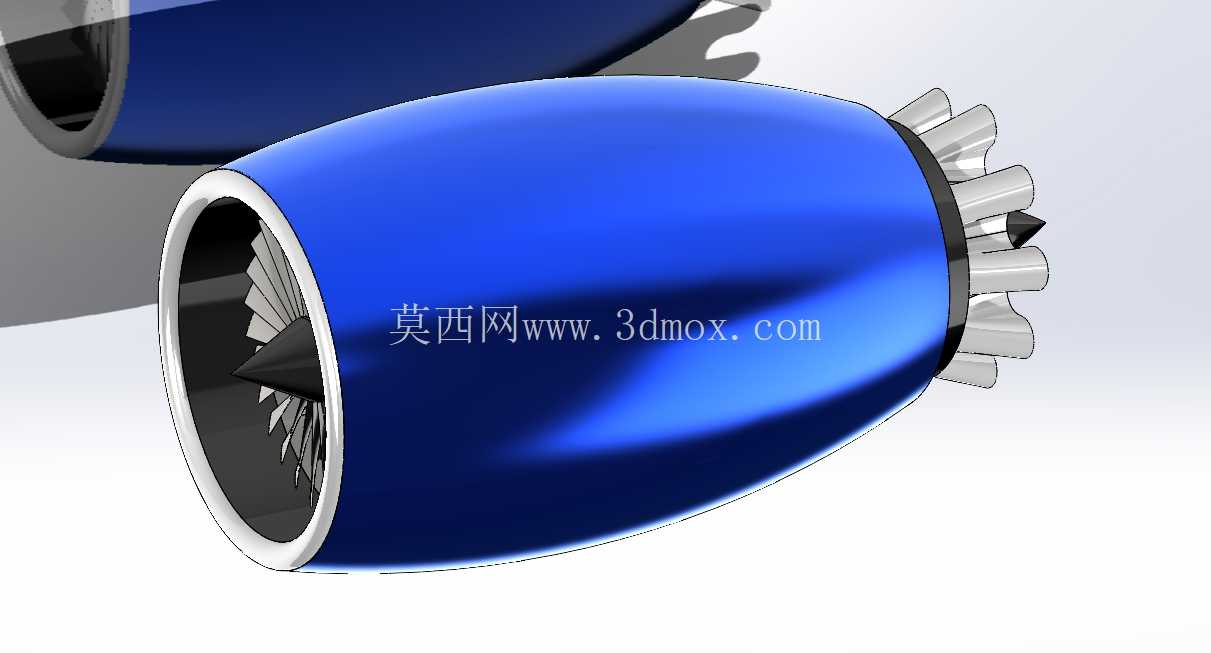

该涡轮风扇喷气发动机结构模型完整还原了大涵道比涡扇发动机的核心组成，从前端进气风扇段到后端排气喷口段，各部件的装配关系、相对位置均按照实际航空发动机的布局逻辑搭建。在民用航空干线客机、大型军用运输机的动力选型场景中，这类大涵道比涡扇是当前的主流动力配置，前端大直径风扇负责将大部分来流通过外涵道直接排出产生推力，核心机部分的压气机、燃烧室、涡轮组件则负责驱动风扇与压气机运转，同时内涵道排气与外涵道气流混合后共同输出推力，相比纯涡喷发动机能在亚音速巡航阶段获得更低的燃油消耗率，适配长航程飞行的动力需求。

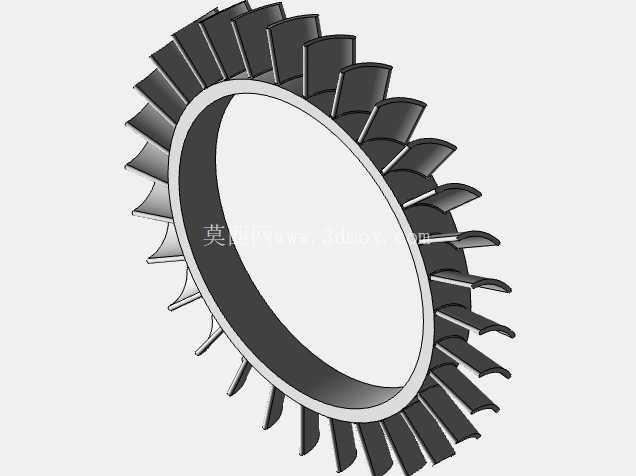

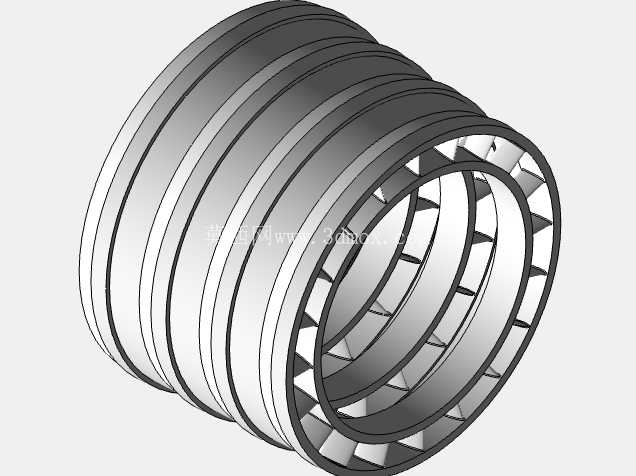

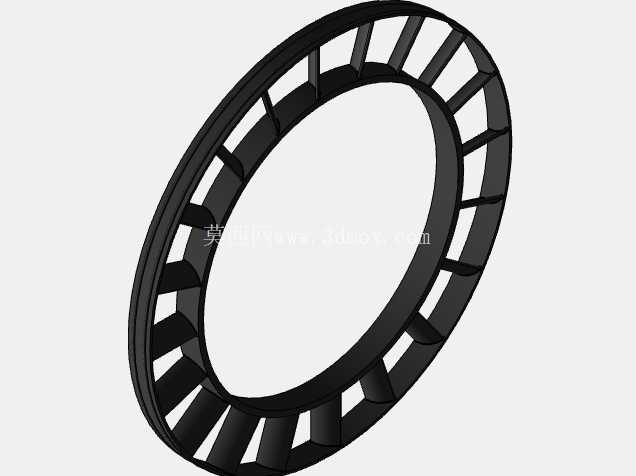

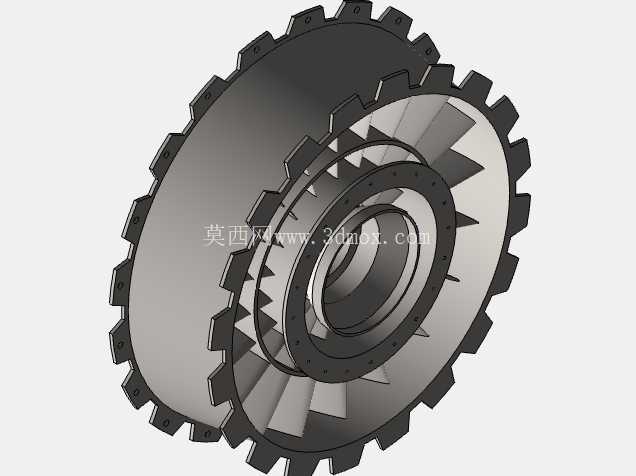

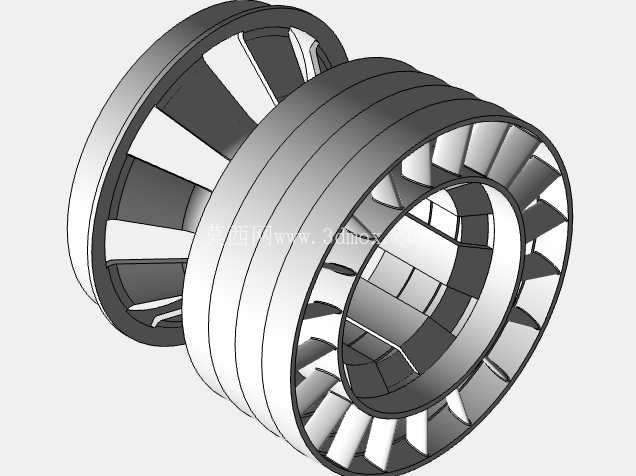

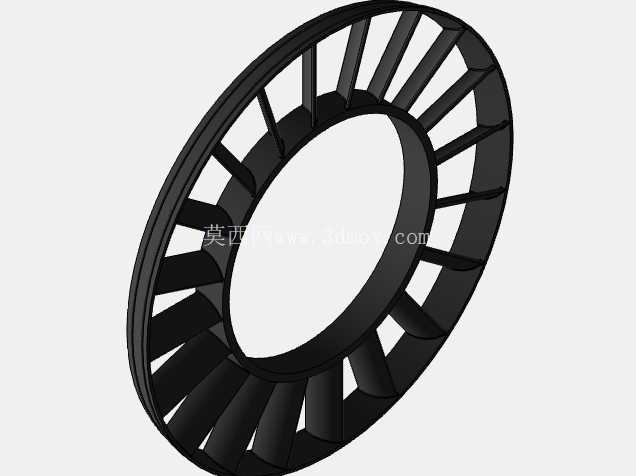

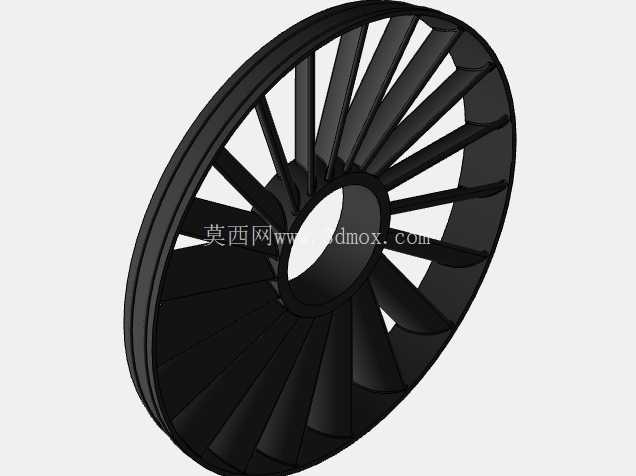

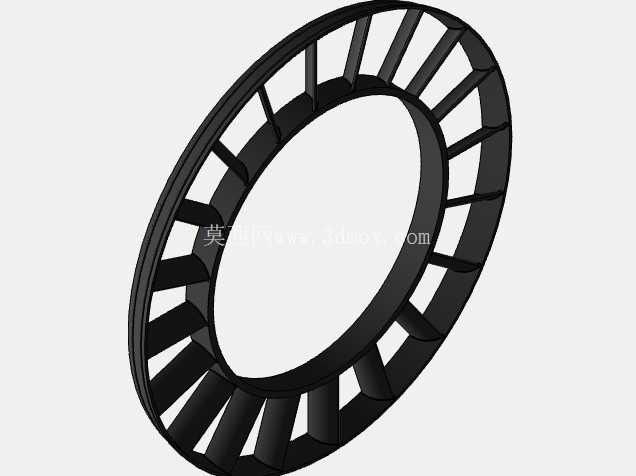

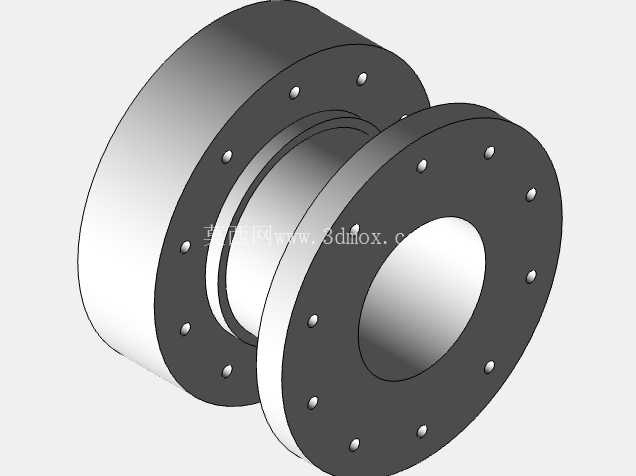

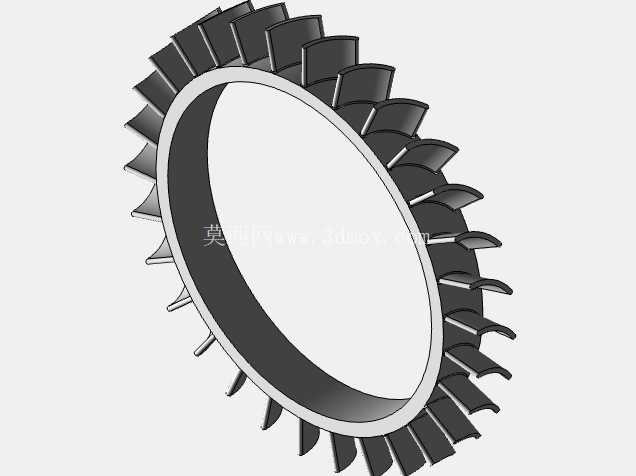

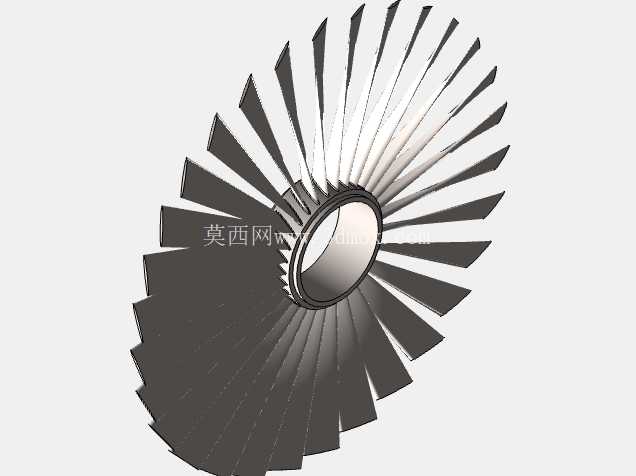

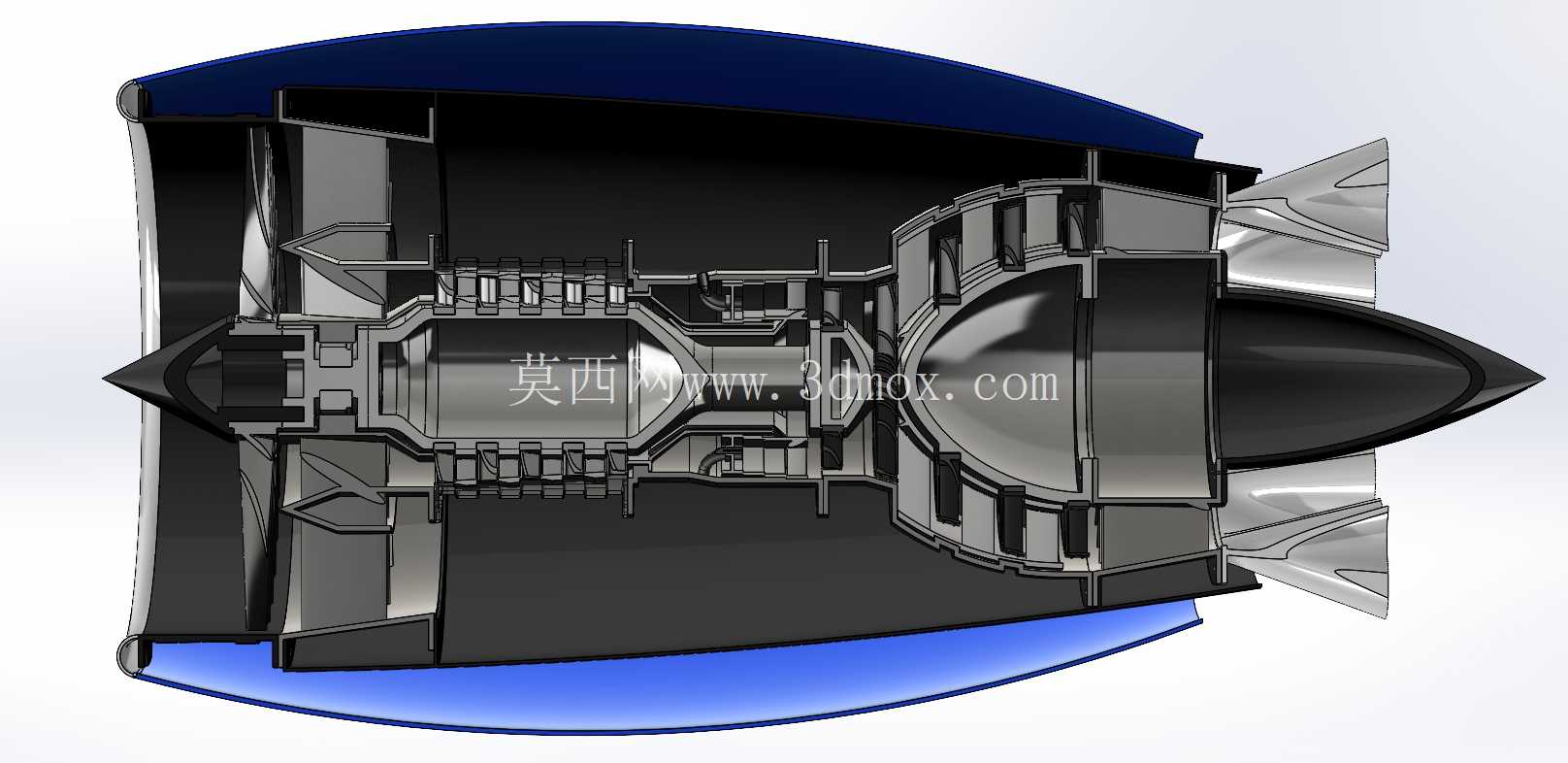

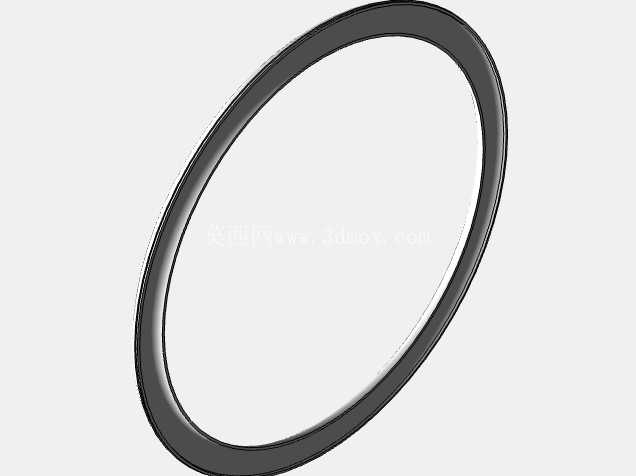

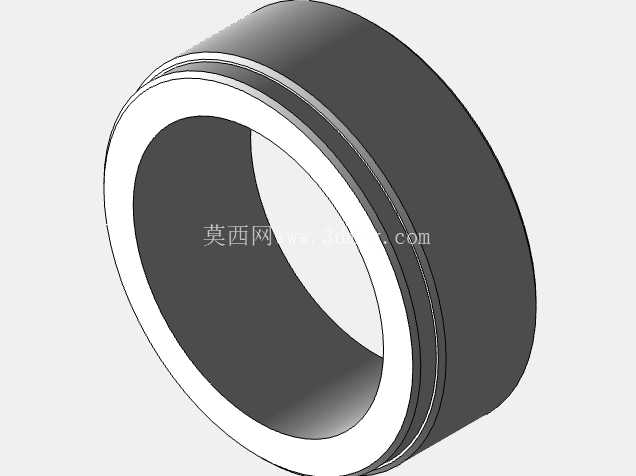

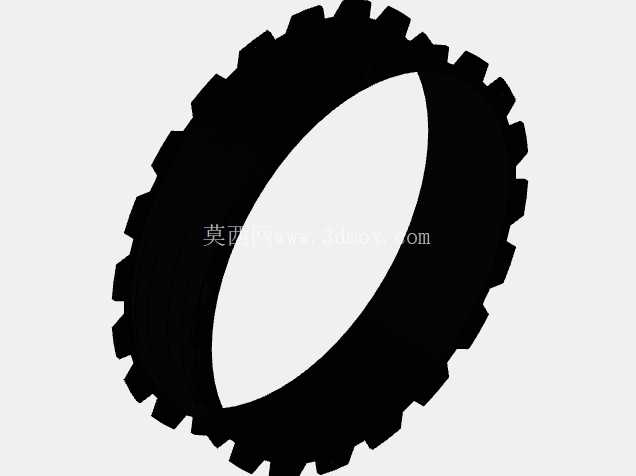

从结构设计逻辑来看，模型拆分了风扇段、低压压气机段、高压压气机段、燃烧室段、高压涡轮段、低压涡轮段、尾喷口段的独立结构，各段之间的连接法兰、安装止口都做了还原，能够直观看到转子系统的贯穿布局——低压轴穿过高压轴内部，分别连接前端风扇/低压压气机与后端低压涡轮、高压压气机与高压涡轮，这种双转子结构可以让高低压转子在不同转速下工作，匹配不同工况下的压气机效率，避免压气机喘振问题。风扇叶片采用宽弦后掠的气动外形设计，叶尖与风扇机匣之间预留了合理的叶尖间隙，既避免运转过程中热胀、离心伸长导致的碰磨，又能减少叶尖漏气损失；压气机段的各级叶片逐级减小弦长与安装角，匹配气流逐级压缩后的压力、流速变化，保障压气机的增压效率。

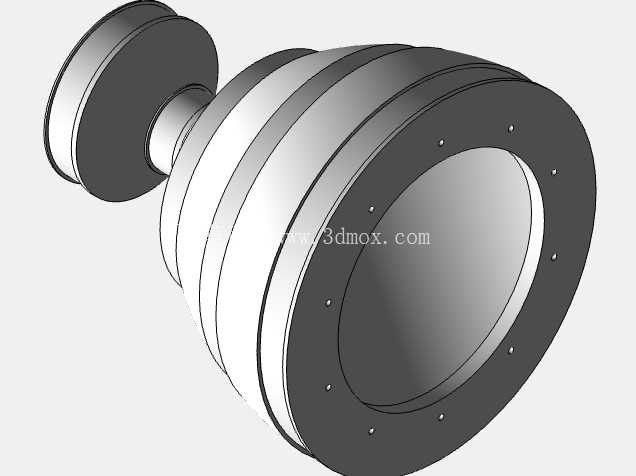

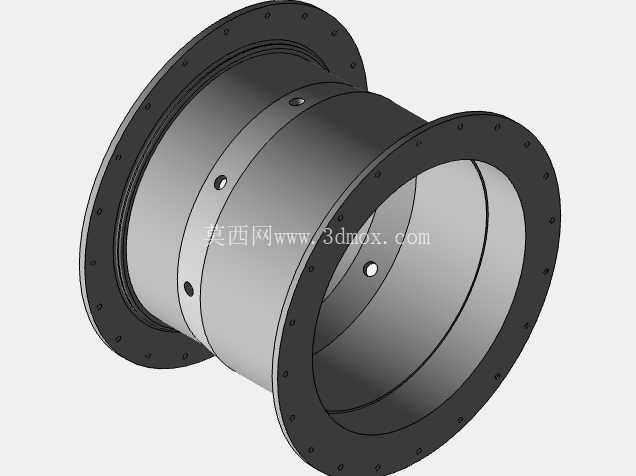

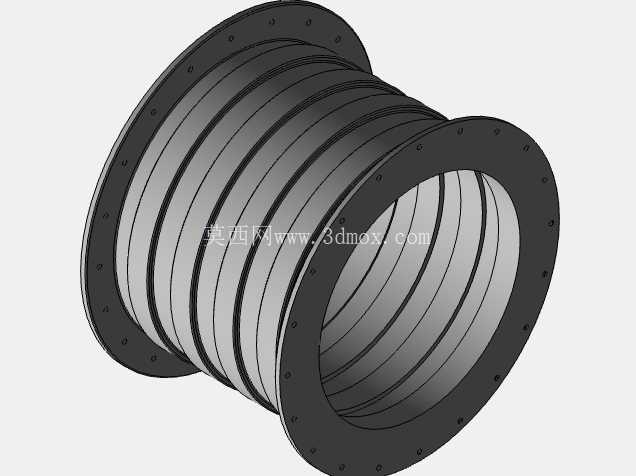

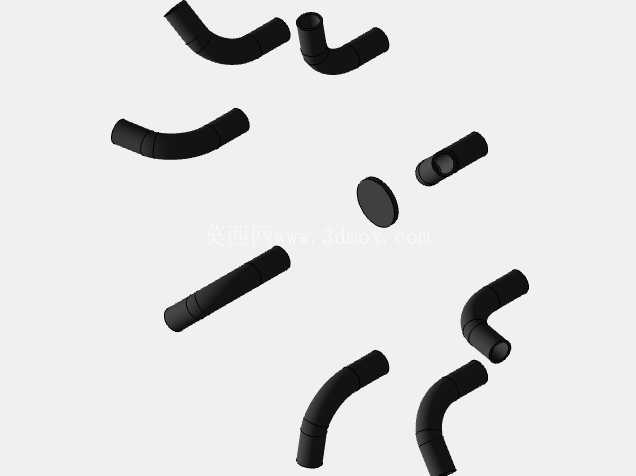

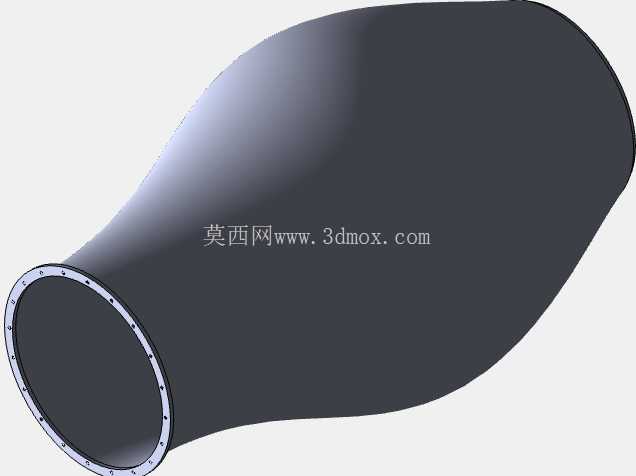

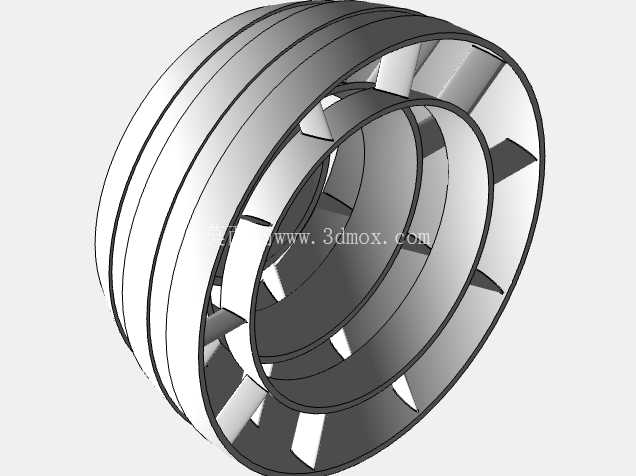

在安装边界层面，模型还原了发动机核心机的外部机匣轮廓，外涵道机匣与核心机舱段的连接挂点位置也做了示意，这类挂点是发动机与飞机机翼吊舱、机身安装架的连接接口，实际安装中需要匹配吊舱的承力结构，将发动机运转过程中的推力、振动载荷传递到机身结构上，同时预留出燃油管路、滑油管路、控制线缆的敷设空间。燃烧室段采用环形燃烧室结构布局，模型上可以看到燃烧室机匣与压气机出口、涡轮进口的衔接位置，环形燃烧室相比单管、联管燃烧室拥有更均匀的出口温度场，能够降低涡轮叶片的热负荷，延长热端部件的使用寿命。

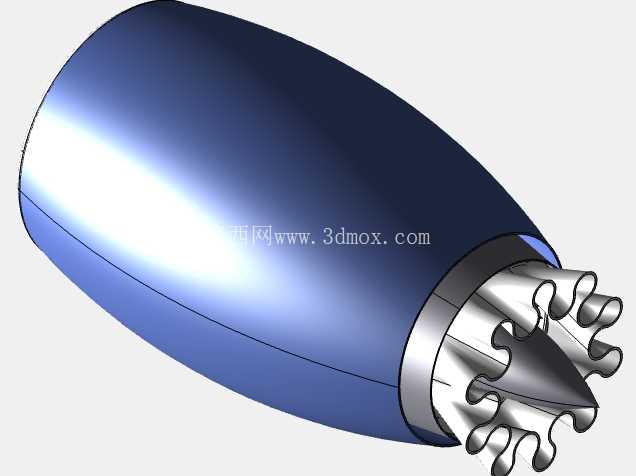

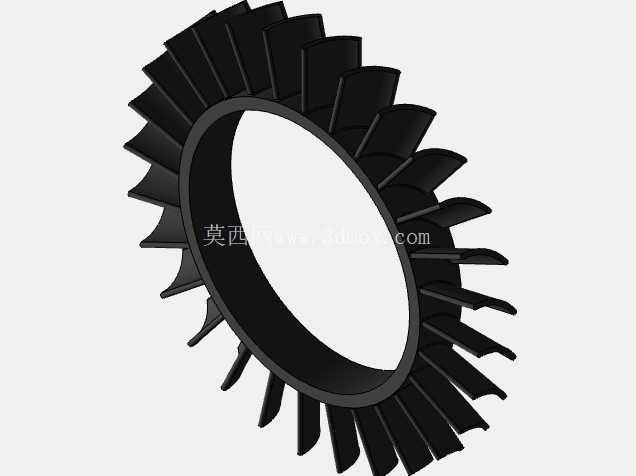

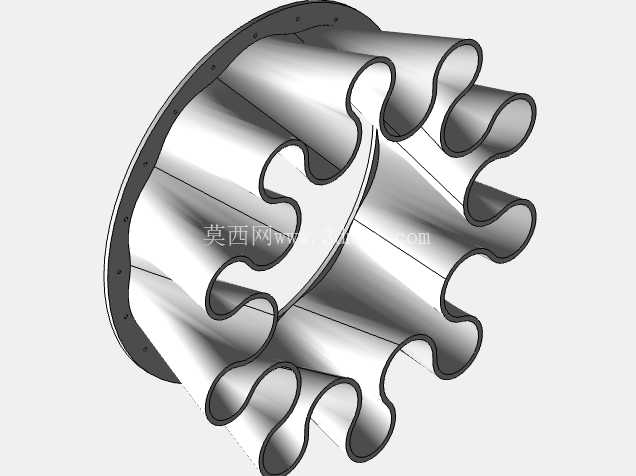

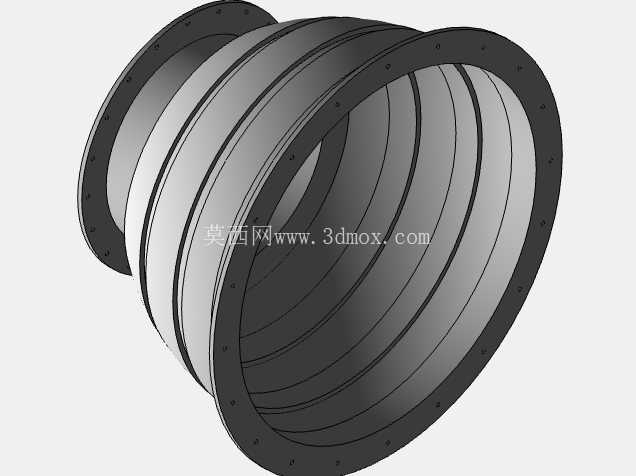

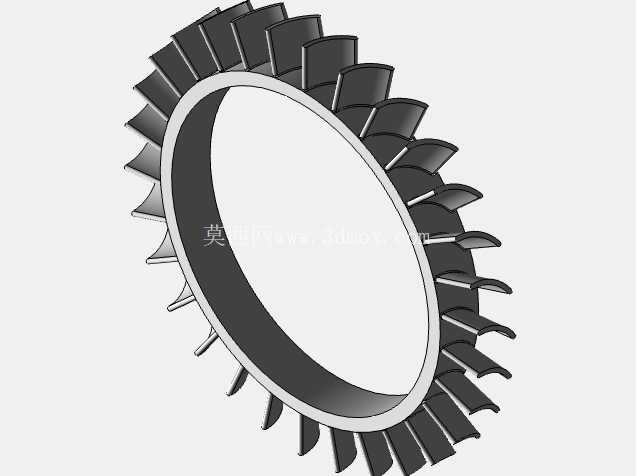

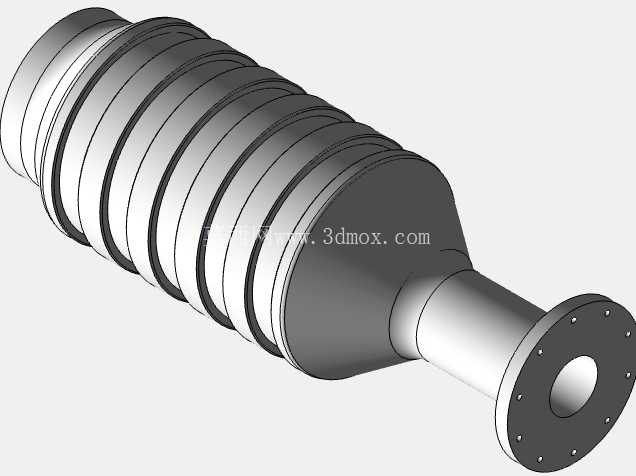

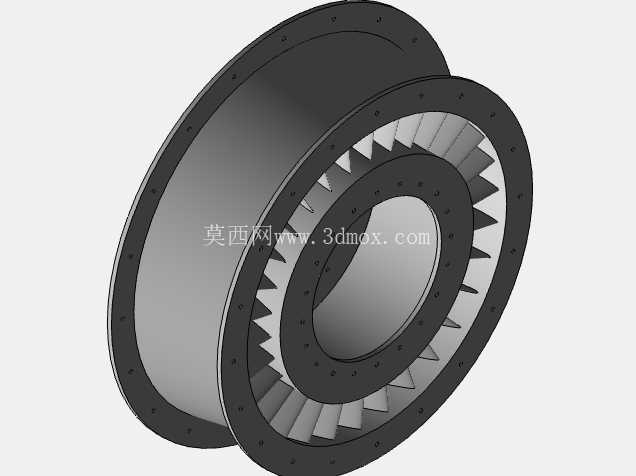

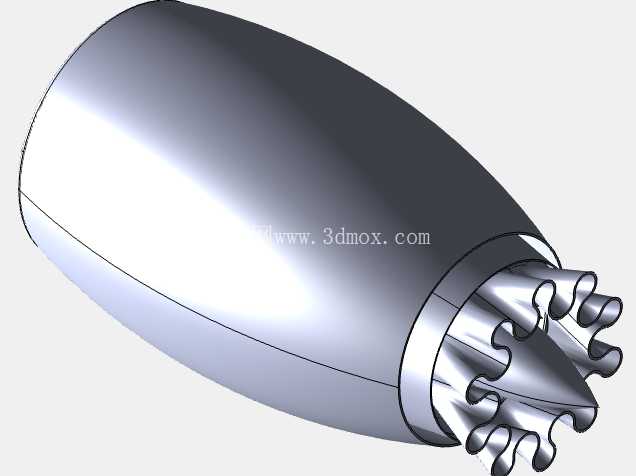

涡轮段的各级涡轮叶片对应匹配前端压气机与风扇的功率需求，高压涡轮负责驱动高压压气机，工作在最高的燃气温度环境下，叶片带有内部冷却通道的结构示意，低压涡轮则负责驱动大直径风扇与低压压气机，级数相对更多以提取足够的燃气能量。尾喷口段采用收敛-扩张结构的简化示意，能够在不同飞行速度下调整排气状态，保障推力输出效率。整个模型的各部件配合间隙、轴向尺寸比例均参考实际同类型发动机的参数比例搭建，可用于航空动力相关的结构教学、原理演示场景，也能作为航空类科普展项的结构展示载体，帮助从业者直观理解涡扇发动机的气流路径、功率传递逻辑与部件装配关系，在进行航空动力系统的原理讲解、结构认知培训时，能够替代复杂的实体拆解件，降低教学展示的成本，同时清晰呈现内部的转子、静子布局与气流流经的完整路径。
