单缸航模动力单元结构设计方案

　　这款小型单缸动力单元主要面向轻量型固定翼航模、小型无人试验飞行器场景设计，作为整套飞行平台的核心动力输出部件，需要在重量、功率、可靠性三者间找到最优平衡。从结构布局来看，整机采用顶置气门侧置排气的单缸立式布局，缸体部分采用密集散热鳍片设计，鳍片沿缸体周向均匀排布，相邻鳍片间距控制在合理范围，既保证飞行过程中迎面气流能够充分带走缸体燃烧产生的热量，又不会因为鳍片过密增加不必要的结构重量，同时鳍片的厚度从根部到端部逐步减薄，在保证散热面积的前提下降低了铸造工艺的成型难度。

　　前端集成的整流罩与螺旋桨安装座采用一体化锥面设计，锥面角度匹配航模常用螺旋桨的安装接触面，安装座中心预留标准螺纹孔，可直接适配市面主流规格的航模螺旋桨，无需额外加装转接法兰，锥面内部还集成了启动轴定位结构，可外接外置启动器完成动力启动操作。侧置的消音腔体采用独立安装结构，通过连接法兰与缸体排气口对接，腔体内部设计有三级膨胀腔结构，能够有效降低排气过程中的气流脉动噪音，同时减少排气背压对动力输出效率的影响，消音器出口朝向斜下方，避免高温排气直接冲刷机身蒙皮或机载电子设备。缸头部分集成了火花塞安装位与燃油进气接口，安装位的同轴度公差控制在较高精度范围，保证火花塞电极能够处于燃烧室最佳点火位置，进气接口采用标准快插结构，可直接匹配航模常用的供油管路，无需额外改装。曲轴箱部分采用分体式拼接结构，合箱面设计有密封槽，可加装密封胶圈保证曲轴箱内部的压力密封性，曲轴输出端的轴承位采用过盈配合设计，搭配高速深沟球轴承，能够承受高转速下的径向载荷与轴向窜动，保证长时间高负荷运转下的结构稳定性。

　　整机的安装固定位设计在曲轴箱底部，采用四个对称分布的安装凸台，凸台上预留标准安装孔，孔位间距匹配主流航模发动机安装架的通用尺寸，安装时可直接通过螺栓固定在机身防火墙上，凸台与曲轴箱主体采用加强筋连接，能够承受飞行过程中产生的振动载荷，避免安装位出现应力断裂。从设计思路上，这款动力单元优先控制整机重量，所有非受力部位都做了轻量化挖除处理，比如整流罩表面的减重孔、散热鳍片的端部倒角、消音器腔体的薄壁设计，在保证结构强度满足使用要求的前提下，尽可能降低整机自重，提升飞行器的有效载荷能力。同时结构设计充分考虑了日常维护的便捷性，火花塞、消音器、化油器接口都布置在易于操作的位置，日常维护时无需拆解整机即可完成常规检查与易损件更换。

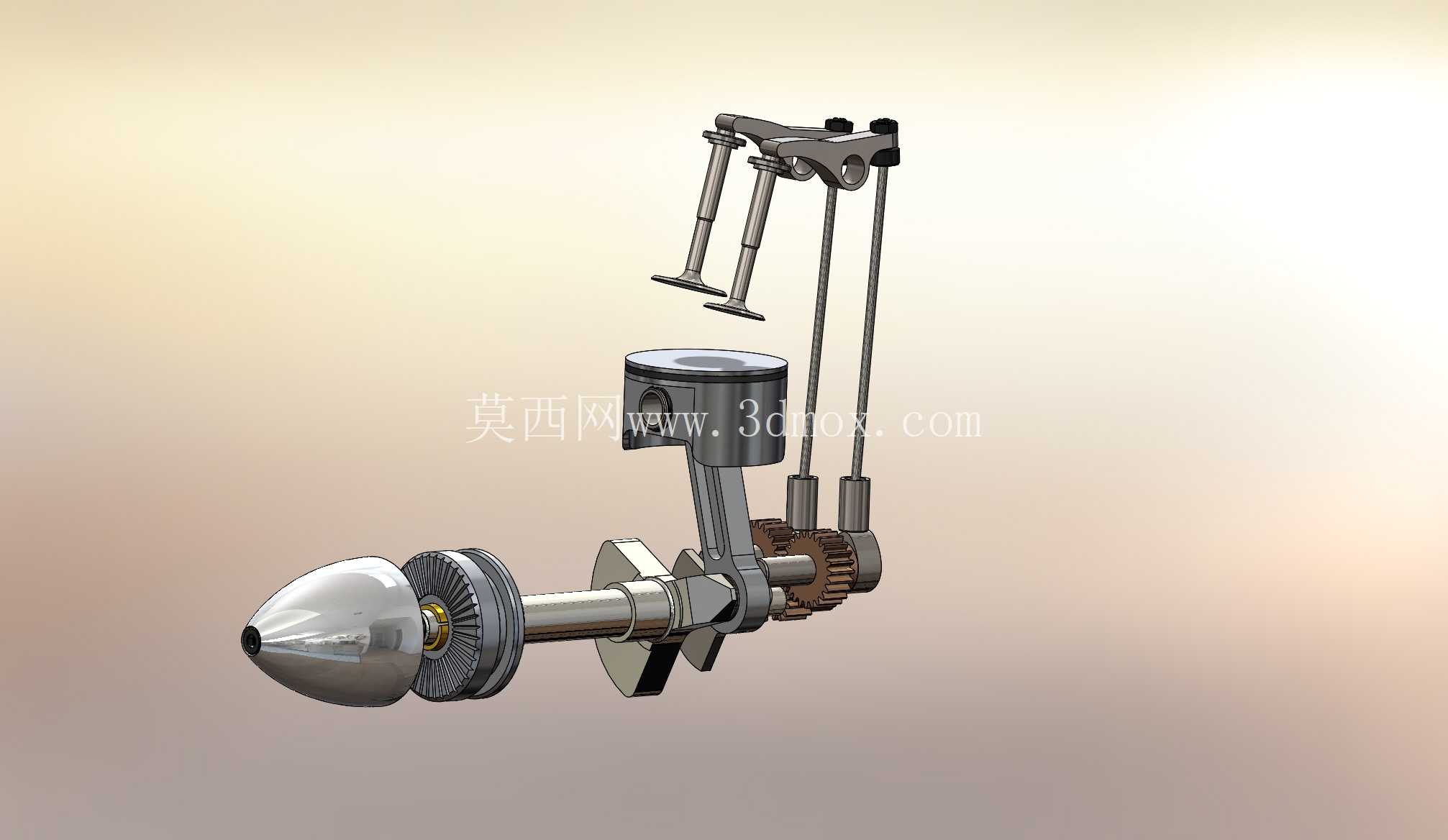

　　缸体内部的活塞、连杆、曲轴都采用轻量化高强度材料设计，活塞环采用双密封环结构，保证燃烧室的密封性，减少燃气窜漏，提升动力输出效率。整机的外部轮廓尺寸经过反复优化，宽度方向控制在合理范围，避免安装时与机身内部的其他设备产生干涉，高度方向匹配小型航模的机头罩内部空间，安装后可以完全容纳在常规尺寸的机头整流罩内部，不会额外增加飞行阻力。在实际使用场景中，这款动力单元能够适配翼展在1.2米到1.8米之间的固定翼航模，也可作为小型无人验证机的动力源，能够在常规飞行工况下提供稳定的动力输出，风冷散热结构可以满足连续长时间飞行的散热需求，不需要额外加装散热装置，简化了整机的动力系统结构。
