内齿圈式行星齿轮传动构件结构设计

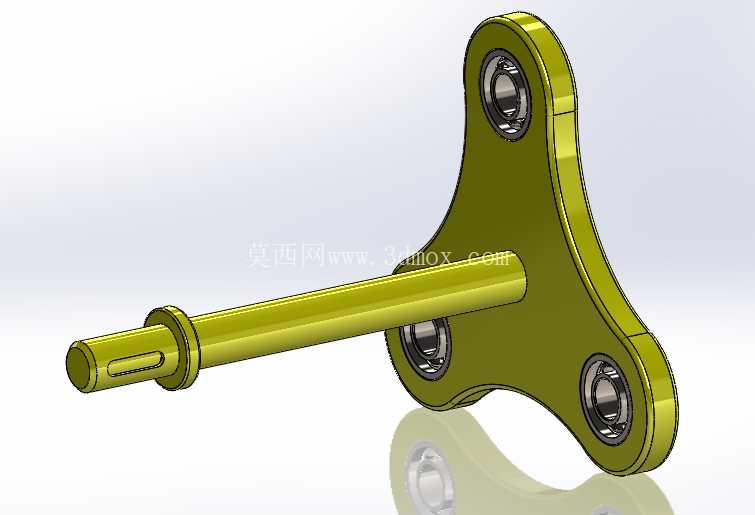

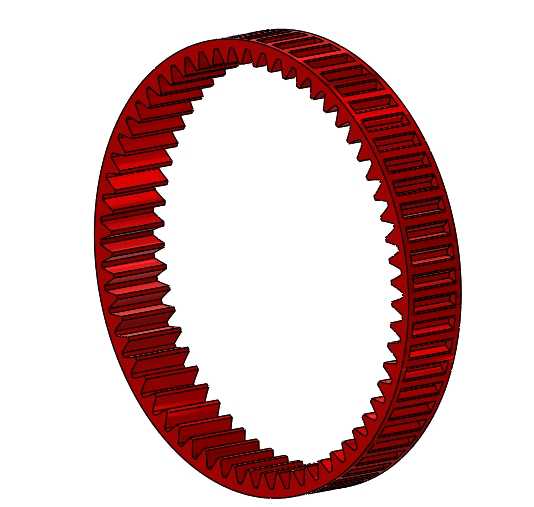

　　在重载传动场景的结构选型阶段，行星齿轮组的内齿圈往往是决定整套传动系统承载上限的核心构件，不同于常规外啮合齿轮的悬臂受力状态，这类内齿结构在啮合过程中，轮齿受力会沿齿圈环形基体均匀分散，能在有限的径向安装空间内实现更大的传动比输出，这也是它在工程机械行走驱动、风电增速箱、混动车辆动力耦合机构中被广泛应用的核心原因。从实际装配边界来看，这类内齿圈的外径尺寸需要匹配传动箱的内腔安装止口，齿圈外圆通常会设计均匀分布的定位销孔或者卡簧槽，用来限制工作过程中的周向窜动，部分大扭矩工况下的齿圈还会在外圆面设计过盈配合面，通过热装方式嵌入传动箱壳体，进一步提升连接刚性，避免交变载荷下出现齿圈松动移位的问题。

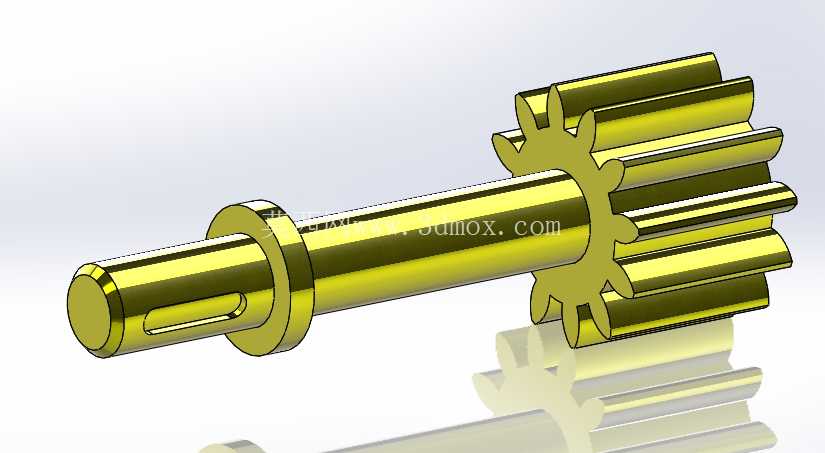

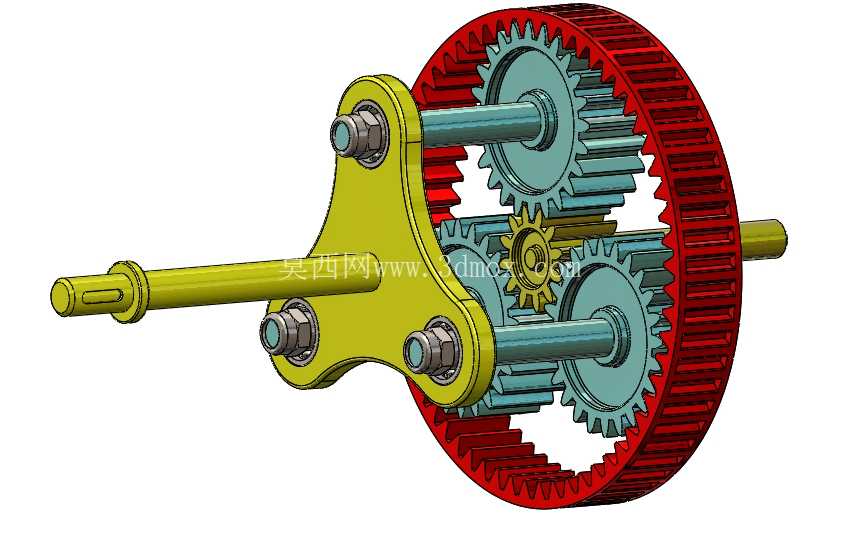

　　齿部参数的设计需要和配套的太阳轮、行星轮做严格的啮合匹配，齿向修形量要结合实际工况下的轮齿变形量做针对性调整，比如在频繁正反转的传动场景中，齿顶修缘量要适当加大，抵消啮合冲击带来的振动噪音，同时齿面硬度梯度要控制在合理区间，表层硬化层深度要满足接触疲劳强度要求，芯部保持足够韧性应对冲击载荷，避免重载下出现断齿失效。从结构功能实现逻辑来看，内齿圈作为行星齿轮组的固定构件或者输出构件时，受力状态存在明显差异：当内齿圈固定、太阳轮输入、行星架输出时，整套机构能实现大减速比的动力输出，适合重载低转速的作业场景；当太阳轮固定、内齿圈输出时，能实现更高的传动效率，适合高速动力传输的场景，设计阶段需要根据实际传动路线的需求，调整齿圈的连接结构，比如需要固定时就在齿圈端面设计螺栓连接孔，需要作为输出端时就设计连接法兰或者花键结构，匹配后续的动力输出接口。

　　建模过程中，齿廓曲线的生成需要严格按照渐开线方程推导，不能采用近似圆弧替代，否则实际啮合时会出现齿面干涉、传动卡滞的问题，齿根过渡圆角的参数要结合应力集中系数做优化，避免圆角过小导致齿根应力过大，在交变载荷下出现疲劳裂纹。齿圈的环形基体厚度也需要经过刚度校核，壁厚过薄会导致啮合过程中齿圈出现径向变形，引发轮齿啮合侧隙波动，轻则加剧齿面磨损，重则出现打齿故障；壁厚过大则会不必要地增加整体重量，挤占传动箱内部的其他构件安装空间，尤其是在车载传动场景中，过重的构件会提升整车簧下质量，影响动力响应表现。

　　实际应用中，这类内齿圈的润滑路径设计也需要在建模阶段提前考虑，通常会在齿圈的非啮合区域设计润滑油道孔，保证啮合过程中齿轮油能顺利进入齿面啮合区，形成稳定的油膜，避免干摩擦导致的齿面胶合失效，对于采用飞溅润滑的传动箱，还需要在齿圈外侧设计挡油结构，引导润滑油流向啮合区域，避免高速运转时润滑油被甩出，导致齿面润滑不足。很多刚接触传动设计的工程师容易忽略齿圈的热变形补偿，在持续高负荷运转时，齿圈会因为油温升高出现径向膨胀，如果设计阶段没有预留合理的侧隙余量，热膨胀后会导致轮齿啮合间隙过小，出现运转卡滞、油温进一步升高的恶性循环，最终导致整套传动机构过早失效，所以在建模时就要结合材料的热膨胀系数，计算不同工作温度下的齿圈尺寸变化量，预留合理的啮合侧隙，同时在安装定位结构上设计微量的浮动余量，补偿加工和装配过程中带来的同轴度误差，保证行星轮在运转过程中能实现均载，避免单个行星轮受力过大出现早期磨损。
