行星齿轮传动机构三维结构设计

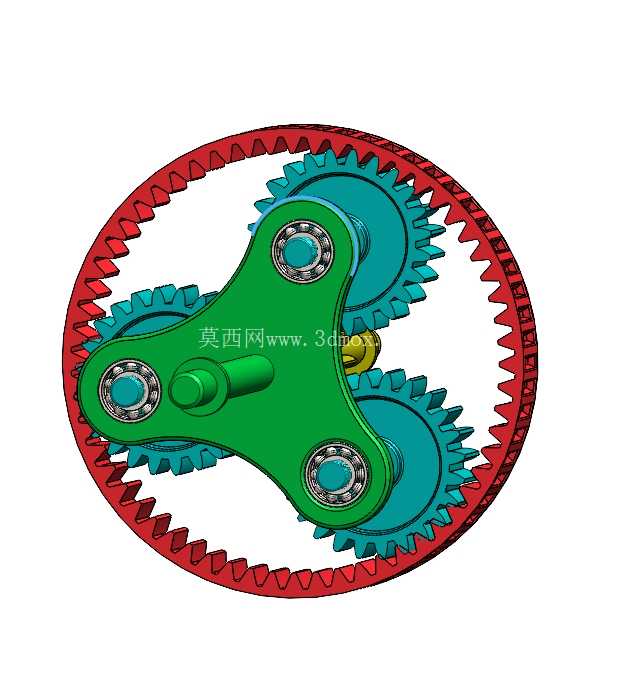

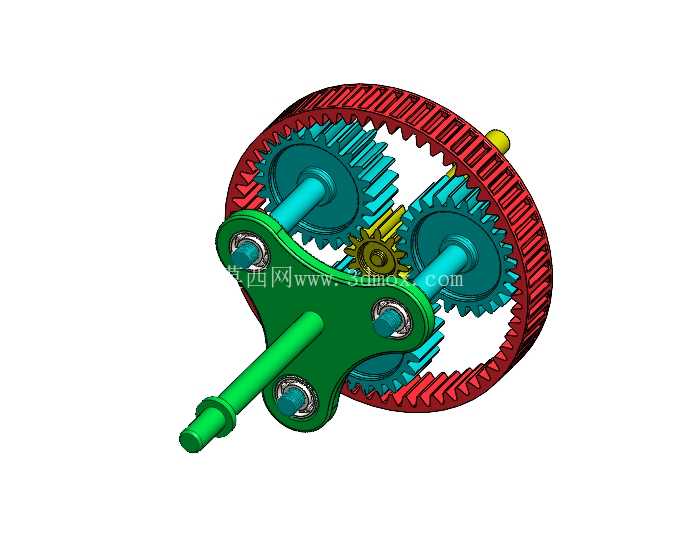

　　这套行星齿轮传动结构的设计，核心围绕动力分流传递的工程需求展开，在有限的径向安装空间内实现大传动比动力输出，是目前紧凑空间动力传动场景里应用极广的结构形式。日常接触到的乘用车自动变速器、工业生产线用机器人关节减速单元、小型工程机械的行走减速机构、风电叶轮增速箱内部，都能看到同原理轮系的应用，区别仅在于行星轮数量、齿比匹配、承载等级的参数差异。从结构功能来看，这套轮系包含太阳轮、三个行星轮、内齿圈以及行星架四个核心部件，太阳轮作为动力输入端连接驱动轴，行星轮通过轴承安装在行星架的定位销轴上，同时与太阳轮、内齿圈保持正确啮合，内齿圈可根据工况需求选择固定或者作为输出端，行星架则作为另一路动力输出接口，这种结构可以实现动力的多路径分流传递，相比定轴轮系，同等承载能力下体积能缩小40%以上，传动效率也能保持在较高水平。

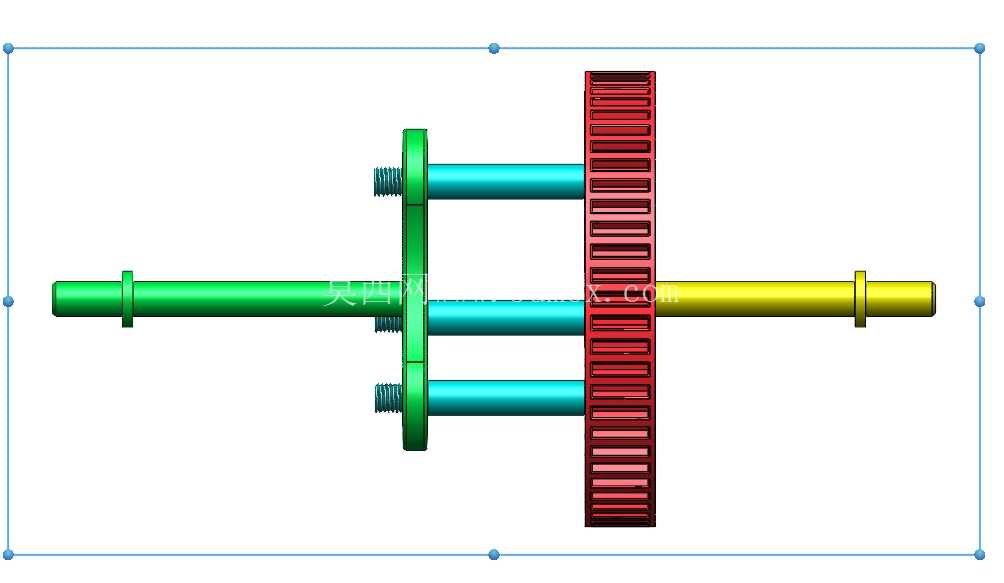

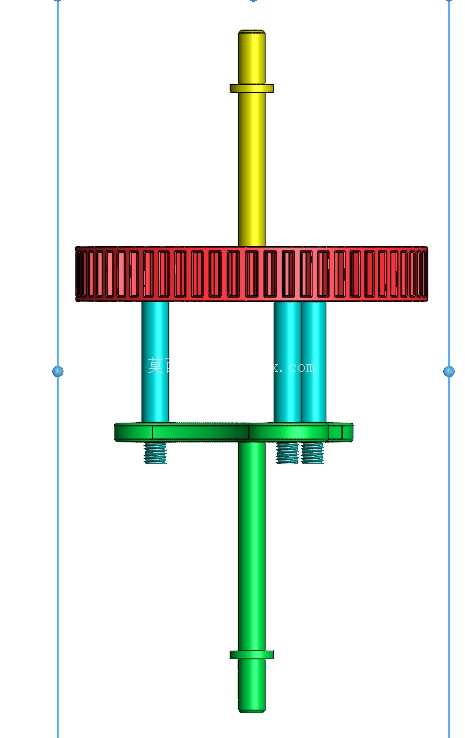

　　设计过程中首先要确定的是安装边界约束，内齿圈的外径是整个机构的最大径向尺寸，行星架输出轴的轴向长度要匹配对接设备的安装孔位深度，输入轴的轴径、键槽尺寸要和上游驱动电机的输出轴完全适配，避免出现装配干涉。轮齿的啮合参数匹配是设计核心，需要保证太阳轮、行星轮、内齿圈三者的模数、压力角完全一致，变位系数经过配凑计算，保证啮合侧隙处于合理区间，既不会因为侧隙过小出现卡滞、运转发热，也不会因为侧隙过大导致传动回程超差，影响传动精度。行星轮的安装销轴位置度需要严格控制，三个销轴相对于太阳轮中心的角度偏差要控制在极小范围内，否则会出现个别行星轮受力过载，提前出现齿面磨损甚至断齿的问题。

　　每个行星轮内部都设计了轴承安装位，根据承载等级可以选择深沟球轴承或者滚针轴承，保证行星轮绕销轴转动时的顺畅度，降低运转过程中的摩擦损耗。行星架的结构采用一体式支架设计，三个安装臂的强度经过受力校核，在传递额定扭矩时不会出现形变，避免因为支架变形导致行星轮偏载。这套结构的实际用途覆盖多个工业场景，在工业机器人关节处，这套轮系可以将伺服电机的高转速低扭矩输出转换为低转速大扭矩输出，同时保证关节的传动精度，满足机器人末端定位的精度要求；在乘用车自动变速器内，多组行星轮系组合可以实现多个档位的速比切换，不需要移动齿轮位置，仅通过离合器固定不同的部件就能实现档位切换，换挡过程平顺无冲击；在小型风力发电机的增速箱内，这套结构反向使用，将叶轮的低转速大扭矩输入转换为高转速输出，驱动发电机发电。

　　设计过程中还考虑了装配工艺性，整个轮系可以按照输入轴、太阳轮、行星轮与行星架预装、内齿圈压装的顺序进行装配，不需要特殊的专用工装，日常维护时也可以快速拆解检查齿面磨损情况，更换损坏的行星轮或者轴承，降低后期维护成本。轮系的润滑路径也做了预留，行星架上设计有润滑油导流槽，运转过程中润滑油可以顺着导流槽进入每个啮合点位以及行星轮轴承内部，保证持续运转时的润滑效果，延长整体使用寿命。需要注意的是，不同应用场景下的参数调整方向有明显区别，用于重载传动场景时，需要适当加大齿宽、提升齿轮材料的热处理硬度，行星架采用铸钢材料提升结构强度；用于精密传动场景时，需要严格控制轮齿的加工精度等级，减小啮合侧隙，提升回程精度，销轴与行星架的配合采用过盈配合，避免出现连接间隙。
