低温流体管理回热器优化结构

这套结构面向低温流体管理系统中的回热换热环节，核心任务是在冷、热两股流体之间建立稳定、连续且低阻力的热量交换路径。实际工程中，这类装置常见于低温推进剂管理、空间热控试验、低温气体循环以及需要高效能量回收的流体系统中。设备运行时，不同温度状态的工质沿相邻通道流动，通过导热壁面完成热量传递，使低温侧在进入后续环节前获得预冷或回温能力，同时减少外部冷源或热源的额外消耗。

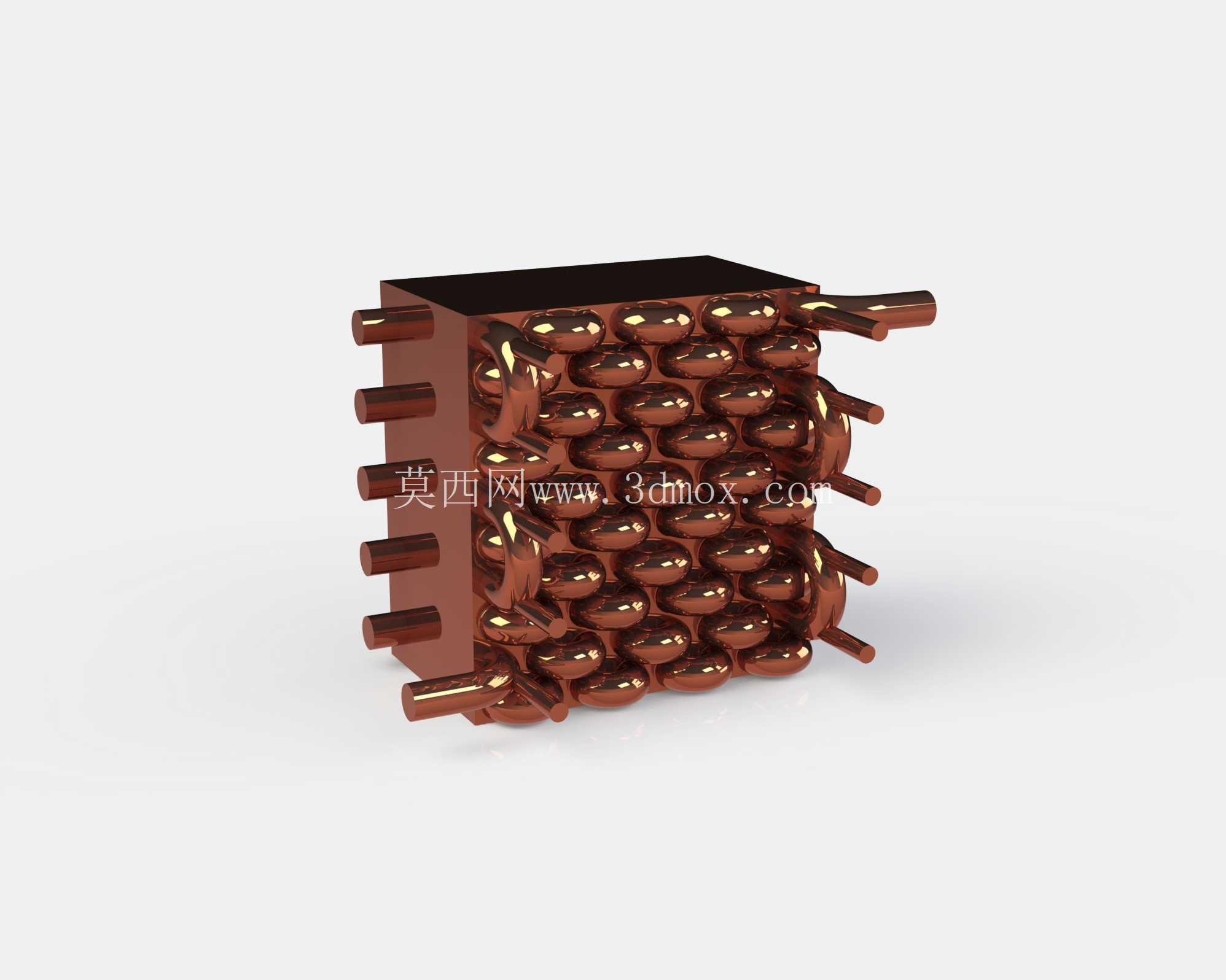

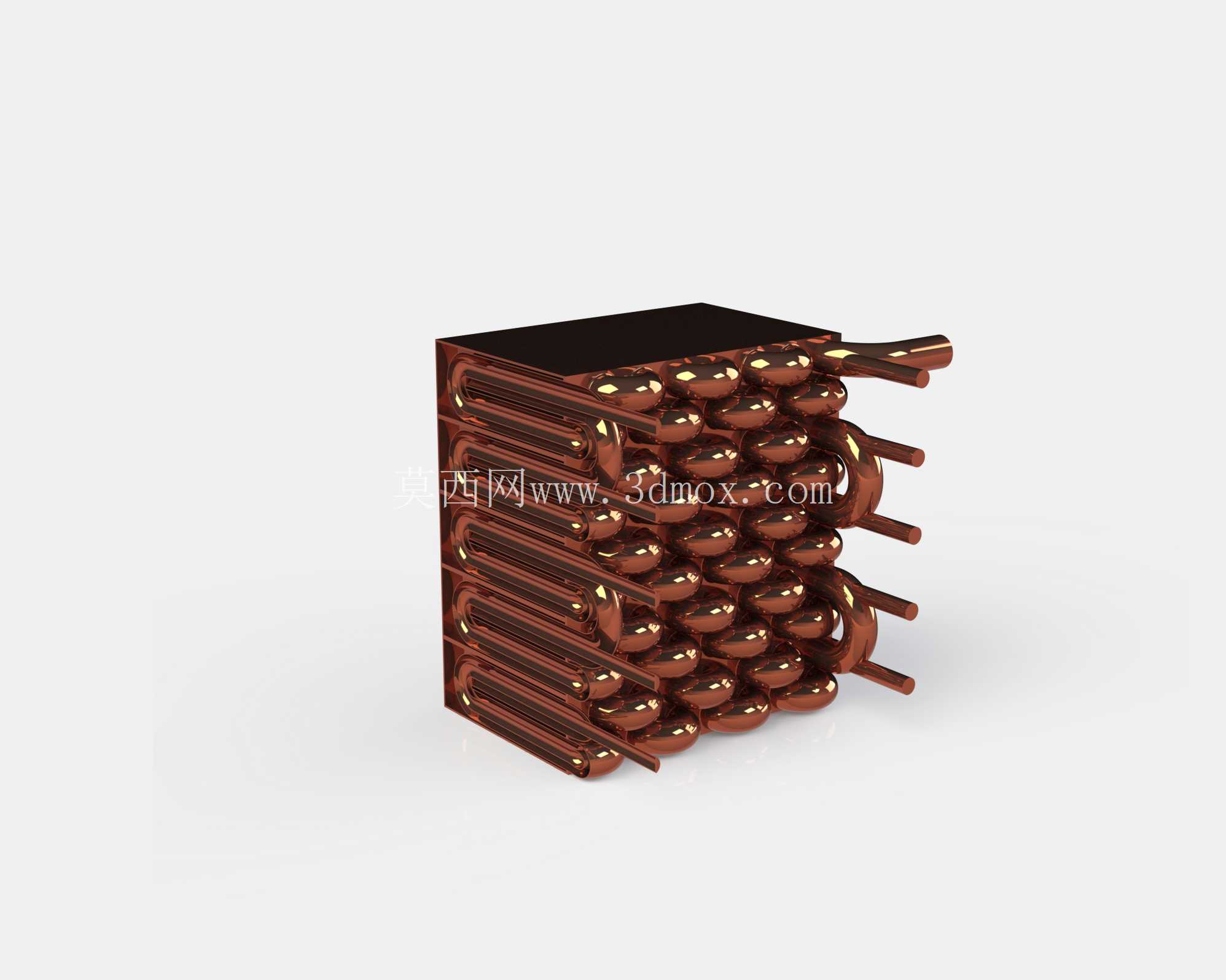

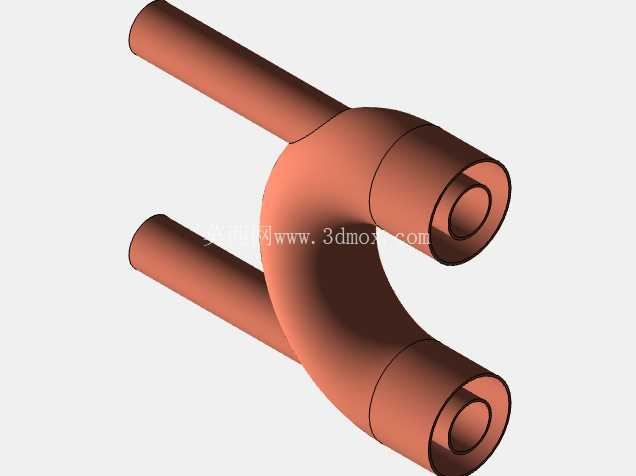

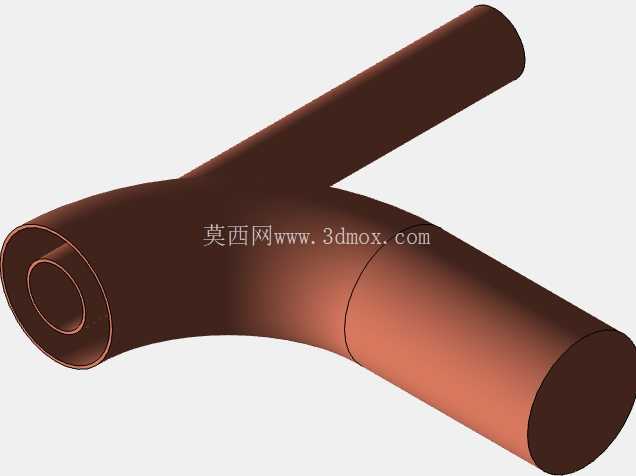

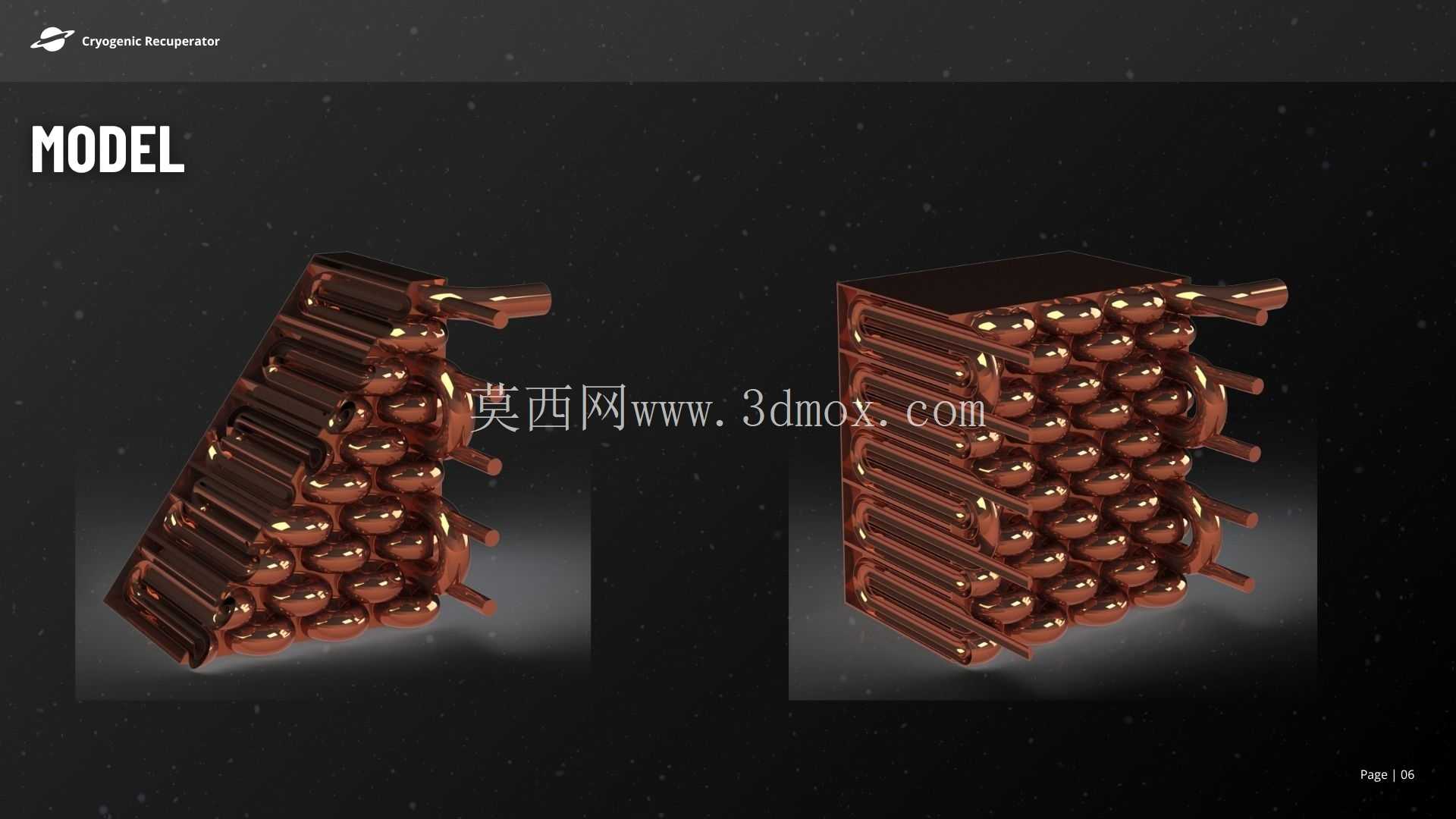

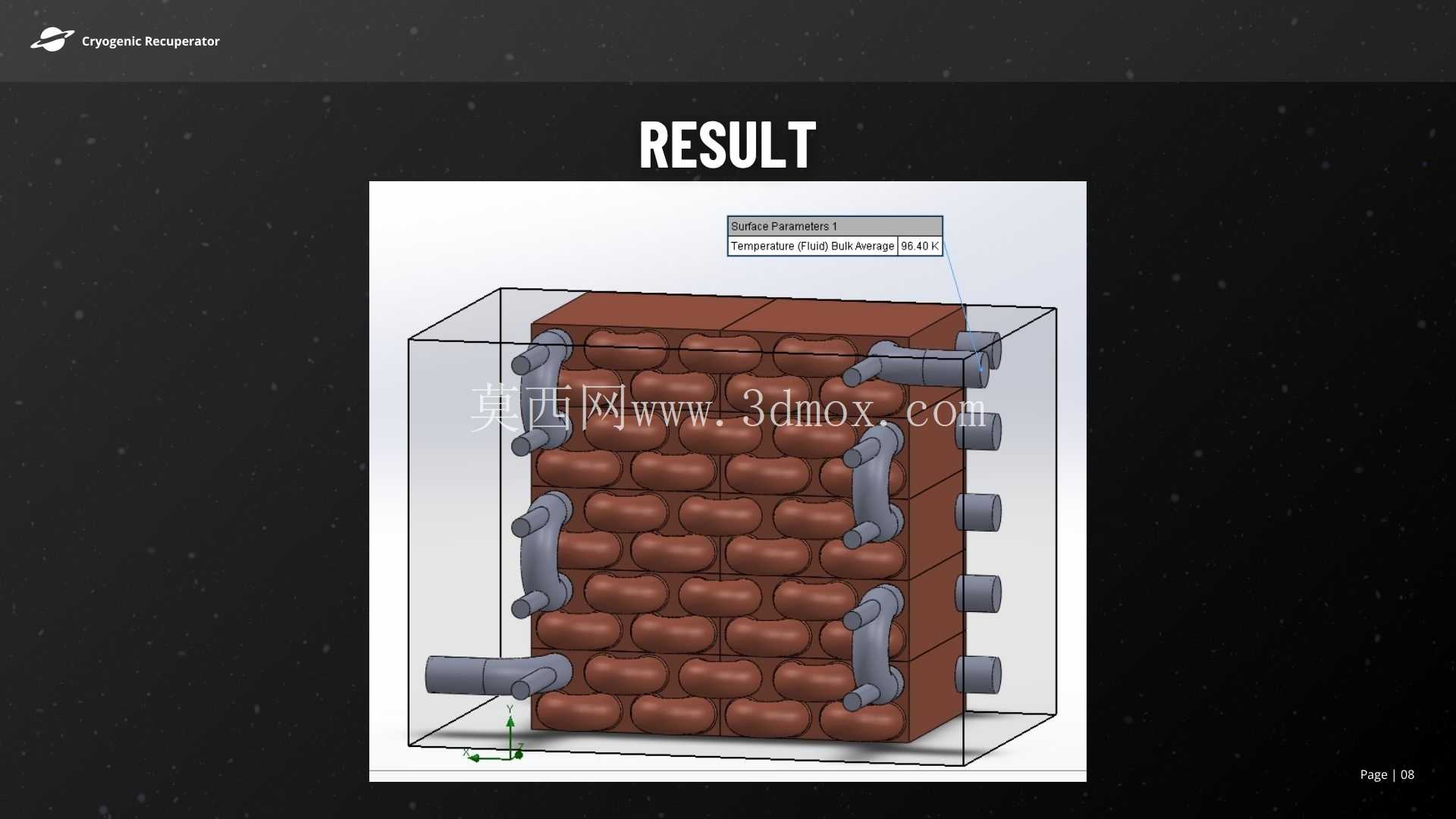

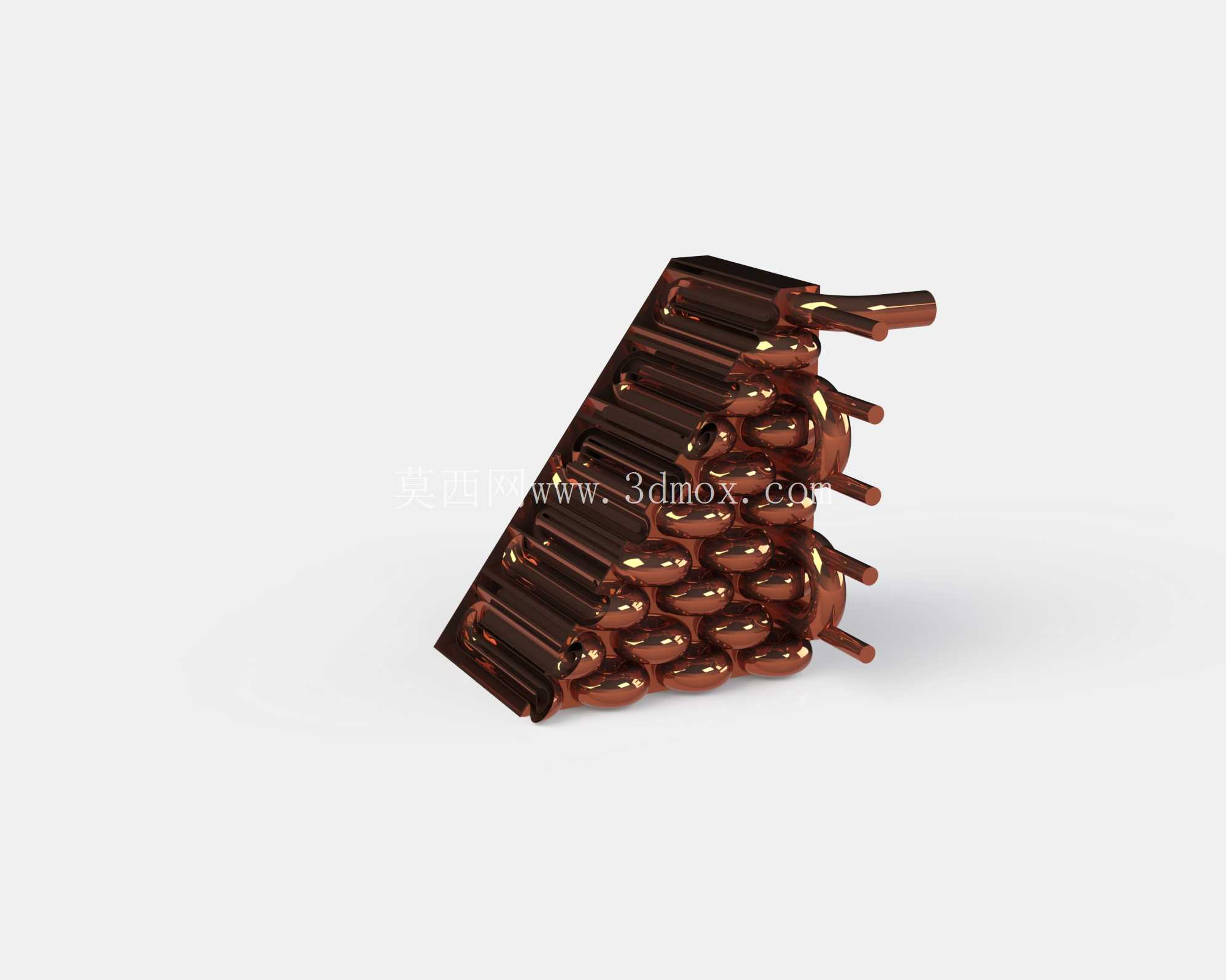

从结构布置看，模型采用密集阵列式换热单元，主体由多组平行流道和外部连接接口组成。换热芯体区域以规则排列的通道形成较大的接触面积，流体在通道内分段流动，壁面之间保持连续热传导路径。外露的接口分布在芯体两侧，用于对接系统管路，接口方向与芯体流道走向保持一致，便于在总装阶段进行直管连接，也减少了额外弯头带来的空间占用。整体外形接近矩形模块，边界规整，适合嵌入设备舱或试验台架中的预留空间。安装时需要在芯体周围保留管路拆装距离，尤其是侧向接口位置，应留出扳手操作和焊缝检查空间；模块底部可设置支撑面，支撑点应避开薄壁流道集中区域，优先落在外部框架或加强边界上。

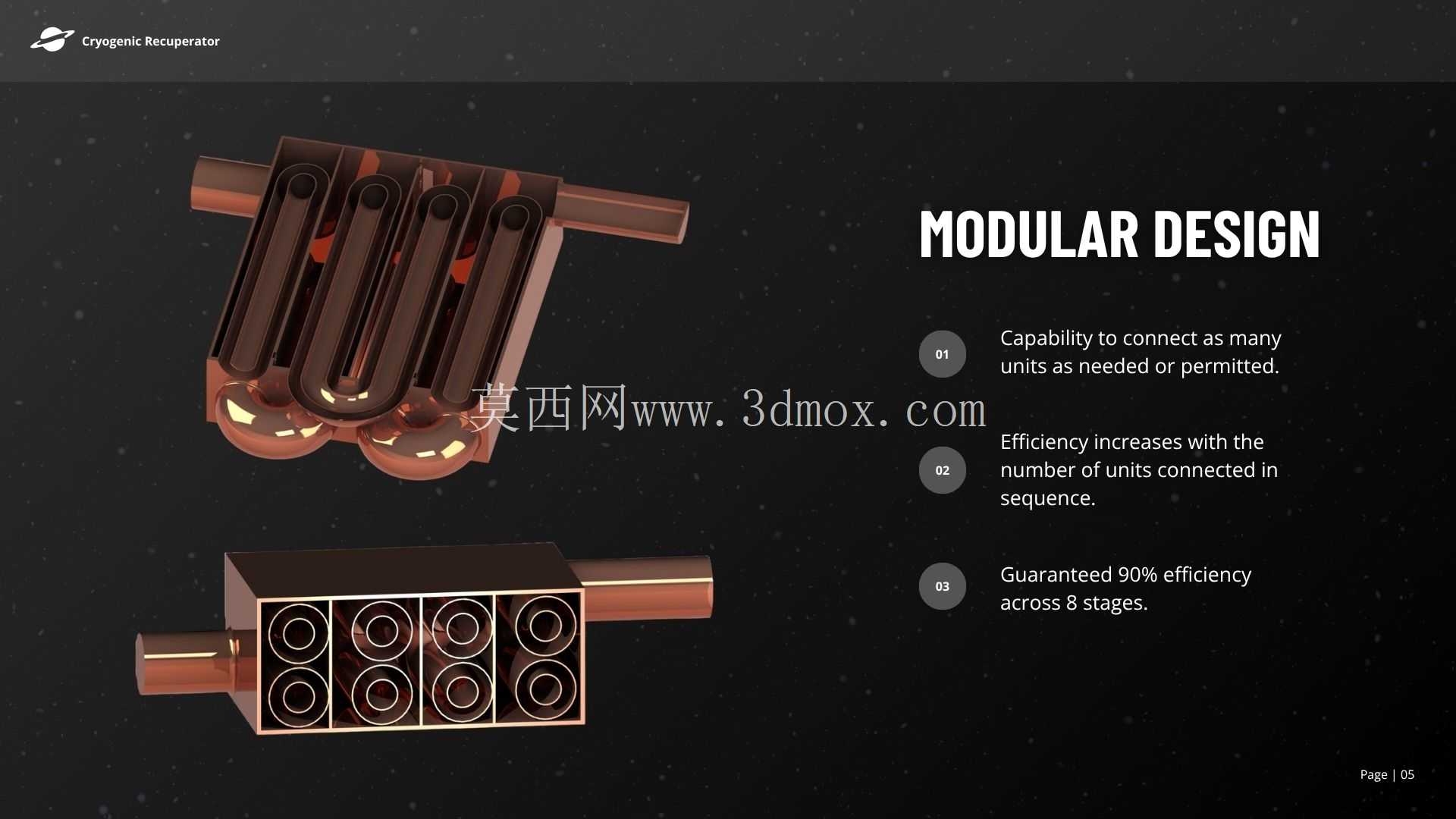

设计思路上，优化版本重点围绕流量分配、模块数量和紧凑性展开。换热单元数量增加后，单组通道承担的流量相应降低，流体在通道内的速度场更均匀，局部高速区和死区得到抑制。对于低温工况，流速不均会直接导致部分通道换热不足，而另一部分通道压降过大，因此流道入口段的布置需要保证工质进入芯体前能够充分扩展。阵列式结构使各通道入口处于相近的压力条件下，有利于提升整体换热一致性。通道截面和间距经过协调后，既保证壁面有足够的导热路径，也控制了模块整体体积，使设备在有限舱内空间中获得更高的换热密度。

材料选择层面，这类低温回热器需要兼顾导热能力、结构强度和低温适应性。换热芯体壁面不宜过厚，否则会增加无效质量并占用流道空间；但壁面过薄又会降低承压能力，并在热收缩过程中产生较大应力。因此，结构中通道之间的连接筋、外侧封边和管路接口需要形成连续承载框架，使内部薄壁主要承担换热功能，外部边界承担安装和载荷传递功能。建模时应特别关注通道端部的过渡区域，该处同时受到流体压力、温度变化和管路约束影响，是应力集中较明显的位置。圆角过渡、接口加厚和对称布置都能降低局部变形风险。

在功能特性上，该回热器并不只是简单堆叠流道，而是通过冷热通道的相邻布置实现能量回收。低温流体经过系统某一环节后携带的冷量，可以在回热器中传递给另一股需要冷却的工质；反向运行时，同样的结构也可用于回收热量。这样的热耦合方式能够降低系统对外部制冷或加热功率的需求，使循环效率提升。对于航天或地面低温试验场景，设备还需要承受启停过程中的温度波动，结构对称性有助于减少热胀冷缩引起的偏移，模块中心区域与边缘区域的温差也应通过流道组织尽量缩小。

三维结构设计时，外形尺寸需要同时服从换热面积和安装边界。芯体长度决定流体单程换热时间，宽度方向决定并列通道数量，高度方向则影响层间布置和维护空间。若设备安装在封闭舱段内，外围还需考虑保温层厚度，不能仅按金属外轮廓判定占用空间。管路接口的中心高、伸出长度和法兰或焊接端尺寸都应纳入包络检查，避免与支架、线缆或其他管路发生干涉。对于需要定期检查的试验装置，模块正面应保留观察和拆卸空间；若采用焊接封闭结构，则可在外部设置独立支撑框架，将芯体定位在框架内部，减少接管直接承重。

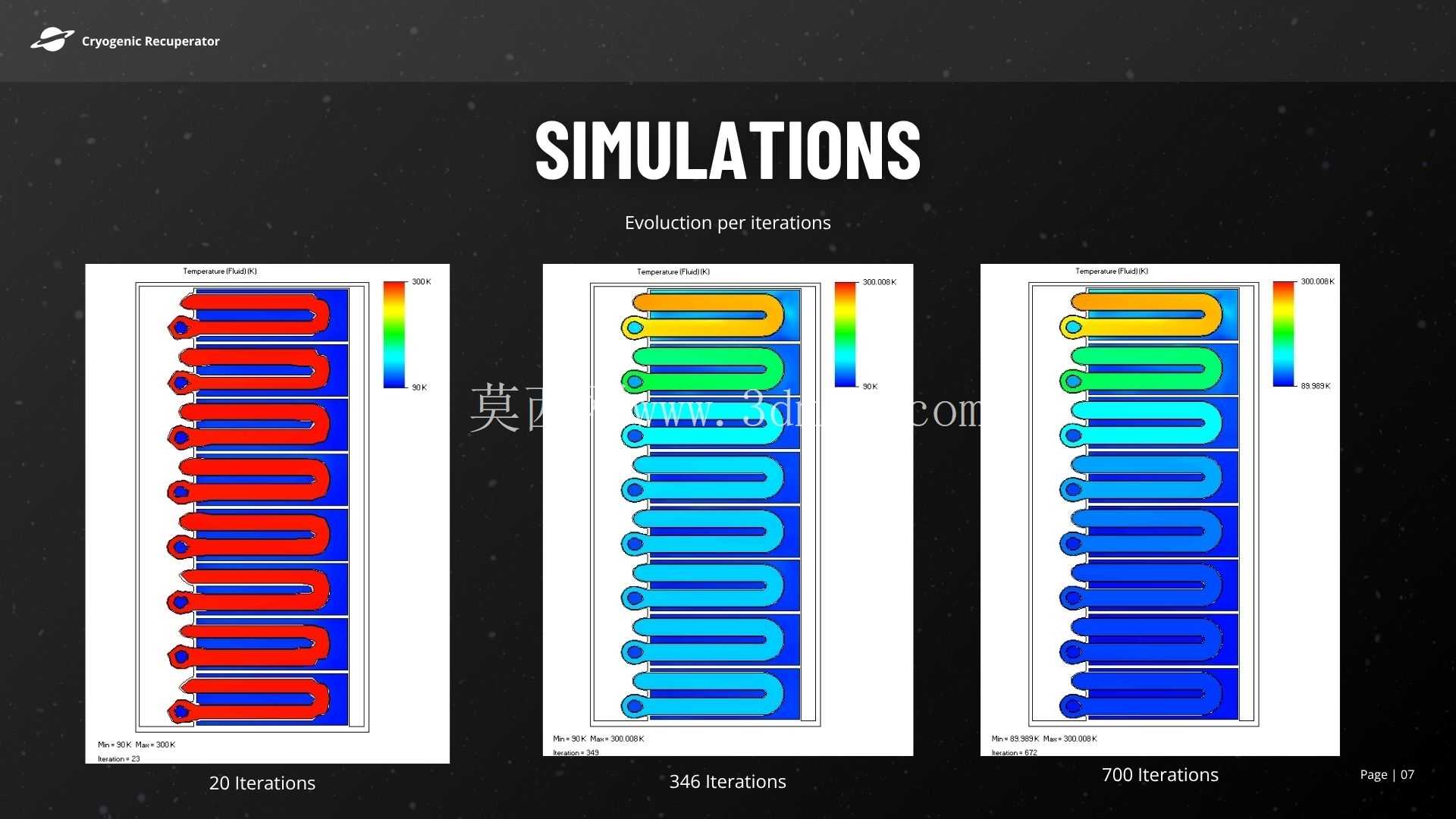

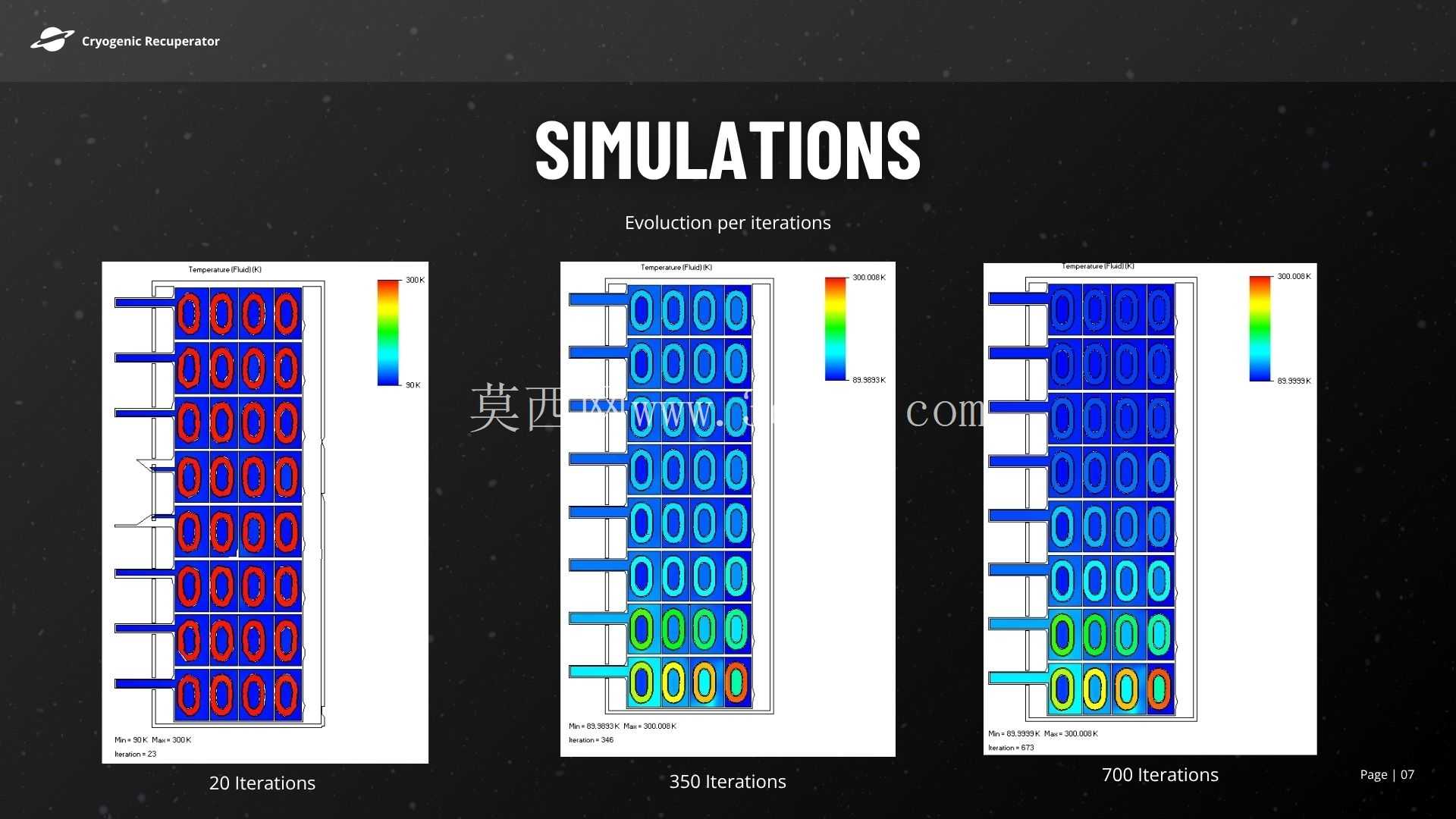

从流场角度看，密集通道的优势在于单位体积换热面积大，但也对入口均匀性提出更高要求。流体若在进入芯体前发生偏流，边缘通道与中心通道的温差会逐步放大，最终影响出口温度稳定性。结构中通过规则的阵列和多模块组合，使流量能够沿宽度方向分配到各通道；模块数量调整后，设计者可以在压降允许范围内重新平衡流速与换热面积。实际选型时，不能只追求更大的换热面积，还要结合工质物性、允许压降、接口管径和安装空间综合判断。该模型提供了清晰的芯体、流道、接口和模块组合关系，可用于低温回热器方案论证、结构布置校核、换热单元建模参考以及系统级装配干涉检查。
