低温流体换热用板状热交换结构

在低温流体输送、温控循环、精密散热这类对换热效率有严苛要求的工况里，常规管壳式换热器往往存在流道冗余、湍流损耗大、安装适配性差的问题，这款板状换热结构正是针对这类场景的痛点做的定向优化。从实际落地的工况来看，它既可以嵌入低温冷媒循环回路做冷量传递核心件，也能适配小空间精密设备的液冷散热单元，甚至在小型低温实验装置的流体温控支路里，也能凭借紧凑的结构完成冷热流体的高效热量交换，不需要额外占用过多安装空间。

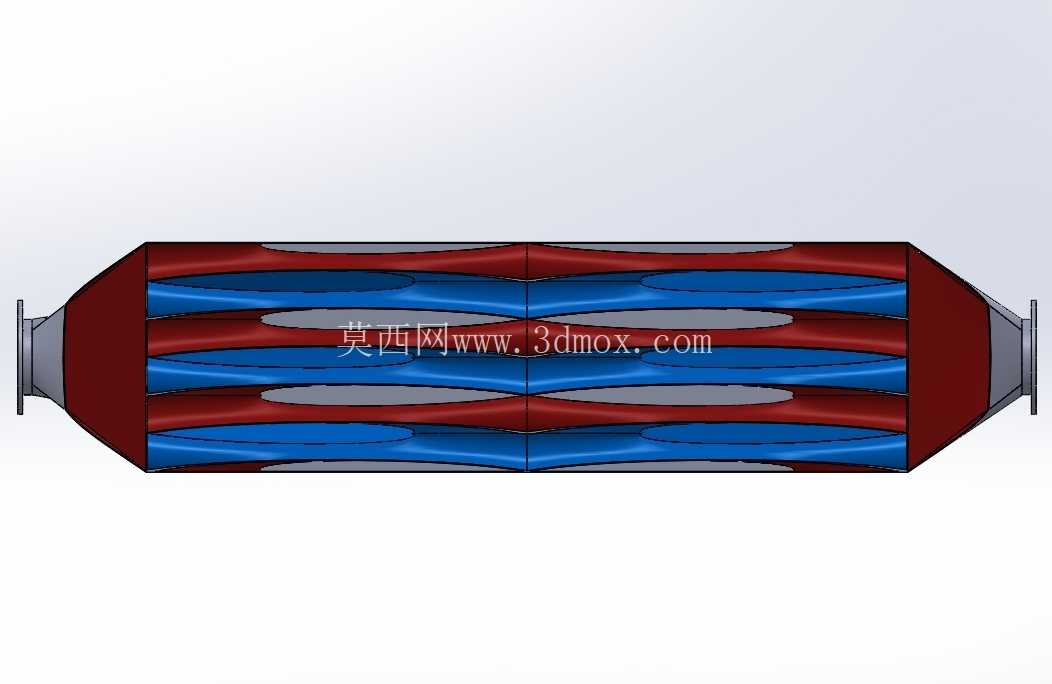

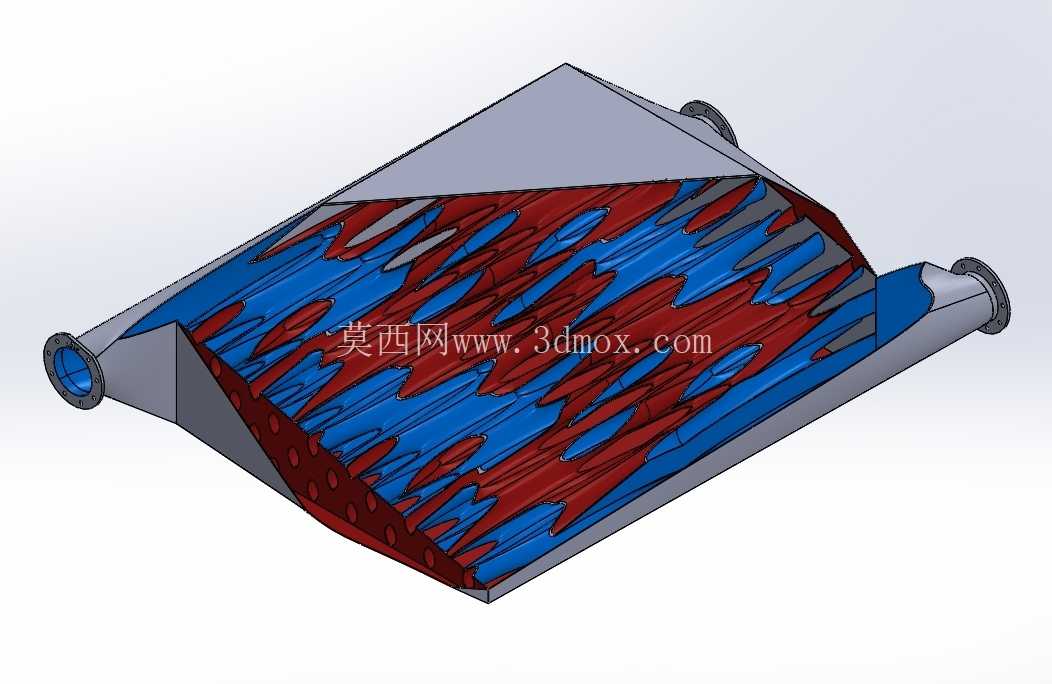

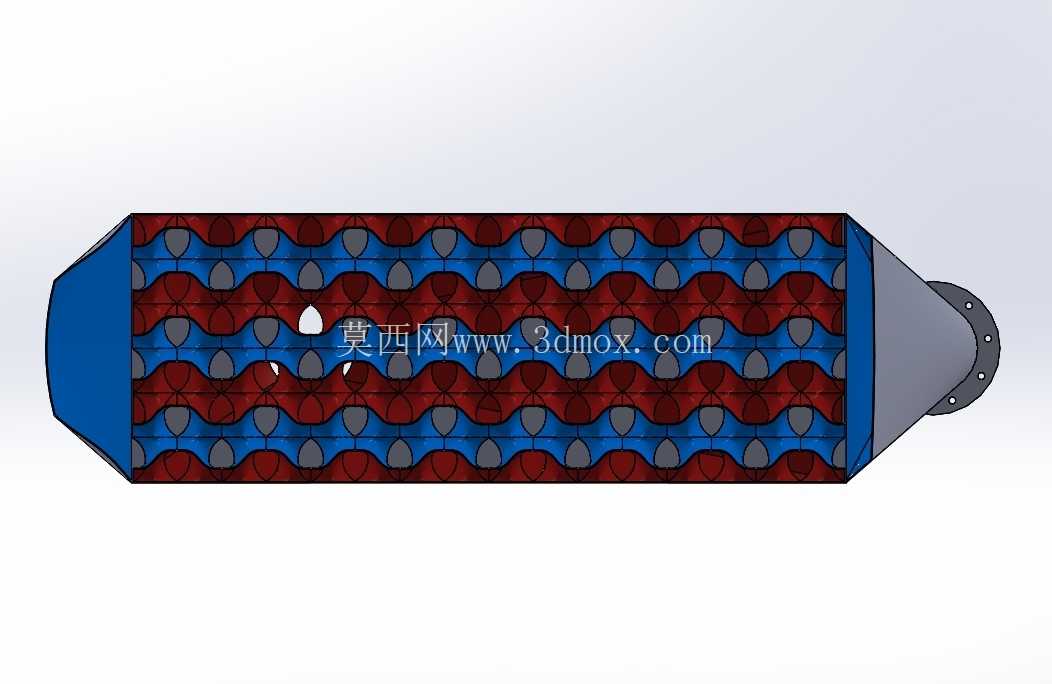

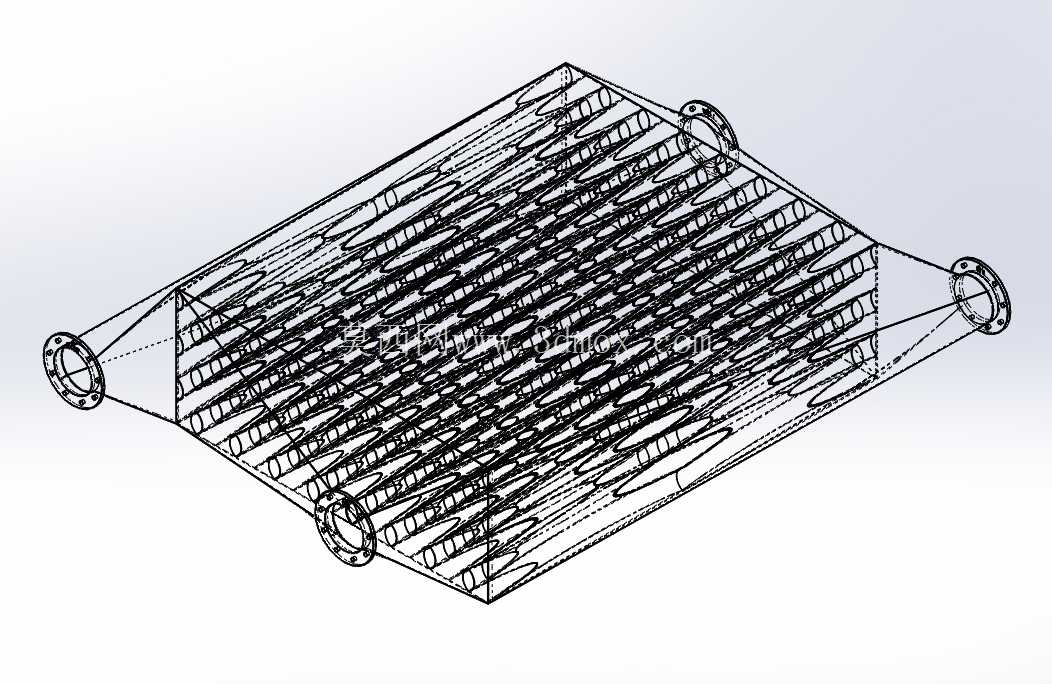

设计之初最先敲定的是流道的交织排布逻辑，没有沿用传统平行直肋的流道方案，而是通过冷热流道的互锁式交错布局，让两种介质在换热核心区全程保持最大面积的接触，同时把流道的转角、截面突变处做了顺滑过渡处理，尽可能减少流体在流道内部的湍流死区，避免因为局部涡流造成的压损过大、换热效率衰减的问题。针对增材制造的工艺特性做了壁厚与肋片角度的适配，不管是用纯铜打印追求最高导热系数，还是用铝合金打印控制整体重量，都能保证打印过程中无悬空支撑结构，成型后流道内部无残留粉末，不需要额外做复杂的后处理清粉工作，大幅降低加工环节的成本与报废率。

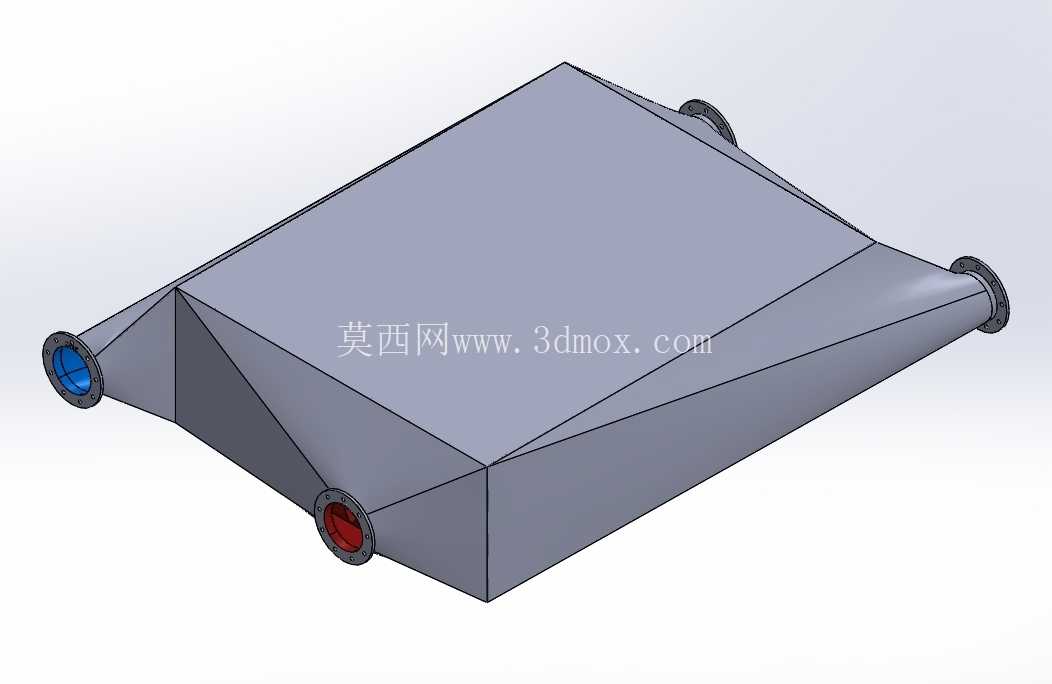

接口位置的设计特意对齐了主体结构的中心轴线，两个流体入口与两个流体出口分别布置在结构的两端侧方，接口的通径做了统一的等径设计，不管是水平安装在平面管路上，还是垂直吊装在紧凑的设备舱内部，都能直接对接标准管路接头，不需要额外加装转弯接头改变管路走向，能适配不同安装空间的边界限制。整体外形采用斜切式的棱边结构，没有多余的外凸安装耳或者冗余结构，外表面的细密肋条一方面是作为换热面的延伸强化对外的散热效率，另一方面也能增加整体结构的刚性，在承受一定的流体压力冲击时不会出现形变漏液的问题。

从安装边界来看，整体扁平的长方体斜切构型，最大厚度控制在常规板换的三分之二左右，安装时只需要预留两端接口的管路操作空间即可，不需要在侧面预留额外的检修空间，对于空间局促的嵌入式安装场景非常友好。流体在流道内部的行程经过精准计算，既保证了足够的换热接触时间，又不会因为流道过长造成流体压损过大影响循环泵的负载，在实际测试中，相同换热功率下，这款结构的流体压损比常规同规格板换低15%左右，能有效降低循环系统的动力消耗。

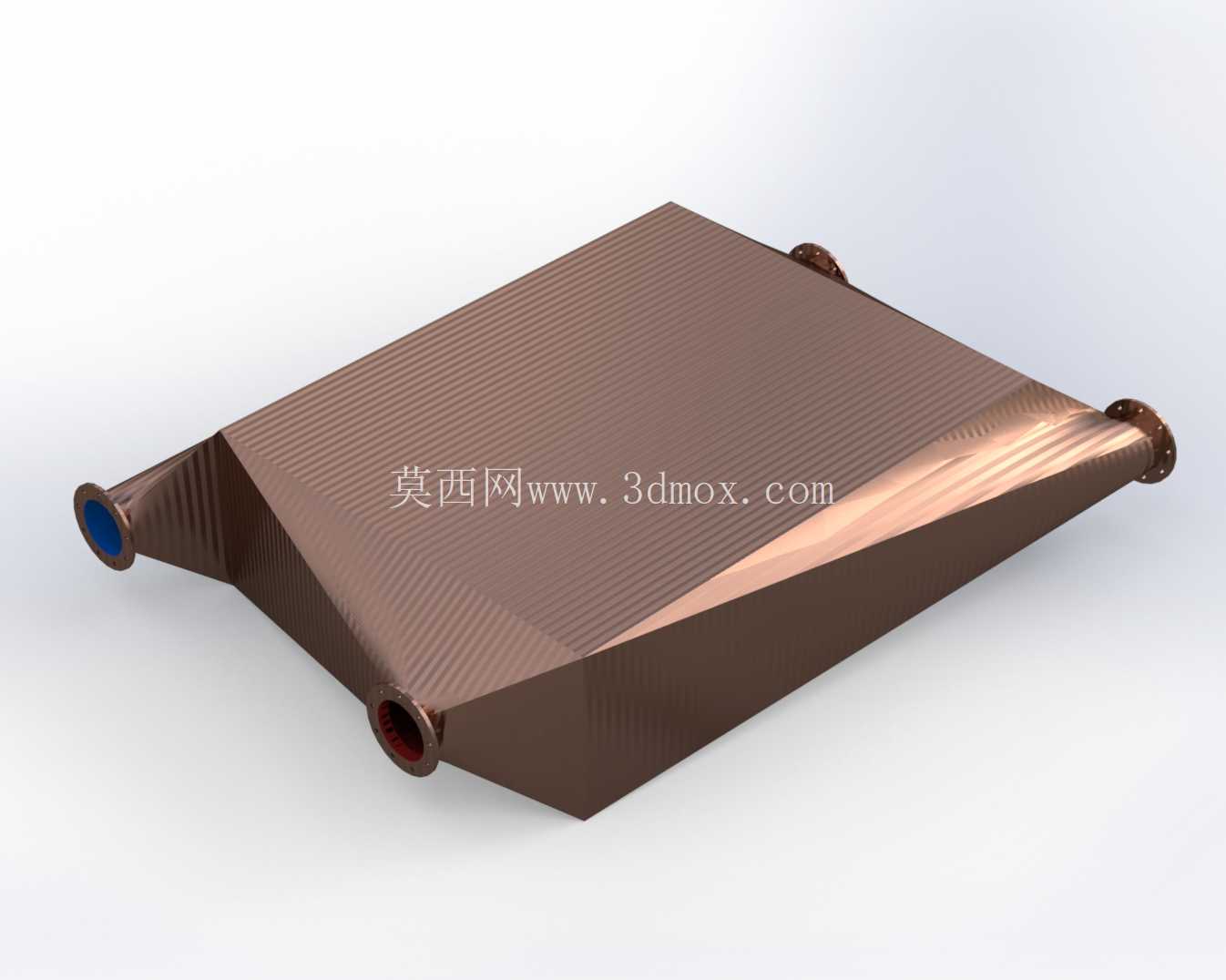

材质选择上没有做强制限定，根据不同的工况温度与介质特性，可以选择铜材适配高导热需求的低温冷媒场景，也可以选择铝合金适配轻量化要求高的机载、车载散热场景，甚至可以选用不锈钢材质适配有腐蚀性的特殊流体换热需求，结构本身的壁厚设计预留了足够的腐蚀余量，能满足不同工况下的使用寿命要求。进出口的端面做了平整化处理，安装时可以直接采用焊接或者快接接头连接，密封面的平面度控制在密封要求的公差范围内，不需要额外加工密封槽就能保证可靠密封，减少现场安装的加工工序。
