CR-10微型微丝热端结构设计

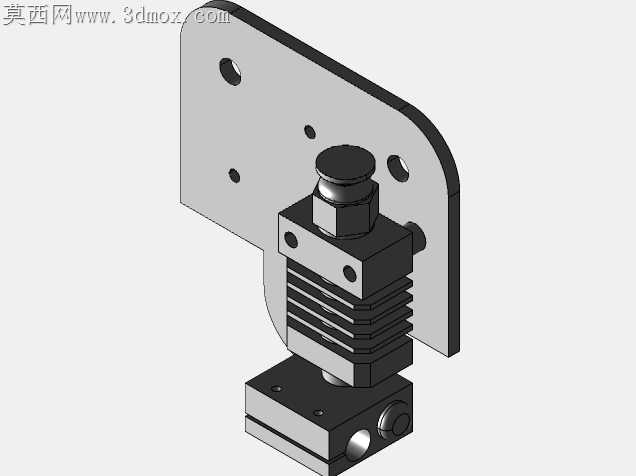

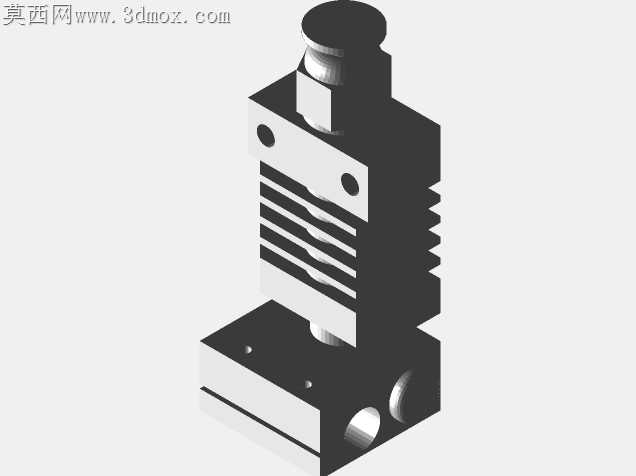

本作品为适配CR-10机型的microswis微型热端三维建模设计，建模过程中严格遵循FDM 3D打印热端的实际工作逻辑与装配要求，完整还原了热端各组成部分的结构特征与配合关系。建模初期先梳理热端的功能分区，将整体结构划分为顶部进料对接段、中部散热段、下部加热熔融段三个核心模块，各模块的尺寸参数完全匹配CR-10机型的X-carriage安装位标准，确保模型可直接用于结构验证与装配适配。建模时采用参数化建模方式，对散热鳍片的间距、厚度做了等比例还原，每一片鳍片的边角都做了符合实际加工工艺的圆角处理，避免建模中出现不符合生产实际的尖锐直角结构；中部喉管的安装定位孔、侧边的固定螺丝孔位都严格按照实际装配公差设置，孔位的同轴度、位置度都经过反复校验，保证虚拟装配时各部件无干涉错位。下部加热块部分，精准还原了加热棒安装孔、热敏电阻安置槽的结构位置，喷嘴对接的螺纹孔深度、口径都符合标准热端的通用规格，同时对加热块与喉管、喷嘴的配合接触面做了平整化处理，还原实际装配中所需的密封贴合面特征。材质渲染阶段，针对不同部件的实际材质做了区分设置：散热段采用哑光铝合金材质，调整金属粗糙度与反光参数还原阳极氧化铝合金的磨砂质感；顶部进料接口采用耐高温PPS塑料材质，还原工程塑料的半哑光低反光特性；下部加热块采用黄铜或铝合金的金属质感，根据实际热端常用的加热块材质调整金属色泽与表面纹理；固定螺丝采用不锈钢材质，添加细微的表面拉丝纹理提升真实感。渲染采用等轴测视角展示整体结构，通过柔和的环境光打亮各结构细节，阴影参数调整至柔和不突兀的程度，既突出各部件的层次关系，又清晰展现散热鳍片的分层结构、各孔位的位置关系以及整体的装配形态。设计过程中充分考虑热端的热阻隔需求，在散热段与加热段之间的结构过渡处还原了实际热端的隔热槽设计，同时兼顾X-carry安装的兼容性，整体模型结构完整，各部件的比例协调，既可以用于3D打印改装的结构参考，也可作为3D打印机配件的教学演示模型使用，完整呈现了微型热端从进料、散热到熔融挤出的全流程结构逻辑，各部分的连接关系、固定方式都在模型中得到了准确体现，没有省略关键的装配定位结构，保证模型的工程实用性。
